SD5 CORE2
SD5-56EXHD-32B with SD-Rack（HMA） オープンプライス
SD5-WS（-HMA／-NC／-ST） オープンプライス
*選択式(VCA、ムービングフェーダー、ミュートグループ)
※1）コネクター系統数。1コネクターあたり、2chの使用が可能。
CORE2以前の仕様はこちら
SD5-WS（-HMA／-NC／-ST） オープンプライス
SD5 CORE2
| 入力チャンネル | バス | ソロバス | マトリクス | コントロールグループ* | サンプリング レート |
| 最大256chﾌﾟﾛｾｯｼﾝｸﾞ （入力ﾁｬﾝﾈﾙ/AUX/GRP/ソロバスの総計) |
最大128ch (AUX/GRP/LCR/5. |
モノ/ステレオ/サラウンド×2 | 最大24入力×24出力 | 36 | 96/48kHz,24bit |

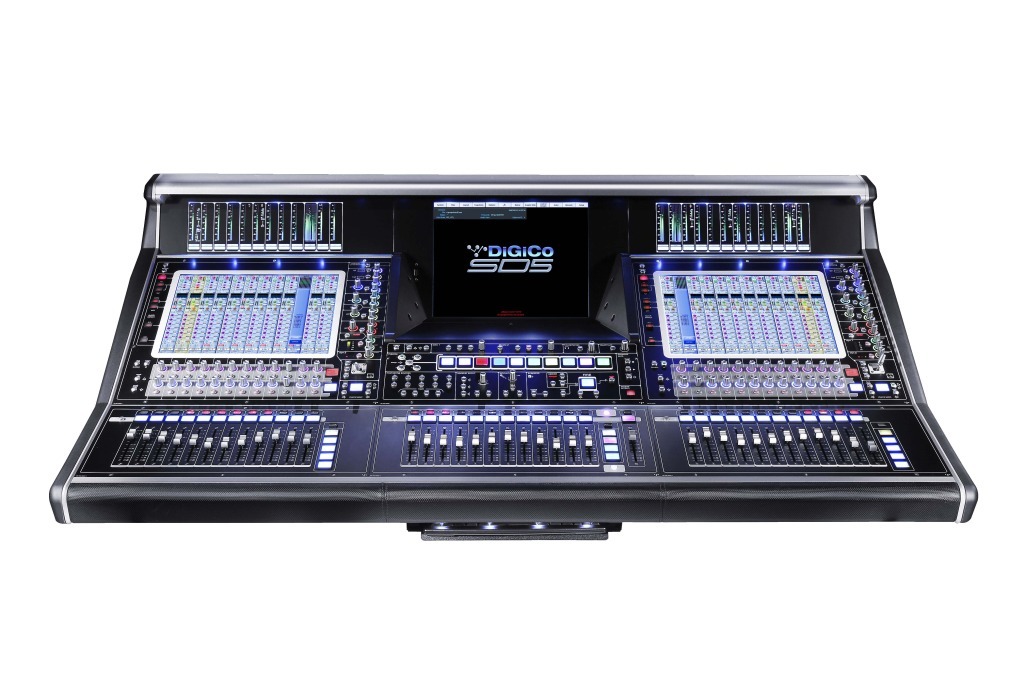

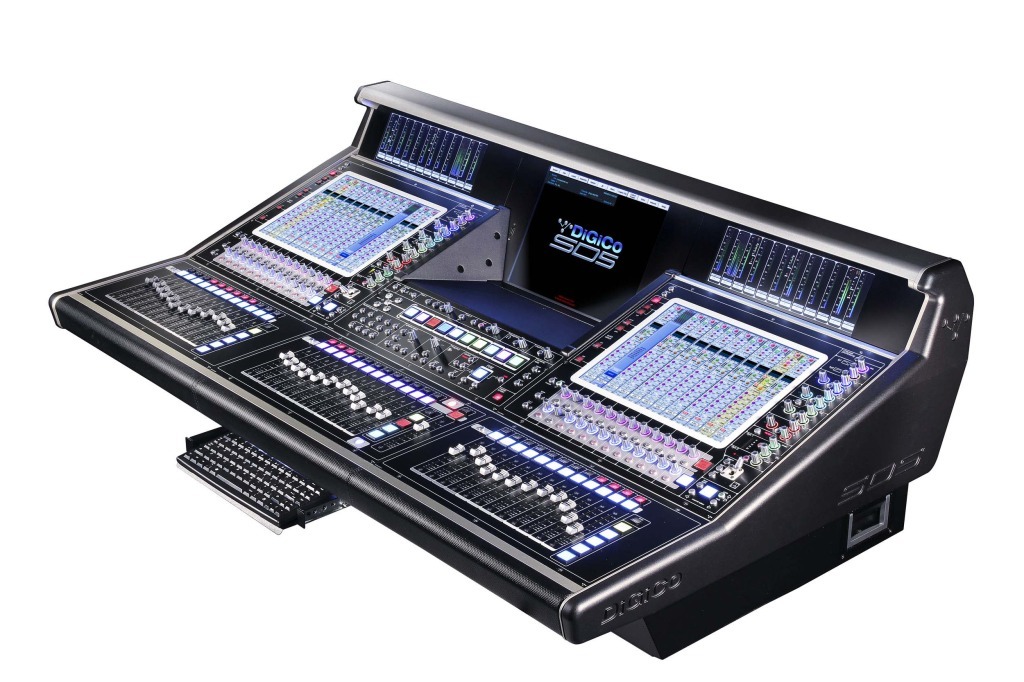

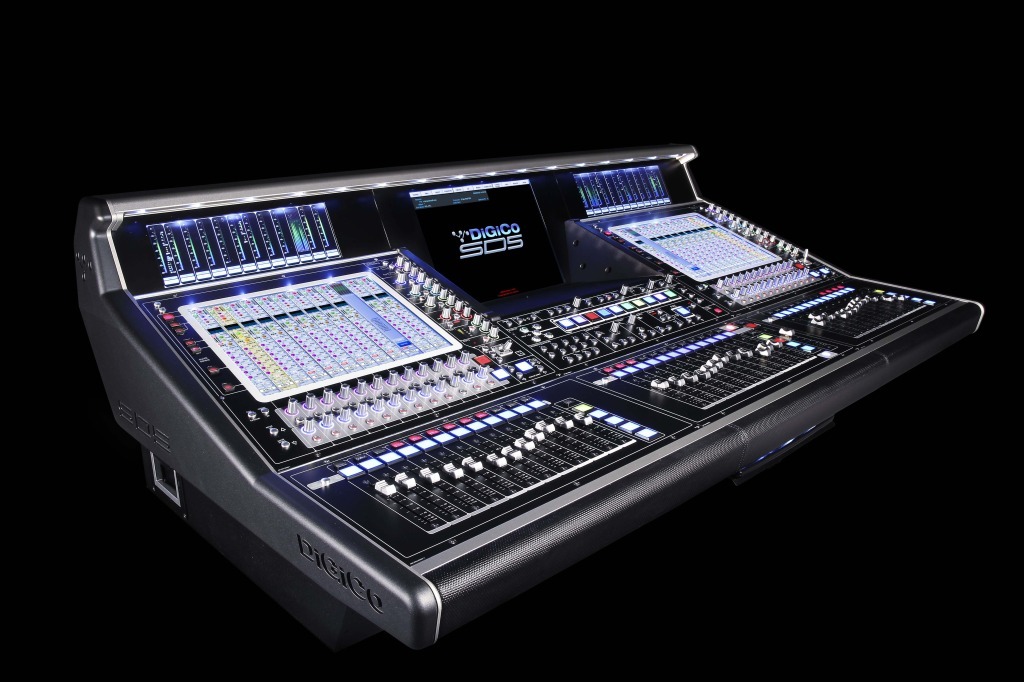

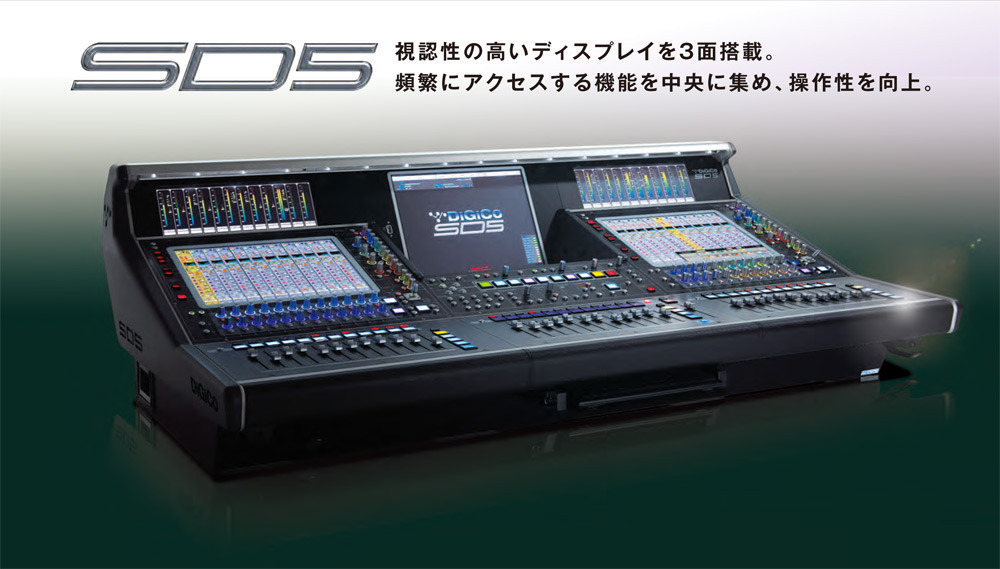

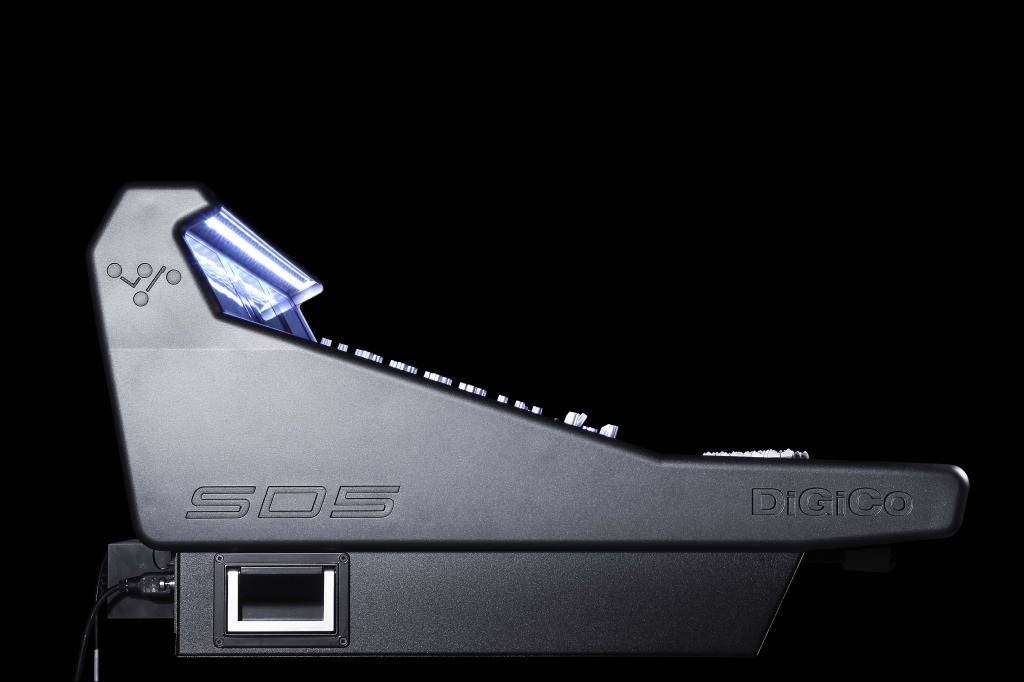

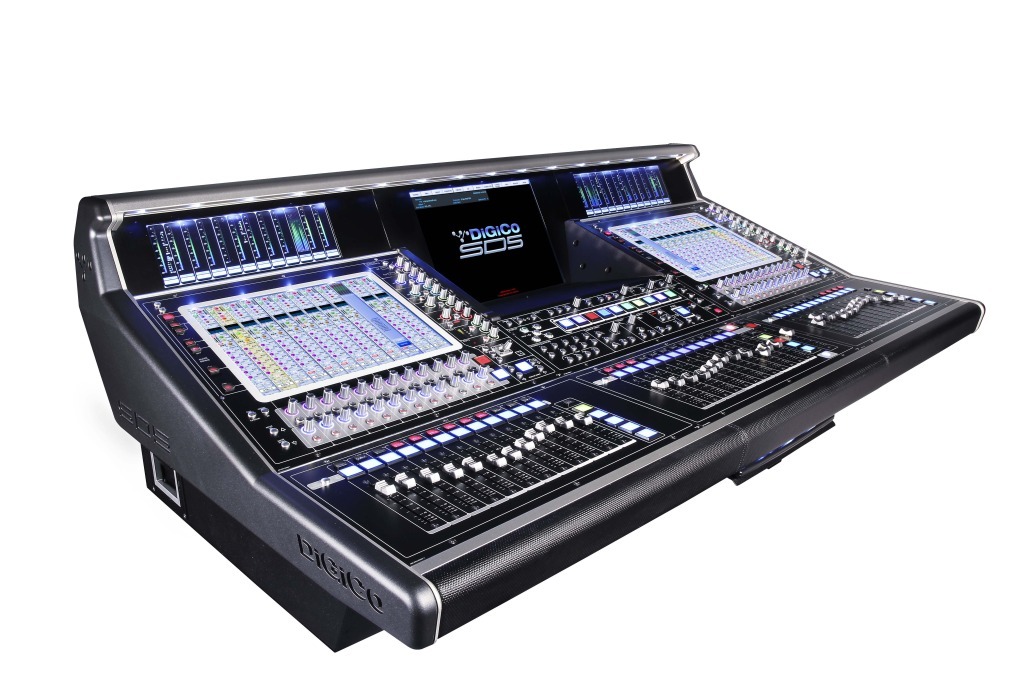

視認性と操作性を高めた最新モデル

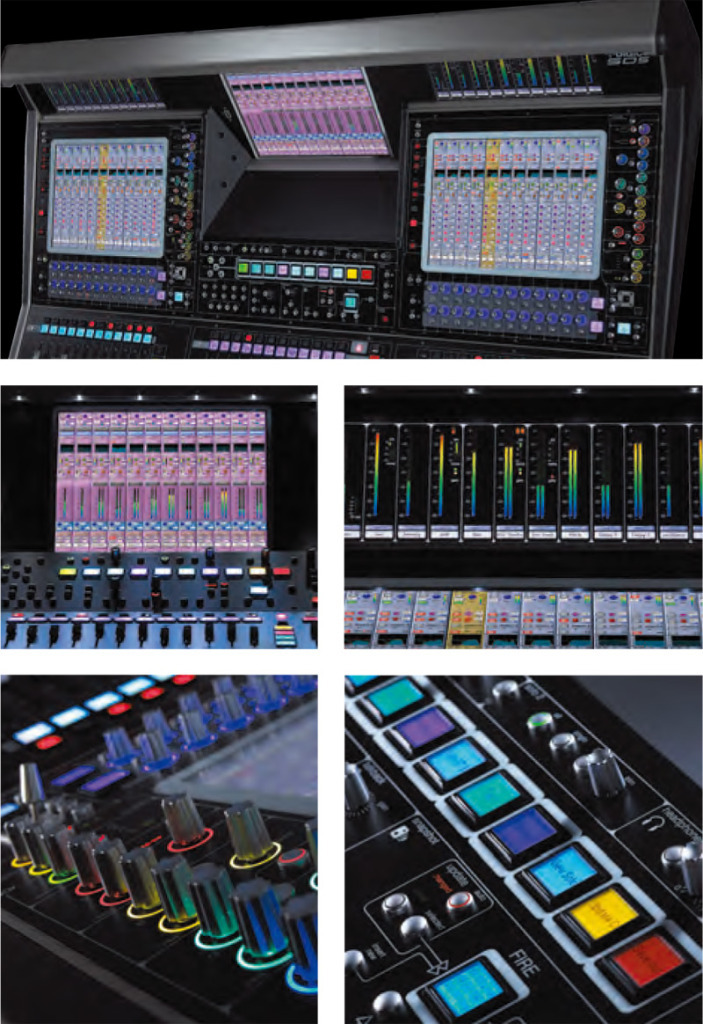

- 視認性の高い15インチの大画面を3面搭載。チャンネルやシステム全体の把握がしやすくレイヤー操作も少なくなるため、無駄のないオペレーションが可能。

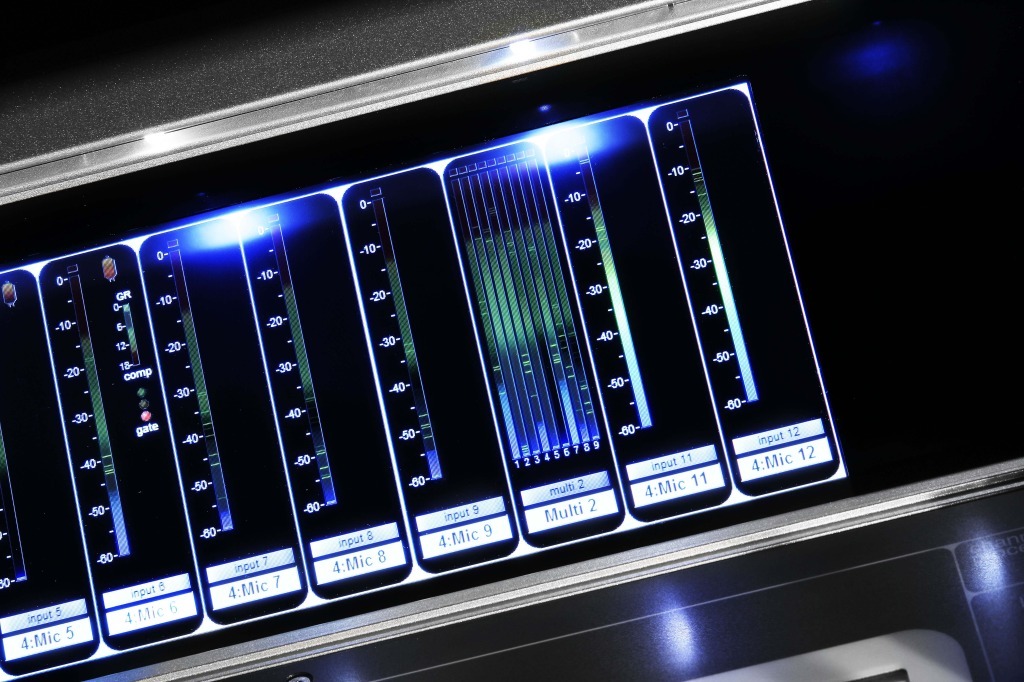

- 2つのメーターブリッジは、各入出力チャンネルだけでなく、モノ、ステレオ、LCR、5.1chなどのシグナルレベルも表示可能。

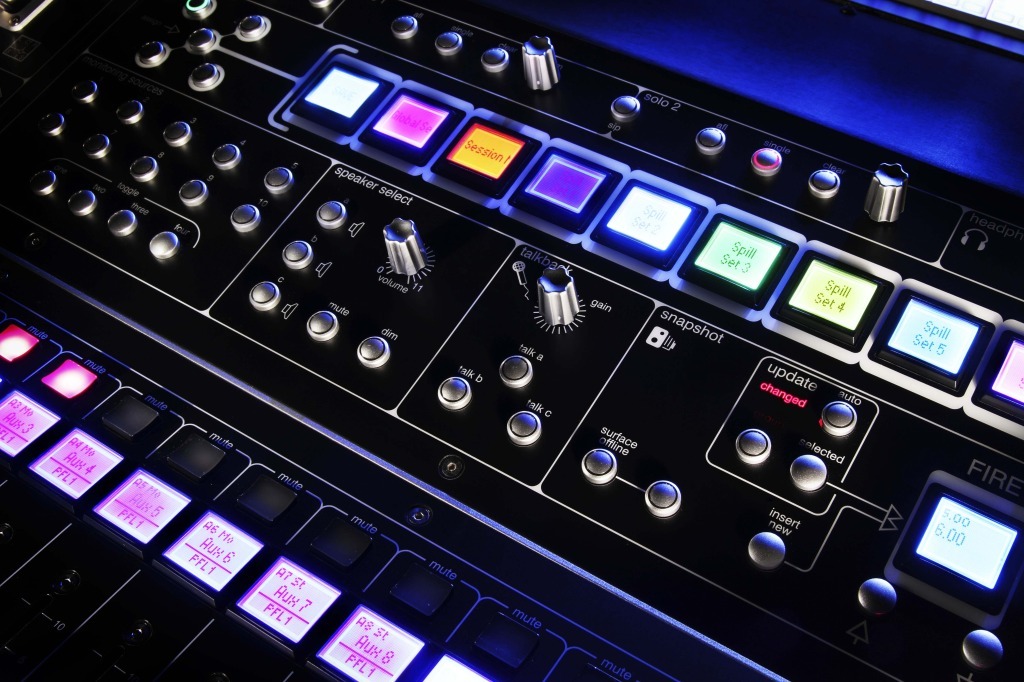

- 頻繁にアクセスするマクロキーやスナップショットを中央部分に集中。ミックスポジションから至近距離でのオペレーションを実現。
- “ステルス･デジタルプロセッシング”による圧倒的な処理能力によるスムーズな操作性を確立。複数のオペレーターによる操作も可能になり、複雑なシステムにも対応可能。
サンプリングレート192kHzに対応できる高性能
- 192kHzという高解像度のサンプリングレートに対応できる能力をもちあわせており、高次元の録音を実現。(動作は96kHzまで)
リダンダントシステムを容易に構築
- ホットスワップ可能な電源を2つ搭載しており、万一のトラブルにも即座に対応可能。
- 48kHzでMADIを使用する際は、3つの端子がリダンダントとして機能。Opticalでネットワークを構築すれば、ネットワーク内の一箇所でケーブルに断線や端子が外れるなどのトラブルが生じてもシステム全体の信号の流れを保持。
静音設計
- 2つのPSUはヒートシンクによる放熱方式を採用し、さらなる静音性を実現。客席の近くにも設置が可能。
美しさ際立つサーフェス

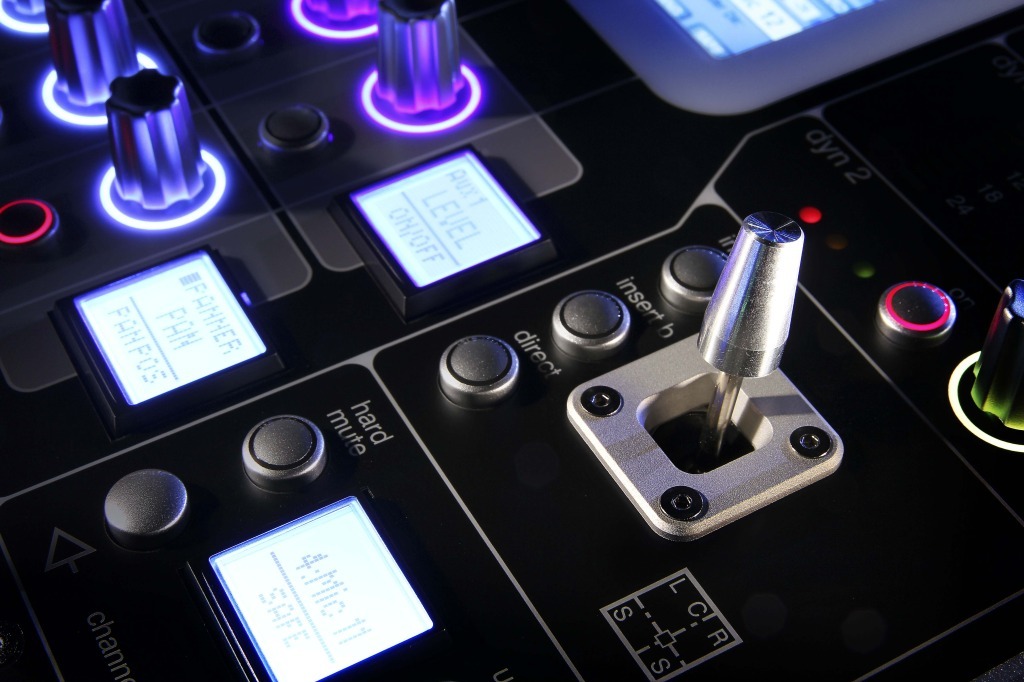

- エンコーダーの周囲に配したLEDにより、チャンネルを明確に識別可能。屋外の太陽光の下でも優れた視認性を保ち、暗い場所で輝くフルカラーのサーフェスは美しさの極み。
OSC（Open Sound Control）
- DiGiCoのSDコンソールのサーフェスから、KLANG:technolog
ies などOSCプロトコルに対応するデバイスの外部制御が可能。
iPAD用リモートコントロール・アプリケーションソフトウェア「SD APP」を用意
- SD Seriesをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
(→詳細はこちら）
 |

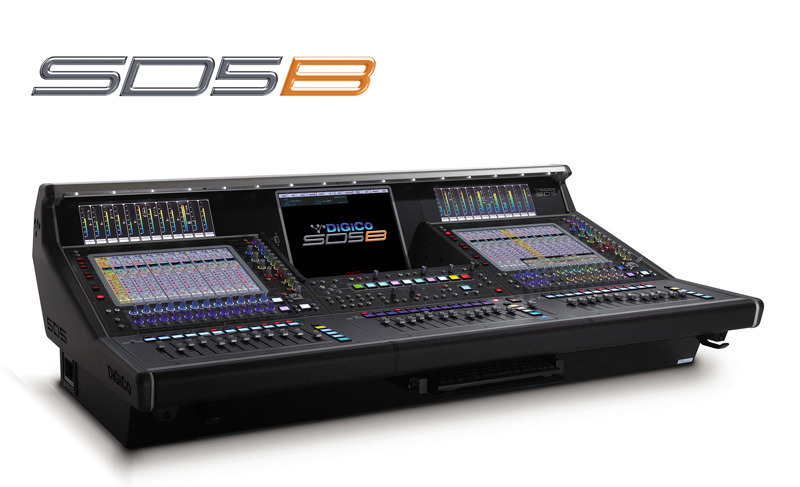

SD 5 B for Broadcast オープンプライス 放送中継の機能をもちあわせたSD5 ■ SD5の標準機能5.1ch サラウンドにミックスマイナス、スピーカーセレクトなどのブロードキャスト固有の機能を追加。 ※ オプションのアップグレードキットが必要です。 |
|---|
質量：116kg
| 入出力性能 | ||
| フェーダー数 | 37 | |
| サブフェーダー数 | － | |
| 入力チャンネル | 最大253chプロセッシング（入力チャンネル/AUX/GRP/ソロバスの総計） | |
| バス | 最大128ch（AUX/GRP/LCR/5.1 |
|
| ソロバス | 2（モノ/ステレオ/サラウンドより選択） | |
| マトリクス | 最大24×24 | |
| コントロールグループ | 選択式（VCA、ムービングフェーダー、ミュートグループ）×36 | |
| イコライザー | 32バンドGEQ（±12dB）×32 | |
| 内蔵エフェクター | ステレオエフェクター×48 | |

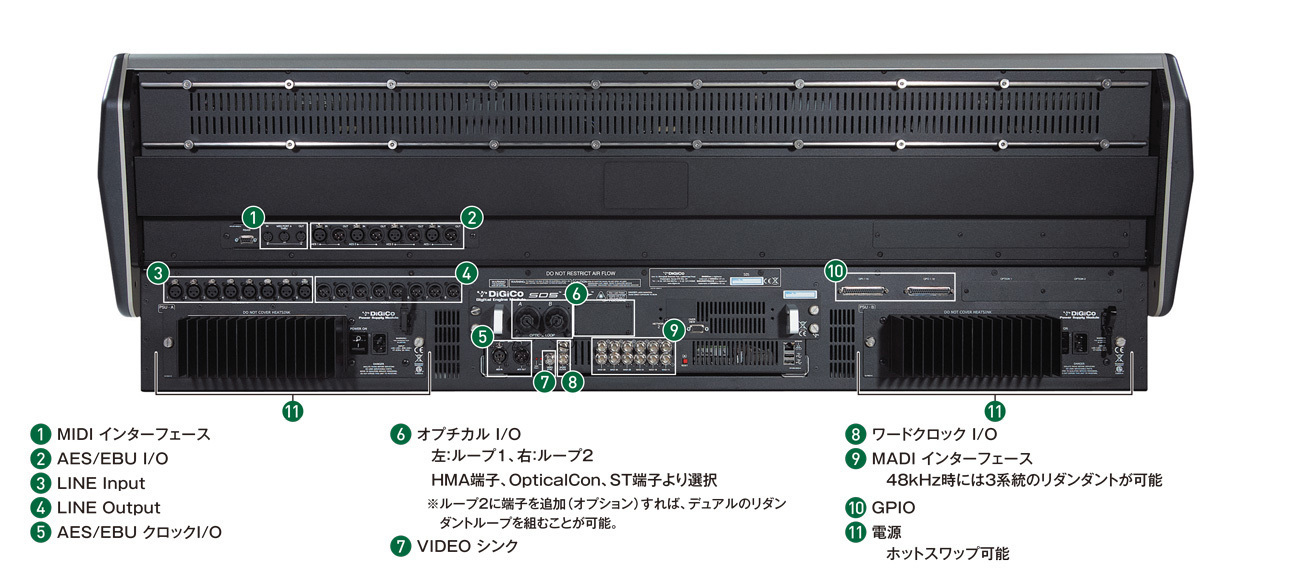

| ローカルI/O | マイク/ライン入力 | 8 |
| ライン出力 | 8 | |
| AES/EBU入出力（※1） | 4 | |
| MADIインターフェース | 3（75ΩBNC コネクター×12 リダンダント含む) | |
| オプチカル(Optocore)インターフェース | 1 | |
| MIDIインターフェース | In / Out / Thru | |
| 外部ディスプレイポート | VGA DB-15 ミニメス（解像度1024×768）×1 |
|
| 外部同期 | ワードクロック、MADI、AES、Optocore、Video | |
| USB2.0 ポート | 3 | |
| GPI | 通常16系統（32系統まで拡張可能） | |
| GPO | 通常16系統（32系統まで拡張可能） | |
| ヘッドホン出力 | 標準フォーンジャック×2、インピーダンス ： 8～600Ω | |
| ライト端子 | - | |
| 音響特性 | ||
| サンプリングレート | 96/48kHz | |
| レイテンシー | 1ms（代表値：チャンネル入力⇒LRバス⇒ステージ出力＠96kHz) | |
| 内部プロセッシング | 最大40bitフローティングポイント演算 | |
| AD/DA変換 | 24bit | |
| 周波数特性 | 20Hz～20kHz（±0.6dB） | |
| THD+N | 0.05％以下（定格ゲイン、10dB入力@1kHz） | |
| クロストーク | 90dB以上（40Hz～15kHz） | |
| 残留ノイズ | －90dBu以下（代表値 ： 20Hz～20kHz） | |
| マイク等価入力ノイズ | －126dB以上 | |
| 最大出力レベル | +22dBu（標準仕様） | |
| 最大入力レベル | +22dBu（標準仕様） | |
| 入力チャンネル/AUX/グループ/マトリクス | ||
| アナログゲイン（入力チャンネルのみ） | -20dB～＋60dB | |
| デジタルトリム | －40dB～＋40dB | |
| ディレイ | 最大1.3秒 | |
| ローパス/ハイパスフィルター | 20Hz～20kHz、24dB/oct | |
| インサート | 2系統（EQ/ダイナミクスのプリ/ポスト） | |
| パラメトリックEQ | 8バンド | |
| ダイナミックEQ | 253ch | |
| ダイナミクス | コンプレッサー、ゲート、ディエッサー、ダッカー | |
| ソロバス | ソロバス1/ソロバス2/両方、オートソロ | |
| 最大ラック数/DMIスロット/UB-MADI | ||
| 最大ラック数 | 18(2ループ組む場合は32) | |
| DMIスロット | - | |
| UB-MADI(サンプリングレート48kHz時) | - | |
| 電源、消費電力、寸法（W×H×D）、質量 | ||
| 電源 | 内部電源×2(AC100V、50/60Hz) | |
| 消費電力 | ピーク時 | 560W |
| 起動時 | 750W | |

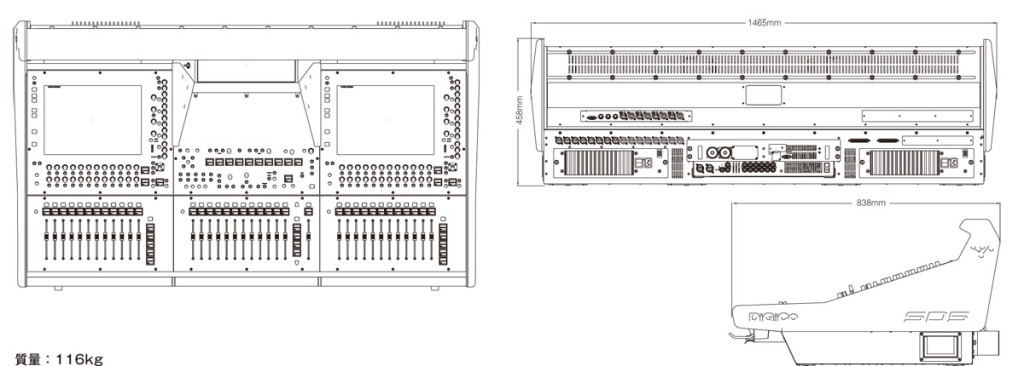

| 寸法(W×H×D)、質量 | 1465×458×838mm、116kg | |
CORE2以前の仕様はこちら

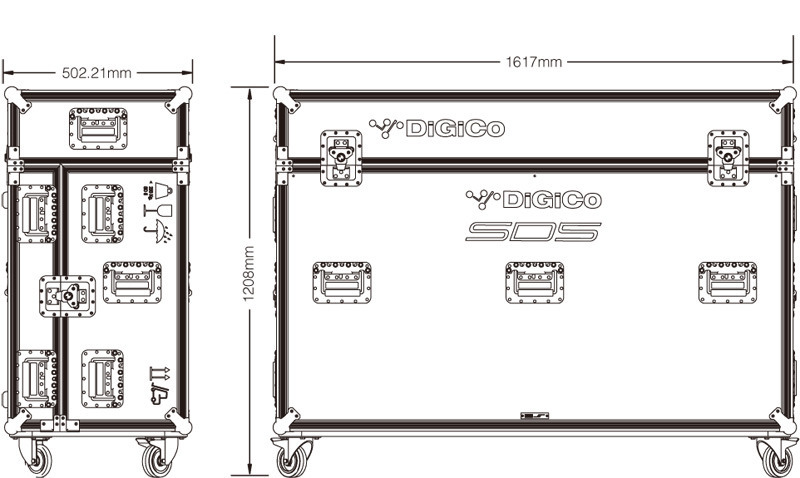

■FC-SD5：SD5用フライトケース。
■SD5-BUPG：SD5Bブロードキャストモデルへのアップグレードキット
■WAVES-SD5：Waves SoundGridアップグレードキット
■SD5-BUPG：SD5Bブロードキャストモデルへのアップグレードキット
■WAVES-SD5：Waves SoundGridアップグレードキット
■MADI伝送
BNC同軸、各種オプチカルケーブル
各種オプチカルケーブル
BNC同軸ケーブル
RJ45/BNC同軸ケーブル
