EXT-DVI-ELR
CAT-5 ケーブル1 本で解像度WUXGA のDVI 信号を最大100m延長

※メーカー生産完了品(2016.1)

hdcp EDIDマネージメント

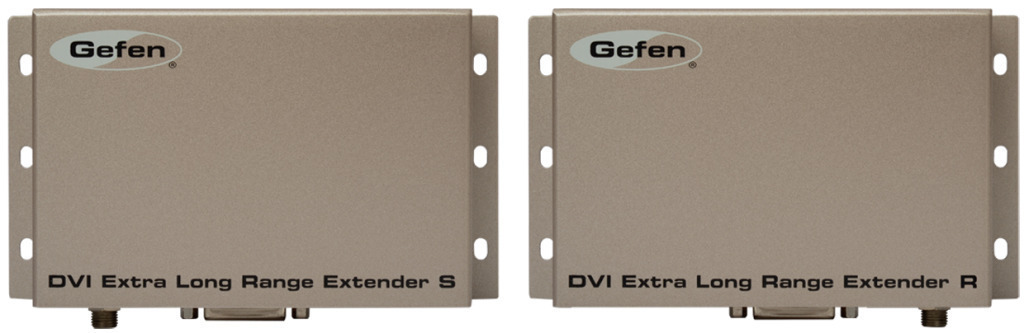

EXT-DVI-ELR

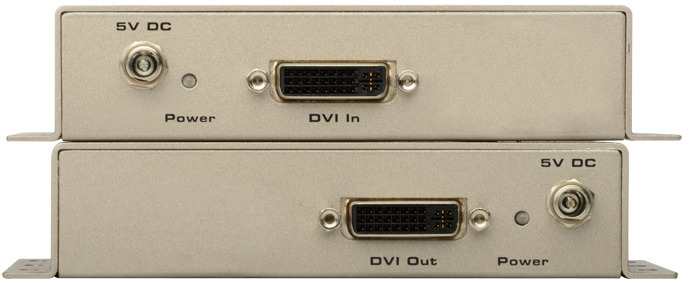

EXT-DVI-ELR フロント

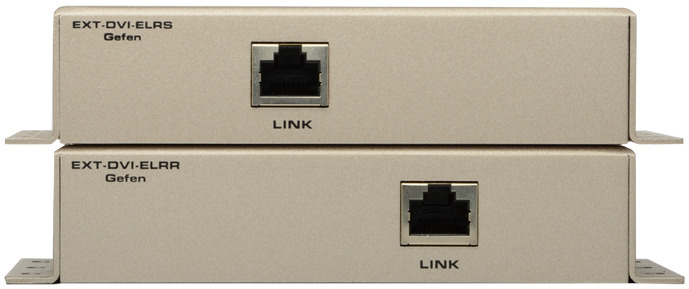

EXT-DVI-ELR　リア

▼対応信号：DVI
■ 延長可能距離：100m
■ 伝送対応ケーブル
　　・ CAT-5 STP
　　・ CAT-6 STP
■ 必要ケーブル数：上記伝送対応ケーブルいずれか1本


■ 最大対応解像度：1080p、1920×1200
■ ローカルEDID（内蔵）とパススルーEDID（接続表示機器のEDID）を切り替え可能なEDIDマネージメント機能搭載。
■ ソース機器の未起動時に自動的に待機状態になるパワーセーブモード。
■ 電源アダプターの抜け落ちを防止するロック式電源端子を採用。


※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
※DVIコネクションモードはHDCPに未対応です。DIPスイッチ設定が必要です。　
  送信機 受信機
ビデオアンプ帯域 165MHz
最大対応解像度 1080p、1920×1200
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)
ビデオ入出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
リンク端子 RJ-45(シールド)×1
電源 DC5V、最大10W
寸法(※)・質量 W146×H30×D85mm、200g W146×H30×D85mm、210g
梱包内容 本体(送信機、受信機)、DVIケーブル（1.8m、M-M）×1、電源アダプター(ロック式)×2
※除突起部

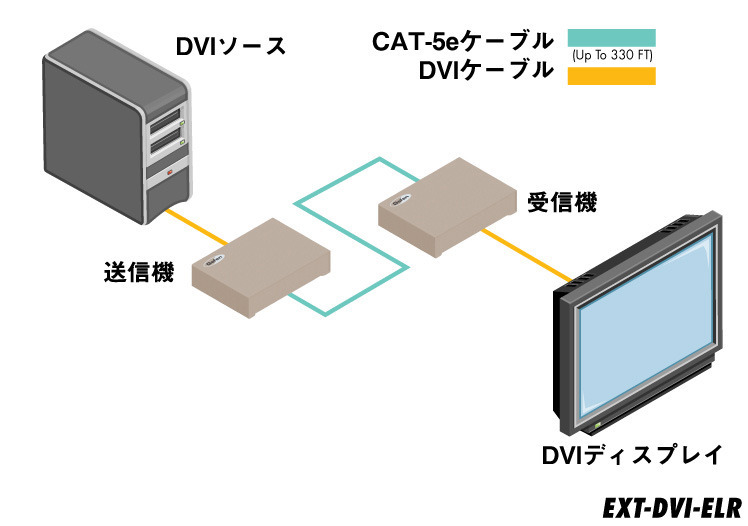

EXT-DVI-ELR
