EXT-CAT5-1600A
※メーカー生産完了品（2015.3)

VGAとUSB2.0を最大100ｍ延長


 EXT-CAT5-1600A

EXT-CAT5-1600A



▼対応入力フォーマット
対応入力フォーマット
■ 対応信号：VGA、USB、音声（アナログ）
■ 最大延長距離・ VGA：300ｍ・ USB：100m・ 音声（アナログ）：300m
■ 2分配（ミラー）出力が可能。
■ USB2.0/1.1対応。
■ USB転送レート：480Mbps
■ ローカルモニター出力。
■ 最大対応解像度：1920×1200
■ カラー、ブライトネス、フォーカスが調整可能。
■ コンピューターの未起動時に自動的に待機状態になるパワーセーブモード。
■ 電源アダプターの抜け落ちを防止するロック式電源端子を採用。
■ 色ズレ補正トリムを用意。
■ ラックマウント金具を付属。
■ 伝送対応ケーブル・ CAT-5 STP・ CAT-5e STP
■ 必要ケーブル数：上記伝送対応ケーブルいずれか2本

※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

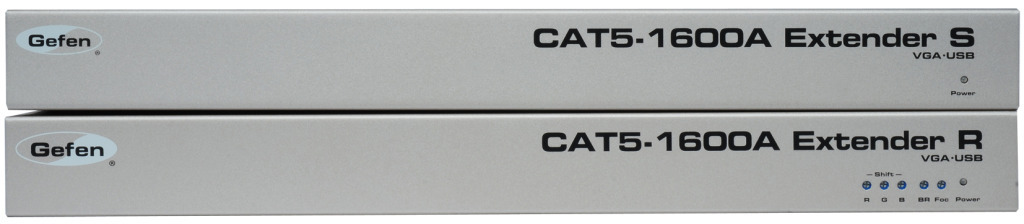

  送信機 受信機
ビデオアンプ帯域 350MHz
最大対応解像度 1920×1200
実動作帯域 120MHz
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)
対応水平同期周波数 15～70kHz
対応垂直同期周波数 30～170Hz

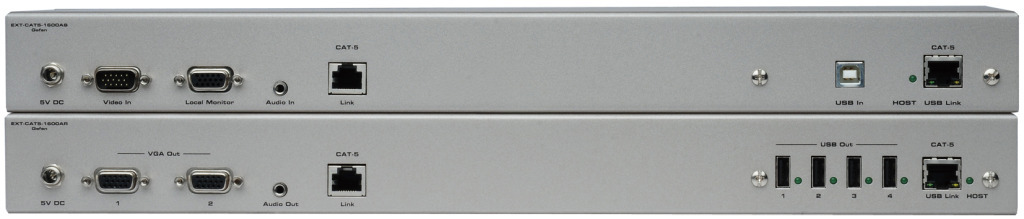

ビデオ入力端子 VGA HD-15（オス）×1 －
ビデオモニター出力端子 VGA HD-15（メス）×1 －
USB入力端子 Type B×1 －
USB出力端子 － Type A×4
音声入力端子 3.5mmステレオミニ×1 －
音声出力端子 － 3.5mmステレオミニ×1
リンク端子 RJ-45(シールド)×1
電源 DC5V、最大30W
寸法・質量 W435×H44×D131mm※、800g
梱包内容 本体（送信機、受信機）、VGAケーブル（1.8m）×1、USBケーブル（1.8m、A-B）×1、 3.5mmステレオミニケーブル×1、電源アダプター（ロック式）×2、ラックマウント金具一式

※突起部含まず
　
