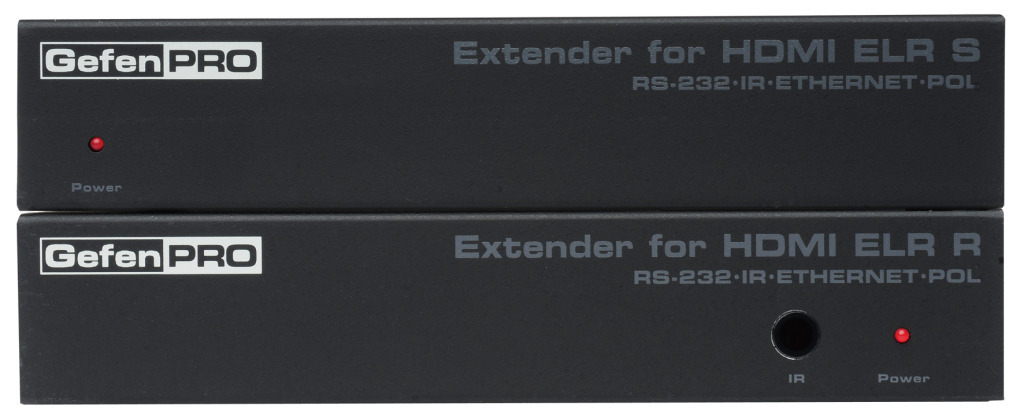

GEF-HDCAT5-ELRPOL
※本製品はメーカー生産完了品です。(2014.9)
CAT-5ケーブル1本を使用して1080p(フルHD)信号を延長

HDCPIRバックチャンネル

GEF-HDCAT5-ELRPOL GEF-HDCAT5-ELRPOL


▼対応入力フォーマット
対応入力フォーマット
■ 対応信号：HDMI、イーサネット、RS-232、IR
■ 延長可能距離：100m
■ 最大対応解像度：1080p、4K2K（3840×2160@30Hz）
■ 100BaseT Ethernetの延長可能。
■ HDMI対応：12bit Deep color、LPCM 7.1、Dolby TrueHD、Dolby Digital Plus、DTSHD Master Audio、Lip-syncパススルー、CECパススルー、3DTVパススルー
■ HDCP準拠。
■ IRバックチャンネル機能により、表示機器の場所からIR制御信号を受けてソース機器を操作可能。
■ 受信機の電源はCAT-5ケーブルから供給されるPoL（Power over Line）技術を採用。さらに＋5V/3Aの出力が可能。
■ RS-232ポートによるオートメーション対応。
■ 伝送対応ケーブル
　　・ CAT-5 STP
　　・ CAT-6 STP
■ 必要ケーブル数：伝送対応ケーブルいずれか1本
■ 電源は送信機側のみ。
■ ラックマウント金具が付属。

※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。　



  送信機 受信機
最大ピクセルクロック 300MHz
最大TMDSクロック 300MHz
最大対応解像度 4K2K(3840×2160@30Hz)、1080p
入力DDC信号 5Vp-p(TTL)
入力ビデオ信号 1.2Vp-p

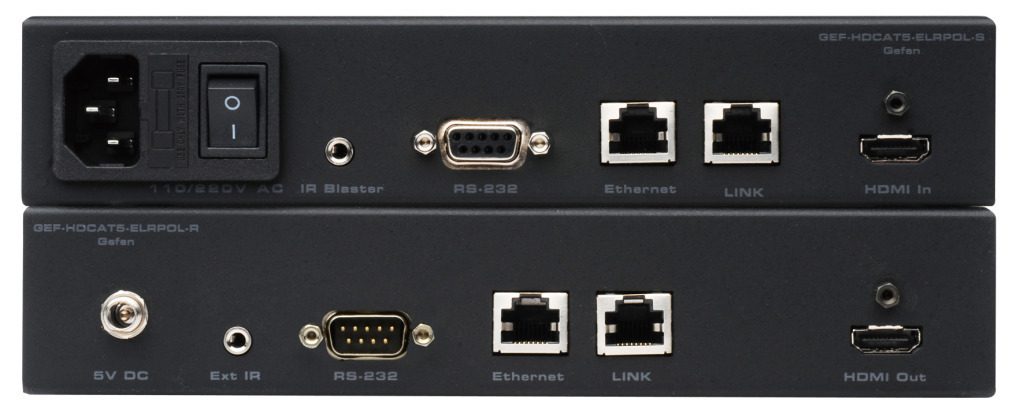

ビデオ入力端子 HDMI Type A(19ピン、メスMonoLOK)×1 －
ビデオ出力端子 － HDMI Type A(19ピン、メスMonoLOK)×1
RS-232端子 D-Sub9ピン(メス)×1 D-Sub9ピン(オス)×1
イーサネット端子 RJ-45(シールド)×1
リンク端子 RJ-45(シールド)×1
IR拡張用端子 － 3.5mmステレオミニ×1
IRブラスター端子 3.3.5mmステレオミニ×1 －
動作保証温度 0～45℃
保管保証温度 －20～＋60℃
動作保証湿度 20～90%
電源 AC100～240V、10W DC5V
寸法・質量 W130×H30×D86mm(※)、500g W130×H30×D86mm(※)、400g
梱包内容 本体（送信機、受信機）、HDMIケーブル（1.8m、M-M、ロック式）×1、D-Sub9ピン・シリアル ケーブル（1.8m、M-F）×1、ラックマウント金具一式、電源ケーブル×1

※ 突起部含まず
