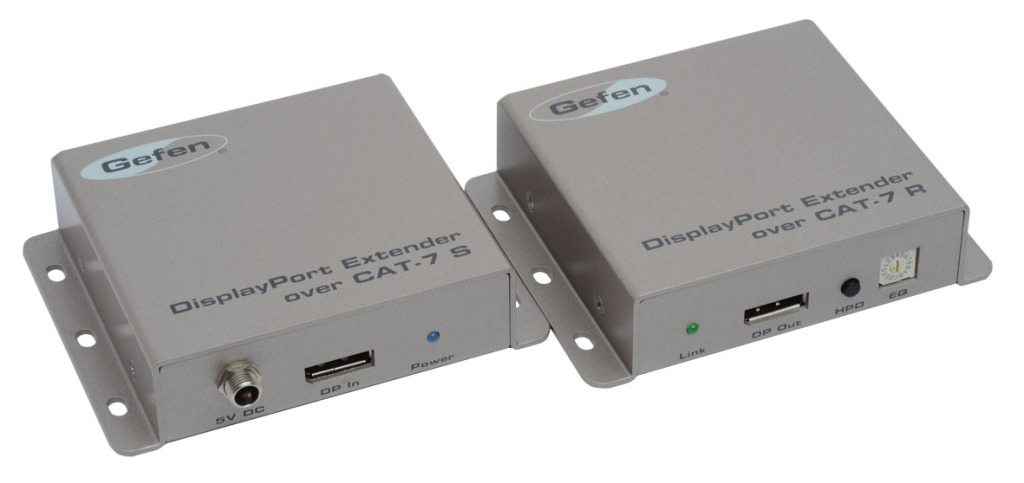

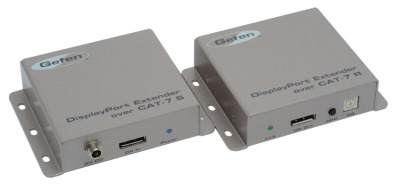

EXT-DP-2CAT7
※メーカー生産完了品（2017.1)

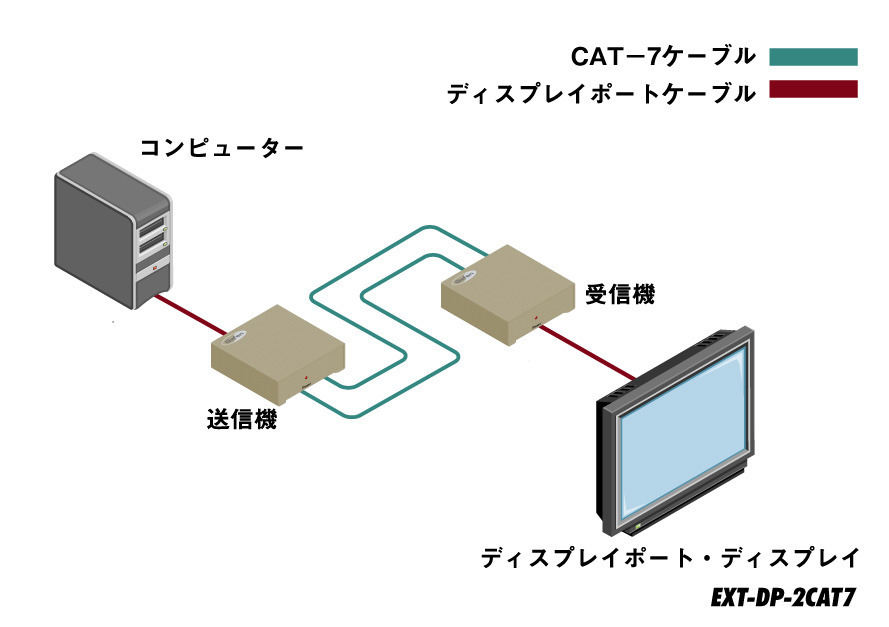

CAT-7ケーブル２本でディスプレイポート信号を
最大30m延長
hdcp

EXT-DP-2CAT7

EXT-DP-2CAT7EXT-DP-2CAT7

▼対応信号：ディスプレイポート1.1a
▼延長可能距離：30m
▼伝送対応ケーブル：CAT-7
▼必要ケーブル数：伝送対応ケーブル2本

■ 最大対応解像度・ 2560×1600（CAT-7ケーブル2本使用時）・ 1920×1200、1080p（CAT-7ケーブル1本使用時）
■ ディスプレイポート1.1a対応。
■ 受信機に、16段階の映像信号の強度調整EQトリム装備。
EXT-DP-2CAT7
■ HPDオートキャリブレーション。
■ ブーストレベル調整。
■ プレエンファシス調整。


※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

  • 本体（送信機、受信機）
  • ディスプレイポートケーブル（1.8m)×1
  • 電源アダプター（EXT-PS526AIP-LP）×1
  送信機 受信機
ビデオデータレート 2.7Gbps
最大対応解像度 2560×1600、1920×1200、1080p
出力ビデオ信号 1.2Vp-p

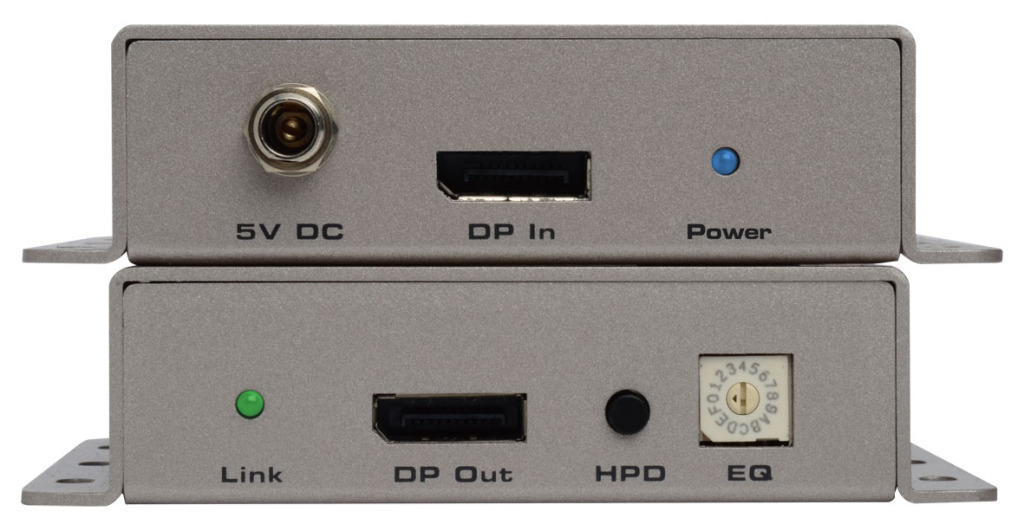

ビデオ入力端子 ディスプレイポート(20ピン、メス）×1 －
ビデオ出力端子 － ディスプレイポート（20ピン、メス）×1

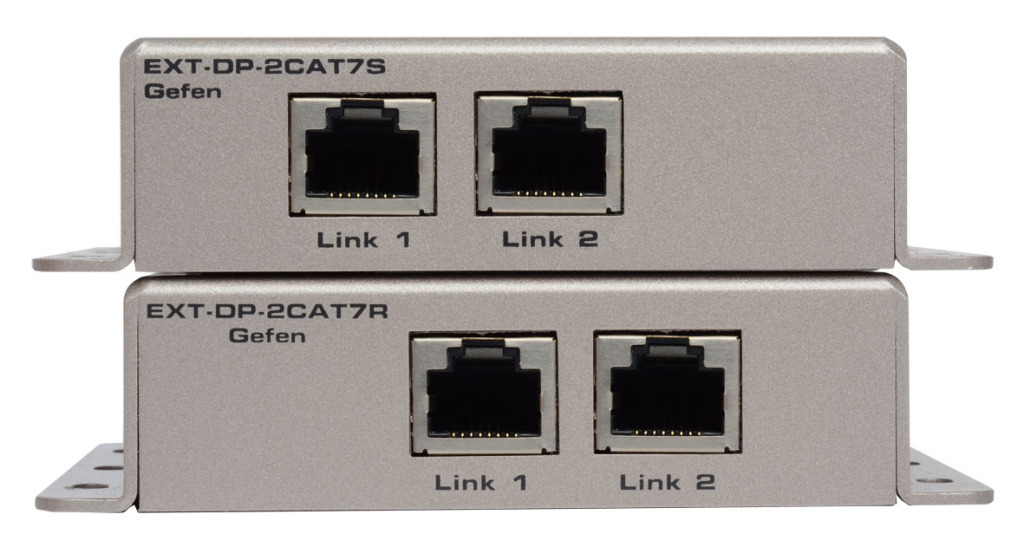

リンク端子 RJ-45(シールド）×2
EQ調整   ロータリースイッチ（16段階）×1
プリエンファシス調整 DIPスイッチ（3段階）×1
ドライブレベル調整 DIPスイッチ（3段階）×1
ブーストレベル調整 DIPスイッチ（3段階）×2
動作保証温度 0～＋40℃
電源 DC5V
寸法・質量 W110×H25×D83mm、160g
※突起部含まず
EXT-DP-2CAT7
▼取扱説明書
ダウンロードページへ移動します。

▼仕様書
準備中です。
