GEF-UHD-89-HBT2
※メーカー生産完了品（20.12）

8系統の4KUHDソースを
8系統のHDBaseT2.0対応出力と
1系統のHDMIローカル出力へ送出する
8×9 4K UHD対応HDMIマトリクス切替機


HDCP2.0/1.4HDBaseT2.0EDIDマネージメント4K UHDSyner-G


 GEF-UHD-89-HBT2

 GEF-UHD-89-HBT2GEF-UHD-89-HBT2



▼ 対応信号
HDMI(8入力9出力) | RS-232 | IR

▼コントロール
Syner-G | IRリモコン | RS-232 | IPコントロール | 本体スイッチ


Syner-G■ 対応解像度：
　　　4K DCI:4096×2160@24Hz/30Hz(4:4:4)
　　　4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)
　　　1080p
　　　1920×1200
■ HDCP2.2/1.4対応
■ 12ビット、Deep Color(1080pフルHD)に対応
■ 3Dパススルー、Lip Syncパススルー
■ 対応音声信号：LPCM7.1、Dolby Atmos、Dolby TrueHD、DTS:X、DTS-HD Master Audio対応
■ POH機能搭載のHDBaseT2.0対応出力の延長距離
　　・1080pフルHD：150m、4K@60Hz：100m
■ ソース機器と表示機器のつながりをスムーズにするEDIDマネージメント機能
■ Gefen専用マネージメント・ソフトウェアSyner-G Software SuiteのManageとUpdateに対応
■ RS-232経由でオートメーションシステムにも対応
■ ウェブインターフェースを内蔵
■ HDMI～DVIアダプター(別売)を使用してDVIソースやDVIディスプレイにも対応。解像度は1080pフルHDおよびWUXGA(1920×1200)をサポート。
　
  • 本体
  • 受信機×8
  • IRリモコン×1
  • ミニプラグ～DB9変換アダプター(M-F)×8
  • ミニプラグ～DB9変換アダプター(M-M)×8
  • 電源コード×1
  • ラックマウント金具一式（本体用）
  • L字型ブラケット一式(受信機用)

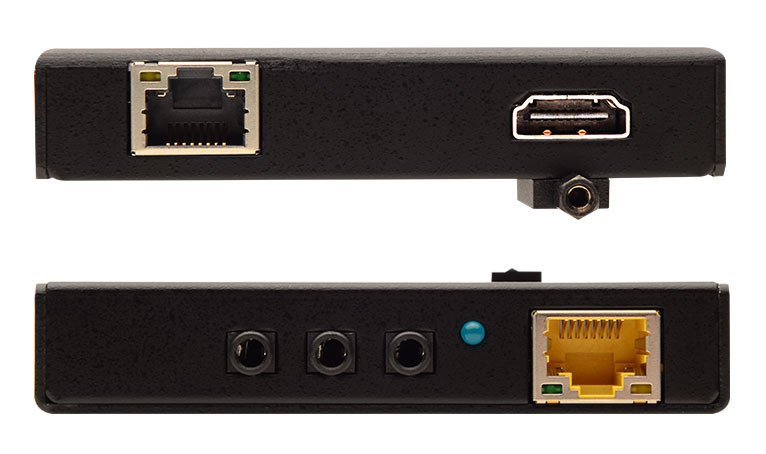

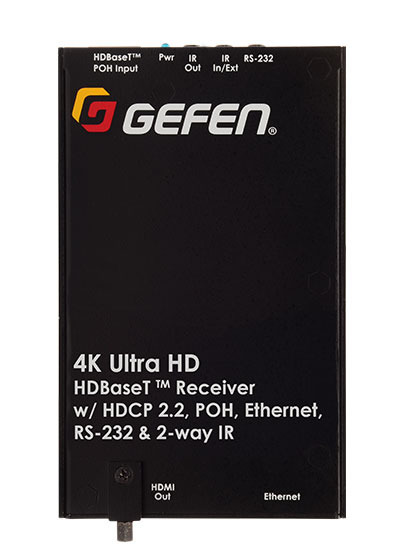

  本体 受信機
最大ピクセルクロック 300MHz
最大対応解像度
4K DCI：4096×2160@24Hz/30Hz(4:4:4)
4K UHD：3840×2160@60Hz(4:2:0,8bit)/30Hz(4:4:4,8bit)
1920×1200、1080p
ビデオ入力端子 HDMI Type A(19ピン、メス、MonoLOK)×8 －
ビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
POH出力端子(HDBaseT2.0) RJ-45×8 －
POH入力端子(HDBaseT2.0) － RJ-45×1
RS-232端子(制御) D-Sub9ピン(メス)×1 -
RS-232端子(延長) 3.5mmステレオミニ×8 3.5mmステレオミニ×1
イーサネット端子 RJ-45×1  RJ-45×1
IR拡張端子(IN/EXT) 3.5mmステレオミニ×9 3.5mmステレオミニ×1
IR拡張端子(OUT) 3.5mmステレオミニ×9 3.5mmモノラルミニ×1
IR制御端子 3.5mmステレオミニ×1 －
電源 AC100V、50/60Hz、175W －
寸法・質量（※） W440×H89×D400mm、約10kg W88×H16×D143mm、約250g

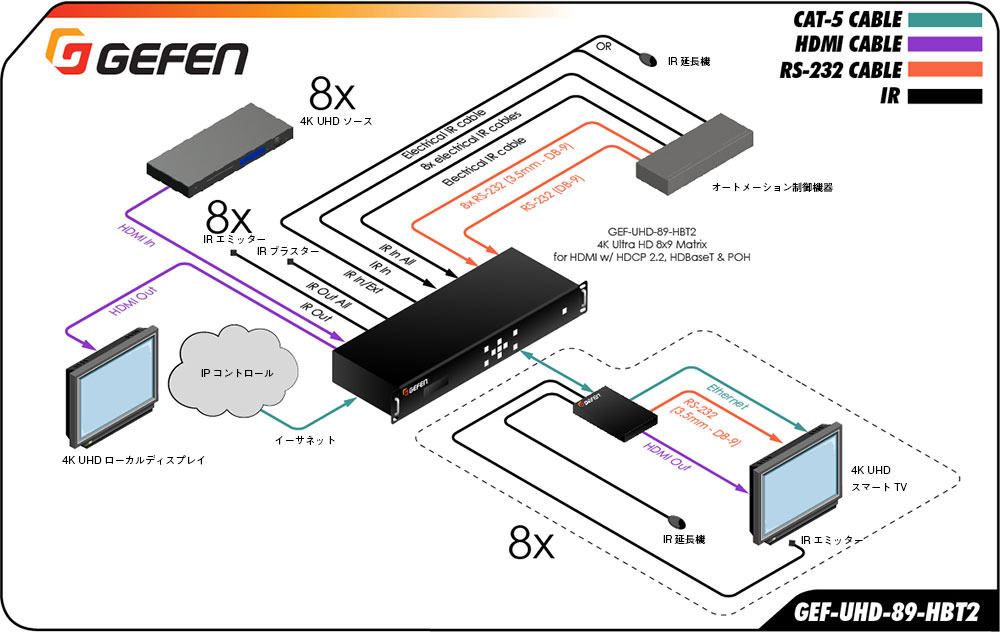

GEF-UHD-89-HBT2接続例
▼取扱説明書
※準備中です。

▼仕様書
※準備中です。
