EXT-DVIKA-HBT2

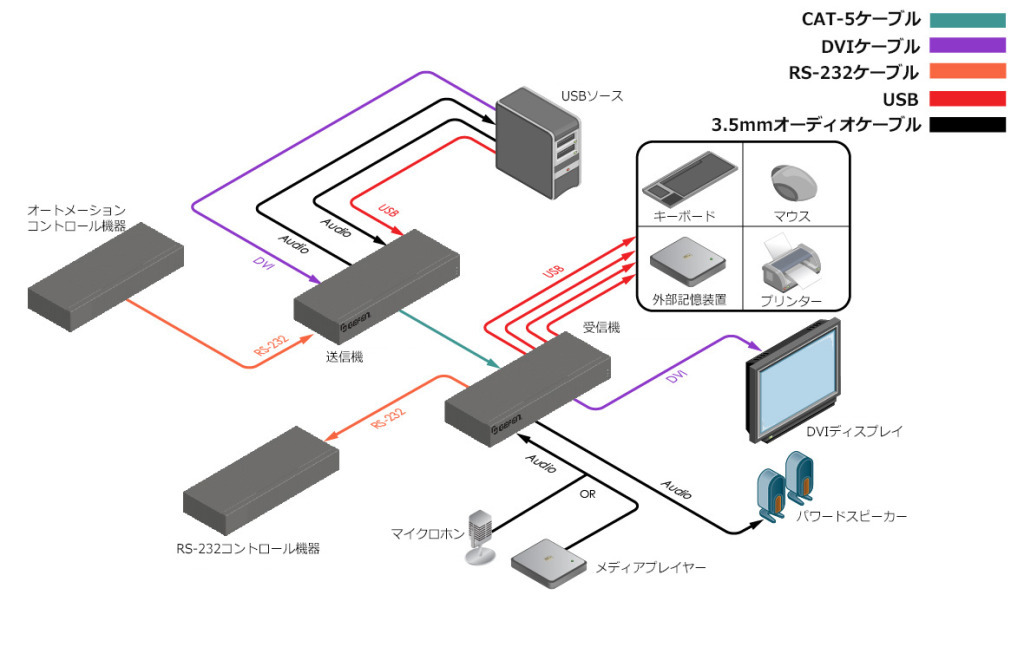

CAT-5eケーブル一本で、DVI、RS-232、USB、双方向音声信号を最大150m延長

※生産完了（2022.11）

HDCP2.0/1.4HDBaseT 2.04K@60HzEDIDマネージメント

EXT-DVIKA-HBT2

　EXT-DVIKA-HBT2


▼対応信号
DVI | HDMI | 3.5mmステレオミニ | RS-232 | USB

▼ 延長可能距離
・DVI、USB、RS-232、双方向音声
　　1080p（12bit） 100m
　　1080p（8bit） 150m
　　WUXGA 150m
・HDMI、USB、RS-232、双方向音声
　　4K UHD 3840×2160@60Hz（4:2:0、8bit） 100m
　　4K UHD 3840×2160@30Hz（4:4:4、8bit） 100m
　　4K DCI 4096×2160@24Hz/30Hz（4:4:4） 100m
　　1080p（12bit） 100m
　　1080p（8bit） 150m
　　WUXGA 150m

▼伝送対応ケーブル
・CAT-5e

▼必要ケーブル数
・上記伝送対応ケーブル1本


■ HDBaseT2.0に対応
■ HDMI対応：
　　HDMI2.0、HDCP2.2/1.4、12bit Deep Color、LPCM7.1 Audio
　　Dolby Atmos、Dolby TrueHD、DTS:X、DTS-HD Master Audioパススルー
■ 3DTVパススルー、CECパススルー、Lip-Syncパススルー
■ 送信機⇔受信機間でIR信号の延長が可能。
■ POH（Power Over HDBaseT)機能により受信機から送信機へ電源を供給（送信機は外部電源不要）。
■ Gefen製品専用のマネージメント・ソフトウェアSyner-G SoftwareのManageとUpdateに対応。
■ 接続した表示機器のEDIDを保持するローカルEDIDモードと表示機器のEDIDをソース機器に送るパススルーEDIDモードを搭載。
  • 本体(送信機、受信機)
  • DVIケーブル(1.8m、M-M)×1
  • ミニフォーン～アナログオーディオケーブル(1.8m、M-M)×1
  • D-Sub9ピンケーブル(1.8m、M-F)×1
  • USB Type A～Type Bケーブル(1.8m、M-M)×1
  • L型取付金具一式×1
  • ゴム足×8
  • 電源アダプター(EXT-PS48U1A-LP-6)×1

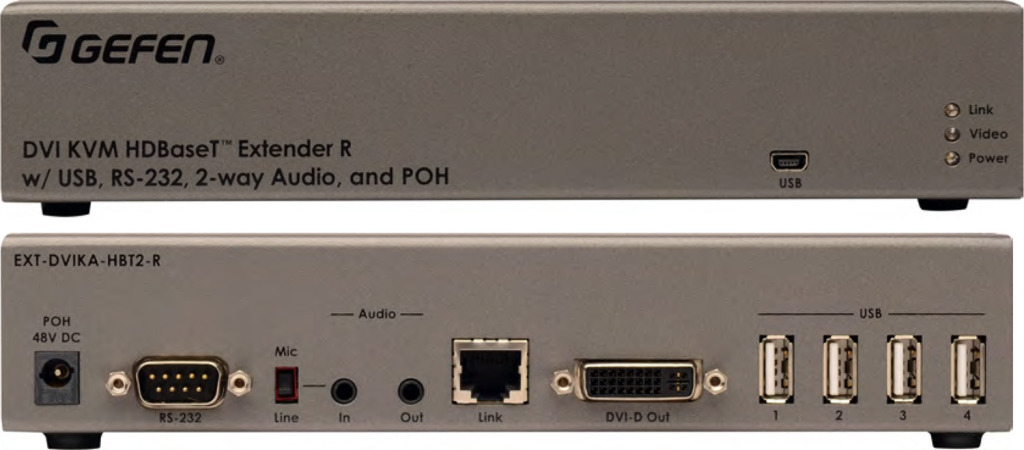

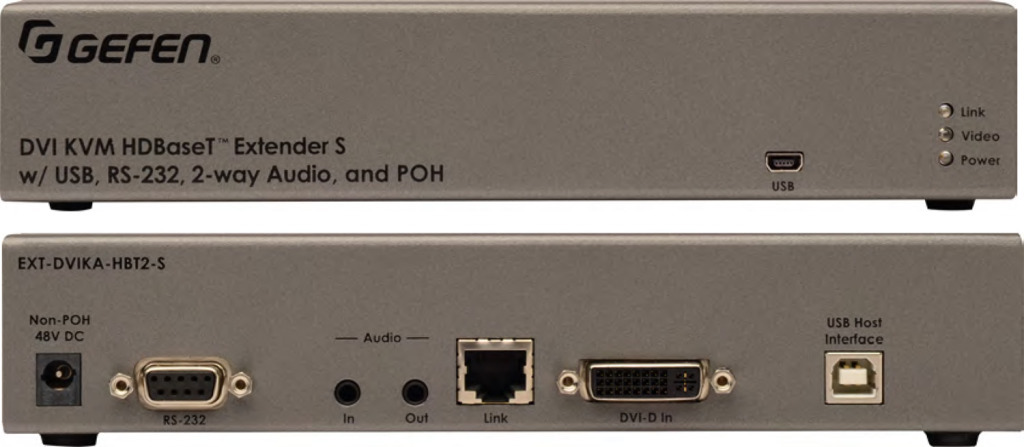

  送信機 受信機
最大ピクセルクロック 300MHz
最大対応解像度 4K UHD 3840×2160@60Hz(4:2:0,8bit)
4K UHD 3840×2160@30Hz(4:4:4,8bit)
4K DCI 4096×2160@24Hz/30Hz(4:4:4,8bit)
1920×1200、1080p
ビデオ入出力端子 DVI-D(29ピン、メス)×1
リンク端子 RJ-45(シールド)×1
USB端子 Type-B(メス)×1 Type-A(メス)×4
USB端子 Mini-B×1 ※Syner-G接続用
RS-232端子 D-Sub9ピン(メス) D-Sub9ピン(オス)
オーディオ入力端子 3.5mmステレオミニ(ライン)×1 3.5mmステレオミニ(マイク／ライン)×1
オーディオ出力端子 3.5mmステレオミニ×1
電源 DC48V、最大13W
寸法・質量 W214×H43×D110mm(※)、470g
※突起部除く
