2017 年8 月23 日
圧倒的なRF安定性とデジタルならではのクリアな音響性能を両立する
ワイヤレス・マイクロホンのネクストスタンダード

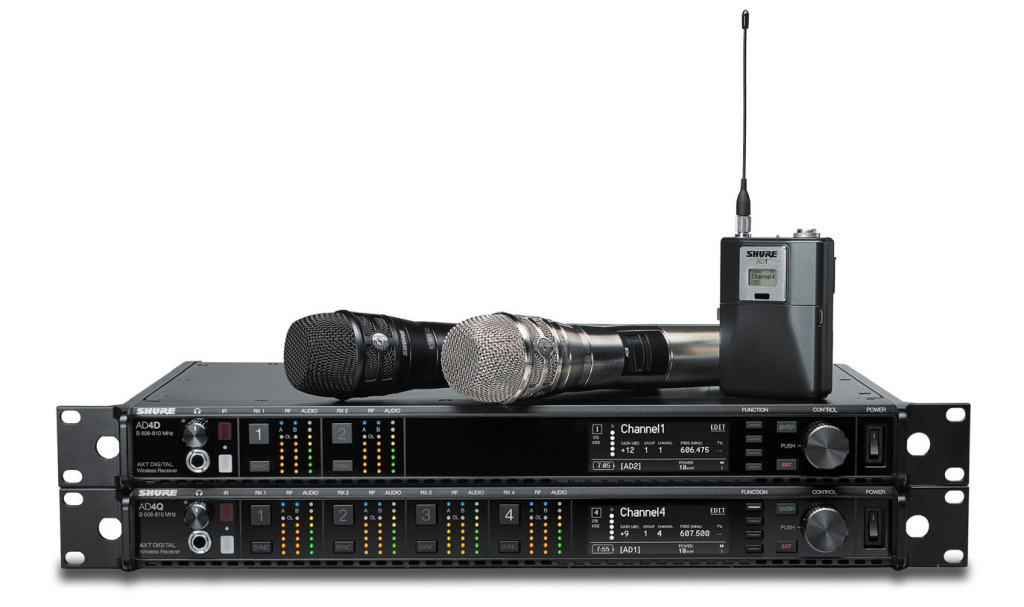

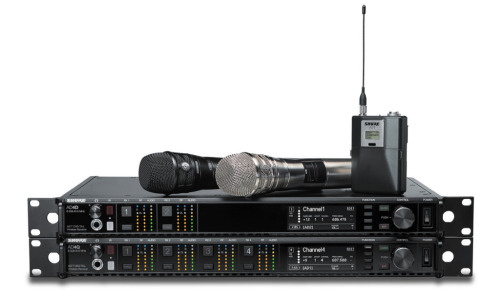

Shure “AXT DIGITAL AD Series”
ヒビノインターサウンド株式会社( 本社：東京都港区、代表取締役社長：榎本隆二) は、米国の音響機器メーカーShure( シュア) のデジタル・ワイヤレス・マイクロホンシステム“AXT DIGITAL AD Series”を2017年10月2日より発売いたします。AXT DIGITAL は複雑かつ過密な現代のワイヤレス環境で確実なマイクロホン運用を実現すべく開発された、次世代のデジタル・ワイヤレス・システムです。電波を強さだけではなく質で判断するチャンネル・クオリティー・メーター、6MHz のTV チャンネル1 つで47ch もの多チャンネル運用を実現するハイデンシティーモード、4 本のアンテナで運用エリアを飛躍的に拡大するQuadversityTM ( クワッドバーシティー) など次世代のデジタル・ワイヤレスの名に相応しい先進的な機能を獲得。送受信機は極めて広範囲な周波数帯域をカバーしているため、ワイヤレスマイクロホンで使用する全帯域を極めて少ない機材で対応できます。
AXT DIGITAL の送信機はスタンダードモデルであるAD Series とハイエンドモデルであるADX Series で構成。この度は両シリーズ共通の受信機とAD Series 送信機を発売する運びとなりました。ADX Series 送信機は2018 年初旬に発売予定です。
■ 広範な周波数帯域をカバーする送受信機
AXT DIGITAL は470 ～ 710MHz のホワイトスペース帯、710 ～ 714MHz のワイヤレス・マイクロホン専用帯、806 ～ 810MHzのB 帯の周波数帯域全体を極めて少ない機材で対応するカバー能力を獲得しています。受信機は470～ 636MHz、606～ 810MHzに対応した2モデルで全帯域をカバー。送信機は470～ 636MHz、606～ 714MHzのホワイトスペース帯、専用帯に対応した2 モデルと806 ～ 810MHz のB 帯専用モデルの計3 モデルで全帯域を網羅します。従来のモデルに比べて圧倒的に機材量を減らせるため、シンプルな機材管理を実現。今後発売されるADX Series も受信機は共通のため、製品のアップグレードもコストを最小限に抑えて実施可能です。また、既存のAXT ワイヤレスで使用されているスペクトラム・マネージャーAXT600、ワイヤレス・アクセスポイントAXT610、アンテナ等にも互換性があるため、AXT ワイヤレスをお使いのお客様はお持ちの機材を最新のAXT DIGITALシステムに流用することができます。
■ 圧倒的なRF安定性
AXT DIGITAL は今後さらに過密になっていくワイヤレス環境でも対応することを考えて開発されたデジタル・ワイヤレスです。AXT DIGITAL で初めて搭載されたチャンネル・クオリティー・メーターは電波を強度だけではなく品質で監視することで伝送の安定度を正確に確認可能。ハイデンシティーモードは通常17ch の同時運用であるTV チャンネル(6MHz)1 つで47ch もの多チャンネル運用が可能なため、空きチャンネルの少ない会場でも多数のチャンネルを使用できるようになります。さらに4 本のアンテナでチャンネルを受信するQuadversityTM ( クワッドバーシティー) はアリーナ全体をカバーするなど運用エリアを拡大させるだけでなく、楽屋からステージまでの道筋を受信エリアにするなど運用のアイデア次第でパフォーマンスの幅が飛躍的に広がります。
■ 原音に忠実なデジタル・オーディオ
AXT DIGITALは従来のデジタル・ワイヤレスを凌駕する新たなデジタル変調、コーデック技術を採用し、限りなく原音に忠実な音響性能を獲得しています。アナログ出力で120dB以上、Dante/AES出力では130dB以上のダイナミックレンジながら、アナログ出力でのシステム全体のレイテンシーは2mSを実現。AES256bitの暗号化も採用し、プロフェッショナル用途に耐えうる極めて優れた音響性能を実現しました。
製品の詳細に関しましてはヒビノインターサウンド株式会社までお問い合わせください。
■お問い合わせ
お客様のお問い合わせ窓口： TEL: 03-5783-3880 FAX: 03-5783-3881
報道関係のお問い合わせ窓口： TEL: 03-5783-3882 FAX: 03-5783-3881
■ 運用周波数帯域
| 運用周波数 | 470～636MHz | 606～714MHz | 806～810MHz(B型) |
| 受信機(製品名末尾) | -A | -B | |
| 送信機(製品名末尾) | -G56 | -K56 | -JB |
■価格
| 製品名 | 製品の概要 | 価格 |
| AD4QJ-XX | AXT Digital 4ch受信機 | オープンプライス |
| AD4DJ-XX | AXT Digital 2ch受信機 | オープンプライス |
| AD1-XX | AXT Digitalボディーパック型送信機、TA4Mコネクターモデル | オープンプライス |
| AD1LEMO3-XX | AXT Digitalボディーパック型送信機、LEMOコネクターモデル | オープンプライス |
| AD2/K8B-XX | AXT Digitalハンドヘルド型送信機、KSM8マイクヘッド(黒) | オープンプライス |
| AD2/K8N-XX | AXT Digitalハンドヘルド型送信機、KSM8マイクヘッド(ニッケル) | オープンプライス |
| AD2/K9B-XX | AXT Digitalハンドヘルド型送信機、KSM9マイクヘッド(黒) | オープンプライス |
| AD2/K9N-XX | AXT Digitalハンドヘルド型送信機、KSM9マイクヘッド(ニッケル) | オープンプライス |
| AD2/K9HSB-XX | AXT Digitalハンドヘルド型送信機 KSM9マイクヘッド高感度モデル(黒) |
オープンプライス |
| AD2/K9HSN-XX | AXT Digitalハンドヘルド型送信機 KSM9マイクヘッド高感度モデル(ニッケル) |
オープンプライス |
| AD2/B58-XX | AXT Digitalハンドヘルド型送信機、BETA 58Aマイクヘッド | オープンプライス |
| AD2/B87A-XX | AXT Digitalハンドヘルド型送信機、BETA87Aマイクヘッド | オープンプライス |
| AD2/B87C-XX | AXT Digitalハンドヘルド型送信機、BETA87Cマイクヘッド | オープンプライス |
| AD2/SM58-XX | AXT Digitalハンドヘルド型送信機、SM58マイクヘッド | オープンプライス |
■仕様
●システム性能
| 到達距離 | 空中線出力10mW | 100m ※見通しの良い屋外で使用した場合。使用環境によって異なる |
| 電波形式 | G1D、G1E | |
| レイテンシー | システム全体 | 2ms(通常モード)、2.9ms(ハイデンシティーモード) |
| 周波数特性 | 20Hz～20kHz、±1dB ※ハンドヘルド送信機はマイクヘッドにより変動 | |
| ダイナミックレンジ | 120dB以上(アナログ)、130dB以上(デジタル) | |
| 最大同時使用可能チャンネル数 (6MHz幅) |
17ch(スタンダードモード)、47ch(ハイデンシティーモード) | |
●AD4D/AD4Q受信機
| 受信チャンネル数 | 2(AD4D)、4(AD4Q) | |
| アンテナ入力 | コネクター インピーダンス |
BNC，50Ω |
| アクティブアンテナ用電源電圧 | DC12～13.5V、最大150mA | |
| RF感度 | -98dBm@10～5BER | |
| 音声出力 | 形式 インピーダンス |
トランスバランス(XLR3ピン、フォーンジャック)、100Ω |
| 最大出力レベル | －12dBV(マイク)、+18dBV(ライン)、+8dBV(フォーンジャック) | |
| デジタル出力 | Dante、AES3、AES67 | |
| ネットワーク | RJ-45×4ポート、10/100Mbps、1Gbps | |
| RFカスケード出力 | コネクター インピーダンス |
BNC(アンバランス)、50Ω |
| 使用電源 | AC100V、50/60Hz | |
| 消費電力 | 最大26W | |
| 寸法・質量 | W483×H44×D333mm(除突起)、4.6kg | |
| 付属品 | 1/2波長アンテナ(UA8-470-636×2またはUA8-606-810×2)、ハードウェアキット一式、50Ω同軸ケーブル(約55cm×1、85cm×1、カスケード接続用×2)、ロック式電源ケーブル、電源カスケードケーブル(約30cm)、イーサネットケーブル(約90cm)、イーサネットジャンパーケーブル(約20cm) | |
●AD2ハンドヘルド型送信機
| アンテナ形式 | 内蔵型シングルバンドヘリカル | |
| 送信出力 | 2/10/35mW切替(-JB:2/10mWのみ) | |
| 最大入力レベル | 145dBSPL(1kHz@1 |
|
| ゲイン調整範囲 | －12～21dB(1dBステップ) | |
| 電源 | SB900A(専用リチウムイオン充電池)または単3形アルカリ乾電池×2 | |
| 電池寿命 | @10mW | 最大9時間(SB900A使用時)、最大8時間(単3形アルカリ乾電池使用時) |
| 寸法・質量 | Φ37×H166mm、166g(除マイクヘッド、電池) | |
| 付属品 | ソフトケース、マイクホルダー、3/8→5/8インチ変換ネジ、単3形アルカリ乾電池×2 | |
●AD1ボディーパック型送信機
| アンテナ形式 | 1/4波長ホイップ、50Ω | |
| 送信出力 | 2/10/35mW切替(-JB:2/10mWのみ) | |
| 入力コネクター | 形式 | TA4MもしくはLEMOでモデルを選択 |
| 最大入力レベル | 8.5dBV(7.5Vpp、1kHz@1%THD、PADオフ) | |
| ゲイン調整範囲 | －12～21dB(1dBステップ) | |
| 電源 | SB900A(専用リチウムイオン充電池)または単3形アルカリ乾電池×2 | |
| 電池寿命 | @10mW | 最大9時間(SB900A使用時)、最大8時間(単3形アルカリ乾電池使用時) |
| 寸法・質量 | W66×H86×D23mm(除アンテナ、クリップ、突起)、142g(除充電池) | |
| 付属品 | ソフトケース、入力コネクターロック金具、単3形アルカリ乾電池×2 | |
