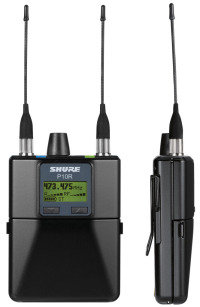

P10R
P10R-XX ※末尾(-XX)は下表を参照してください。
ダイバーシティアンテナを採用しパーフェクトなモニターサウンドを提供する、
ボディーパック型受信機。
ボディーパック型受信機。
- ● 音切れやノイズを防ぎ、安定した運用を実現するダイバーシティアンテナを採用。
- ● 「周波数自動検索機能」や「赤外線リンク機能」により、素早いセットアップを実現。
- ● バックライト付の液晶ディスプレイを搭載し、周波数、グループ、チャンネル、音量、受信電波の強度、電池残量などの情報を見やすく表示。
- ● 出力音量の制限機能により、耳を痛めるリスクを除去。
- ● 誤操作を防ぐロック機能を搭載。
- ● 高域成分（10kHz）のブースト（+2dB/+4dB）やスケルチの調整が可能。
- ● 電池の残量と信号の受信を表示するLEDを備え、離れた場所からも状態を確認可能。
- ● 「スペクトラム・スキャニング機能」を搭載し、現在の電波使用状況を視覚的に確認できるほか、収集した情報を赤外線リンクを使用して送信機に転送することで、情報の詳細な表示と「Wireless Workbench6」での利用が可能。
- ● 単３形アルカリ乾電池のほか、オプションのShureリチウムイオン充電池で動作し、約9時間の長時間駆動を実現。
| モデル名末尾 | G10J | J8J | L8J | L11J |
| 対応周波数 | 470～542MHz | 554～626MHz | 626～698MHz | 670～714MHz |
システム性能
| 電波形式 | F8E |
| 到達距離 | 約90m(10mW) ※見通しの良い屋外で使用した場合。使用環境によって異なる。 |
| トーン信号周波数 | 38Hz～15kHz |
| ステレオ・セパレーション | 60dB |
| SN比 | 90dB(Aウェイト) |
| THD | 0.5%以下 |
P10R-A24仕様
| 送信周波数 | 対応周波数表(上表参照)の使用可能チャンネルのうちに任意の1チャンネル | |
| RF感度 | 2.2μV(20dB SINAD) | |
| アンテナ形式 | 1/4波長ホイップ、ダイバーシティ | |
| 音声入力 | コネクター | 3.5mmステレオ・ミニジャック |
| 最大レベル |
100mW(THD1%、32Ω負荷) |
|
| 最小負荷インピーダンス | 9.5Ω | |
| チャンネルセパレーション | 70dB以上 | |
| 電源 | 単3形アルカリ乾電池×2、Shure専用リチウムイオン充電池：SB900×1 | |
| 電池寿命 | 約4～6時間(アルカリ乾電池使用時)、約9時間(SB900使用時) ※使用環境によって異なる。 |
|
| 寸法・質量 | 幅66×高99×奥行23mm（除アンテナ、クリップ、突起）、 約196g(乾電池含む) | |
| 付属品 | 1/4波長アンテナ×2、単3形アルカリ乾電池×2、ポーチ | |
