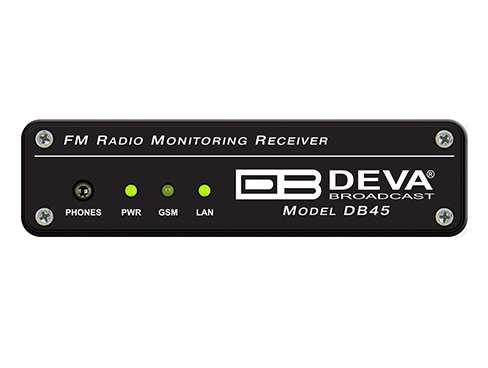

DB45 FMラジオレシーバ/モジュレーションアナライザ
手頃な価格で信頼性が高く、更にコンパクトで使いやすいFMラジオレシーバ/モジュレーションアナライザです。
DB45はRFレベル・MPX偏差・マルチパス・パイロット信号など様々な項目の測定が可能な機材となっております。
更に、6つの周波数を同時に監視する事ができ、それぞれアラーム出力の設定をする事が可能です。
TCP/IPに対応しており、IcecastやShoutcast経由またはブラウザ画面より監視している音声のストリーミングが可能な製品です。
特長
- 完全DSPベースのコア
- L、R、MPX表示を可能にする内蔵オシロスコープ
- データ履歴を使用したMPX電力測定
- RFスペクトラムアナライザにより、RFキャリアパラメータを確認
- L、R、MPX測定用MPXスペクトラムアナライザ
- 選択可能なディエンファシス – 50μsと75μs
- ステレオデコーダ内蔵。ステレオプレゼンス検出
- 完全なTCP / IPリモートコントロールと監視のためのLANポート
- RF、偏差、パイロット、RDS信号のアラーム発信

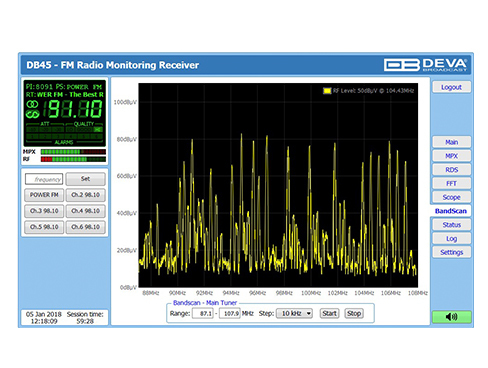

- FMバンド87 – 108 MHzのスペクトラムアナライザ
- MPX、PILOT＆RDS偏差計
- LEFTおよびRIGHT復調オーディオレベルメーター
- ヘッドホンオーディオ出力
- BERメータ付きRDSおよびRBDSデコーダ
- WEBベースの直感的なインターフェイス
- 電子メール、SMS、SNMPによるアラーム機能
- SMS経由のチャネルステータスレポート
- RFおよびRDS測定
- オプションのGSMモデムによるリモートリスニング
- リアルタイムオーディオプログラムストリーミング
- 簡単なインストールとセットアップ
- 高RF耐性のためのコンパクトで丈夫なアルミケース
仕様
■RF入力
チューニングレンジ: ユーザー選択可能、87.1-107.9 MHz（CCIR）、65-74 MHz（OIRT）、76-95 MHz（日本）
チューニングステップ: 10,20,50,100kHz
チューナーの感度:30dBμV
アンテナポート:BNCコネクタ、50Ω
内部減衰器: 0、10、20、30 dB
ダイナミックレンジ :100dB
■FM復調器
IFフィルタ帯域幅: 15インクリメント（25kHz〜157kHz、自動）
周波数応答:±0.1dB、10Hz〜86kHz
ダイナミックレンジ:90dB
■ステレオデコーダ
周波数応答（LおよびR）:±0.1 dB、10 Hz〜15 kHz
SNR（ステレオ）:60 dB、50μsディエンファシス
THD:0.1％、10Hz〜15kHz、50μsディエンファシス
分離:50dB、50Hz~10kHz、50μsディエンファシス
クロストーク:52dB
■計量精度
RFレベル: ±1 dB、0〜100dBμV
マルチパス: 0〜100％; 精度 – ±1％
MPX偏差: ±2kHz、10〜100kHz、1kHz分解能
MPX パワー: ±12dBr; 分解能 – 0.1dBr、10秒。統合; 精度 – ±0.2 dBr
パイロットレベル:±0.5 kHz、1〜12 kHz、0.2 kHz分解能
RDSレベル :±0.5 kHz、1〜12 kHz、0.2 kHz分解能
オーディオレベル: ±1 dB、+ 10.0〜-55.0 dB、0.1 dB分解能
■FFTスペクトラムアナライザ
入力 :コンポジットMPX、オーディオ
ダイナミックレンジ:80dB
FFTレングス:1024
サンプリングレート:256 kHz – コンポジット、64 kHz – オーディオ
■スコープ分析
入力:コンポジットMPX、オーディオ
トリガーモード:オート,減衰時
ダイナミックレンジ: ±120 kHz
サンプリングレート: 256 kHz – コンポジット、64 kHz – オーディオ
■ユーザーインターフェース
web画面: 監視・設定用
インジゲーター:LED画面（前面パネル）
■出力
オーディオストリーム: Icecast / Shoutcast互換のオーディオストリーム
アラーム:電子メール、SMS、SNMP
ヘッドホン:1/8インチ（3.5mm）フォンジャック
■通信インタフェース
Ethernet: 10/100 Base-T RJ45コネクタ
■測定ストレージ
ストレージ:2GB内蔵メモリカード
データフォーマット:テキスト、CSV
■電源
電圧 :外部12V / 1A
■サイズ
寸法（W; H; D）: 125×31×160mm
