OneLINK HDMIレシーバーユニット
VaddioのHDBTカメラと互換性があり、
CATケーブル1本でカメラを駆動しHDMIビデオを出力するインターフェース。
フレキシブルなカメラ設置が可能。

OneLINK HDMI Extension for Vaddio HDBaseT Cameras
VAD-OL-HDMIR　　オープンプライス

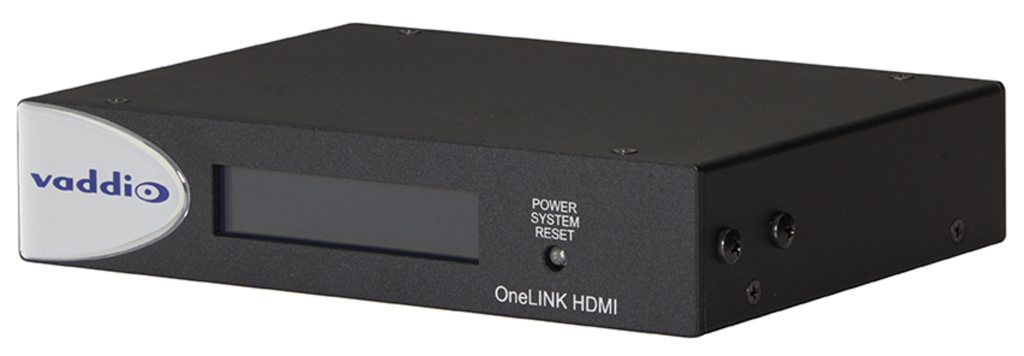

OneLINK HDMI-RISO

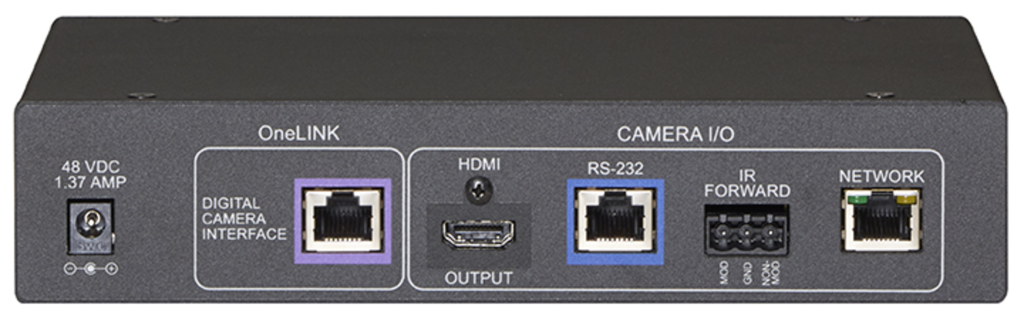

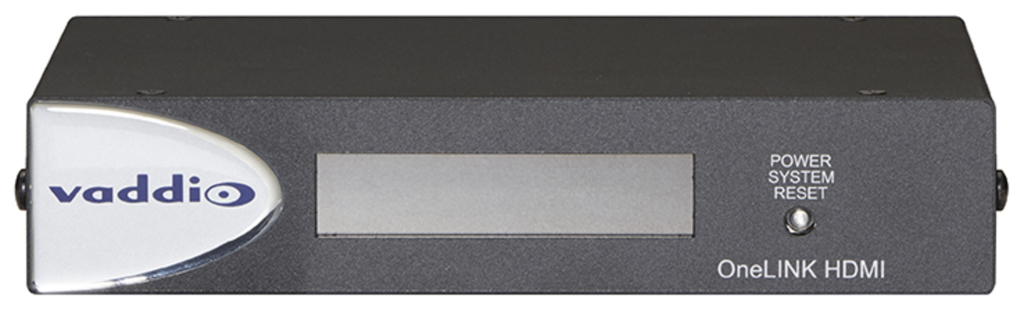

OneLINK HDMI-Front OneLINK HDMI-Back

▽取扱説明書
取扱説明書ダウンロード

製品の特長

  • 最大2160p/29.97fpsのカメラ映像をCAT-5eケーブルで70m、CAT-6ケーブルで100m延長可能。
  • CATケーブル1本で、カメラに電源とPTZ制御を供給し、カメラから非圧縮のHDMIビデオを伝送可能。
  • イーサネットまたはRS-232を介したカメラ制御が可能。
  • VaddioのHDBTカメラと互換性：RoboSHOT 12 HDBT, RoboSHOT 12E HDBT, RoboSHOT 30 HDBT, RoboSHOT 30E HDBT, RoboSHOT 20 UHD, RoboSHOT 40 UHD, RoboSHOT IW および DocCAM 20 HDBT カメラ。

  • OneLINK HDMIレシーバー本体
  • 48V/1.36A電源アダプター（ACコード付）　1式
  • RS-232変換アダプター（RJ-45⇒DB-9F）

仕様

型番 OneLINK HDMIレシーバーユニット
HDMI出力ポート HDMI1.4b ：最大2160p/30fps　（接続するカメラに依存）
RS-232ポート RJ-45：外部からのカメラ制御をパススルー
Networkポート Webインターフェース：Web-UIにアクセス
IPストリーミング：カメラのIPストリームをパススルー
Telnet API：外部からIPコントロール
OneLINKポート RJ-45（HDBaseT）：CAT-6ケーブルで最大100m、CAT-5eケーブルで最大70m
リモート制御 Webインターフェース、Telnet API、イーサネットおよびRS-232
電源 48V/1.36A　電源アダプタ
カメラへ電源供給 12V/3.0A
寸法 H 44 ｘ W 213 x D 152 mm
重量 約700g
動作環境温度 0℃ ～ +40℃
動作環境湿度 20% ～ 80% RH　（結露なきこと）

マウント金具
