MC-3.1 マスタークロック・SDビデオシンク・ジェネレーター
軽量コンパクトなマスタークロック/ビデオシンク・ジェネレーター
MW-02/19 円（税抜 円）：2台を1Uにラック
MW-05/19 円（税抜 円）：1台を1Uにラック
※突起物除く
MC-3.1 本製品はメーカー生産完了品です(2015.8)。 マスタークロック・SDビデオシンク・ジェネレーター
特長
本体で生成したクロック信号、ビデオシンク信号を出力するマスタークロック/ビデオシンク・ジェネレーター。マスタークロックに加えて、SD ビデオシンクを出力可能。
フラッグシップモデルiCLOCKの回路構成を基に設計された優れたクロック精度と、極めて低いジッター性能を獲得。
最大12系統のワードクロック出力、2系統のSDビデオシンク出力を搭載。
ワードクロック出力は32.0kHz～12.288MHzのワードクロック出力に対応し、Super Clock対応機器など多様な外部機器へのクロック同期が可能
ワードクロック/ビデオシンク出力
・ワードクロック(Super Clock対応)：32.0kHz～12.288MHz
・AES/EBU11、S/PDIF：32.0kHz～192.0kHz
・SD(NTSC、PAL) ビデオシンク
・BB、コンポジット・シンク、NTSC カラーバー
MW-02/19 円（税抜 円）：2台を1Uにラック
MW-05/19 円（税抜 円）：1台を1Uにラック

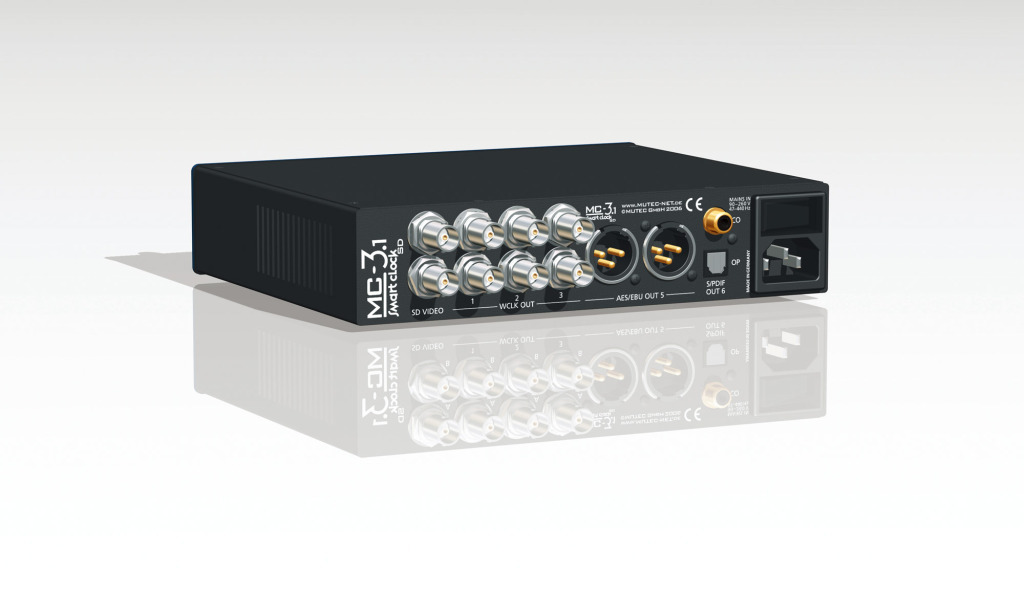

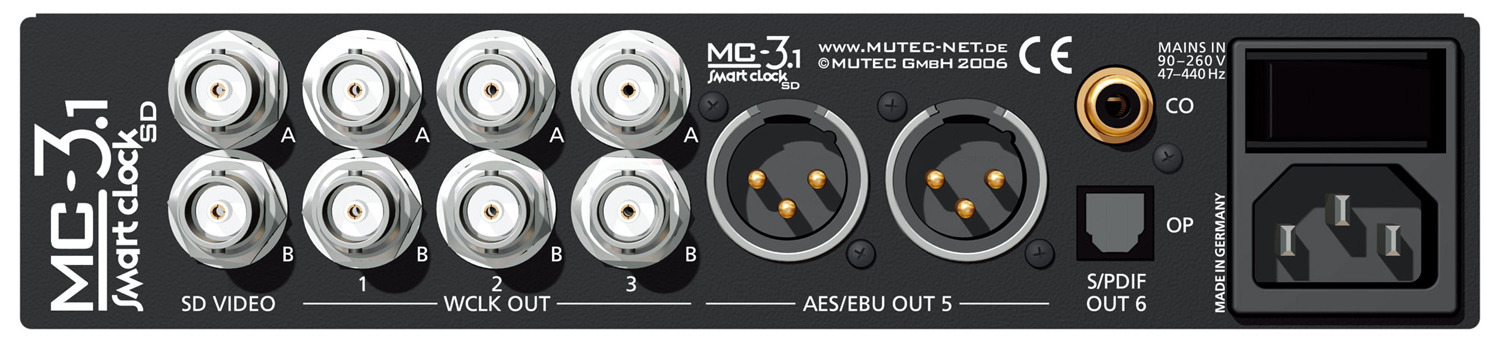

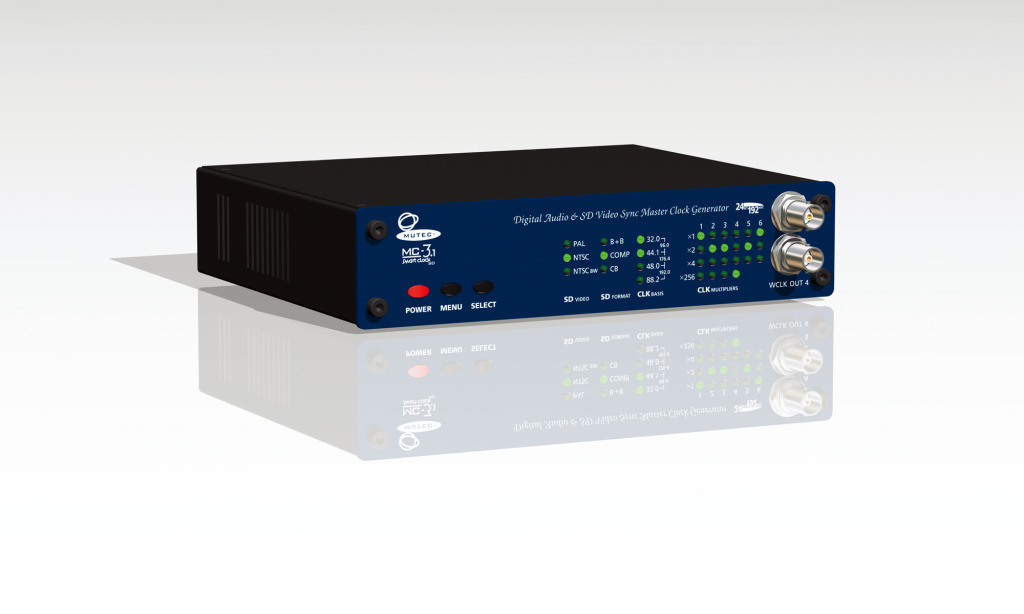

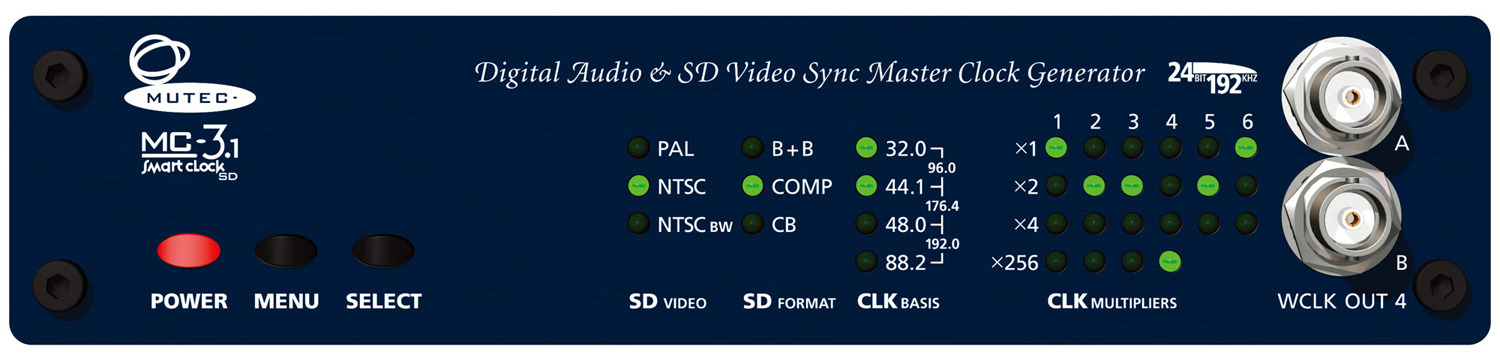

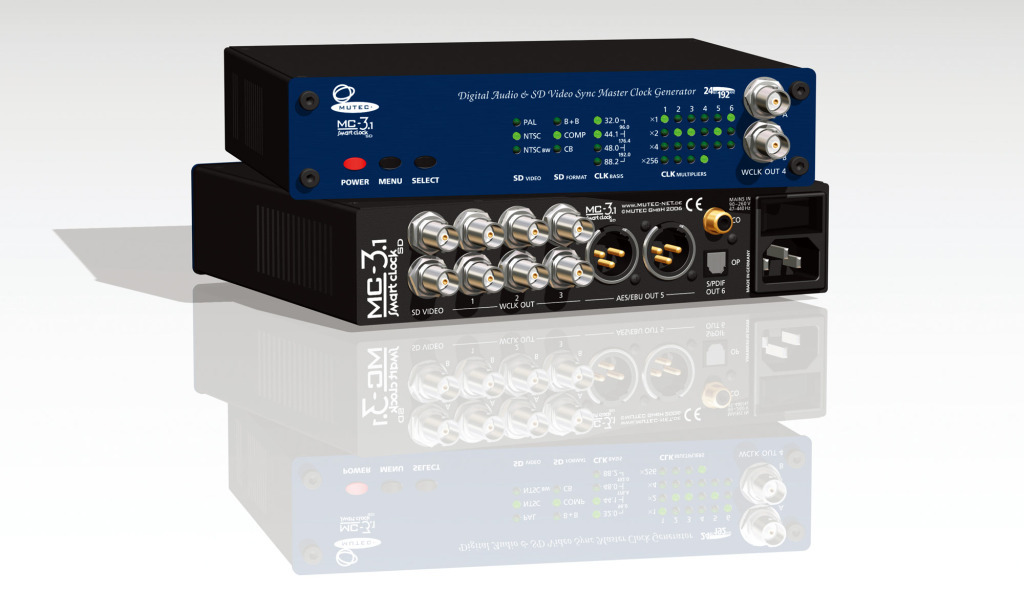

製品画像
仕様
| 出力 | SDビデオシンク | 端子 | BNC(メス)×2 |
| インピーダンス | 75Ω | ||
| ワードクロック | 端子 | BNC(メス)×8 | |
| インピーダンス | 22Ω | ||
| 出力レベル | 3.5V @75Ω | ||
| AES/EBU11 | 端子 | XLR（オス）×2 | |
| インピーダンス | 110Ω | ||
| S/PDIF(OP) | 端子 | Toslink×1 | |
| S/PDIF(CO) | 端子 | コアキシャル×1 | |
| インピーダンス | 75Ω | ||
| オシレーター | 形式 | TCXO | |
| クロックジッター | 6ps以下(RMS): MC-3.1 10ps以下(RMS): MC-3.2 | ||
| クロック精度 | ±1ppm以下(MC-3.1) ±0.5ppm以下(MC-3.2) | ||
| 電源 | AC100V、50/60Hz、10W | ||
| 寸法・質量※ | W198×H45×D159mm、0.8kg | ||
