MC-3+USB
USB オーディオをリクロック
デジタルオーディオの音質を格段に向上させる、マスタークロックジェネレーター

VGP2017_summer受賞MC-3+USB Aluminum
オープンプライス　（USB デジタルオーディオ・マスタークロックジェネレーター)

MC-3+USB Black
オープンプライス　（USB デジタルオーディオ・マスタークロックジェネレーター）

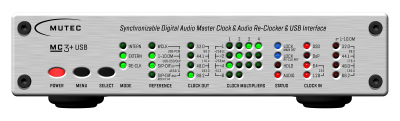

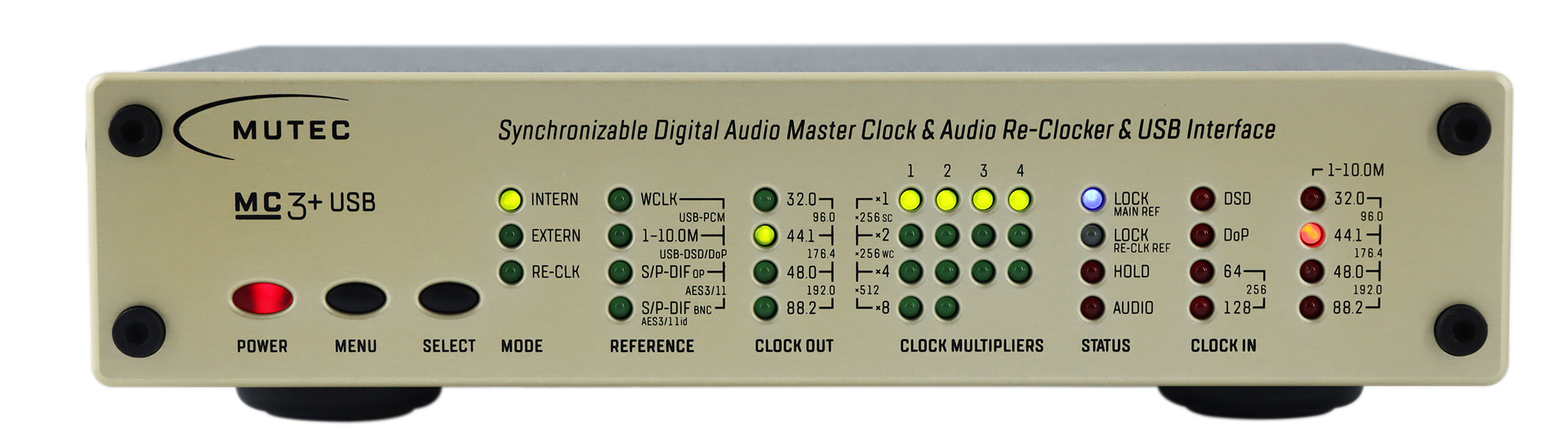

 MC-3+USB_Aluminum_front

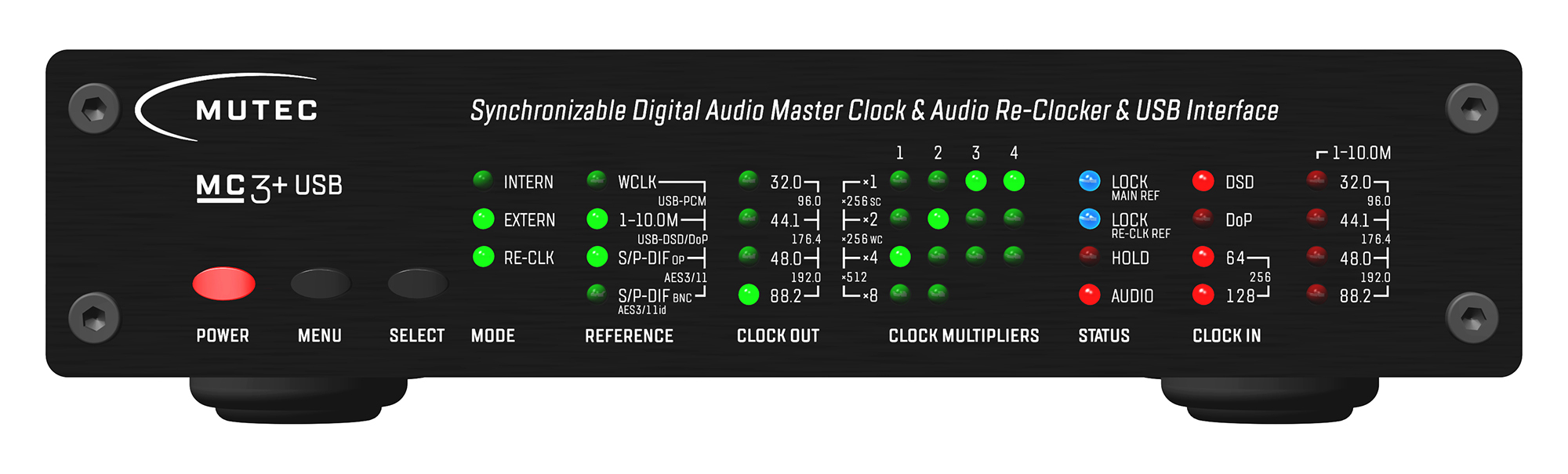

MC-3+USB_Black_front

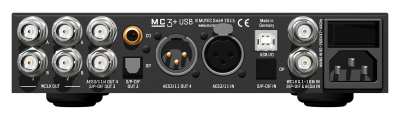

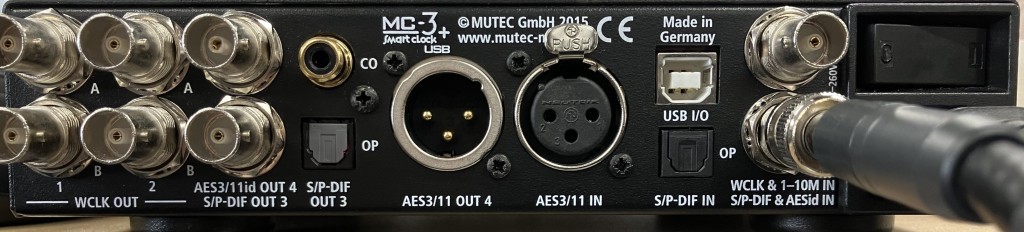

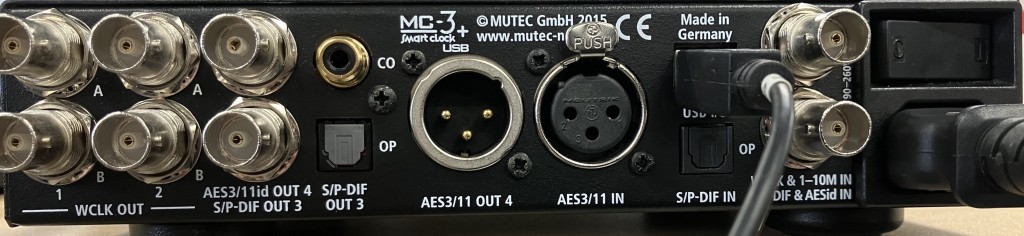

MC-3+USB_rear

roon tested device認証

■USB-DAC を利用したPC オーディオやネットワークオーディオに最適
  • USB オーディオは通常のPCM ストリームだけでなくDoP(DSDAudio over PCM Frames) やDSD ネイティブ入力にも対応。※ USB ポートから受信したDSD/DoP 信号はPCM オーディオにリアルタイム変換され、5 系統のデジタルオーディオに同時出力します。
  • PCM は32bit/192kHz、DoP128、DSD256 までの入力が可能。
  • DDS(Direct Digital Synthesizer) 技術をベースにしたMUTEC 独自の「1G クロック テクノロジー」に更なる最適化を図ってアルゴリズムを高め、接続機器を超低ジッターのクロック信号で正確に同期。極めて高いレベルでデジタルオーディオ信号のリクロックが可能。
  • ルビジウムやセシウムの電子クロック、GPS による外部リファレンスの入力も可能で、スタジオクオリティのデジタルサウンド処理も可能。
  • 標準的なワードクロック、Digidesign ProTools のスーパークロックと呼ばれるワードクロック×256 レートとハイエンドのインターフェースなどに使用される× 512 クロックレートを出力可能で、22.5792MHz および24.576MHz まで対応。ハイレゾを楽しむハイエンドのオーディオ愛好家やプロフェッショナルに質の高いサウンドを提供。
■USB アイソレーターとして機能し、高音質を実現
  • 干渉によるノイズを排除するため、最先端のコンポーネントを採用したほか、USB セクションの電源をデジタルオーディオ回路と分離。ガルバニック絶縁されたUSB アイソレーターとして機能して、高周波干渉の影響を最小限に抑制しており、結果としてUSB ポートを搭載しながら最高グレードの音響性能を発揮することに成功しています。
■フォーマットコンバーターとしても機能
  • USB オーディオ・ストリームとAES3、AES3id、S/PDIF 間の双方向信号変換が可能で、フォーマットコンバーターとして複数のデジタルオーディオ機器を接続できます。USB ポートから受信したDSD/DoP 信号はPCM オーディオにリアルタイム変換され、5 系統のデジタルオーディオ出力に同時変換します。
■クロックディストリビューター機能も
  • 同一の信号を出力する2 系統がペアになった4 系統のワードクロック出力を搭載しており、デジタルオーディオを出力しながら一貫したクロック信号を同時に提供可能なクロックディストリビューターとしても機能。

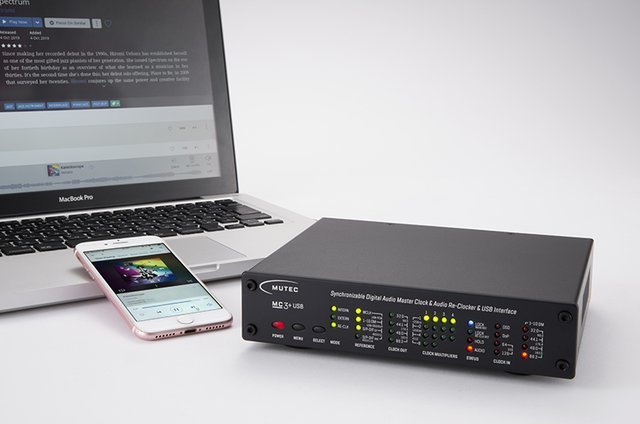

■Roon Tested Device認証を取得
  • Roonを手掛けるRoon Lab社は、対応した製品に対し認証プログラムを用意しており、ネットワークプレイヤーに対しては「Roon Ready」、その他の周辺機器に対しては「Roon Tested Device」といった認証を付与しています。MC-3+USBは、正式にRoon Tested Device認証を受けています。

（※）Windows PC を使用する際は、専用ドライバー「USB Audio Class 2.0 Driver」をインストールする必要があります。Macintosh は、インストール不要です。
  • Windows 10：32bit（× 86）/ 64bit（×64）
  • Windows 8.1：32bit（× 86）/ 64bit（×64）
  • Windows 8：32bit（× 86）/ 64bit（×64）
  • Windows 7：32bit（× 86）/ 64bit（×64）
  • Windows Vista：32bit（×86）/ 64bit（×64）
USB 1.0/USB 2.0 Type I フォーマット（PCM 16bit、PCM 24bit、PCM 32bit、Float 32bit）
ASIO、MME、DirectSound、WASAPI をサポート


1Gクロックテクノロジー   「1G クロックテクノロジー」
MUTEC独自の技術。Mutecの1Gクロックテクノロジーは、現時点でプロオーディオおよびハイエンドマーケットに存在する製品の中でも最高クラスのフィジカル・リファレンス・クロックレートを基にしたDDS（Direct Digital Synthesis）プロセスにより動作しています。PLL回路を使用している製品がDDSクロックを約50～100MHzという低い周波数帯域で処理するのに対して、Mutecの1Gクロック回路は、はるかに高い約1GHzの周波数帯域でDDSプロセスの処理を行います。この1GHz付近の最適値のクロックレートに合わせることにより、これまでにないレベルでの低ジッター・低位相ノイズ、そして今まで以上の正確性を実現しています。
USB入力&出力
インターフェース USB-B×1
フォーマット Type1
分解能 PCM 16 bit, PCM 24 bit, PCM 32 bit, FLOAT 32 bit （ USB 1.0 & USB 2.0）
PCMクロックレート USB 1.0: 44.1 kHz & 48.0 kHz
USB 2.0: 44.1 kHz to 192.0 kHz
DSDクロックレート DSD64, DSD128, DSD256
DoPクロックレート DoP64, DoP128
ワードクロック&1-10.0MHz入力
インターフェース BNC×1、アンバランス型
入力インピーダンス 75Ω、200mV～7.0V
フォーマット&分解能 ワードクロック、ワードクロック× 256、原子クロックまたはGPSクロックリファレンス
サンプリングレート 32.0 kHz～192.0kHz, 1.0, 2.5, 5.0, 10.0MHz, 11.2896MHz, 12.2880MHz
ワードクロック出力
インターフェース BNC×4、アンバランス型
入力インピーダンス 75Ω、200mV～7.0V
フォーマット&分解能 ワードクロック、ワードクロック× 256、スーパークロック
サンプリングレート 32.0 kHz～192.0kHz
音声入力
AES3/11 入力 インターフェース XLR(メス型)×1、トランスバランス型
入力インピーダンス 110Ω、200mV～7.0V
サンプリングレート 32.0kHz～192.0kHz
S/PDIF & AES3id入力 インターフェース BNC×1、アンバランス型
入力インピーダンス 75Ω、200mV～7.0V
サンプリングレート 32.0kHz～192.0kHz
S/PDIF オプチカル入力 インターフェース Toslink×1、EIAJ RC-5720
サンプリングレート 32.0kHz～192.0kHz
音声出力
AES3/11出力 インターフェース XLR3(オス型)×1、トランスバランス型、バッファ出力
出力インピーダンス 110Ω、3.5Vpp
サンプリングレート 44.1kHz～192.0kHz
AES3id出力 インターフェース BNC×1、アンバランス型、バッファ出力
出力インピーダンス 75Ω、1V
サンプリングレート 44.1kHz～192.0kHz
S/PDIF BNC出力 インターフェース BNC×1、アンバランス型、バッファ出力
出力インピーダンス 75Ω、0.5V
サンプリングレート 44.1kHz～192.0kHz
S/PDIFオプチカル出力 インターフェース Toslink×1、EIAJ RC-5720
サンプリングレート 44.1kHz～192.0kHz
S/PDIF　RCA出力 インターフェース コアキシャル×1(RCAメス型)、アンバランス型、バッファ出力
出力インピーダンス 75Ω、0.5Vpp
サンプリングレート 44.1kHz～192.0kHz
電源・寸法
形式 内蔵、スイッチング電源
入力電圧 AC100V、50/60Hz、10W
寸法(突起物除く)・質量 W196×H42×D156mm、1.4kg
MC-3+USB Aluminum

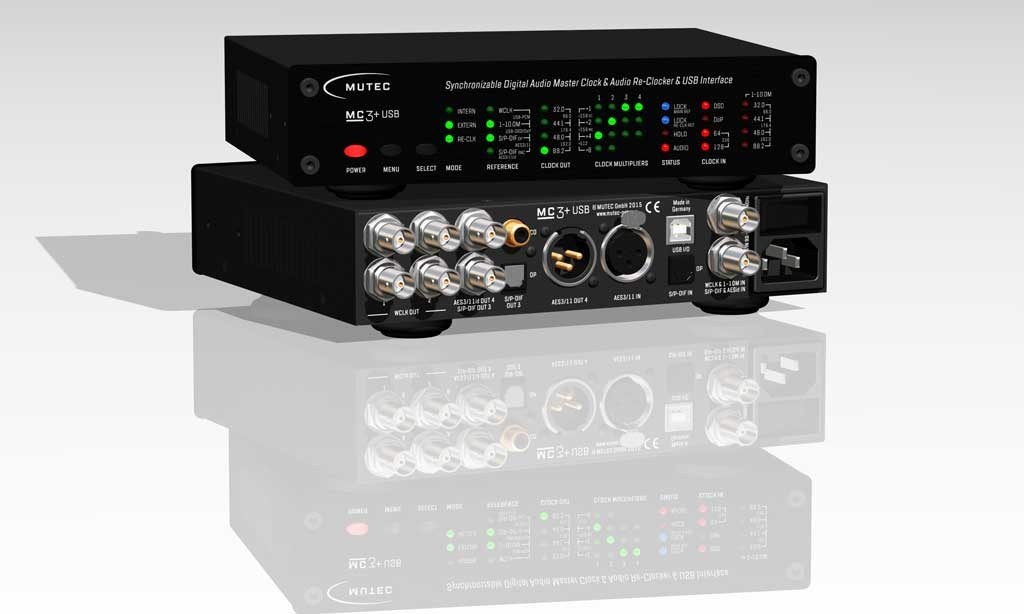

MC-3+USB_al_3d MC-3+USB_al_3d_with_rear

MC-3+USB Black
MC-3+USB_bl_3d MC-3+USB_bl_3d_with_rear

 MC-3+USB Aluminum & MC-3+USB Black

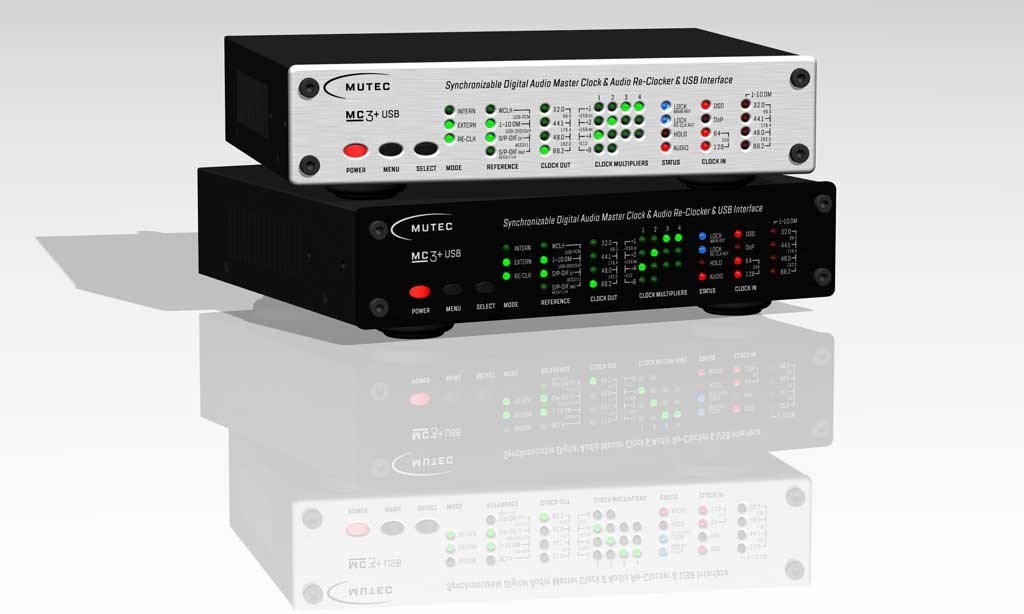

MC-3+USB_al+bl_3d MC-3+USB_3d_rear

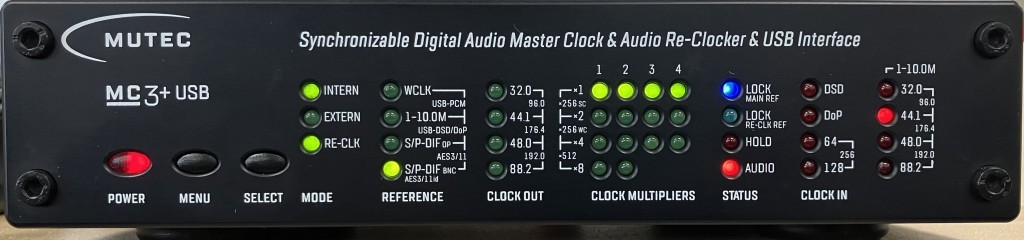

＜SPDIF（コアキシャル）接続時のフロントパネル表示＞

　

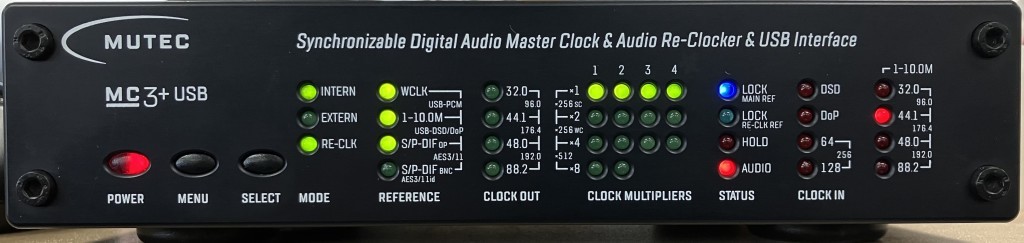

＜USB接続時のフロントパネル表示＞

　

※INTERNモード（内蔵クロック）+RE-CLKモード（リクロックモード）、44.1kHzソースの場合


1Gクロックテクノロジーによる内部クロックを使用した通常のマスタークロックとしての使用のほか、以下のような使い方が可能です。

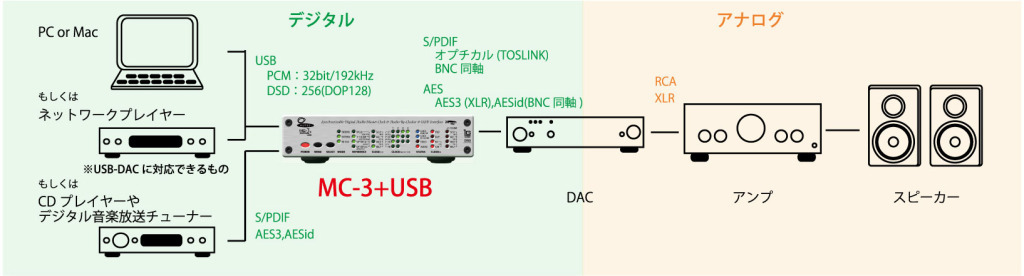

接続例①：USBオーディオやデジタルオーディオを1Gクロックテクノロジーでリクロックして、デジタル出力が可能。
MC-3+USB_使用例1

DELAやfidataなどのネットワークオーディオサーバーならびにその他の機器との動作確認については各社メーカー及び販売代理店にご確認ください。
※ご使用の環境によっては正常に動作しない可能性がございます。必ずしも動作を保証することはできません。

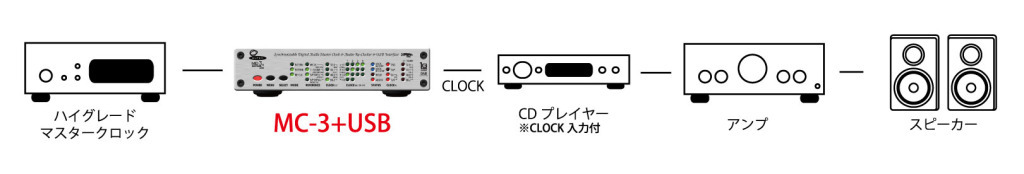

接続例②:外部クロック(10MHz可)入力に1Gクロックテクノロジーをかけ、より低ジッター・低ノイズの高音質に。
MC-3+USB_使用例2

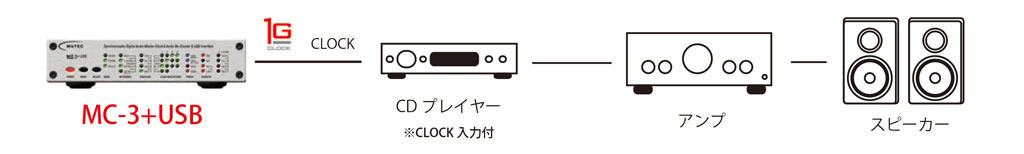

接続例③:既存のシステムに、MC-3+USB を追加してもOK。
MC-3+USB_接続例③

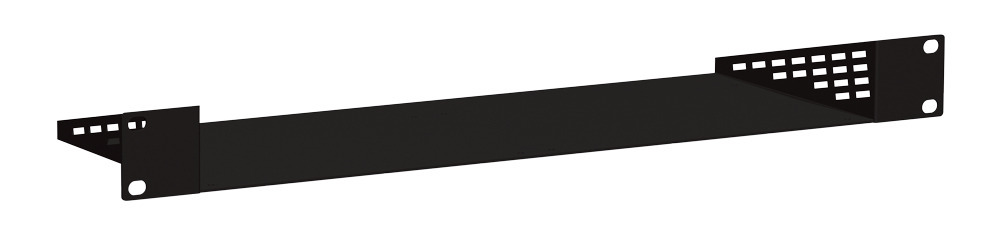

●ラックマウント金具

MW-02/19...............円（税抜 円）..................2 台を1U にマウント

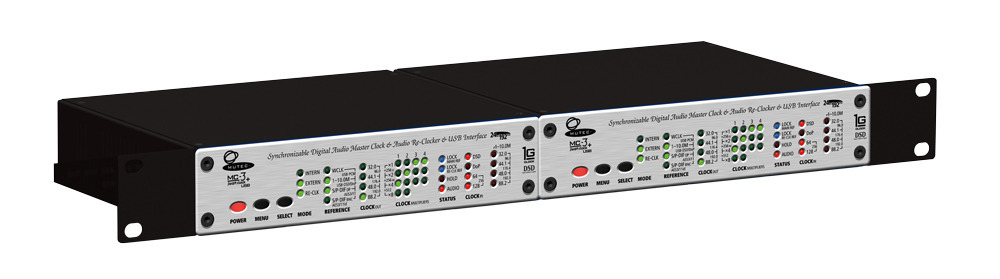

MW-02_19MW-02_19 with MC-3+USB

MW-05/19..................円（税抜 円）.................. 1 台を1U にマウント
MW-05_19 MW-05_19 with MC-3+USB

※ご使用の際は、本体冷却のため、上下に1U 程度のスペースを確保してください。
●リーフレット
オレンジダウンロード

●取扱説明書
取説DOWNLOAD

  店舗名 住所 電話番号
東北 (株)仙台のだや   宮城県仙台市青葉区北目町5-3 022-266-7761
関東 オリオスペック   東京都千代田区外神田2-3-6
成田ビル2階		 03-3526-5777
クサカベ電機(株)   東京都八王子市大和田町6-24-8 042-642-5190
(株)ヴェックス ザ・ステレオ屋 神奈川県横浜市青葉区あざみ野1-5-2 045-903-3900
オーディオ南海 ANNEX MITO 茨城県水戸市吉沢町158 029-248-5003
イケベ楽器パワーレック 渋谷店5F 東京都渋谷区桜丘町24-2
第3富士商事ビル5F＆6F		 03-5456-8809
オーディオ・サトー   栃木県宇都宮市桜3-5-14 028-635-6789
チャレンジャー音響(株)   群馬県高崎市上大類町979-1 027-326-8450
北陸 オーディオスペースコア   福井市新保1-808
クレストデュオ1F		 0776-52-2952
アンティフォン   石川県金沢市間明町1-29 076-292-1475
(株)横浜ベイサイドネット 新潟支社 新潟県燕市秋葉町4-9-54 0256-64-7897
中部 オタイオーディオ(株)   愛知県北名古屋市弥勒寺西1丁目127 0568-21-2700
(株)サンバレー   愛知県刈谷市広小路4-201 0566-24-6881
(株)第一無線   愛知県豊橋市萱町17 0532-54-5245
(株)エーブイサロン   長野県松本市大字水汲62-1-101 0263-46-0456
関西 (株)逸品館 逸品館1号館 大阪府大阪市浪速区日本橋西1－7－28
常盤ビル		 06-6644-9101
(株)逸品館 逸品館3号館 大阪府大阪市浪速区日本橋5-15-8-25
大宝ビル6F		 06-6636-2917
沖縄 シアター＆オーデイオ デザイン   沖縄県那覇市銘苅323-1 098-943-9178
●角田先生に聞く！　MC-3+USBの魅力。
　角田先生レビュー

●逸品館さんの音質比較 試聴レビュー（※外部サイトに移動します）
　逸品館さんレビュー記事バナー

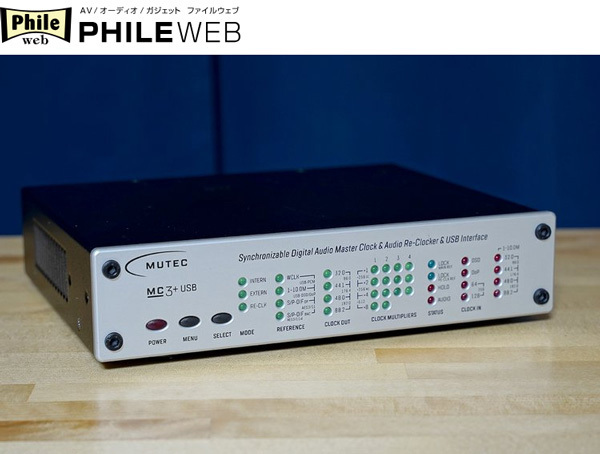

●Philewebに記事が掲載されました。
