REF10 NANO
多くの称賛を得ているREF10のテクノロジーをベースに
上級モデルに迫るクオリティを実現

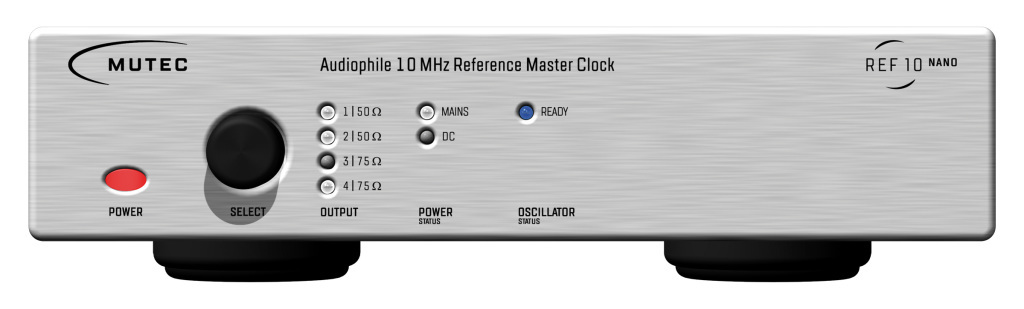

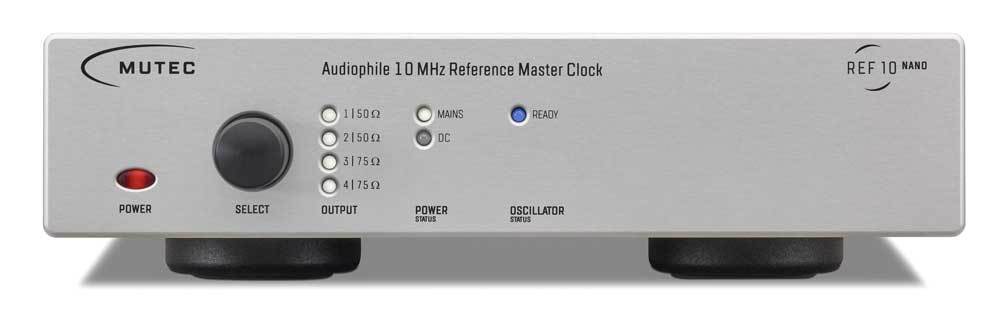

REF10 NANO Silver　※他製品の「Aluminum」と同色
オープンプライス　（10MHzリファレンス・マスタークロックジェネレーター)

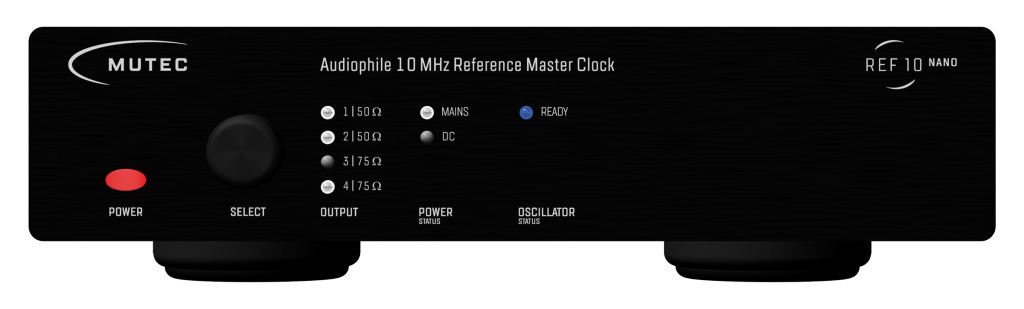

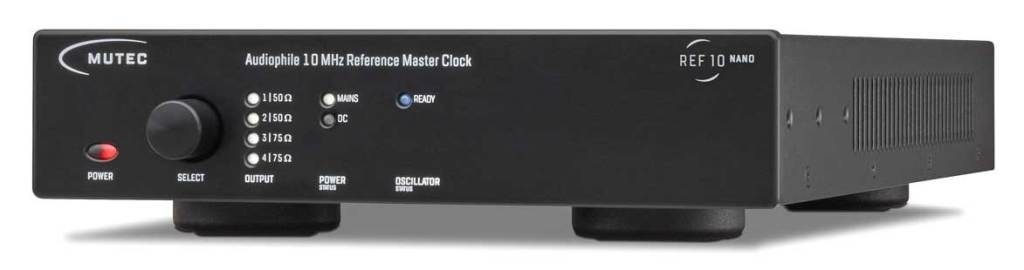

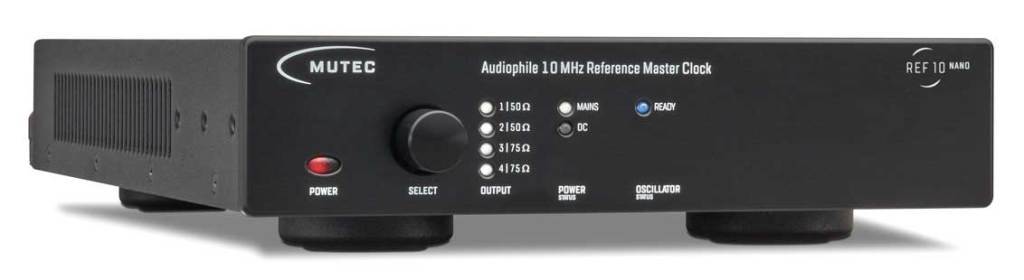

REF10 NANO Black
オープンプライス　（10MHzリファレンス・マスタークロックジェネレーター）

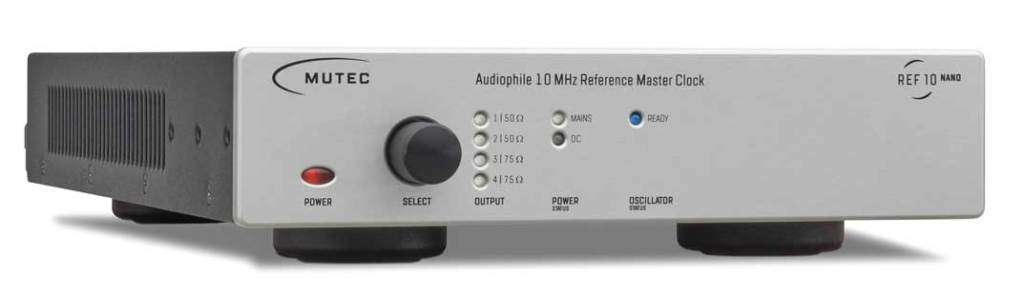

REF10 NANO Silver

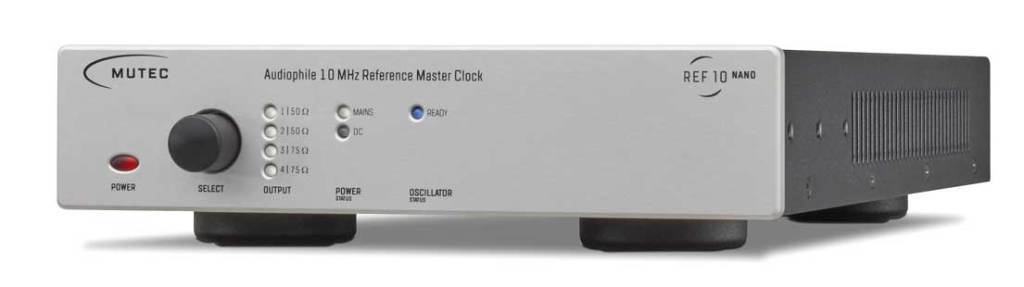

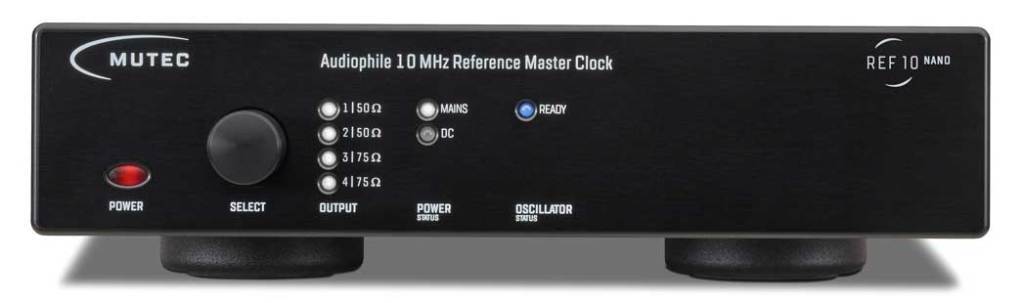

REF10 NANO Black





■ドイツ国内で生産された低位相ノイズOCXOを採用
  • REF10 NANOは、多くの顧客やレビュアーから賞賛されているREF10のテクノロジーをベースにしたコンパクトモデル。
  • ドイツ国内で生産され厳しいチェックをクリアしたOCXOを搭載。
  • クロックの性能を左右するオシレーターの選定にあたり、MUTEC のR&D のエンジニアたちは、電源を入れたまま10 年といった長期にわたる運用に有用なルビジウムやセシウムを用いた「電子クロック」は、数秒の時間間隔で変動するデジタルオーディオにとって有用性はないと判断して、OCXOを選択。
  • OCXOは、専用の筐体の中にオシレーターを収めた機構になっており、周囲温度変化に対する周波数安定度を高めてデジタル信号処理の確度を向上。

■低ノイズ電源を各所に配置
  • 電源はデジタル信号処理全体の品質に重要な役割を果たす重要なコンポーネント。特にOCXOには徹底したノイズ対策を施し、超低ノイズ電源電圧を他の回路から完全に絶縁。
  • 各回路は、相互干渉を起こさないよう低域に最適化された超低ノイズ電源を個別に採用。
  • クロックの分配回路と増幅回路も極めて低ノイズに抑えられているため、OCXOの基準クロック信号は実質的に損失なく4系統の出力に到達し、デジタルオーディオの低域から高域までの広範囲において優れたパフォーマンスを発揮。
  • 外部電源にも対応しており、内部電源をバイパス可能。さらなる高音質を追及できる設計。
  • クロック信号の立ち上がり時間がオーディオ性能にとって重要であるという認識に基づき、REF10 NANOにはスルーレートが非常に高く、リップルの最も少ない矩形波信号を選択。エッジの急峻さが優れたロック精度につながり、受信側のジッターを最小限に抑制。その結果、REF10 NANOに接続された全ての機器のサウンドがさらに向上。
■徹底したノイズ除去
  • クロック信号からジッターと位相ノイズを可能な限り除去するため、電源以外にも対策を施行。
  • 高周波干渉から電子回路を保護するため、REF10 NANOにスチール製の筐体を採用。一般的に使用されているアルミケースに比べ、外部干渉に対する絶縁性に優れた性能を発揮。
  • グランドループによるハムノイズを避けるため、REF10 NANOの出力段は全てガルバニック絶縁。
  • 4系統のクロック出力はそれぞれ個別にON/OFFでき、必要な出力だけがアクティブになるため、高周波領域での相互干渉を可能な限り抑制可能。
■クリアなサウンドの出現
  • REF10 NANOをオーディオシステムに取り入れることで、互換性のあるD/Aコンバーター、ネットワークスイッチ、サーバー、ストリーマー、CDプレーヤー、クロックジェネレーター、リクロッカーなどのデジタル・サウンドを向上。
  • REF10 NANOの出力は50Ωと75Ωに対応しており、他メーカーの様々な機器との接続も容易。
  • プロフェッショナル・スタジオや自宅のオーディオルームなど、どのような使用例でも音質の向上は明らかで、より高い透明感、より明瞭な低音、より明確な楽器の存在感、より鮮明なイメージングを体感可能。

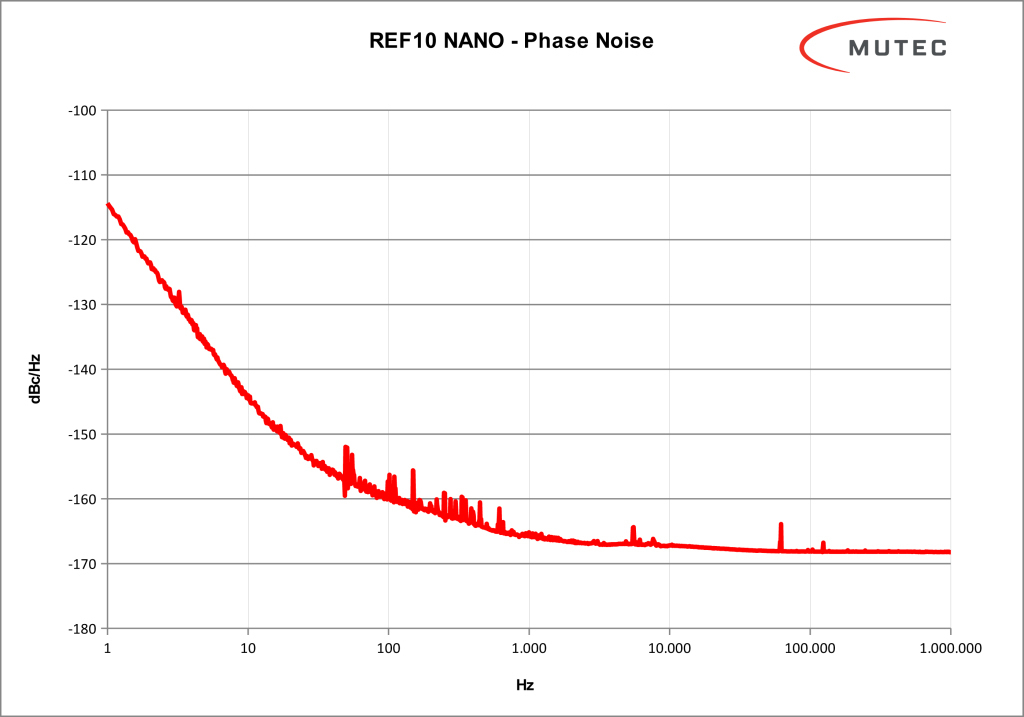

▲REF10 NANOの出力で測定した位相ノイズ

位相ノイズ dBc/Hz
1 Hz: ≤ -112
10 Hz: ≤ -142
100 Hz: ≤ -158
1000 Hz: ≤ -164
Noise floor: ≤ -167

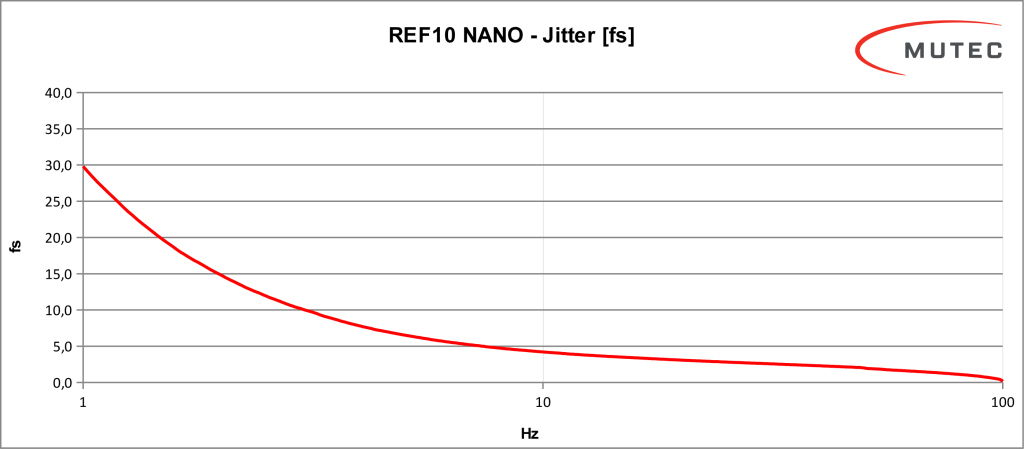

▲REF10 NANOの出力で測定したジッター性能

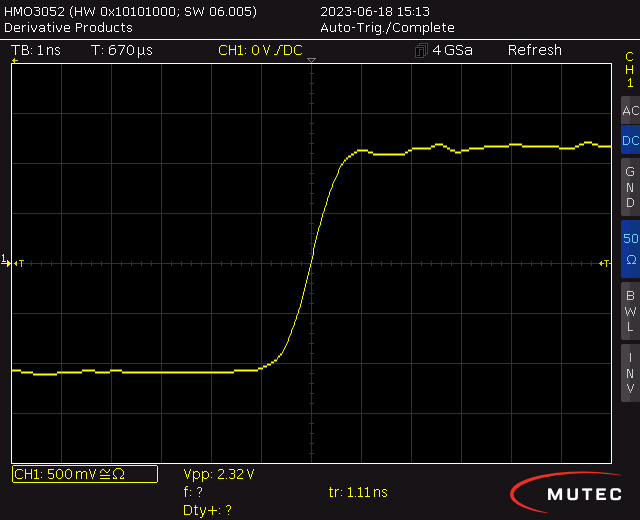

▲REF10 NANOの極めて高いスルーレート、
最低リップルの矩形波信号

▼マスタークロック・ジェネレーター「MC-3+USB」と組み合わせで更なる高音質を実現。
  • MC-3+USB に搭載されている独自技術の「1G クロックテクノロジー」との相乗効果により、これまで以上の正確性と低ジッター・低位相ノイズを実現。
  • システム全体の機能と音質をさらに向上。

　MUTECのMC-3+やMC-3+USBをお持ちの方に最適なアップグレードです。

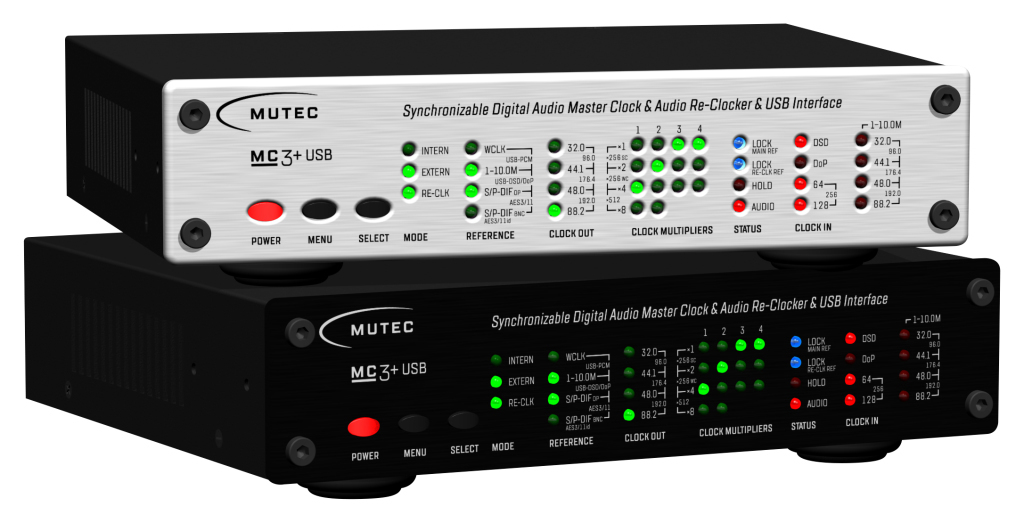

▲MC-3+USB
インターフェース
・BNC×２、50Ω終端、アンバランス
・BNC×２、75Ω終端、アンバランス
全クロック出力の信号フォーマット
・矩形波、10MHz、 ≈ 2 Vpp、 ≈ 1V RMS、50:50 負荷サイクル
クロック生成
・形式 10MHz 超低位相ノイズ恒温槽付水晶発振器（OCXO）
・周波数精度（出荷時） < ± 0.01 ppm
・温度範囲に対する周波数安定性  -20°C ～ +70°C で± 0.03 ppm 未満
・短時間安定性（アラン分散）  2× 10-12（標準値、Tau = 1s）
・30 日間稼働後のエージング ± 0.0002 ppm 未満（1 日当たり）、± 0.03 ppm 未満（1 年目）、± 0.2 ppm 未満（10 年目）
・ウォームアップ時間（+25℃時） 5 分未満
電源
・形式 内部セルフ・スイッチング電源
・入力電圧 85～305 V、50/60 Hz
・消費電力 7 W（オシレーター・ウォームアップ時）、4W（通常動作時）
DC電源　※下記注意事項を参照
・入力電圧 15 V±0.5V
・消費電力 7 W（オシレーター・ウォームアップ時）、4 W（通常動作時）
筐体
・寸法 W196×H44 ×D300 mm（コネクターおよびフットを除く）
・素材 1.5 mm スチール
・色 ブラック（粉体塗装）
・質量 2.07kg
前面パネル
・寸法 W198 ×H44 ×D6 mm
・素材 アルミ
・仕上げ 陽極酸化処理（陽極酸化またはシルクスクリーン印刷を含む）
・色 シルバー(REF10 NANO Silver)またはブラック(REF10 NANO Black)
※シルバーは、他製品の「Aluminum」と同色

※DC電源についての注意事項

・入力電圧：15 V±0.5V センタープラス
・お客様ご自身で加工が可能な方向けにDC電源のコネクターが同梱されています。
　　製品情報：Lumberg 1636 05
　　外径：6.5mm、内径：4.3mm、センターピン径：1.4m
・ご自身で加工されたDC電源ケーブルを使用する場合は、機能保証の対象外となります。
　お客様の責任のもと充分注意してご使用ください。

REF10 NANO Silver
　　

REF10 NANO Black

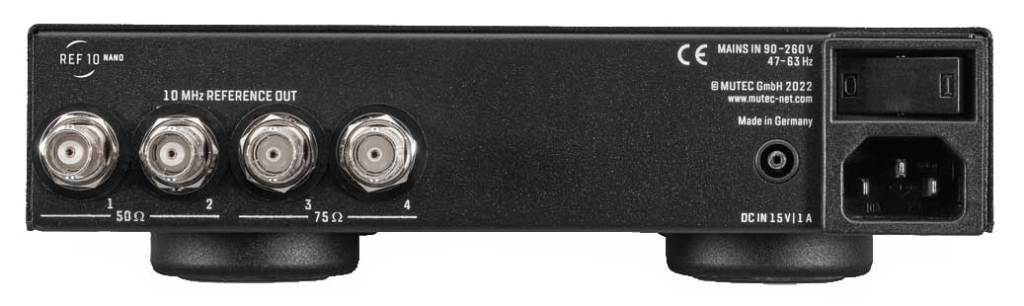

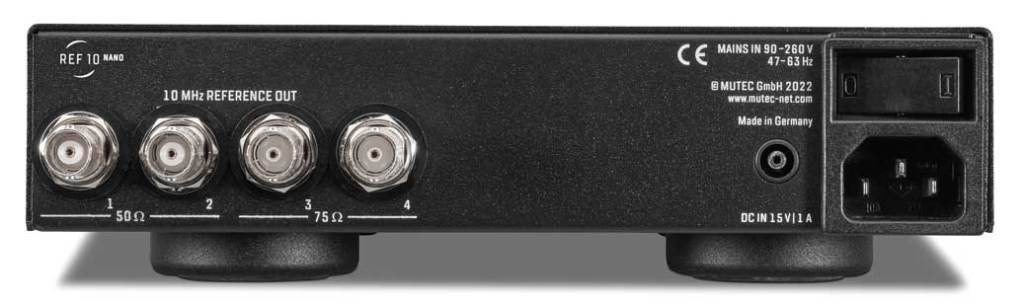

REF10 NANO リアパネル
　
●接続例①

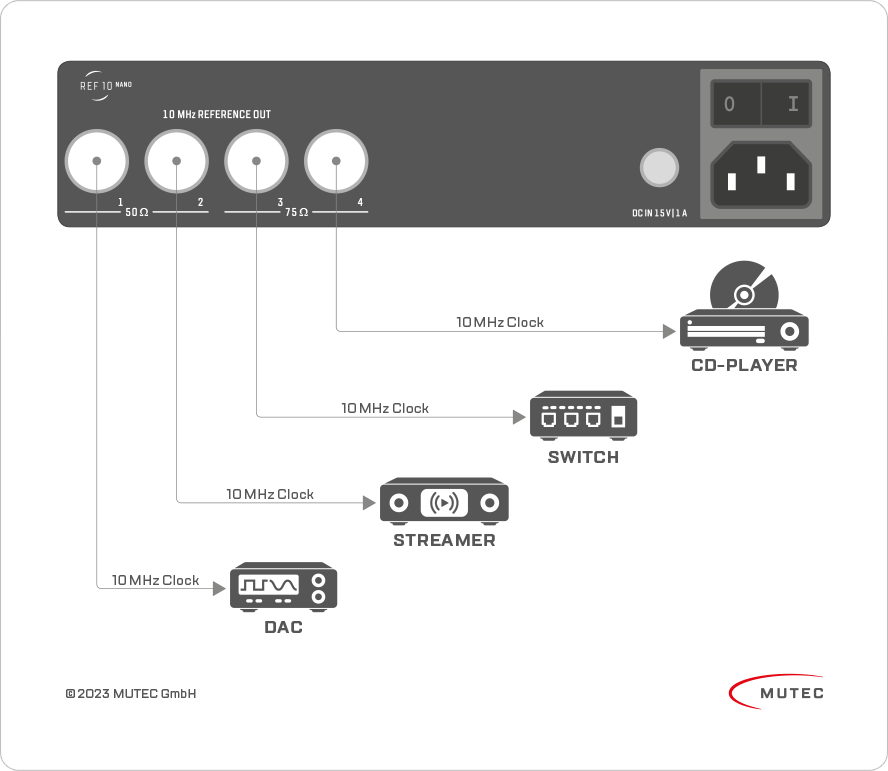

最も簡単な使用例です。合計4 系統のクロック出力により、システム内の10 MHz 対応機器はそれぞれ専用のクロック供給を受けることができます。


●接続例②

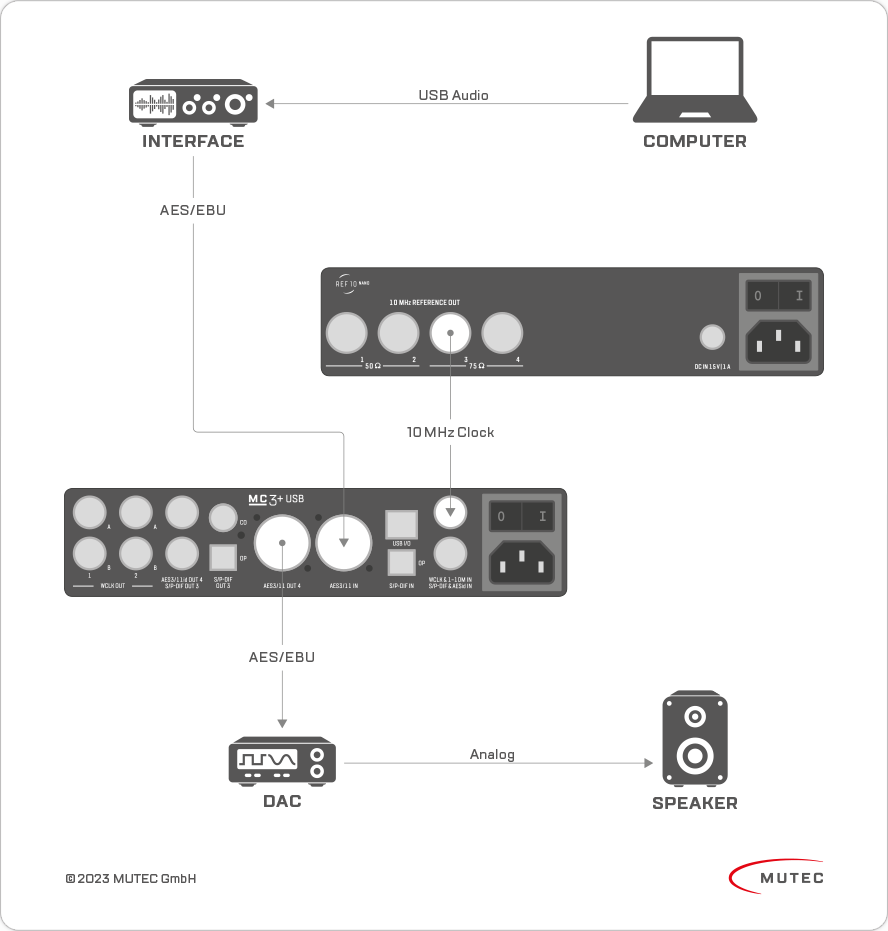

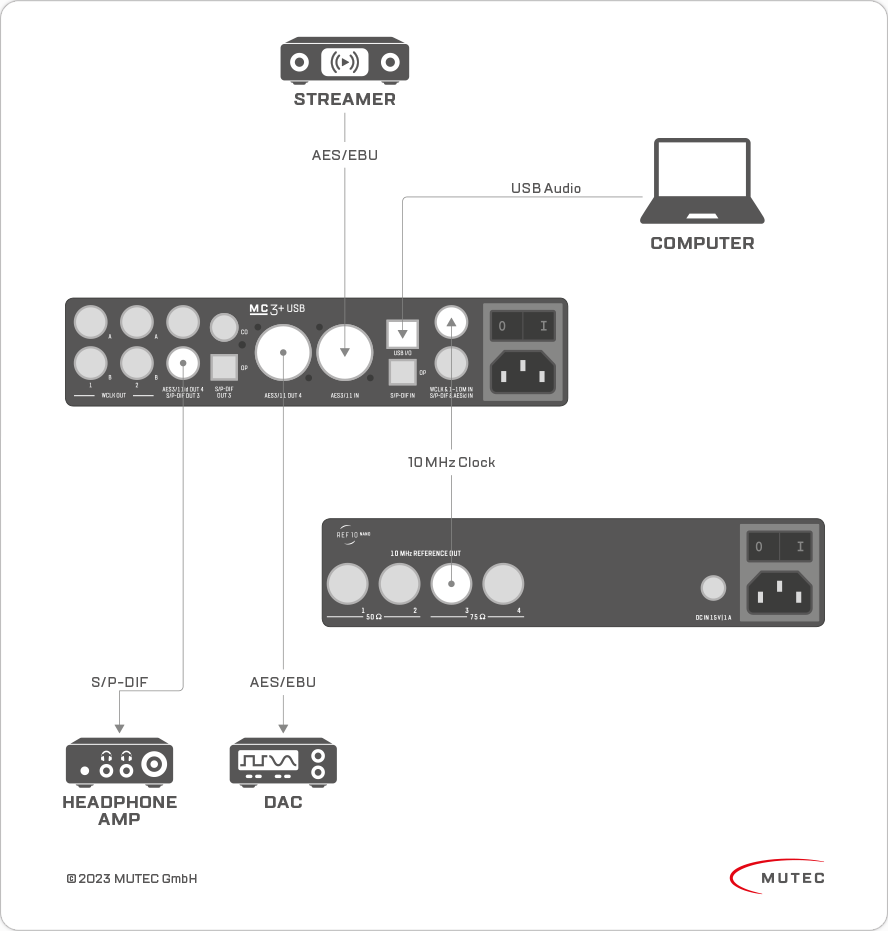

このアプリケーション例では、AES/EBU とUSB インターフェースを介して音楽を再生するために使用される2 つのデジタルソースがあります。MUTEC MC-3+USB は、DAC（D/A コンバーター）やヘッドホンアンプにオーディオ信号を送る前にジッターを除去し、オーディオ信号を改善するオーディオ・リクロッカーとして機能します。


●接続例③

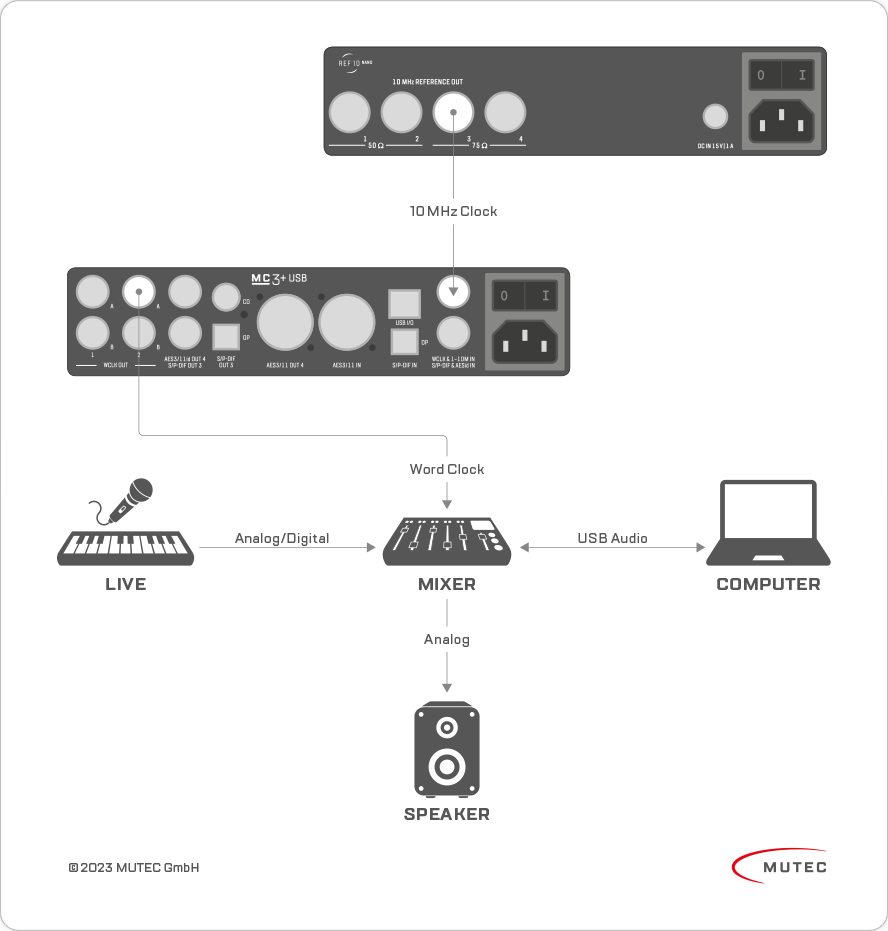

プロオーディオでの使用例です。REF10 NANO が中心のマスタークロックとして機能しています。
プロオーディオでの使用例

●接続例④
「ワードクロック信号のジッター低下」と「クロック精度の向上」の2 つの方法でワードクロック生成を強化します。
●取扱説明書
取説DOWNLOAD
