MC-7
高精度のクロック信号を最大11系統に分配する、
ワードクロック・ディストリビューター
※突起物除く
MC-7 完了品 ワードクロック・ディストリビューター/コンバーター
特長
入力したクロック信号を、任意のクロック周波数に変換して最大11 系統に分配するワードクロック・ディストリビューター/ コンバーター。入出力は、ワードクロック、AES3/11、S/PDIF( コアキシャル)、S/PDIF(オプティカル) に対応。
クロック周波数の変換を行うコンバーターとしても機能。クロック周波数は、1 系統（ワードクロック出力はA/B ペア）ごとに設定できるため、同時に異なる周波数のクロック信号を送出可能。
AES3/11 またはS/PDIF のいずれかに入力したデジタルオーディオ信号を、そのまま出力する[REF PASS 機能] を搭載。AES3/11 で設定した場合、AES3/11 入力の信号がAES3/11 出力からそのまま送出され、AES3/11 以外の出力からは通常通りクロック信号のみ送出。入力したデジタルオーディオ信号をリファレンスとして外部機器の同期を行いながら、オーディオ信号もそのまま利用可能。
高品位PLL 回路を搭載し、信号のコンディションに左右される事なく、常に低ジッターで高精度なクロック信号を送出。
不安定なクロック信号もMC-7 内部で補正・再生を行い、安定したクロック信号を供給する[HOLD 機能] も搭載。万が一リファレンスクロック信号が途切れた場合にも、安定した信号の供給を約束。
ワードクロック出力
- ワードクロック：25.0kHz ～ 200.0kHz、11.2896MHz
+12.2 88MHz (Super Clock 対応) - AES3/11、S/PDIF（コアキシャル）、S/PDIF（オプティカル）：25.0kHz ～ 200.0MHz
- ラックマウントオプション
MW-02/19 円（税抜 円）：2台を1Uにラック
MW-05/19 円（税抜 円）：1台を1Uにラック

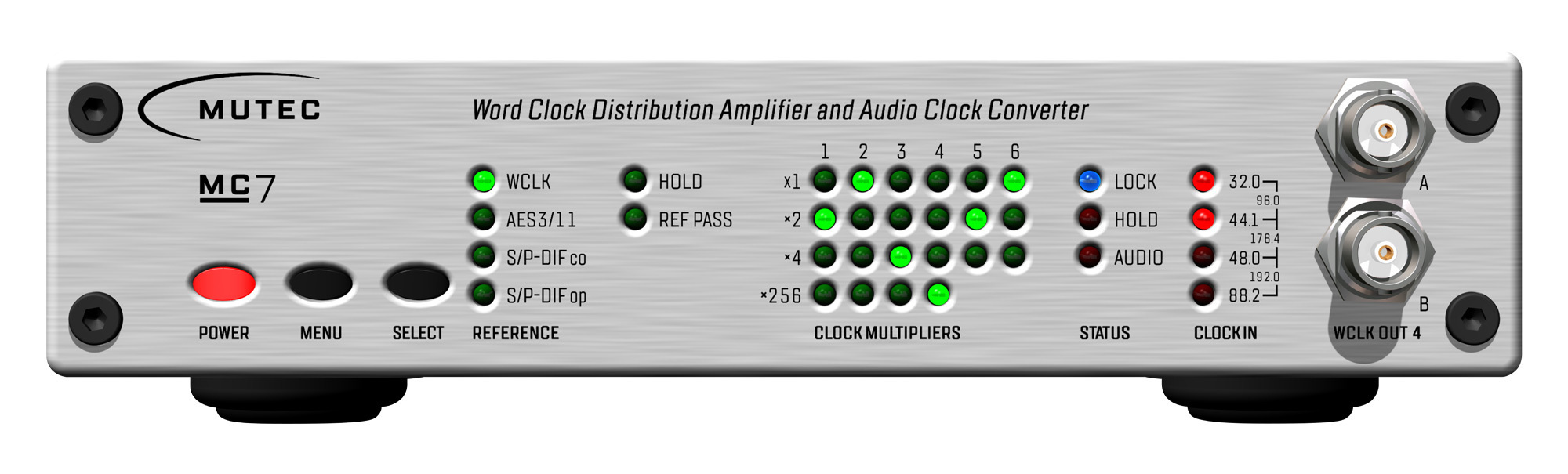

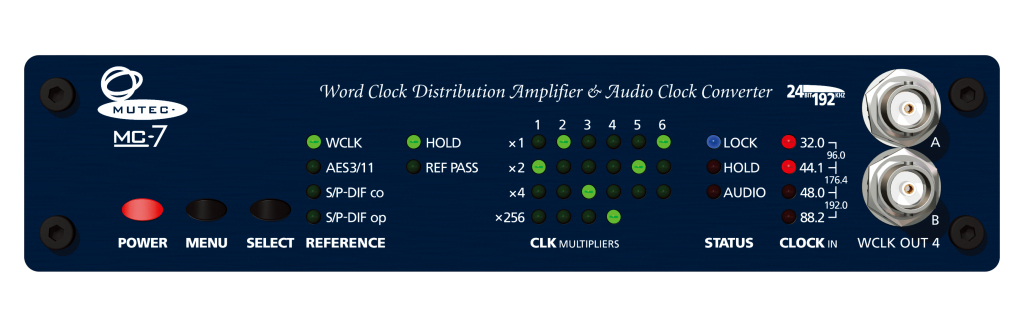

※フロントパネルのデザインが変更になりました(2014)

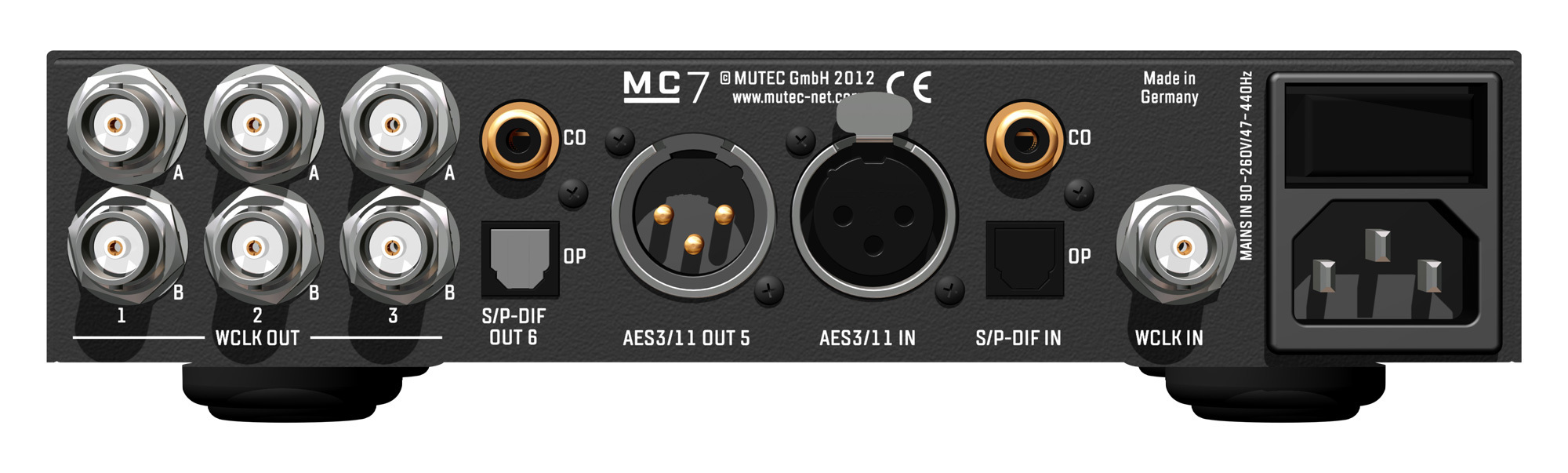

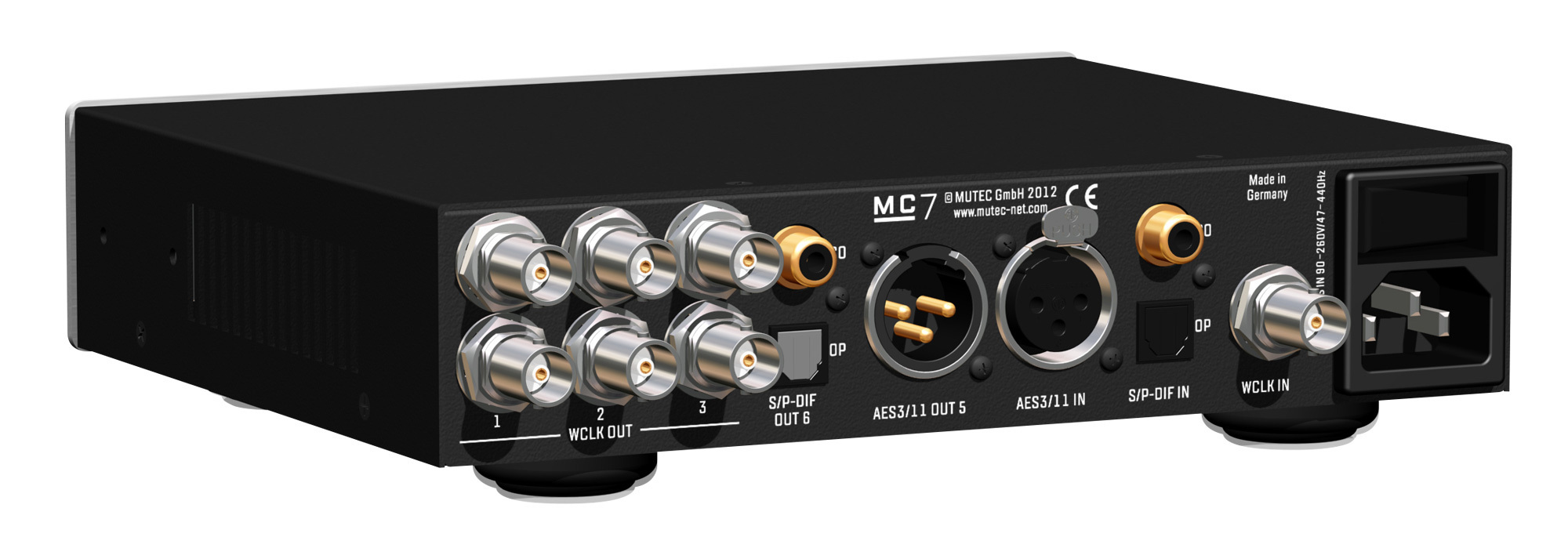

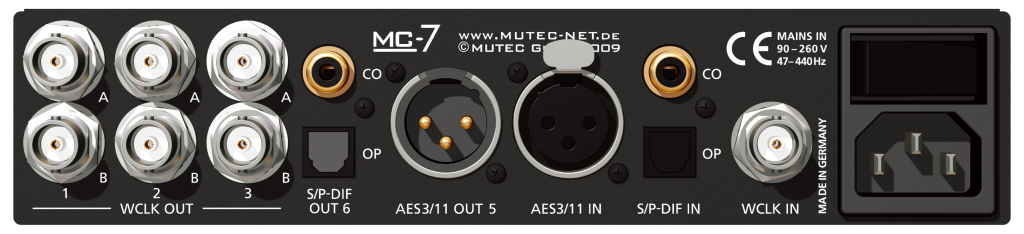

製品画像
仕様
| ■入力 | ||
| ワードクロック入力 | インターフェース | BNC × 1、200mV-7V、アンバランス型、入力インピーダンス75 Ω |
| ロック範囲 | 25.0kHz ～ 200.0kHz、11.2896MHz+12.2 |
|
| AES3/11 入力 | インターフェース | XLR3( メス型) × 1、トランスバランス型、入力インピーダンス110 Ω、200mV-7.0V |
| フォーマット | AES3-1992/2003、AES11-1997/2003 |
|
| 分解能 | 16 ～ 24 bits | |
| ロック範囲 | 25.0kHz ～ 200.0kHz | |
| S/PDIF コアキシャル入力 | インターフェース | コアキシャル× 1(Cinch/RCA メス型)、アンバランス、0.5Vpp@75 Ω、出力インピーダンス75 Ω |
| フォーマット | IEC60958 | |
| 分解能 | 16 ～ 24 bits | |
| ロック範囲 | 25.0kHz ～ 200.0kHz | |
| S/PDIF オプティカル入力 | インターフェース | Toslink × 1、EIAJ RC-5720 |
| フォーマット | IEC60958 | |
| 分解能 | 16 ～ 24 bits | |
| ロック範囲 | 25.0kHz ～ 200.0kHz | |
| ■出力 | ||
| ワードクロック出力 | インターフェース | BNC × 8、3.5V@22 Ω、アンバランス型、バッファ出力 |
| 出力クロックレート | 25.0kHz ～ 200.0kHz、11.2896MHz+12.2 |
|
| AES3/11 出力 | インターフェース | XLR3( オス型) × 1、トランスバランス型、3.5Vpp@110 Ω、出力インピーダンス110 Ω、バッファ出力 |
| フォーマット | AES3-1992/2003、AES11-1997/2003 |
|
| 分解能 | 24 bits | |
| 出力クロックレート | 25.0kHz ～ 200.0kHz | |
| S/PDIF コアキシャル出力 | インターフェース | BNC × 1、200mV-7V、アンバランス型、出力インピーダンス75 Ω、バッファ出力 |
| フォーマット | IEC60958 | |
| 分解能 | 24 bits | |
| 出力クロックレート | 25.0kHz ～ 200.0kHz | |
| S/PDIF オプティカル出力 | インターフェース | Toslink × 1、EIAJ RC-5720 |
| フォーマット | IEC60958 | |
| 分解能 | 24 bits | |
| 出力クロックレート | 25.0kHz ～ 200.0kHz | |
| ■内部リファレンスクロック | ||
| オシレーター形式 | TCXO、温度補償型水晶発振器 | |
| クロック精度( 出荷時) | ± 0.5ppm 以下 | |
| 動作温度 | -10℃～ +60℃ | |
| クロックジッター | 10ps（RMS) 以下 | |
| ■電源・寸法 | ||
| 形式 | 内蔵、スイッチング電源 | |
| 入力電圧 | AC100V、50/60Hz、10W | |
| 寸法・質量 | W196 × H44 × D156mm、0.75kg | |
