ワイヤレスシステム

PG4 B型

PG4　※本製品はメーカー生産完了品です(2013.5)。

Performance Gear Wireless用ダイバーシティー受信機（単品モデル）。

  • ●アンテナ内蔵でコンパクト。
  • ●ノイズを抑える「VriableCompanding Ratio」を採用。
  • ●Shure独自のチャンネルプランにより、最大3波までの同時運用が可能。

  • このモデルをセットにしたワイヤレスシステム
  • ・PG24/PG58　（ボーカリスト・セット）
  • ・PG14　（ギタリスト・セット）
  • ・PG14/PG30　（ヘッドウォーン・セット）
  • ・PG14/PG185　（スピーチ・会議セット）




PG4

仕様

システム性能

●到達距離：約50m(標準環境における最大値)
●周波数特性：45～15kHz(システム全体の帯域幅はマイクヘッドにより変動)



  • ●受信周波数：B型（806-810MHz）10チャンネルのうちの任意の1チャンネル
  • ●音声出力：
  • ・形式

    -バランス（XLR3ピン、オス）

    -アンバランス（フォーンジャック）

  • ・インピーダンス/200Ω（バランス）、1kΩ（アンバランス）
  • ・レベル

    -バランス：ー19dBV（100kΩ負荷）

    -アンバランス：ー5dBV（100kΩ負荷）

  • ●RF感度（12dB SINAD）：−105dBm（標準）
  • ●電源：DC12～18V（160ｍA）、ACアダプター（AC100V、50/60Hz）
  • ●寸法・質量：幅188×奥行103×高40mm、241g
  • ●付属品：ACアダプター

TOPへ戻る

各部の名称

PG4各部の名称

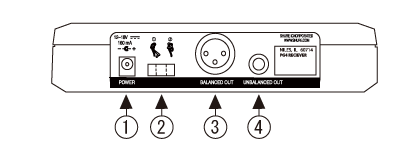

■リアパネル

 (1)電源入力コネクター

 (2)コードループタイ（電源コネクターが抜けないようにコードを留めるループ）

 (3)ローインピーダンス・バランス出力コネクター（XLR3ピン、オス）

 (4)ハイインピーダンス・アンバランス出力コネクター（フォーンジャック）
