AD4

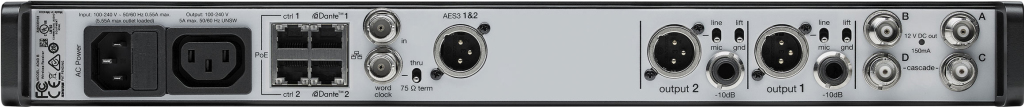

2チャンネルモデル
AD4DJ-A 【新周波数帯域(WS帯)】
AD4DJ-Z16 【新周波数帯域(1.2GHz帯)】
AD4DJ-B 【新周波数帯域(WS帯、専用帯)】【B型】

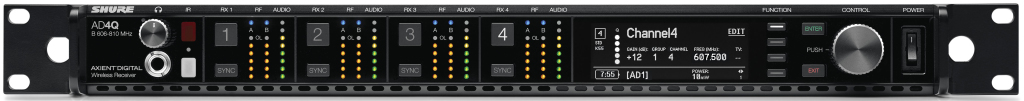

4チャンネルモデル
AD4QJ-A 【新周波数帯域(WS帯)】
AD4QJ-Z16 【新周波数帯域(1.2GHz帯)】
AD4QJ-B 【新周波数帯域(WS帯、専用帯)】【B型】
※新周波数帯域を使用する際は免許が必要です。
免許申請に関してはこちら( https://www.hib
※運用周波数に応じてモデル名末尾が変わります。詳しくは下記表をご覧ください。
| モデル名末尾 | A | B | Z16 |
| 対応周波数 | 470～636MHz |
606～810MHz |
1240-1260MHz (1252-1253MHz除く) |
AD/ADX送信機に対応。デジタル・トゥルー・ダイバーシティによりRF障害に対する耐性を向上。
- ● 3モデルで全帯域をカバー。従来モデルと比べ圧倒的に少ない機材で日本全国に対応可能。
- ● 各チャンネルをデジタル・トゥルー・ダイバーシティで受信しているため、マルチパス干渉やフェージングなどのRF障害に対する耐性を向上。明瞭度の高い優れた音質を提供。
- ● 各チャンネルで安定した運用が可能なデジタルのデータクオリティーが受信できているかどうかを常時査定するチャンネル・クオリティー機能を搭載。受信状況の把握を可能にする5セグメントのチャンネル・クオリティーメーターも装備。
- ● AD4Qは、QuadversityTM機能を搭載。2chの受信に制限し、4本のアンテナを1つのチャンネルに割り当てることで、運用距離の拡大やゾーニングが可能。RF障害に対する耐性を向上しており、あらゆる電波干渉を回避し、安定性を飛躍的に強化。
- ● Wireless Workbench 6ソフトウェアとShurePlusTM Channelsアプリによるネットワークコントロールが可能。

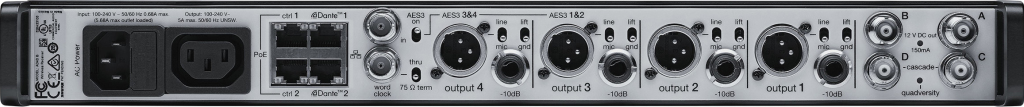

- ● AD4DはAES3デジタル出力端子を独立して用意。AD4QはXLRとAES3の切替スイッチを装備し、アナログ出力だけでなく、Dante、AES3、AES67のデジタル出力に対応。
- ● 4つのイーサネットポートを装備し、Danteネットワークとネットワークコントロールの設定が可能。Danteネットワークのリダンダントにも対応。
- ● Danteネットワーク内の機器をモニタリングするDante Browse機能のほか、ネットワーク内すべてのAXT Digital受信機の検聴を簡単に行えるDante Cue機能を搭載。
- ● 抜け防止のロック機構のついたACコネクターを採用。
- ● リダンダント電源に対応するDC電源モジュールをオプションで用意。
■システム性能
| 到達距離 | 空中線出力10mW：約100m ※見通しの良い屋外で使用した場合。使用環境によって異なる。 |
| レイテンシー(システム全体) | 2ms(通常モード)、2.9ms(ハイデンシティーモード) |
| 周波数特性 | 20Hz～20kHz、±1dB ※ハンドヘルド型送信機はマイクヘッドにより変動 |
| ダイナミックレンジ | 120dB以上(アナログ出力)、130dB(Dante出力) |
| 受信チャンネル数 | 2(AD4DJ)または4(AD4QJ) | |
| 受信周波数 | -A:470～636MHz、-B:606～810MHz、-Z16：1240.125～1251.875MHz、1253.125～1259.875MHz | |
| アンテナ入力 | インピーダンス | 50Ω |
| コネクター | BNC | |
| アクティブアンテナ用電源電圧 | DC12～13.5V、最大150mA | |
| RF感度 | －98dBm@10～5BER | |
| 音声出力 | 形式 | トランスバランス(XLR3ピン、フォーンジャック) |
| インピーダンス | 100Ω | |
| 最大出力レベル | －12dBV（マイク)、+18dBV(ライン)、+8dBV（フォーンジャック) | |
| 使用電源 | AC100V、50/60Hz | |
| 消費電力 | 26W | |
| 寸法・質量 | 幅483×高44×奥行333mm(除突起)、4.6kg | |

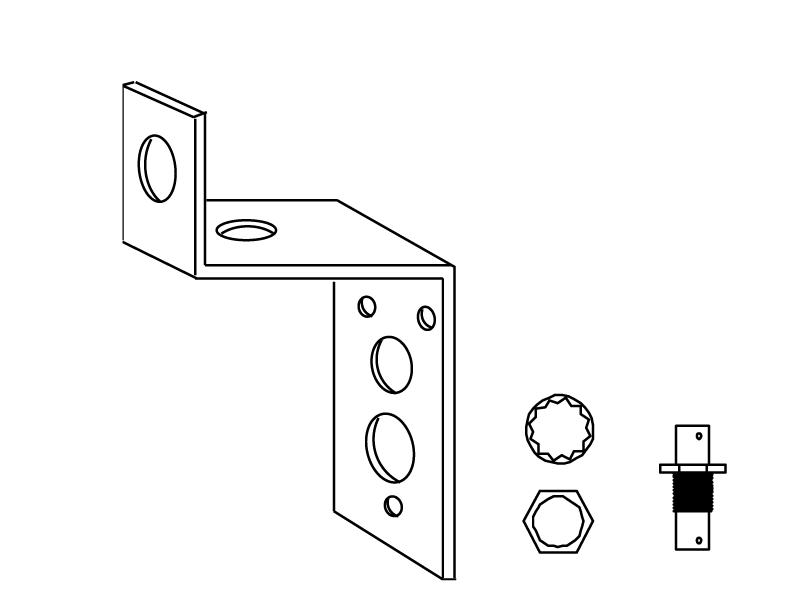

| 付属品 | 1/2波長アンテナ×2(-A：UA8-470-636×2、-B：UA8-606-810×2)、ハードウェアキット一式、50Ω同軸ケーブル（約55cm)、50Ω同軸ケーブル(約85cm)、50Ω同軸ケーブル(カスケード接続用)×2、ロック式電源ケーブル(約230cm)、電源カスケードケーブル(約30cm)、イーサネットケーブル(約90cm)、イーサネットジャンパーケーブル(約20cm) | |
