ワイヤレスシステム

UA845UWB-J

UA845UWB-J　

アンテナ分配器

  • ●最大5台の受信機を接続可能。
  • ●RFのカスケード出力が可能。
  • ●AC電源およびDC15V(2.5A)の電源供給が可能。
  • ●対応周波数帯域：新周波数帯域・B型(470-960MHz)、1.2GHz帯(1240-1260MHz)。
  • ●寸法・質量：幅483×高45×奥行295mm、3.3kg
  • ●付属品：ロック式DC電源コード(ULXD4用)×4、非ロック式DC電源コード(QLXD4、BLX4R用)×4、55センチBNCケーブル×10、180センチBNCケーブル×2、バルクヘッドアダプター×2、AC電源ケーブル(IEC)×1AC電源カスケードケーブル(2台目のUA845UWBまたはUR4、ULXD4D、ULXD4Q受信機接続用)×1、ラックマウント金具キット一式
  • ● 対応製品：AD4D、AD4Q、ULXD4、ULXD4D、ULXD4Q、QLXD4J、BLX4R







UA845UWB-J

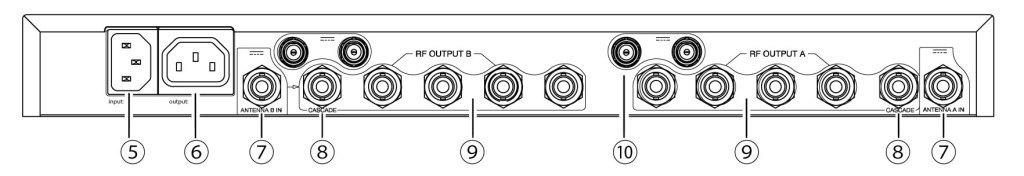

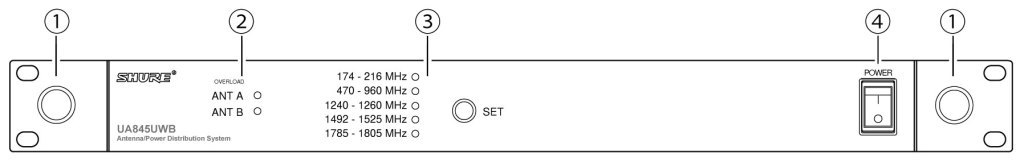

各部の名称

UA845UWB-J

UA845UWB-J

 (1)アンテナマウント用ホール

 (2)RF電源インジケーター

 (3)周波数選択

 (4)電源スイッチ

 (5)AC電源入力コネクター

 (6)AC電源出力コネクター

 (7)アンテナポート(BNC)

 (8)RFカスケードコネクター(BNC)

 (9)RF出力コネクター(BNC)

 (10)15VDCコネクター
