AVN-DIO20　MADI-Dante®コンバーター

SONIFEXのAVN-DIO20はMADIおよびAES3からDante®のコンバーターです。
MADIは64ch、AESは8chの音声をDante®ネットワークに乗せる事が可能です。
スタジオやマスターで使用しているMADIをDante®ネットワークに乗せ換えることができる非常に便利な商品です。

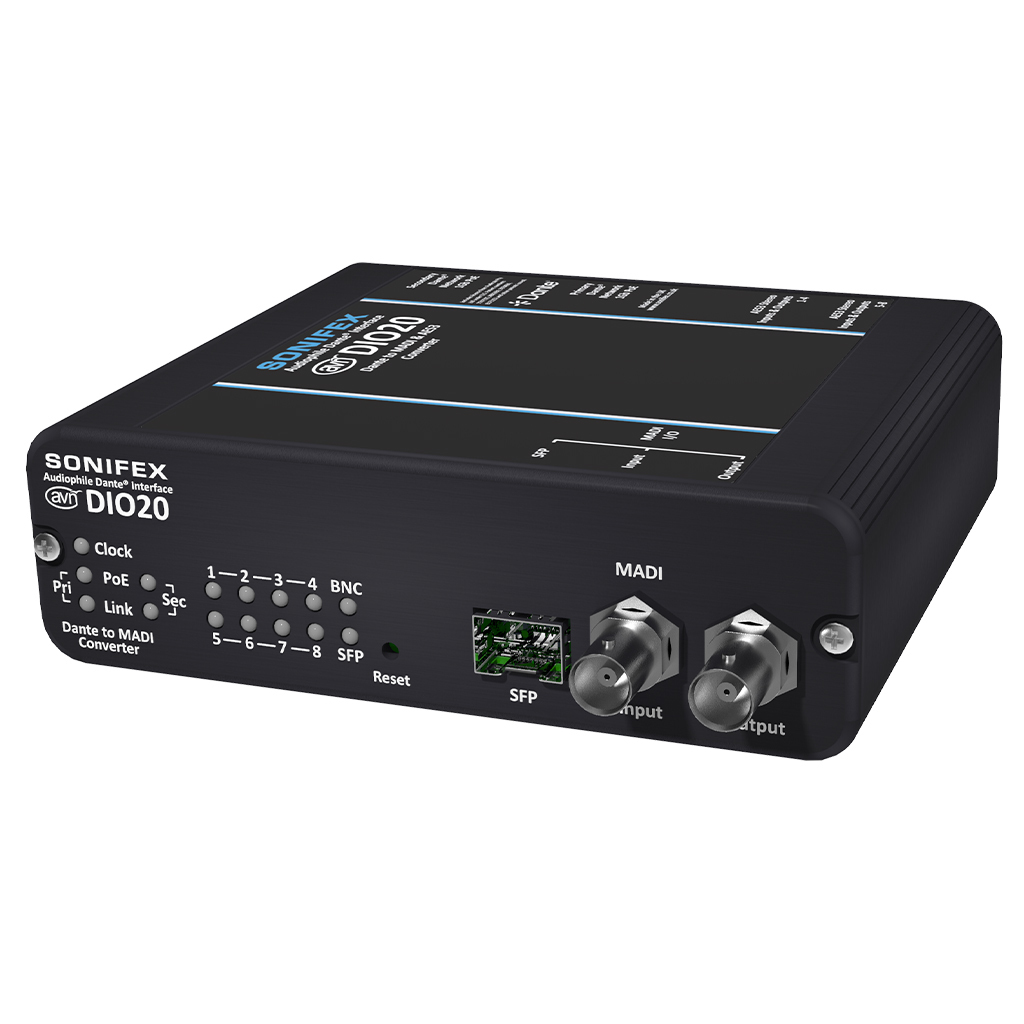

MADIはSFPモジュールとBNCコネクターの2種類に対応しています。
SFPモジュールが信号断した場合には、自動でBNCコネクターの信号に切り替えるバックアップ機能も持っています。

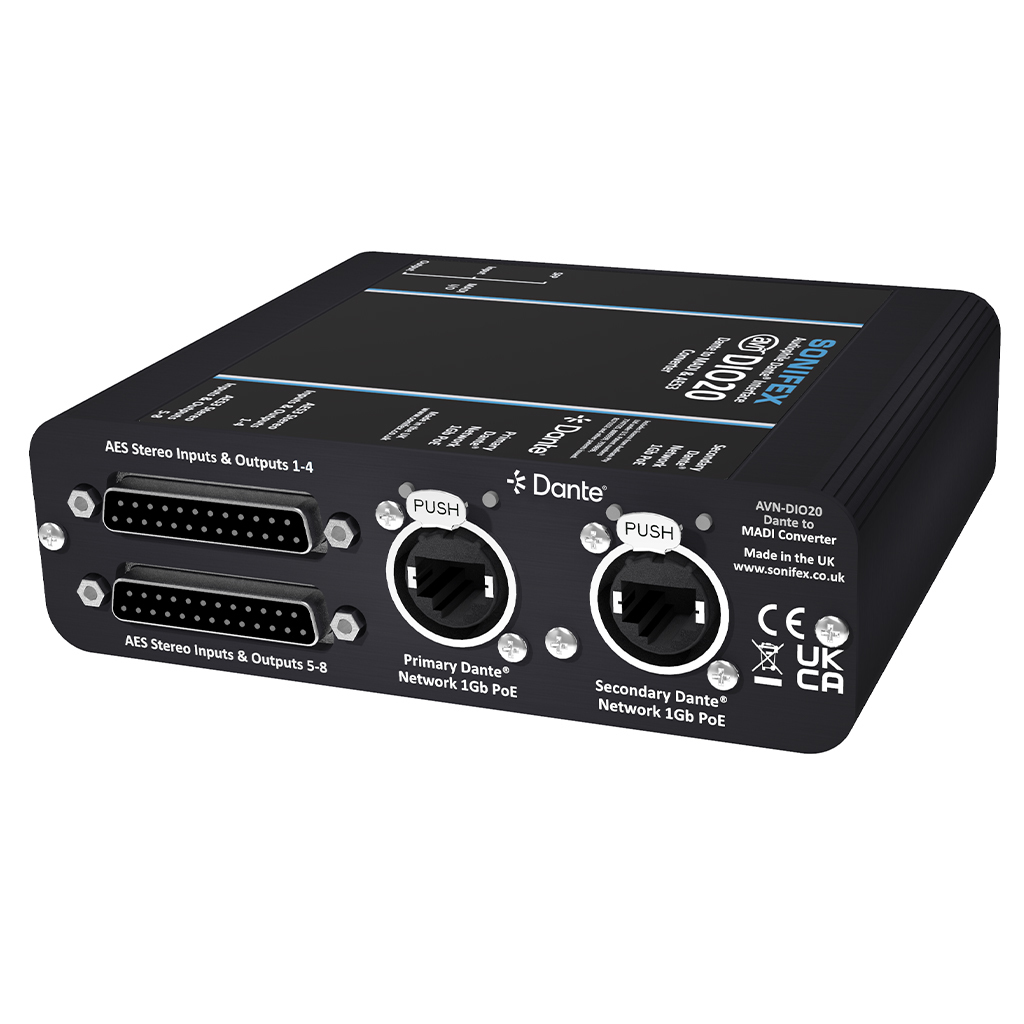

DanteポートはNeutrikEtherCon®イーサネットコネクタを使用し、プライマリ・セカンダリの2つのポートを搭載しています。

特長

AES10 MADI入力および出力、SFPまたは同軸BNC（最大64チャネルのMADI I/O）

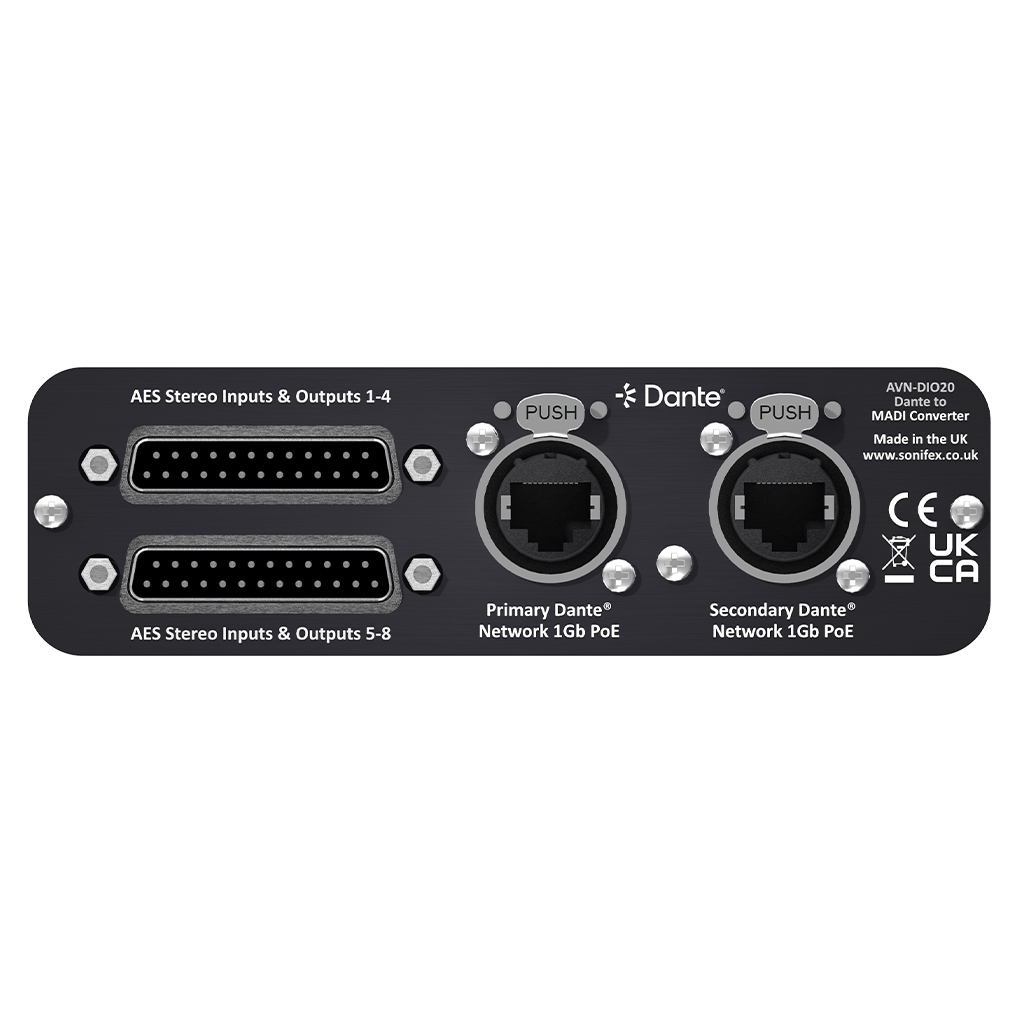

Dsub25を使用したステレオAES3、8入力および8出力
NeutrikEtherCon®イーサネットコネクタを使用したDual Danteポート
PoE給電(冗長化)
Dante®規格に準拠
AES67互換
Dante DomainManager準拠
設定用のWebインターフェース

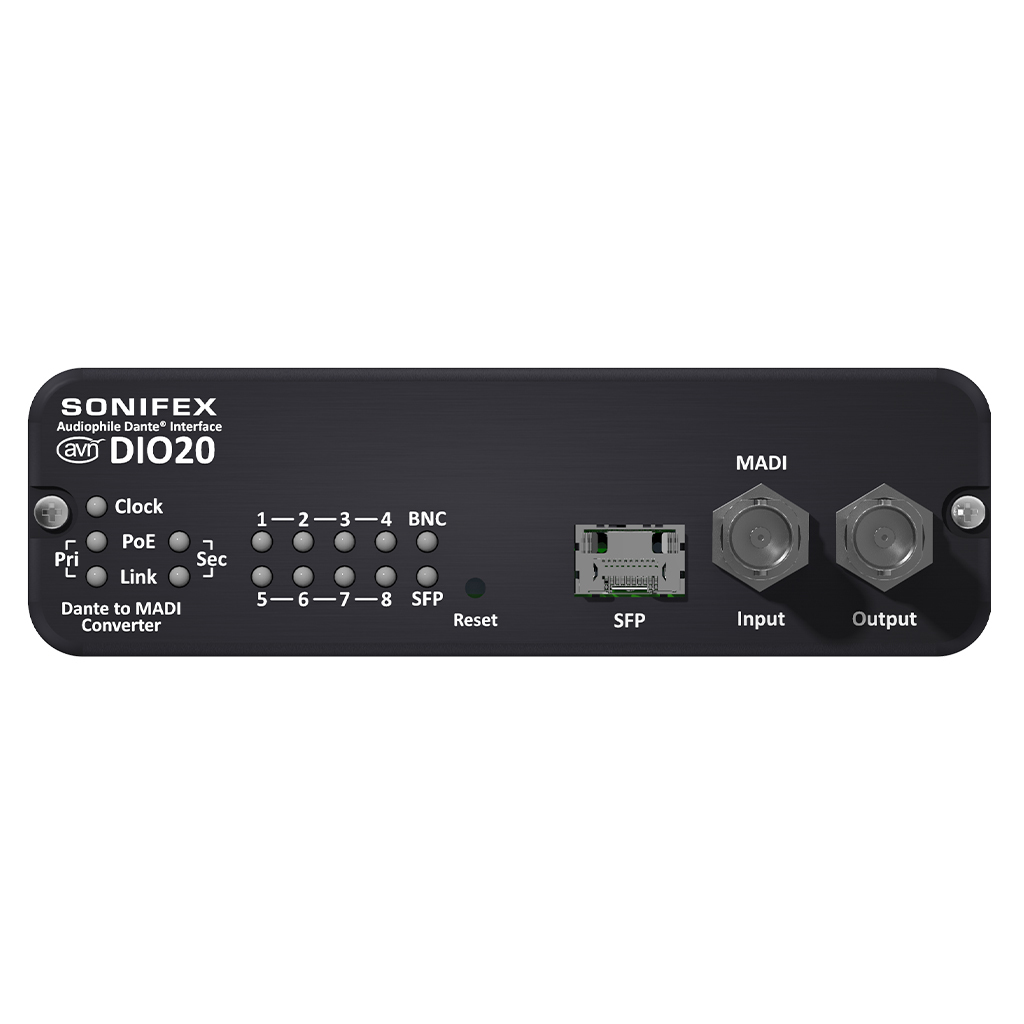

クロック、SDIロック、PoEおよび同期状態をLED表示
MADI 64、56、28、16チャンネルのサポートと最大192kHzのオーディオサンプルレートのサポート
MADI SFPからBNCへの自動切替
Dante® 44.1kHz〜192kHz サンプルレートに対応
Dante®とMADI / AES3間のオーディオのサンプルレートコンバーター搭載
Dante®クロックドメインは、オプションでMADIソースから同期可能
ベルトクリップ、ショルダーストラップフック、机下取り付けプレートが付属
AVN-DIORKを使用すると3台まで1Uラックマウントが可能

仕様

MADI 入出力仕様

インピーダンス：75Ω
入力サンプルレート/チャンネル数：48kHz – 56/64 ch・96kHz – 28/32 ch・192kHz – 16 ch
出力サンプルレート/チャンネル数：入力に準拠
コネクター：BNC / SFP – LVDS SFP 100MB/s

AES3 入出力仕様

入出力数：8ch
インピーダンス：110Ω
サンプルレート：32 – 192kHz
コネクター：Dsub25 x2 (AES59準拠)

Dante仕様

サンプルレート：44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
エンコーディング：PCM16, PCM24, PCM32

PoE仕様
基準：802.3at Type1
Class：０
PDパワーレンジ：0.44W～12.94W
最大電源容量：15.4W
サイズ
寸法： 14cm（W）x 13.6cm（D）x 4.2cm（H）（1U）
重量： 0.9kg

	AVN-DIO04 / Dante®対応アナログRCAステレオ入出力IO BOX

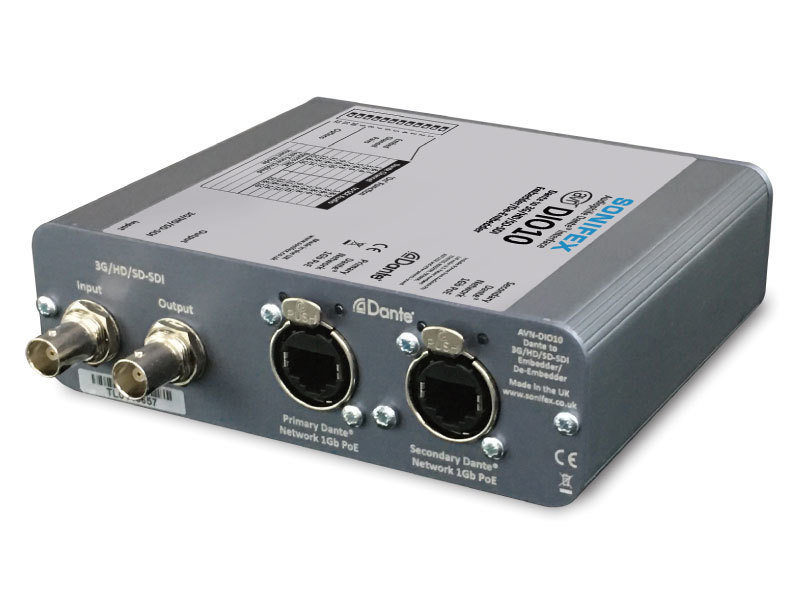

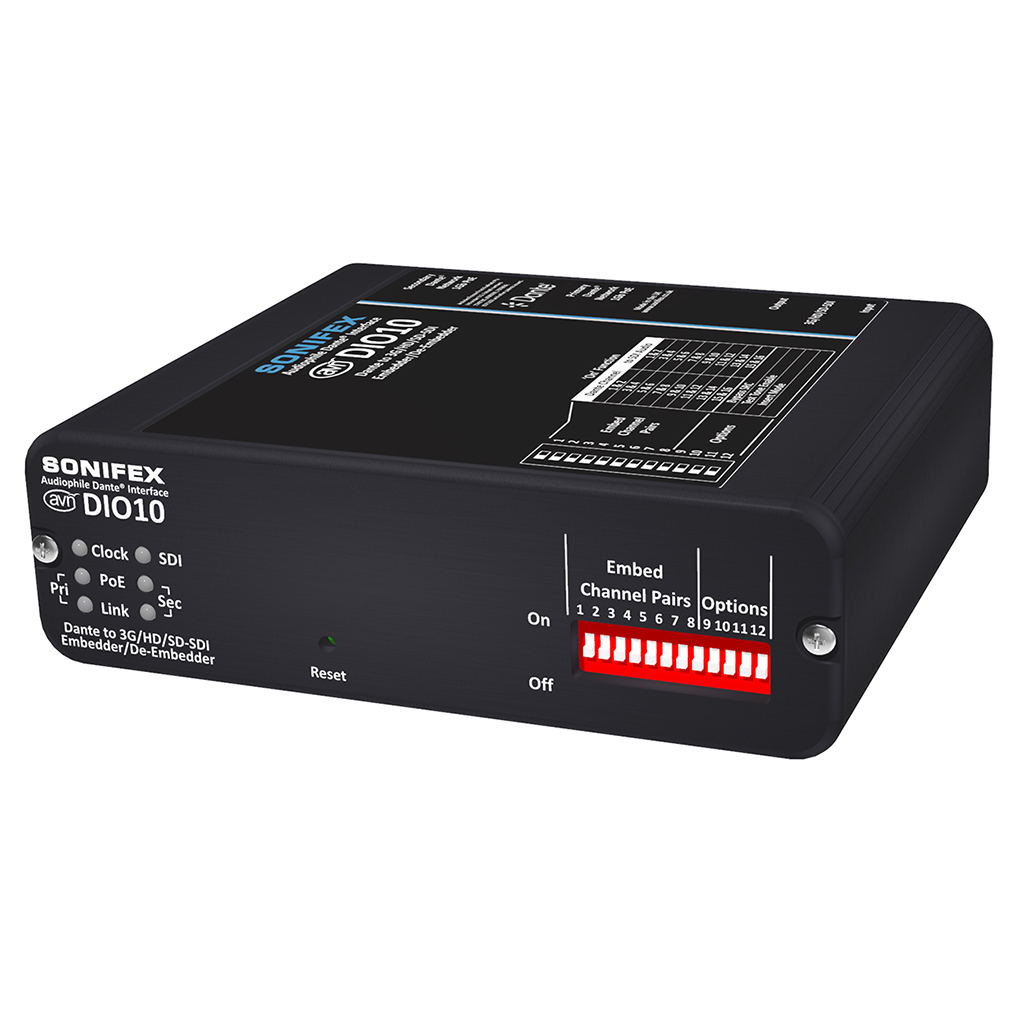

	AVN-DIO10 / Dante®対応 3G/HD/SD-SDI エンベデッダー/ディエンベデッダー
