SD10
SD10 with SD-Rack 32B（HMA：Optical対応）　オープンプライス
SD10-WS（-MADI／-HMA／-NC／-ST ）　オープンプライス

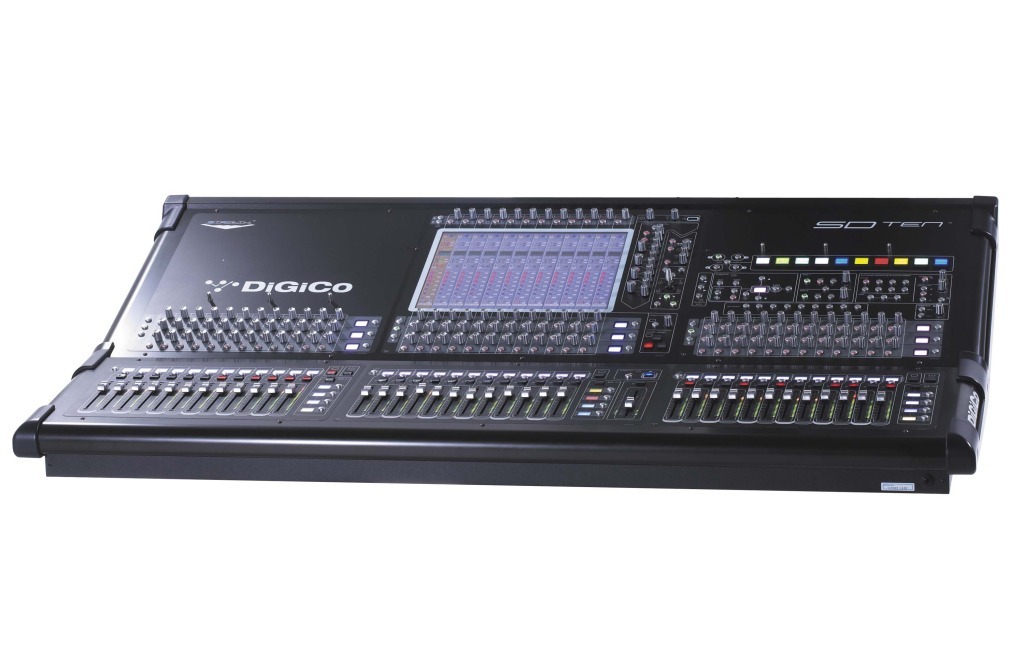

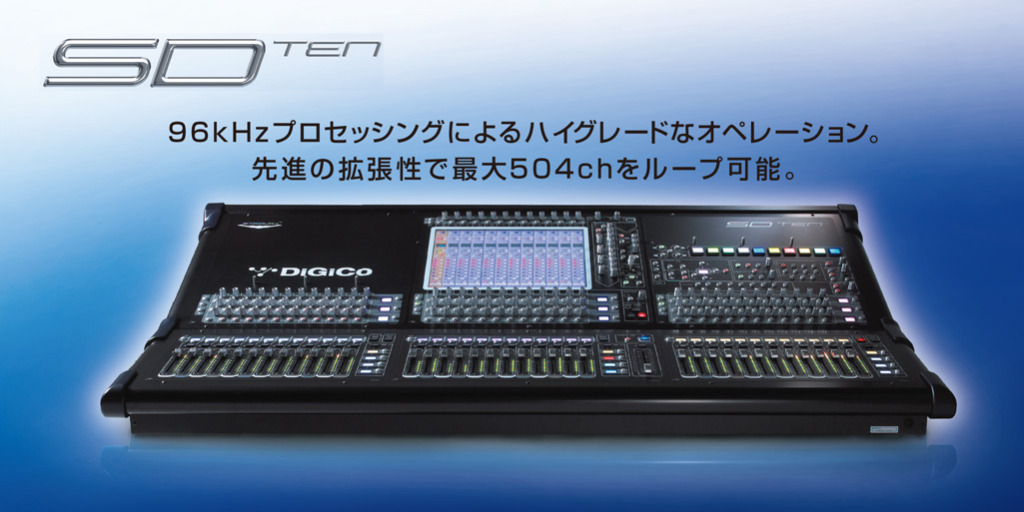

SD10_image



SD10 CORE2
入力チャンネル
バス
ソロバス
マトリクス
コントロール
グループ
サンプリング
レート
144 64
(AUX/GRPの総計)		 2
(モノ/ステレオ)		 最大24入力×24出力 24
96/48kHz,
24bit
*選択式(VCA、ムービングフェーダー、ミュートグループ)


高解像度の音響処理によるクリアな音質

  • “ステルス・デジタルプロセッシング”を採用。高品位な音質とスムーズな操作性を実現。
  • サンプリングレート96kHzの高い解像度による原音に忠実で明瞭度の高い音質を実現。

大規模ライブSRも余裕を持って対応可能な入出力系統

  • 入出力拡張用のSD-Rackを最大14台、SD10を含むSDシリーズコンソールを最大5 台接続して入出力504chにアクセス可能な大規模システムを96kHzで構築可能。

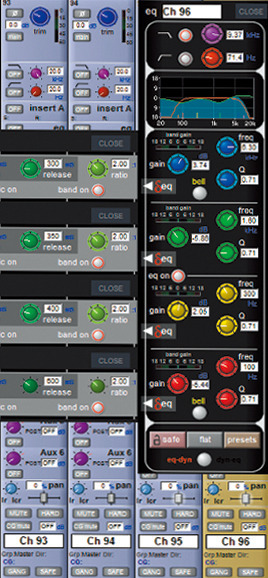

  • 豊富なバス系統を獲得。8バンドPEQ、ディレイ、コンプレッサー、ゲートの他、マスターセクションには24系統の32バンドGEQ、24系統のコントロールグループを備えています。
  • ソロバスも2系統あり、モニターコンソールとしても活躍可能。




移動やセッティングが容易な60kgの軽量設計

  •  SD8とほぼ同じ大きさで、10kg以上の減量に成功。移動やセッティング時の負荷を軽減します。

iPAD用リモートコントロール・アプリケーションソフトウェア「SD APP」を用意

  • SD Seriesをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
    (→詳細はこちら）

リダンダントを可能にするエンジンを用意

  • フラッグシップモデル「SD7」のSD10-RE-1デュアルエンジンと同様の働きをする「SD10-RE」をオプションで用意。リダンダントを可能にし、確実なシステム運用をさらに堅固にします。



OSC（Open Sound Control）

  • DiGiCoのSDコンソールのサーフェスから、KLANG:technologiesなどOSCプロトコルに対応するデバイスの外部制御が可能。
▼アップグレードバージョン

SD10T

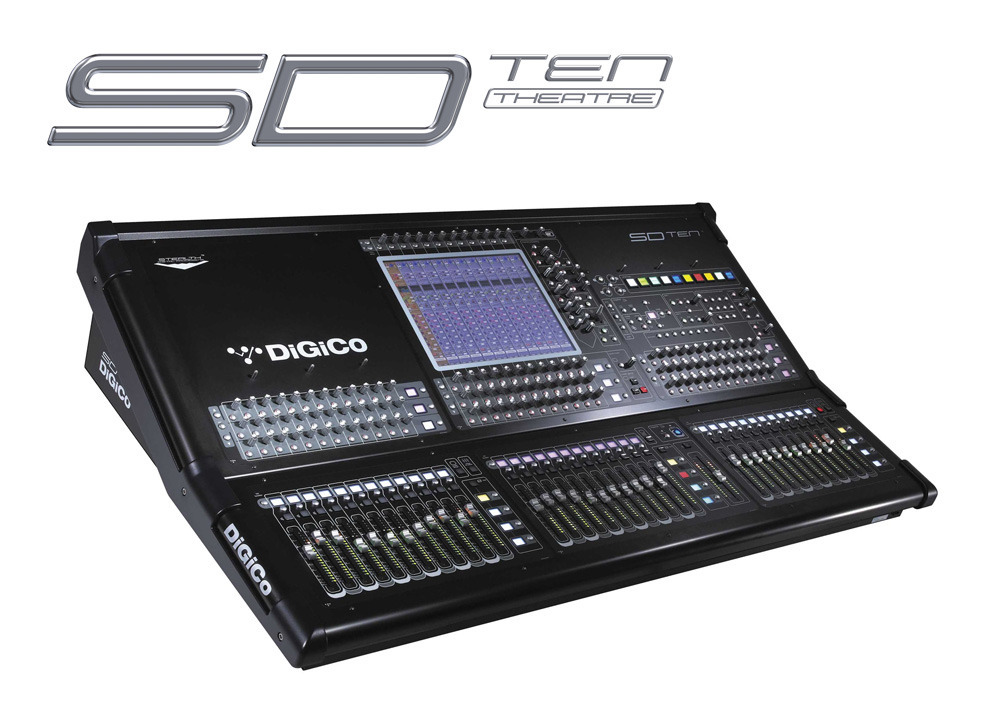

SD10T for Theatre
劇場や演劇に特化した機能を備えたSD10
■演劇の各シーンに対応したスナップショットを自在に組むことが可能。
※オプションのアップグレードキットが必要です。

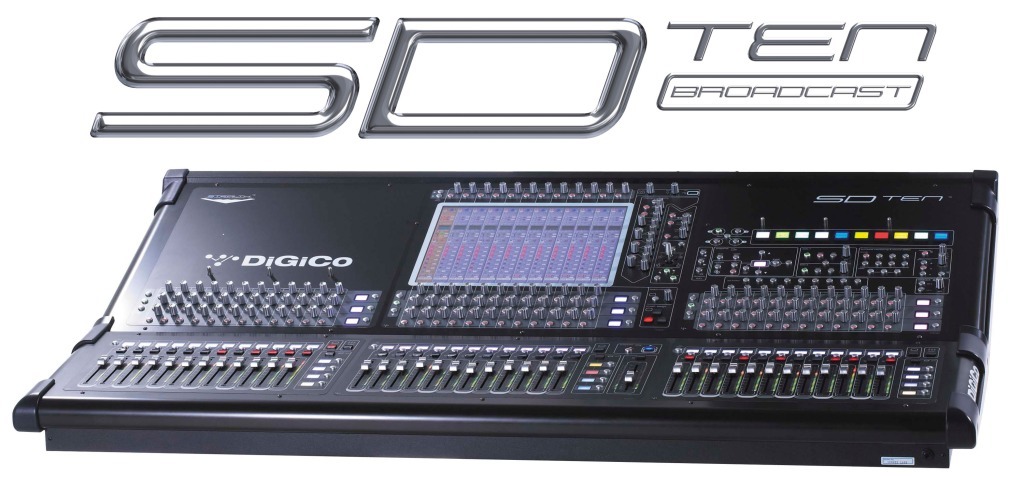

SD10B for Broadcast
放送中継の機能を持ち合わせたSD10
■SD10に5.1chサラウンド、ミックスマイナス、スピーカーセレクトなどのブロードキャスト固有の機能を追加。
※オプションのアップグレードキットが必要です。
▼別モデル

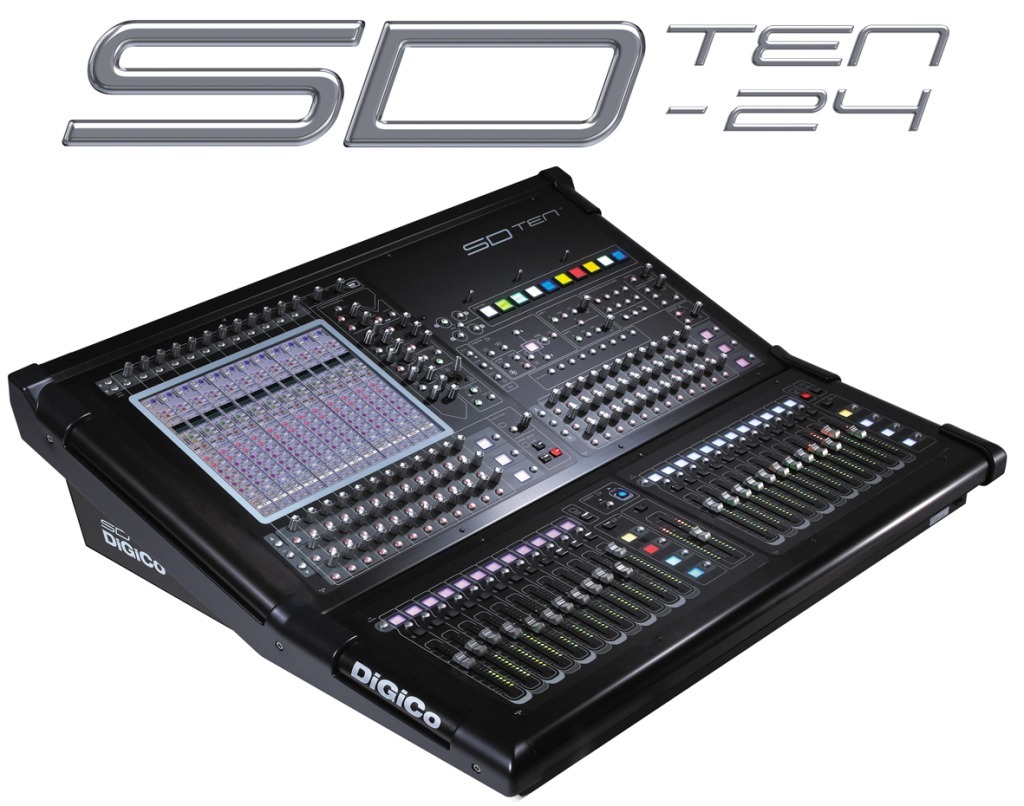

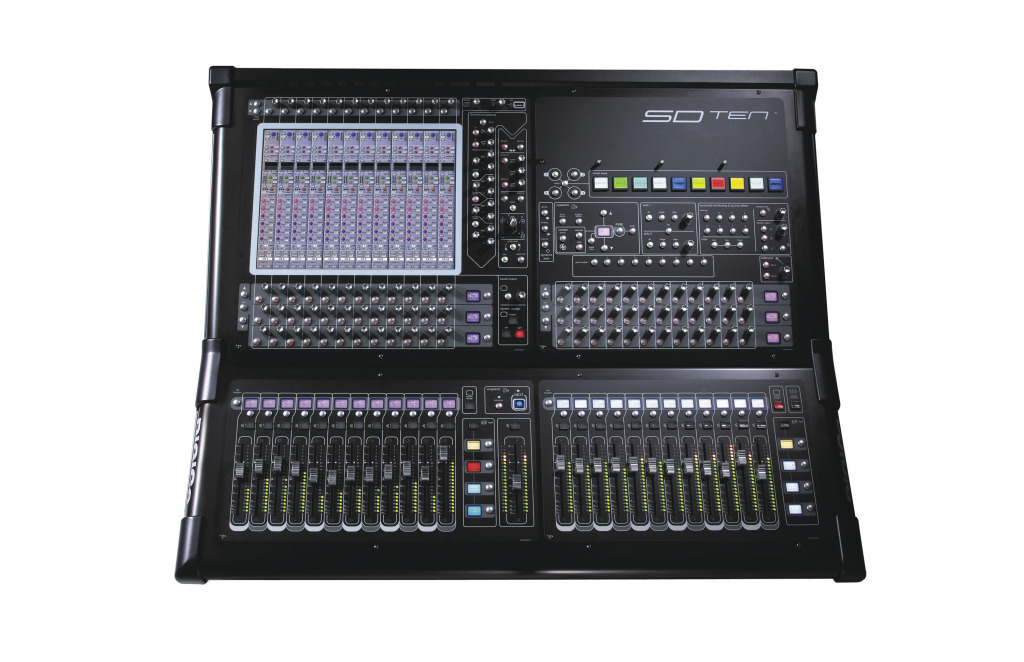

SD10-24


フェーダー数を減らしてよりコンパクトに
※オプチカルに対応したモデルも用意しています。


■SD10と同じ機能を持たせ、フェーダーを25本に集約。スペースの限られたライブハウスや効果卓にも最適。


■SD10 　質量：60kg



■SD10-24 　質量：45.2kg
入出力性能
フェーダー数 37
サブフェーダー数 －
入力チャンネル 144ch
バス 64ch
ソロバス 2（モノ/ステレオ/(サラウンド※1)より選択）
マトリクス 最大24×24
コントロールグループ 選択式（VCA、ムービングフェーダー、ミュートグループ）×24
イコライザー 32バンドGEQ（±12dB）×24
内蔵エフェクター ステレオエフェクター×24
ローカルI/O マイク/ライン入力 8
ライン出力 8
AES/EBU入出力(※2） 4
MADIインターフェース 2（75ΩBNC コネクター×8 リダンダント含む）
オプチカル(Optocore)インターフェース 1(仕様による)
MIDIインターフェース In / Out / Thru
外部ディスプレイポート VGA
DB-15 ミニメス（解像度1024×768）×1
外部同期 ワードクロック、MADI、AES、オプチカル
USB2.0 ポート 3
GPI 通常16系統（32系統まで拡張可能）
GPO 通常16系統（32系統まで拡張可能）
ヘッドホン出力 標準フォーンジャック×1、インピーダンス ： 8～600Ω
ライト端子 XLR3：1.2～12V×2
音響特性
サンプリングレート 96/48kHz
レイテンシー 1ms（代表値：チャンネル入力→LRバス→ステージ出力@96kHz）
内部プロセッシング 最大40bitフローティングポイント演算
AD/DA変換 24bit
周波数特性 20Hz～20kHz（±0.6dB）
THD+N 0.05％以下（定格ゲイン、10dB入力@1kHz）
クロストーク 90dB以上（40Hz～15kHz）
残留ノイズ －90dBu以下（代表値 ： 20Hz～20kHz）
マイク等価入力ノイズ －126dB以上
最大出力レベル +22dBu（標準仕様）
最大入力レベル +22dBu（標準仕様）
入力チャンネル/AUX/グループ/マトリクス
アナログゲイン（入力チャンネルのみ） －20dB～＋60dB
デジタルトリム －40dB～＋40dB
ディレイ 最大1.3秒
ローパス/ハイパスフィルター 20Hz～20kHz、24dB/oct
インサート 2系統（EQ/ダイナミクスのプリ/ポスト）
パラメトリックEQ 8バンド
ダイナミックEQ 218ch
ダイナミクス コンプレッサー、ゲート、ディエッサー、ダッカー
ソロバス ソロバス1/ソロバス2/両方、オートソロ
最大ラック数/DMIスロット/UB-MADI
最大ラック数 6
DMIスロット  -
UB-MADI(サンプリングレート48kHz時)  -
電源、寸法（W×H×D）、質量
電源 内部電源×2（AC100V、50/60Hz）
消費電力 ピーク時 300W
起動時 300W

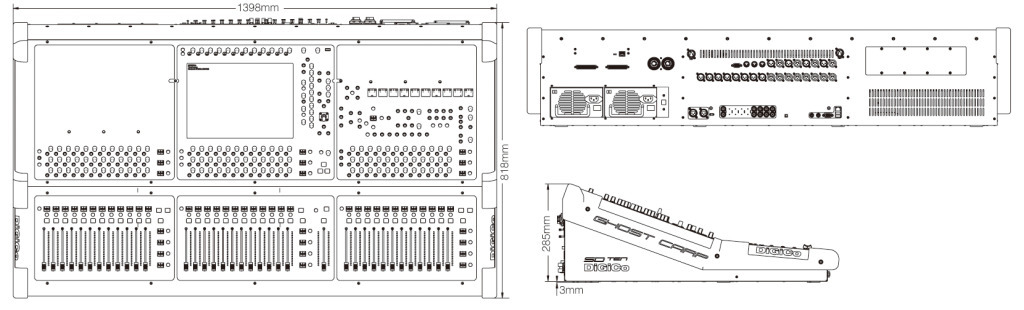

寸法(W×H×D)、質量 1398×285×818mm、60kg
※1）ブロードキャストバージョン（SD10B）のみの仕様
※2）コネクター系統数。1コネクター系統あたり、2chの入出力の使用が可能。

CORE2以前の仕様はこちら

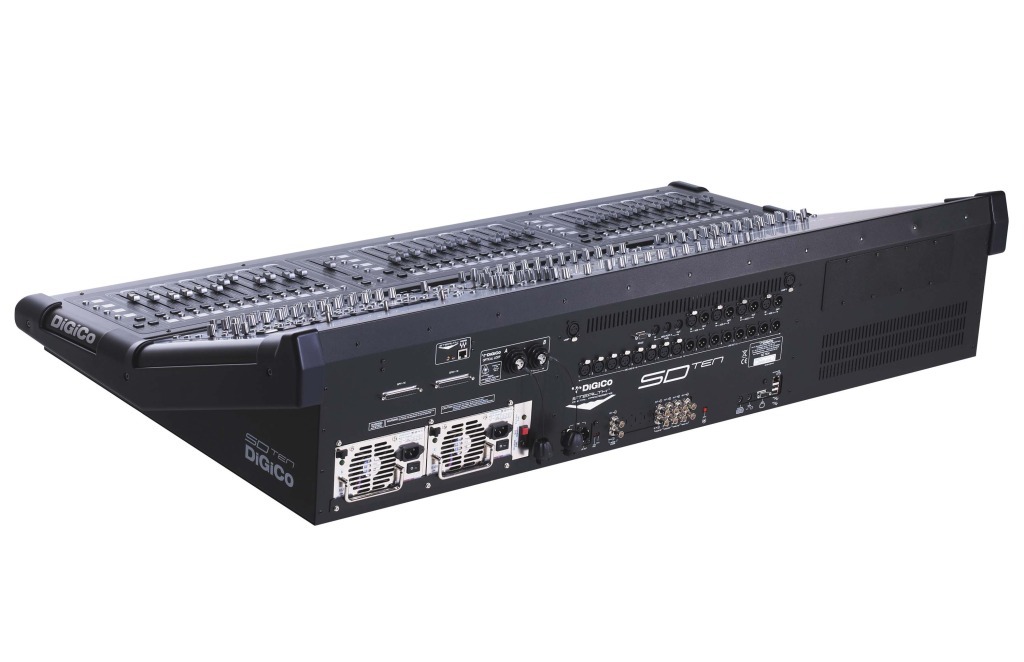

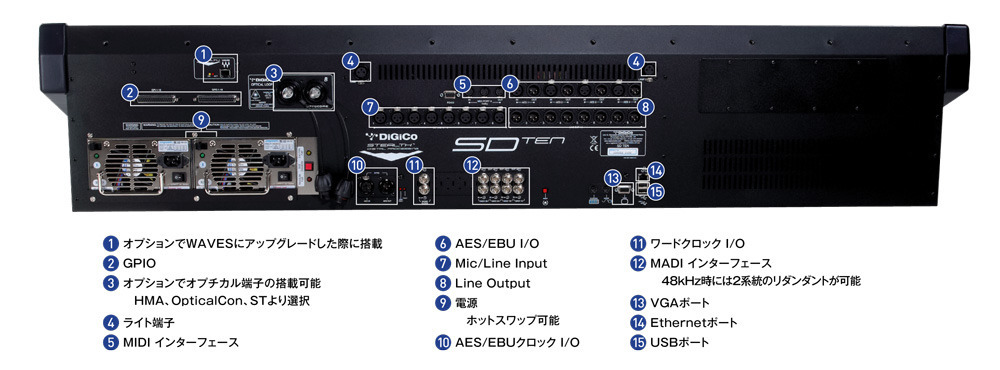

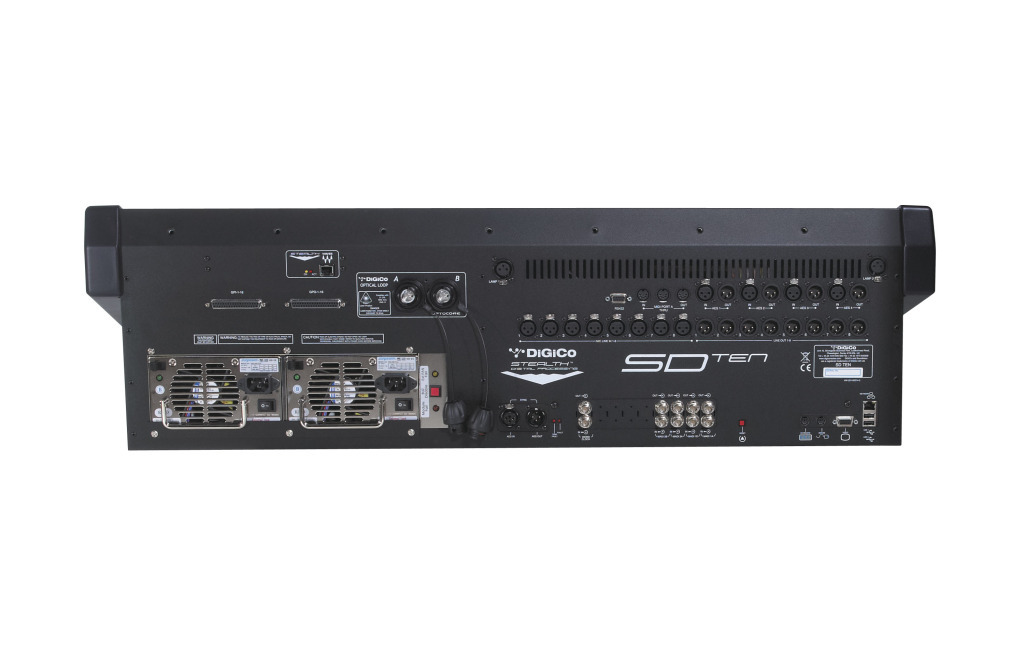

■背面

SD10_rear

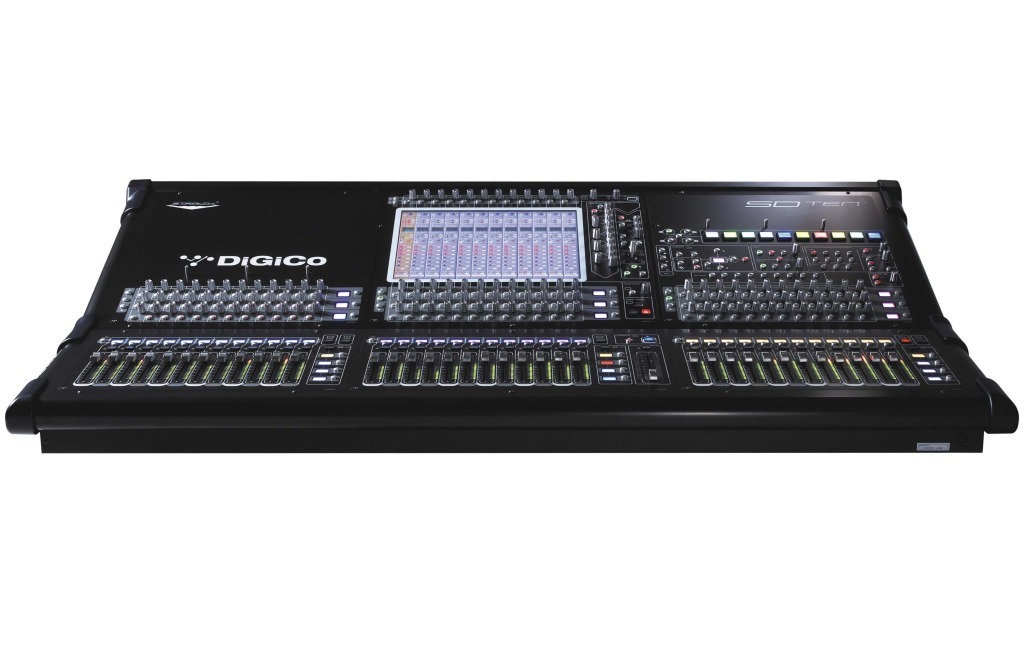

■SD10
SD10 SD-10正面画像 SD10背面画像

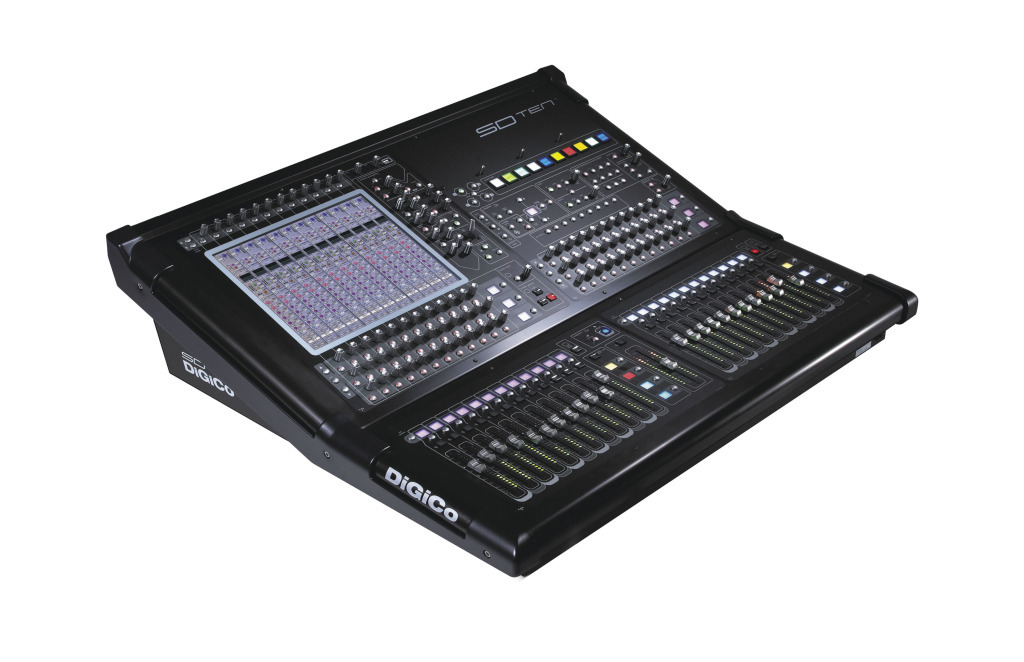

■SD10-24

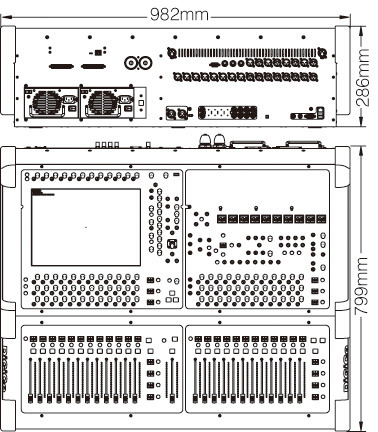

SD10-24 SD10-24正面画像 SD10-24背面画像



※クリックすると拡大します。

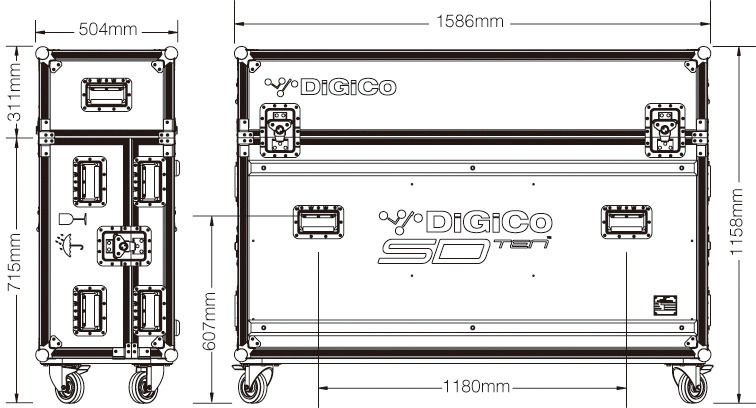

■FC-SD10：SD10用フライトケース


■SD10-OPT-HMA：SD10用オプチカルアップグレードキット、HMA端子。
■SD10-OPT-NC：SD10用オプチカルアップグレードキット。OpticalCon端子。
■SD10-OPT-ST：SD10用オプチカルアップグレードキット。ST端子。
■SD10-BUPG：SD10Bブロードキャストモデルへのアップグレードキット。
■SD10-TUPG：SD10Tシアターモデルへのアップグレードキット。
■FOURIER-SD10：SD10用Dante I/O アップグレードキット。
■WAVES-SD10：Waves SoundGridアップグレードキット。
■FC-SD10-24：SD10-24用フライトケース。
■SD-RR-PSU：リモートPSUラックキット。　※PSUは付属していません。
■PSU-SPX-1-MOD：シングルPSU

■SD10-RE：リモートフェーダー付、SD10用リダンダントエンジン。
SD10-RE-1

■MADI伝送 BNC同軸、各種オプチカルケーブル
SDrackicon_SD-MINI Rack

各種オプチカルケーブル
icon_SD-NANO Rack

BNC同軸ケーブル
MQ-Rack icon

RJ45/BNC同軸ケーブル
icon_D2-Rack

RJ45/各種オプチカルケーブル
※オプションのLBBが必要

▼仕様書
SD10 (Core2)
2.62MB　　13.8MB　※Zip圧縮		 SD10-24 (Core2)
1.09MB　　4.74MB　※Zip圧縮.zip


▼取扱説明書
SD/Quantum Series ソフトウエア・リファレンス Ver.1528+  6.31MB
SD10取扱説明書 7.63MB
シアター・ソフトウェア・オペレーション
Software Versions 4.2.576+		 3.88MB


▼ソフトウェア
SD10　V1619 Updater
SD10-REのアップデーターはこちら

▼技術資料
SD Seriesの MADI 接続について
Technical Note No.294		 403KB
デジタルミキサーとラック用UPSの選択と消費電力について
Technical Note No.70		 183KB
MADI接続システムの仕様について
Technical Bulletin No.106		 248KB
オプチカル接続システムの仕様について
Technical Bulletin No.101		 365KB
