Quantum7
Q7-56EXHD-32B with SD-Rack (HMA)　オープンプライス
Q7-WS（-HMA／-NC／-ST ）　オープンプライス

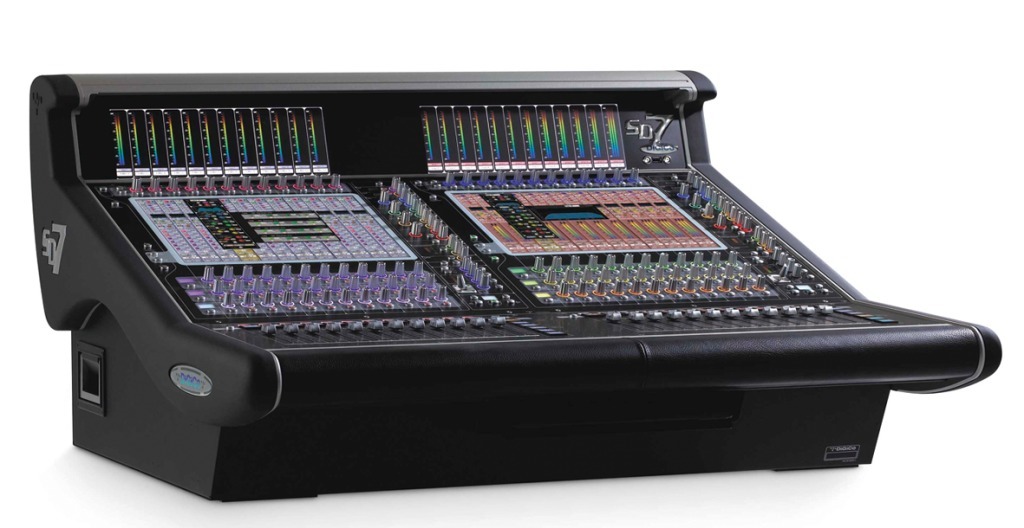

※既存のSD7をQuantum7にアップグレードが可能です。詳細はお問い合わせください。

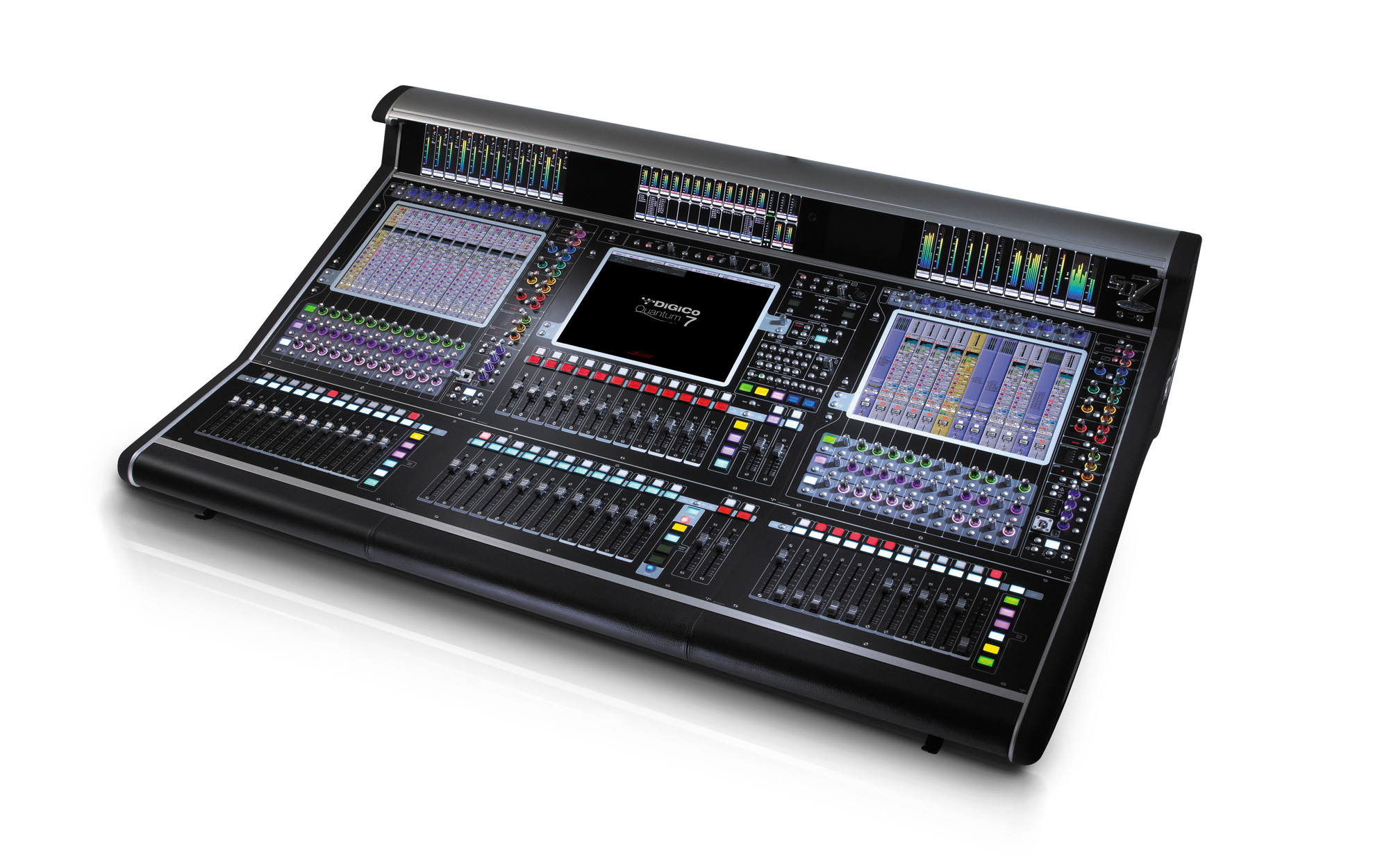

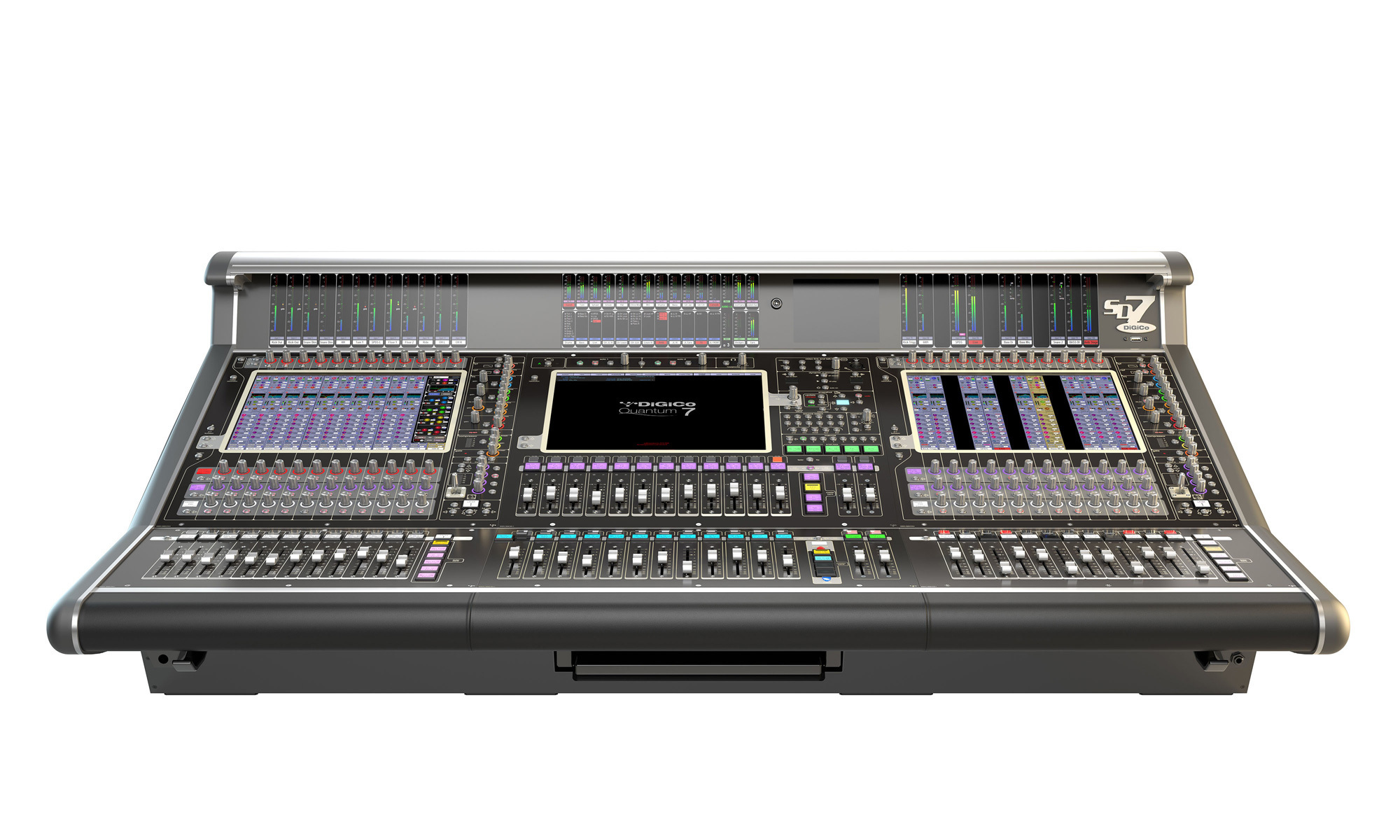

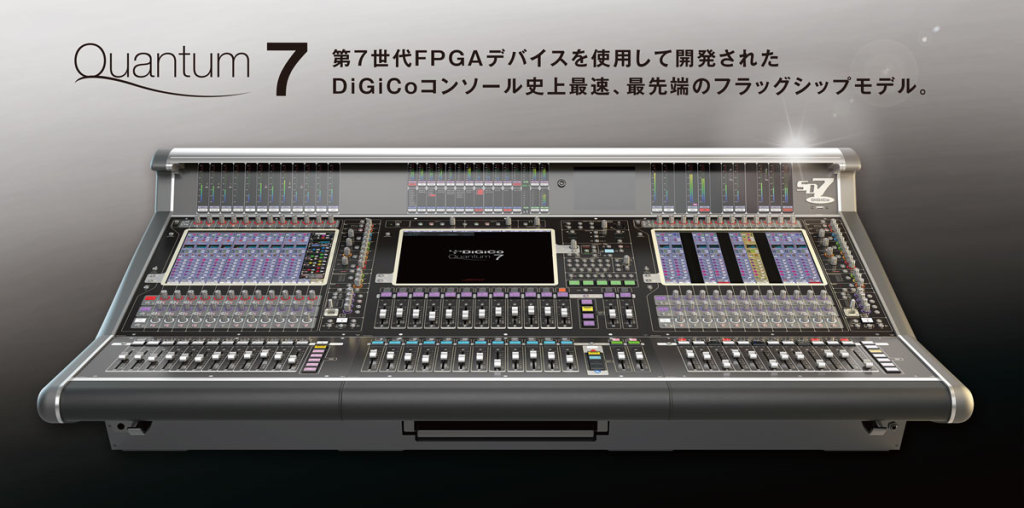

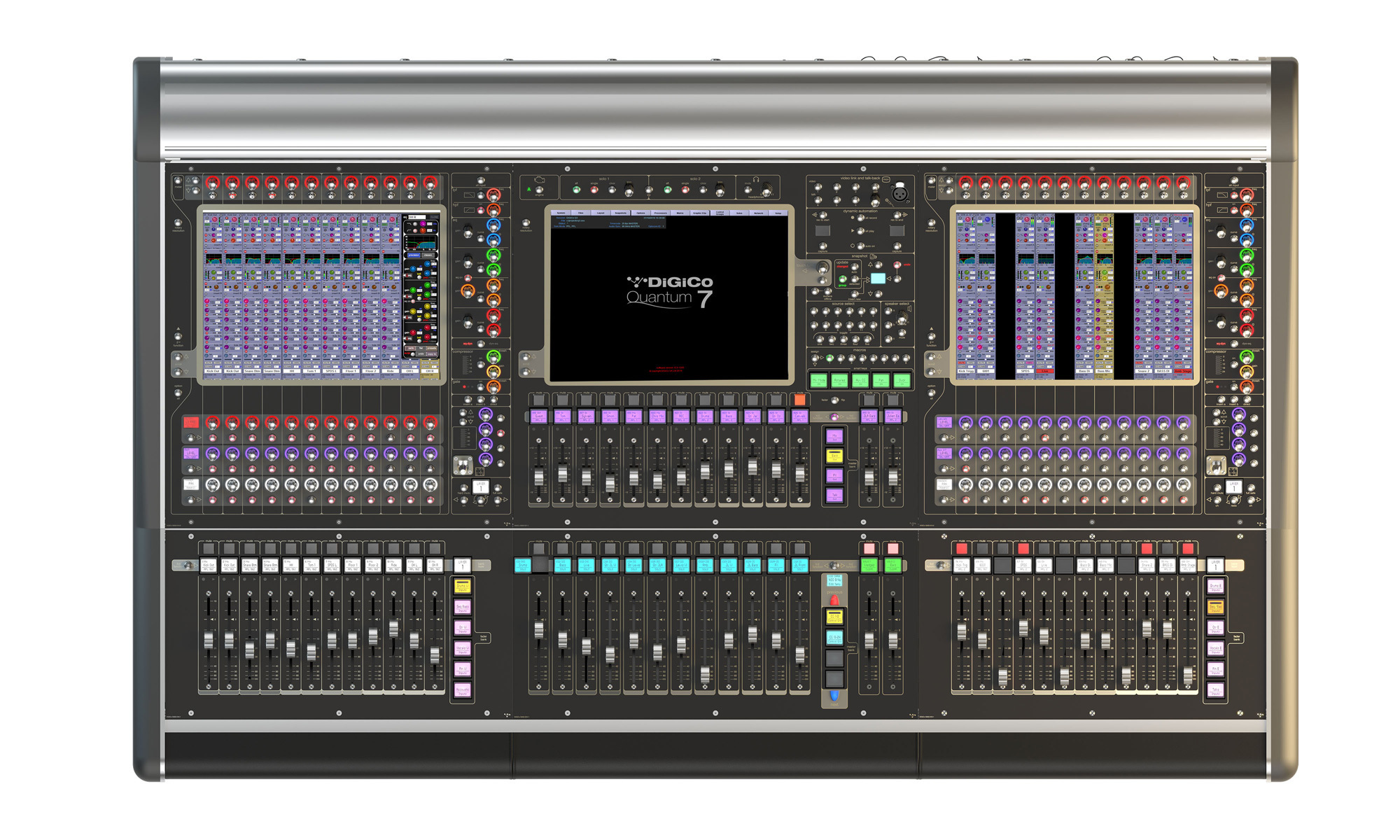

Quantum7
入力チャンネル バス ソロバス マトリクス コントロールグループ* サンプリング
レート
256 最大128
(AUX/GRPの総計)		 2
（True Solo付き)		 最大48入力×48出力 36 96/48kHz,24bit
*選択式(VCA、ムービングフェーダー、ミュートグループ)

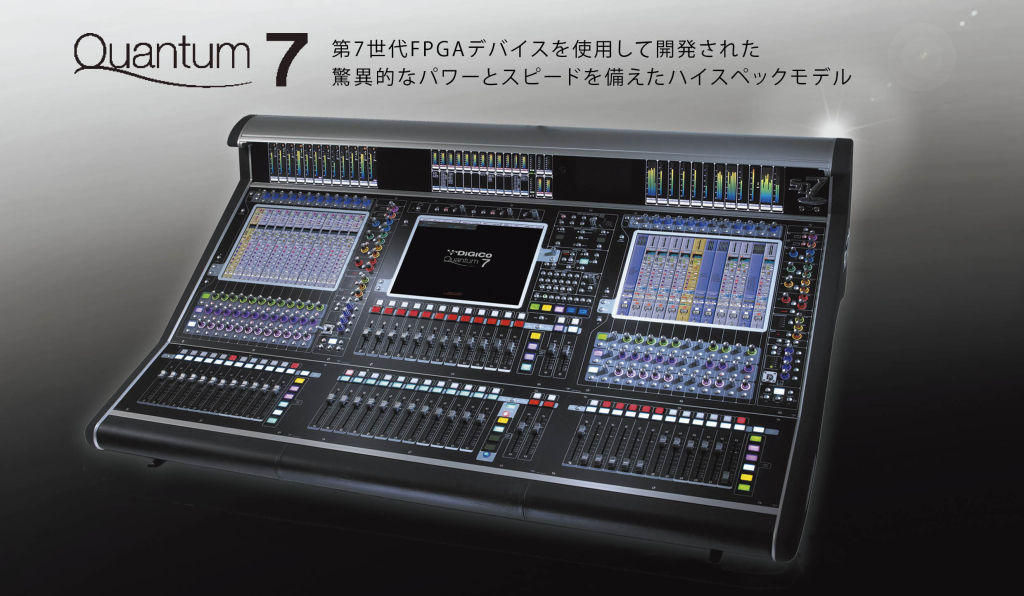

圧倒的な音響処理能力
  • 第7世代の最新のFPGAをベースに開発された高性能なデジタル・ミキシング・コンソール。圧倒的な音響処理能力をさらに拡張。よりパワフルに進化したミキシング機能を提供。
  • Quantumエンジンの内部では、最大2,000チャンネルを96kHzで688のプロセッシングパスに送信可能。 新しいGTXポートは6.6GHzで動作し、最速のデータ送信を実現。
  • 3基の第4世代SHARCがFPGAの補間アルゴリズムを制御。暖かいアナログ感覚を生成。

革新的なプロセッシング

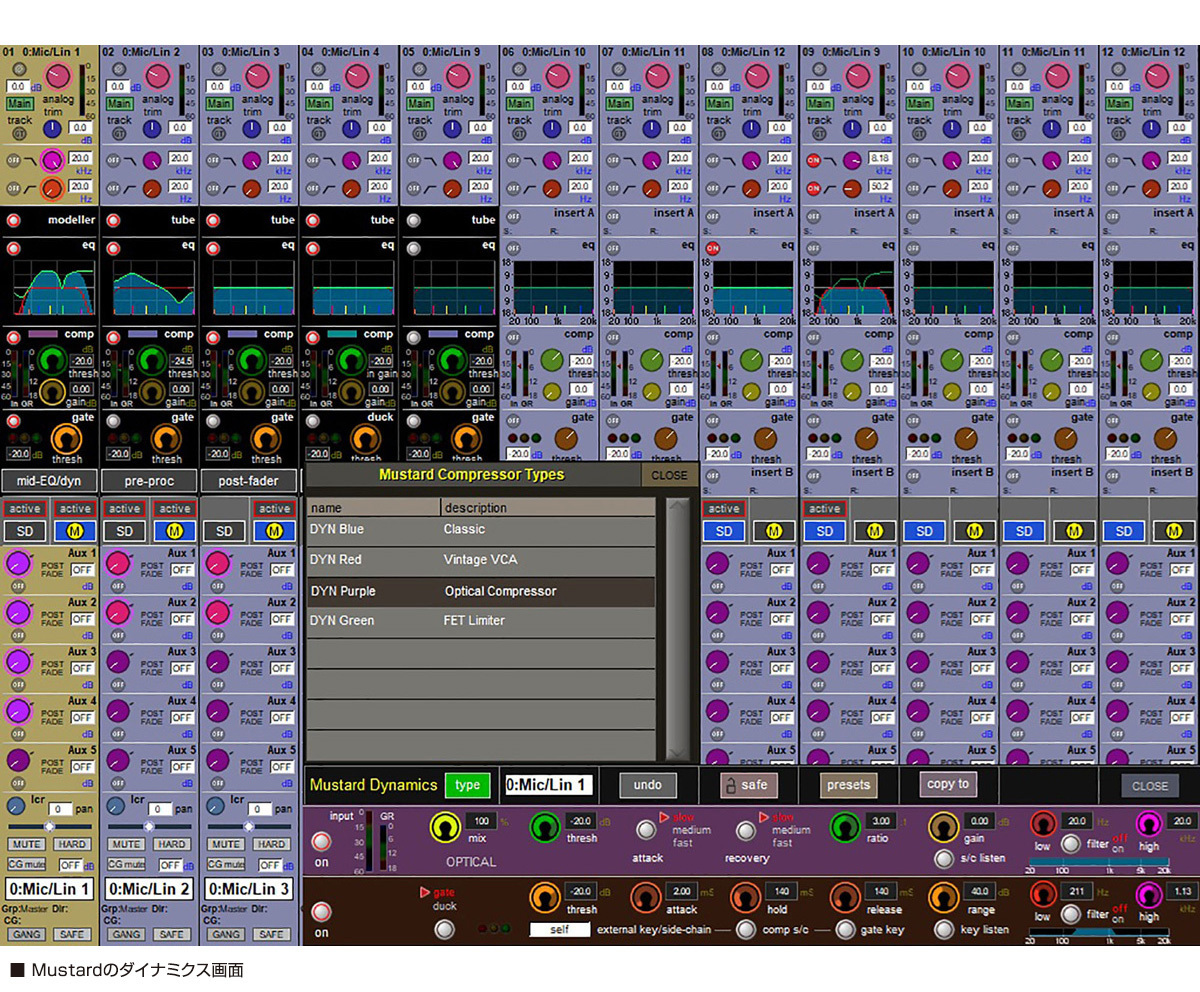

Mustard_Dynamics_Screen

  • 特許取得済みの「Nodal Processing」は、 全てのAUXセンドに入力チャンネルと同等のEQやダイナミクスの機能を装備。圧倒的な処理能力を使用した革新的な機能として、ミキシングエンジニアの能力を最大限に引き出し、アーティストのイメージに近接。

  • solo機能がコンソールのほぼすべてのポイントで再現可能で、そのソースがどのように処理されたかを検聴できる「True Solo」機能を搭載。

  • チャンネルストリップの新しいアルゴリズム「Mustard」を追加。標準のSDプロセッシングと組み合わせて使用すると、プリアンプ、フィルター、EQ、ゲート、および選択したコンプレッサータイプを既存のチャンネルストリップに追加。

  • 内部のFX( ディレイ、エンハンサー、コーラス、ピッチシフター、リバーブ) とは別に追加されるモノラルエフェクトラック「Spice Rack」も投入。

リダンダント機能を標準装備

  • Quantumエンジンを2基搭載。コントロールコンピューター、オーディオエンジン、ソフトウェアのアプリや重要なワークサーフェスのコントロールなど、すべてがリダンダントシステム上で複製。
  • デュアル電源搭載。

超大型システムも可能にする構成力と豊富な入出力系統

  • 標準でオプチカル端子を装備しており、最大5台のSDシリーズコンソールと最大14台のSD-Rackを接続して504chの大規模システムを96kHzで構築可能。オプションでデュアルループにアップグレードにすれば、1008chのIOを共有できる超大型システムが可能。
  • UB MADIを内蔵。USBを介して48ch（@48kHz）のPCレコーディングやプレイバックが可能。
  • DMIカードを装着できるスロットを装備。現場に合わせた設定が可能。
  • アップグレードキットなしでWaves Soundgridに対応可能。

OSC（Open Sound Control）

  • DiGiCoのSDコンソールのサーフェスから、KLANG:technologiesなどOSCプロトコルに対応するデバイスの外部制御が可能。
iPAD用リモートコントロール・アプリケーションソフトウェアを用意
  • Quantumコンソールをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
    (→詳細はこちら）

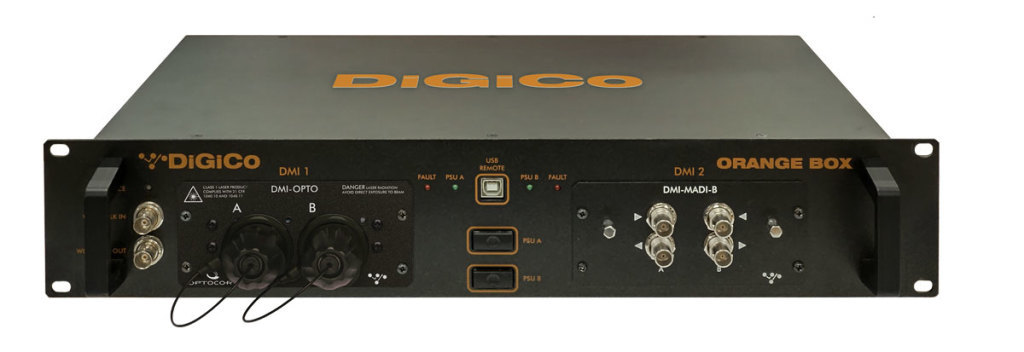

with Orange Box
  • オプチカルリダンダントループを使用したDiGiCoコンソールのシステム内
    に組み込んで、ライブ録音やストリーミング機器などの入出力を可能にし
    ます。（OrangeBoxの詳細はコチラ）

    ※DMIスロットに、MOD-DMI-OPTOカード（左）とMOD-DMI-MADI-B（右）カードを挿入しています。　（DMIカードの詳細はコチラ）

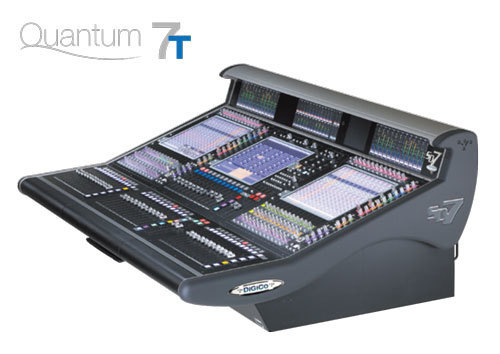

Quantum7T for Theatre
劇場や演劇に特化した機能を備えたQuantum7
■UKロンドンの劇場やミュージカルのニーズを取り込んだ機能を豊富に装備。
※オプションのアップグレードキットが必要です。		 Quantum7B for Broadcast

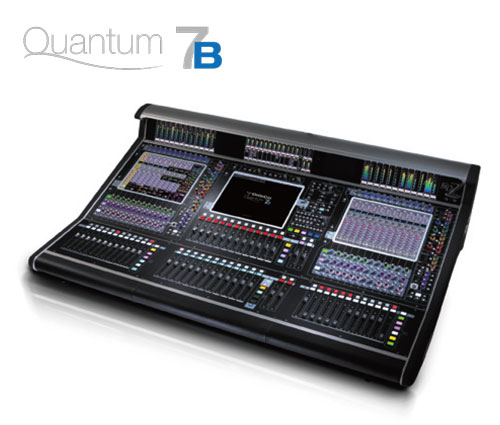

放送中継の機能をもちあわせたQuantum7
■Quantum7に5.1chサラウンド、ミックスマイナス、スピーカーセレクトなど、ブロードキャスト固有の機能を追加。
※オプションのアップグレードキットが必要です。
■Quantum7 　質量：141kg
入出力性能
フェーダー数 38
サブフェーダー数 14
入力チャンネル 最大256ch（入力チャンネル/AUX/GRP/ソロバスの総計）
バス 最大128ch（AUX/GRPの総計）
ソロバス 2（モノ/ステレオ/サラウンドより選択）、True Solo付き
マトリクス 最大48×48
コントロールグループ 選択式（VCA、ムービングフェーダー、ミュートグループ）×36
イコライザー 32バンドGEQ（ ±12dB）×48
内蔵エフェクター 48（+Spice Rack：16モノ/8ステレオ）
ローカルI/O マイク/ライン入力 12
ライン出力 12
AES/EBU入出力(※1） 6
MADIインターフェース 4（75ΩBNCコネクター×16リダンダント含む）
※リダンダントエンジンにも同数搭載
オプチカル(Optocore)インターフェース 1　※リダンダントエンジンにも同数搭載
MIDIインターフェース In / Out / Thru
外部ディスプレイポート DVI×1 (HDMIに対応するディスプレイをご使用ください）　
※リダンダントエンジンにも同数搭載
外部同期 ワードクロック、MADI、AES、オプチカル、Video
USB2.0 ポート 3　※リダンダントエンジンを含む
GPI 通常16系統（32系統まで拡張可能）
GPO 通常16系統（32系統まで拡張可能）
ヘッドホン出力 標準フォーンジャック×2、インピーダンス ： 8～600Ω
音響特性
サンプリングレート 96/48kHz
レイテンシー 1.1ms（代表値：チャンネル入力→LRバス→ステージ出力@96kHz）
内部プロセッシング 最大40bitフローティングポイント演算
AD/DA変換 24bit
周波数特性 20Hz～20kHz（±0.6dB）
THD+N 0.05％以下（定格ゲイン、10dB入力@1kHz）
クロストーク 90dB以上（40Hz～15kHz）
残留ノイズ －90dBu以下（代表値 ： 20Hz～20kHz）
マイク等価入力ノイズ －126dB以上
最大出力レベル +22dBu（標準仕様）
最大入力レベル +22dBu（標準仕様）
入力チャンネル/AUX/グループ/マトリクス
アナログゲイン（入力チャンネルのみ） －20dB～＋60dB
デジタルトリム －40dB～＋40dB
ディレイ 最大1.3秒
ローパス/ハイパスフィルター 20Hz～20kHz、24dB/oct
インサート 2系統（EQ/ダイナミクスのプリ/ポスト）
パラメトリックEQ 8バンド
ダイナミックEQ 694ch
ダイナミクス コンプレッサー、ゲート、ディエッサー、ダッカー
ソロバス ソロバス1/ソロバス2/両方、オートソロ
Nodal Processing 256
Mustard Processing 64
最大ラック数/DMIスロット/UB-MADI
最大ラック数 24(2ループ組む場合は38)
DMIスロット 4
UB-MADI(サンプリングレート48kHz時) 48ch
電源、消費電力、寸法（W×H×D）、質量
電源 内部電源×2（AC100V、50/60Hz）
消費電力 ピーク時 600W
起動時 650W

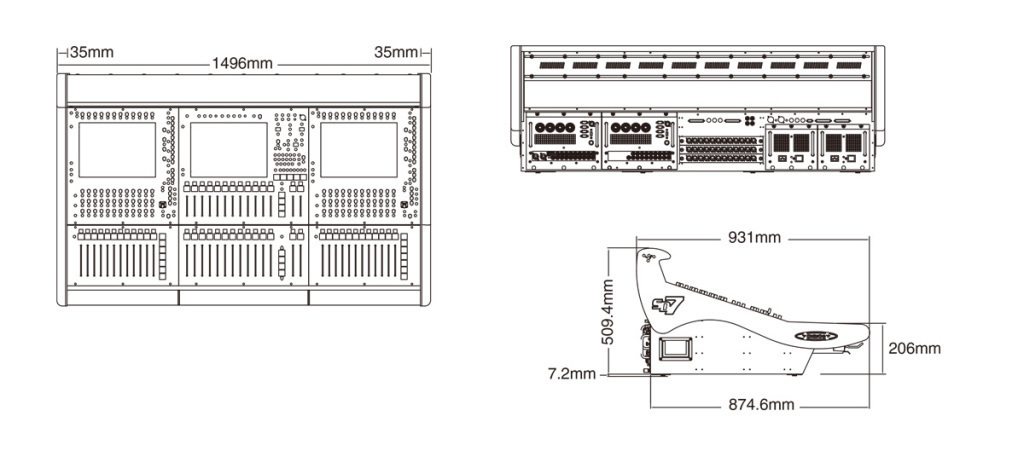

寸法(W×H×D)、質量 1496×509×931mm、141kg(245kg:フライトケース付き)
※1）コネクター系統数。1コネクターあたり、2chの入出力の使用が可能。

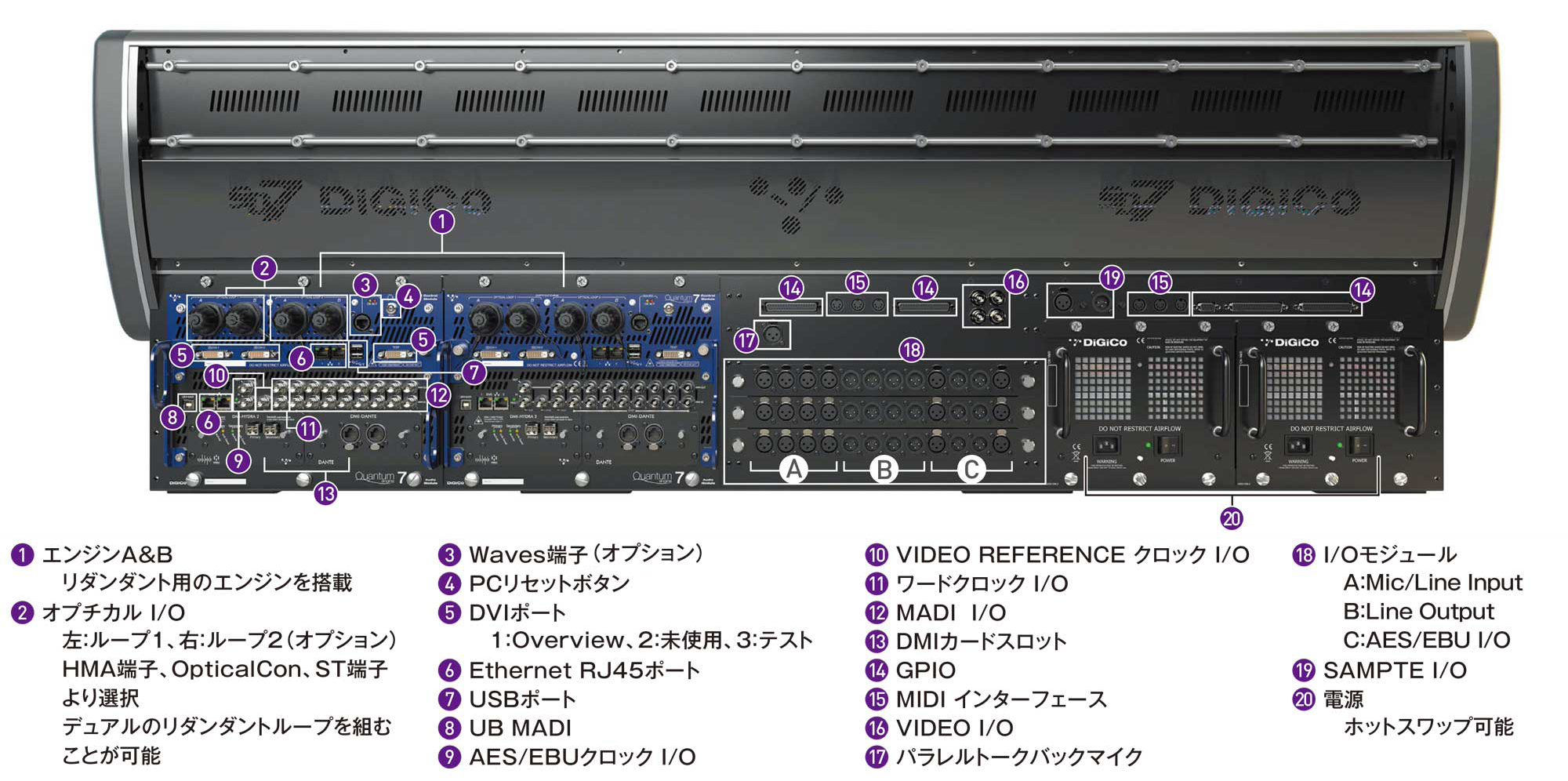

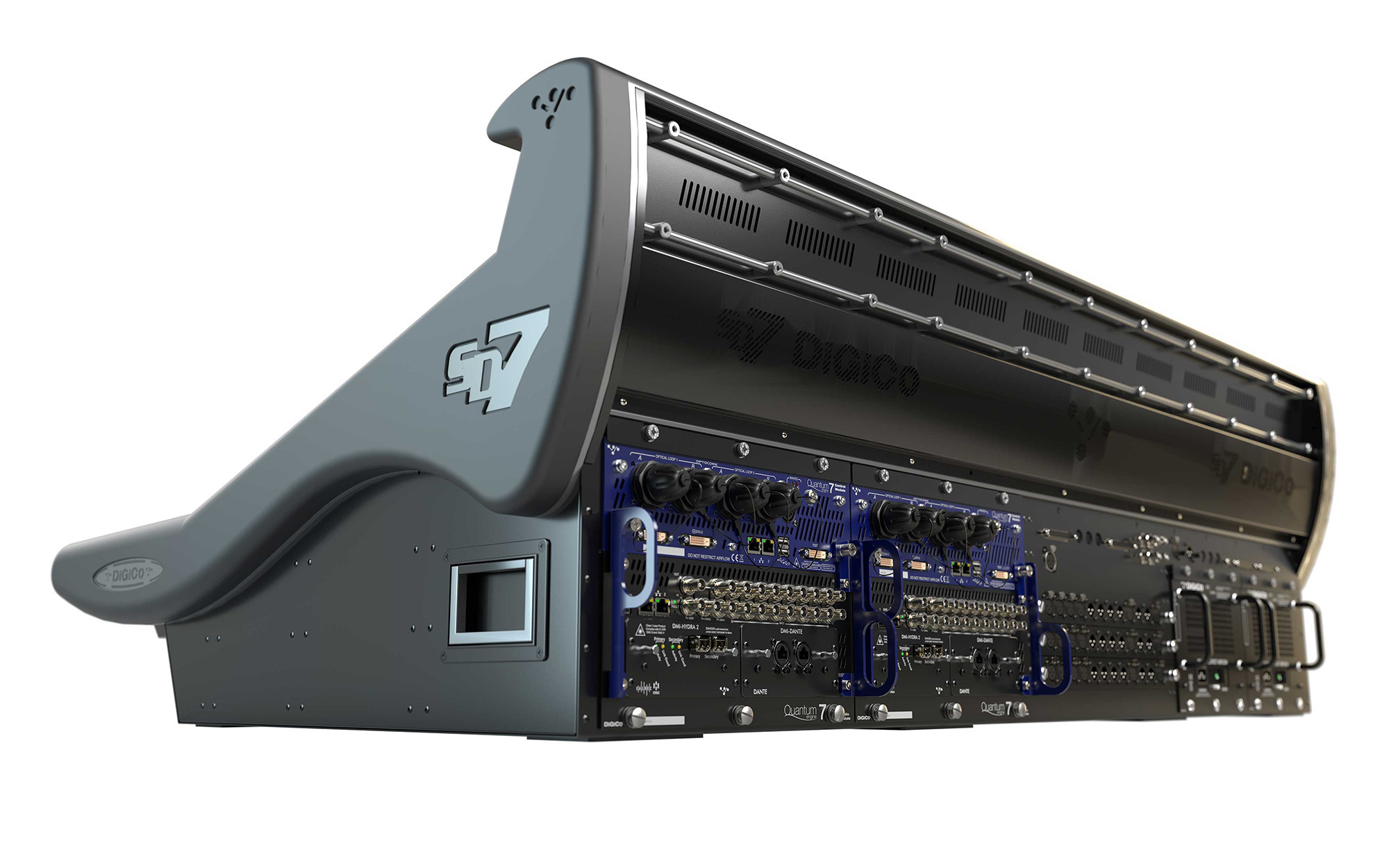

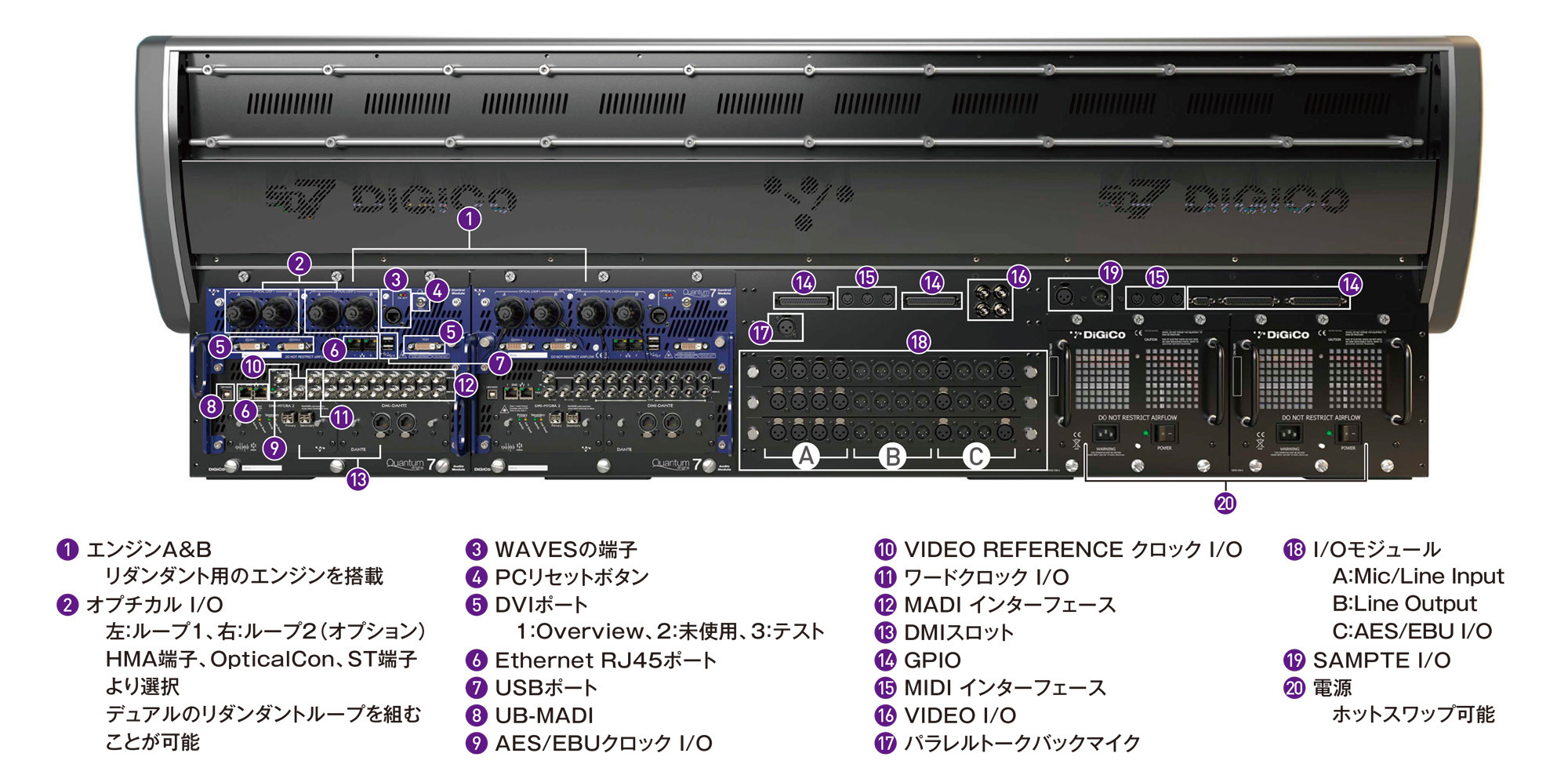

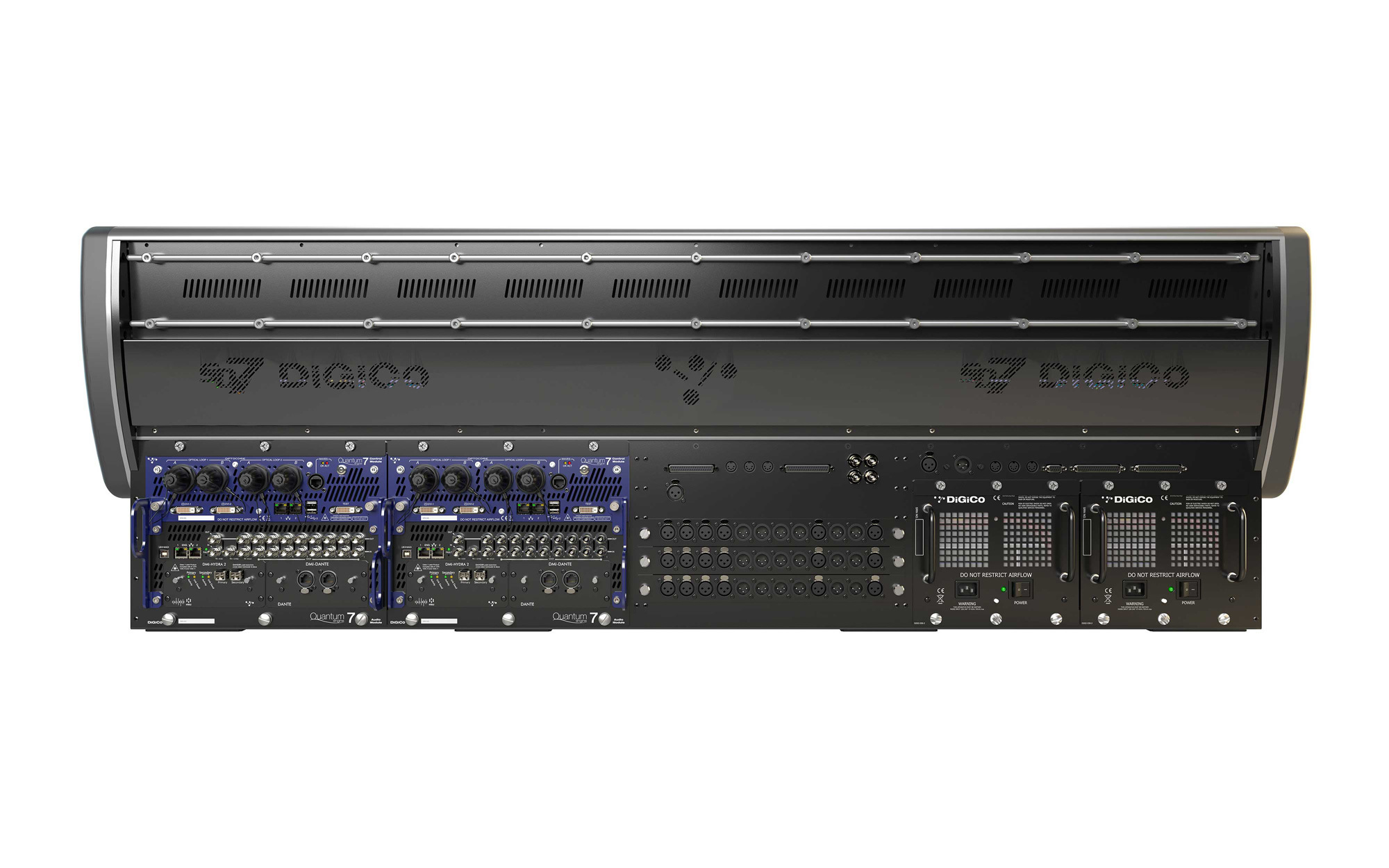

◆背面
※⑬DMIスロットに挿入するDMIカードの詳細はコチラ

SD7Q_1SD7Q_2SD7Q_3SD7Q_4SD7Q_5
※クリックすると拡大します。

■EX007Quantum
EX007
SD7 Quantum上で一度に制御できるチャンネル数と実質フェーダーを拡張するユニット。2つの画面を搭載し、メーターや機能はQuantum7と同じ。経済的なCAT5ケーブルで100m延長でき、Quantum7のリモートコントローラーとしても利用可能。
※オプションでフライトケースも用意しています。(FC-EX007)

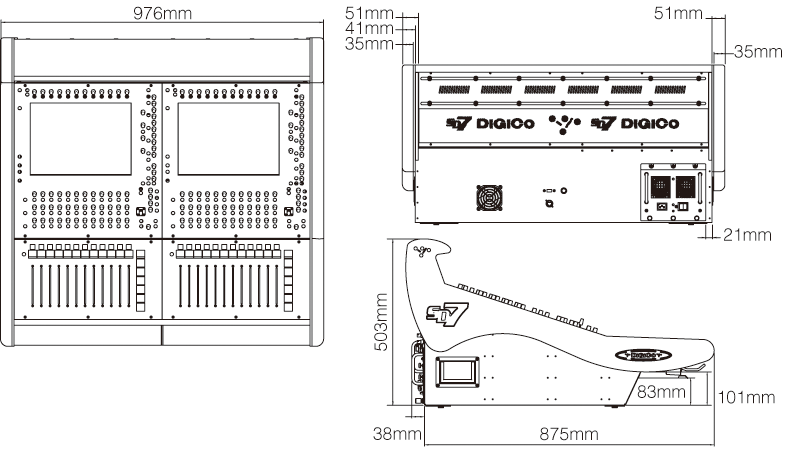

EX007dimension質量：80kg


■Q7-SCRIPT：Quantum7用スクリプトトレイ。
■Q7-TUPG：Quantum7Tシアターモデルへのアップグレードキット。
■FOURIER-Q7：Quantum7用Dante I/O アップグレードキット。
■WAVES-Q7：Quantum7用Waves Sound Gridアップグレードキット

■Q7-BUPG：Quantum7Bブロードキャストモデルへのアップグレードキット。

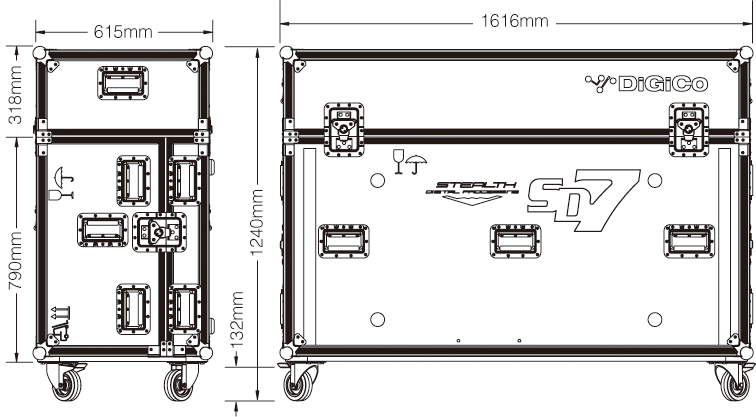

■FC-Q7：Quantum7用フライトケース
FC-SD7

■MADI伝送

BNC同軸、各種オプチカルケーブル
SDrackicon_SD-MINI Rack

各種オプチカルケーブル
icon_SD-NANO Rack

BNC同軸ケーブル
MQ-Rack icon

RJ45/BNC同軸ケーブル
icon_D2-Rack		 ■Danteネットワーク伝送

DQ-Rack icon


▼仕様書
PDFファイル 676KB　　DXFファイル15.3MB

▼取扱説明書
SD/Quantum Series ソフトウエア・リファレンス Ver.1528+  6.31MB
Quantum7 Engine 取扱説明書_V1023+ 4.37MB
シアター・ソフトウェア・オペレーション
Software Versions 4.2.576+		 3.88MB


▼ソフトウェア
Quantum7　V1619 Updater


▼技術資料
DMIモジュールのインストール、接続、セットアップに関する注意事項
Technical Note No.339		 539KB
SD Seriesの MADI 接続について
Technical Note No.294		 403KB
デジタルミキサーとラック用UPSの選択と消費電力について
Technical Note No.70		 183KB
GPO / GPI 接続に関する技術資料
Techical Bulletin No.112		 220KB
MADI接続システムの仕様について
Technical Bulletin No.106		 248KB
オプチカル接続システムの仕様について
Technical Bulletin No.101		 365KB
