HOME　>　 DiGiCo 　>　 デジタルミキシングコンソール 　>　 S21　S31

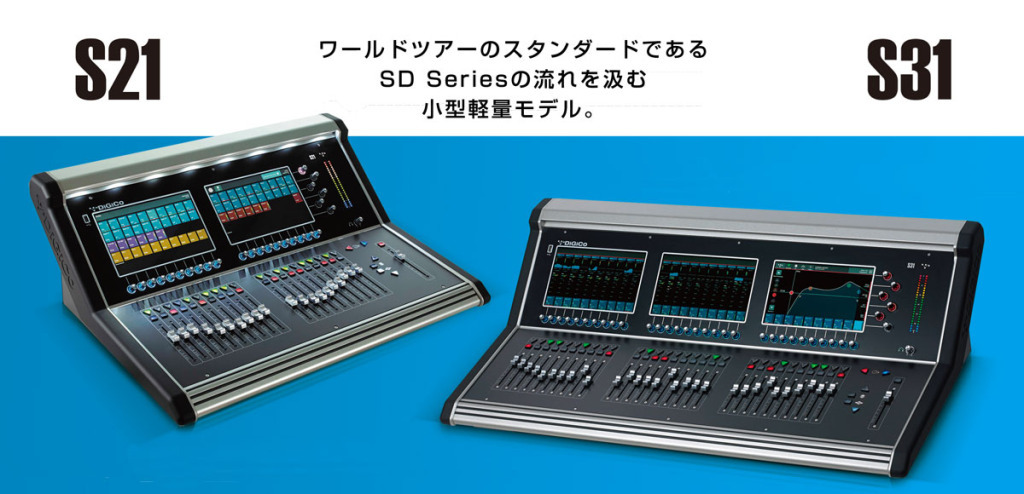

S21　S31
S21　円（税抜 円）
S31　円（税抜 円）

S21_S31

入力チャンネル
バス
ソロバス
マトリクス
コントロールグループ
サンプリングレート
48ch
（全チャンネルモノ/ステレオ切替可)
16ch
モノ/ステレオ+LRマスター
 ステレオ×2 最大10入力×8出力
10
 96kHz,24bit


コストパフォーマンスの高い、高品位モデル

  • 新規開発された低コストのFPGAを同じオーディオアルゴリズムでプログラミングし、新しくARMのQuadCore RISCプロセッサーを搭載。コストパフォーマンスを高く保つだけでなく、より速い処理能力と消費電力の抑制を実現しています。
  • 第4世代のSHARC DSPを搭載。FPGAをコントロールする以上の余力を持っており、近い将来に追加される機能にも対応できます。

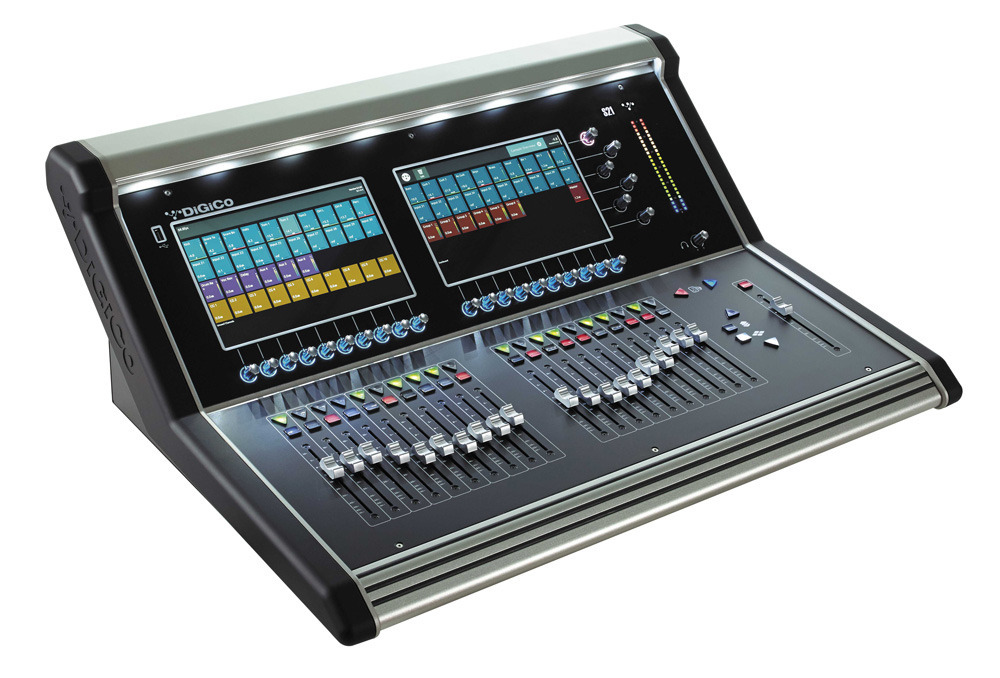

  • 2画面21フェーダーのS21と3画面31フェーダーのS31を用意。

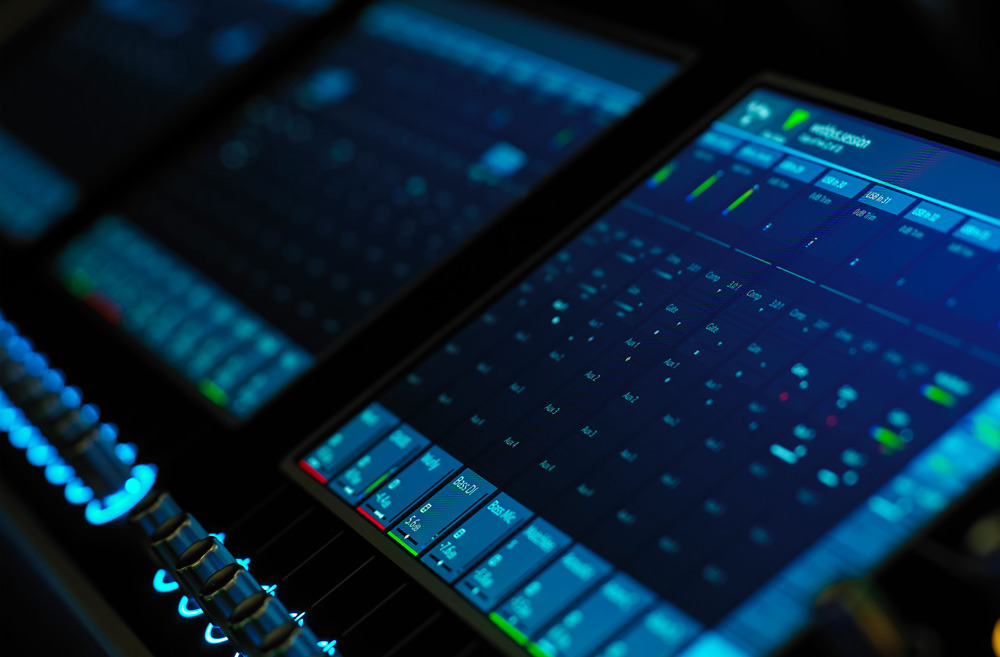

優れた視認性と快適な操作性を実現するタッチスクリーンを搭載

  • 最新のP-CAPマルチタッチスクリーンをS21は2画面、S31は3画面採用。複数のタッチスクリーンにすることで、ユーザーが感じる制限を払拭。快適な操作性を提供します。
  • 各スクリーンに10のチャンネルストリップを提供しているため、20チャンネルの即時フィードバックとコントロールが可能。チャンネル移動やサーフェスを横断するバスからカスタムフェーダーレイアウトまでシンプルに構成します。

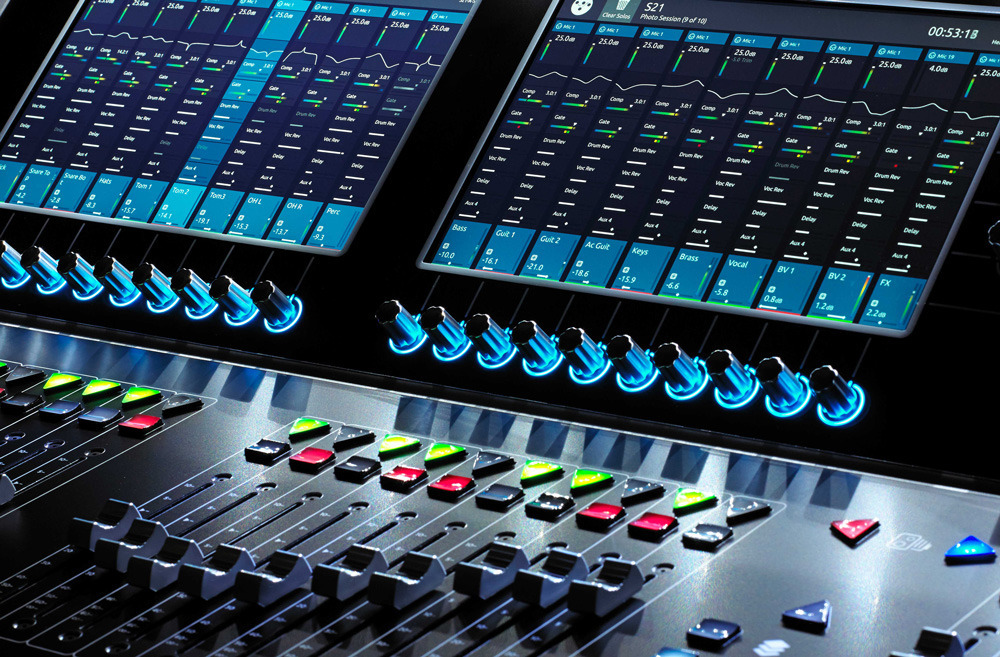

カラーリングによる識別を強化

  • SD Seriesの上位機種だけに備わっていた、HTLを採用。エンコーダーの周囲をフルカラーLEDで彩り、チャンネルを簡単に識別できます。屋外の太陽光の下でも優れた視認性を誇り、暗い場所では美しく輝きます。



96kHz標準の高音質

  • サンプリングレート96kHzの高い解像度による明瞭度の高い音質を実現。96kHzが標準なので、プロセッシング機能が半減することもありません。



UB-MADIを内蔵

  • USB2.0を使用してPCに接続するインターフェースを装備。PCレコーディングが簡単に行えます。
  • Intel® Core™ Duoあるいはそれ以上のCPUを備えたすべてのWindowsあるいはMacと互換性を持っています。

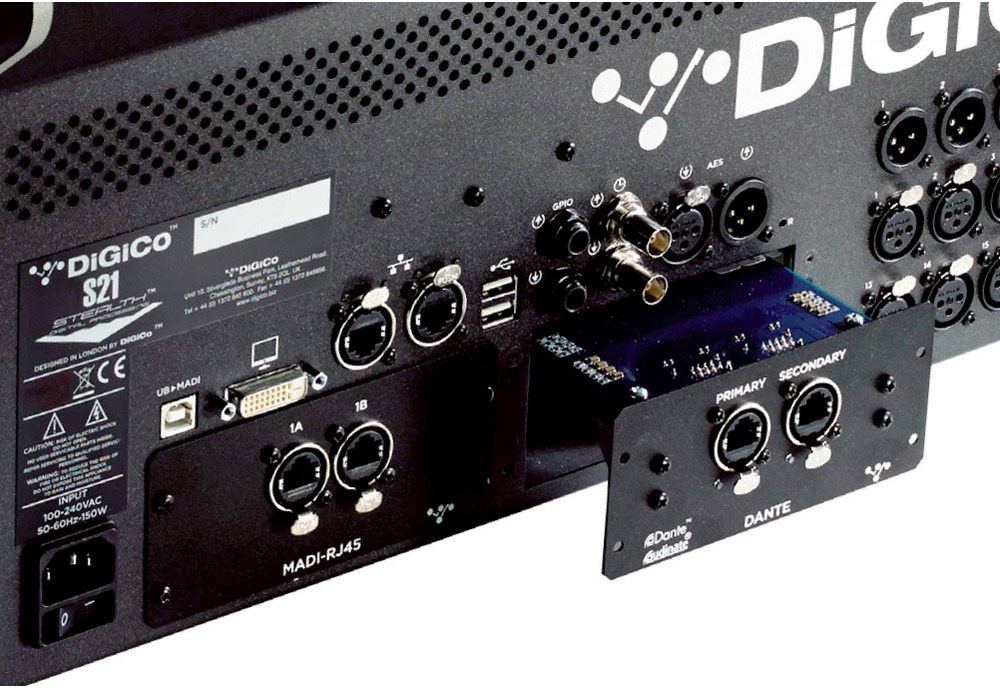

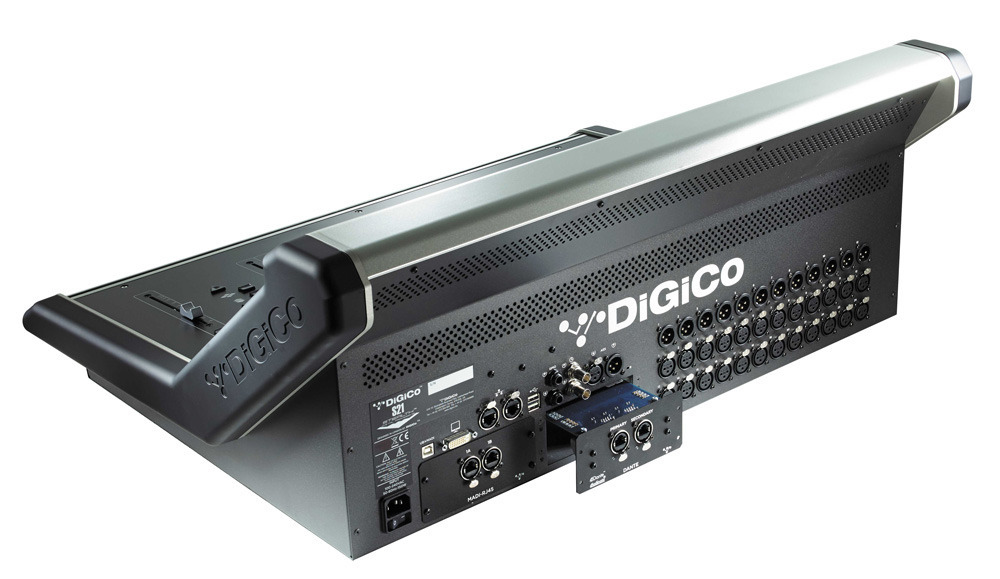

 S21_DMIスロット オプションで入出力拡張用のDMI（DiGiCo Multichannel Interface）カードを用意しています。

背面の専用スロットに任意のカードを入れて使用します。

多様なカードを用意しており、用途に合わせて選択可能。

※DMI（DiGiCo Multichannel Interface）カードは、Orange Boxのフォーマット変換カードおよびQuantumエンジン搭載のSD7、Quantum338、Quantum225、 SD 12、S21、S31、4REA4の入出力拡張カードとして使用できます。
※ファームウェアのバージョンにより使用できない場合があります。ご購入時にご確認ください。

■入出力
MOD-DMI-ADC
MOD-DMI-ADC
円（税抜円）
•アナログライン入力：D-Sub端子

MOD-DMI-DAC
MOD-DMI-DAC
円（税抜円）
•アナログライン出力：D-Sub端子
MOD-DMI-AES
MOD-DMI-AES
円（税抜円）

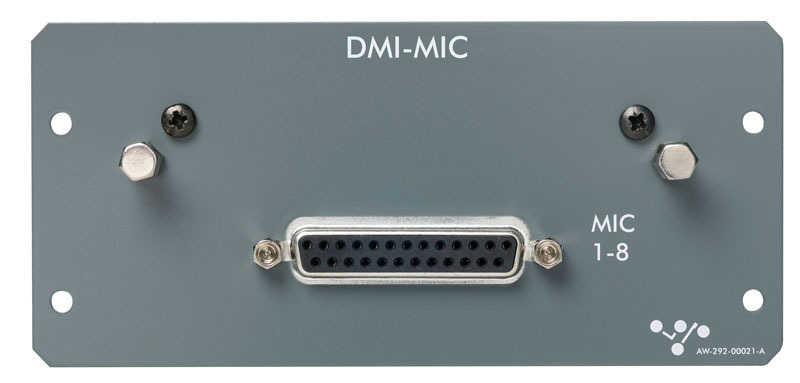

•AES I/O：D-Sub端子		 MOD-DMI-MIC
MOD-DMI-MICPRE
円（税抜円）
•8chマイクプリアンプ：D-Sub端子
■ MADI接続 ■ A3232接続 ■オートマイクミキシング
MOD-DMI-MADI-B
MOD-DMI-MADI-B
円（税抜円）
•MADI：BNC端子
MOD-DMI-MADI-C
MOD-DMI-MADI-C
円（税抜円）
•D2-Rack、D-Rack用：RJ45

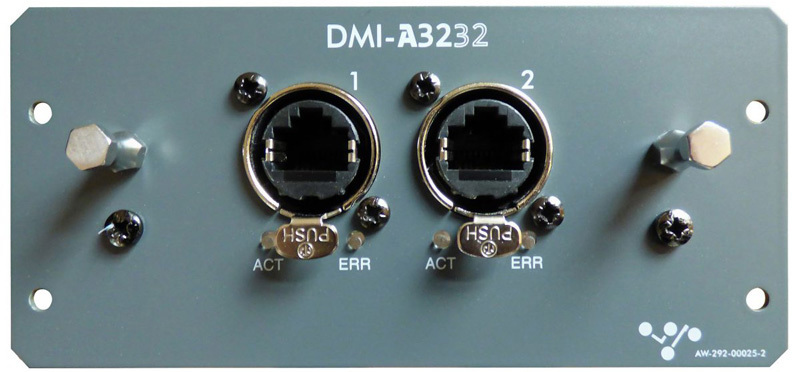

MOD-DMI-A3232
MOD-DMI-A3232
円（税抜円）
• A168 STAGE用。
各CAT5ポートは最大32のI/Oをサポートし、合計64のI/Oチャネル数が可能。

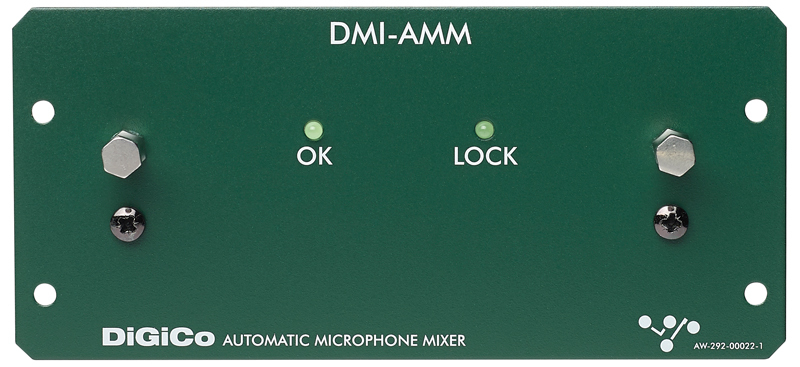

 		 DMI-AMMMOD-DMI-AMM
円（税抜円）
• 最大64chオートマチック・マイク・ミキシング・カード
■ オプチカル接続 ■ DANTE接続
MOD-DMI-OPTO
●MOD-DMI-OPTO
円（税抜円）
•オプチカル：HMA端子

●MOD-DMI-OPTO-S
円（税抜円）
• オプチカル：H MA端子、シングルモード仕様		 ●MOD-DMI-OP-NC
円（税抜円）
•オプチカル：OpticalCon端子

●MOD-DMI-OP-NCS
円（税抜円）
• オプチカル： OpticalCon端子、シングルモード仕様

●MOD-DMI-OP-ST
円（税抜円）
•オプチカル：ST端子

●MOD-DMI-OP-STS
円（税抜円）
•オプチカル：ST端子、シングルモード仕様

MOD-DMI-DANTE
MOD-DMI-DANTE
円（税抜円）
•DANTE用
• 64in 64out@48kHz
32in 32out@96kHz

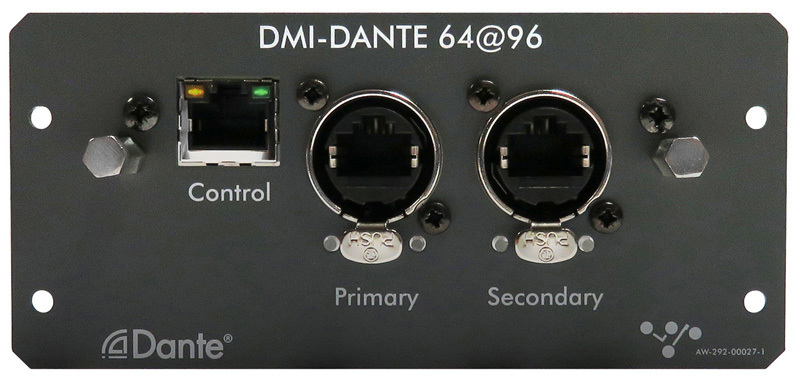

MOD-DMI-DANTE2
MOD-DMI-DANTE2
円（税抜円）
•DANTE用。
•64in 64out@48kHz/96kHz
28 DiGiCo
■ 外部機器接続専用
MOD-DMI-KLANG
MOD-DMI-KLANG
円（税抜円）
•KLANG:technologies用

MOD-DMI-AVIOM
MOD-DMI-AVIOM
円（税抜円）
•AVIOM用
MOD-DMI-WAVES
MOD-DMI-WAVES
円（税抜円）
•WAVES SoundGrid用
MOD-DMI-HYDRA 2
MOD-DMI-HYDRA 2 円（税抜円）
•CALREC ネットワーク用
DMI-ME
MOD-DMI-ME
円（税抜円）
•Allen&Heathネットワーク用

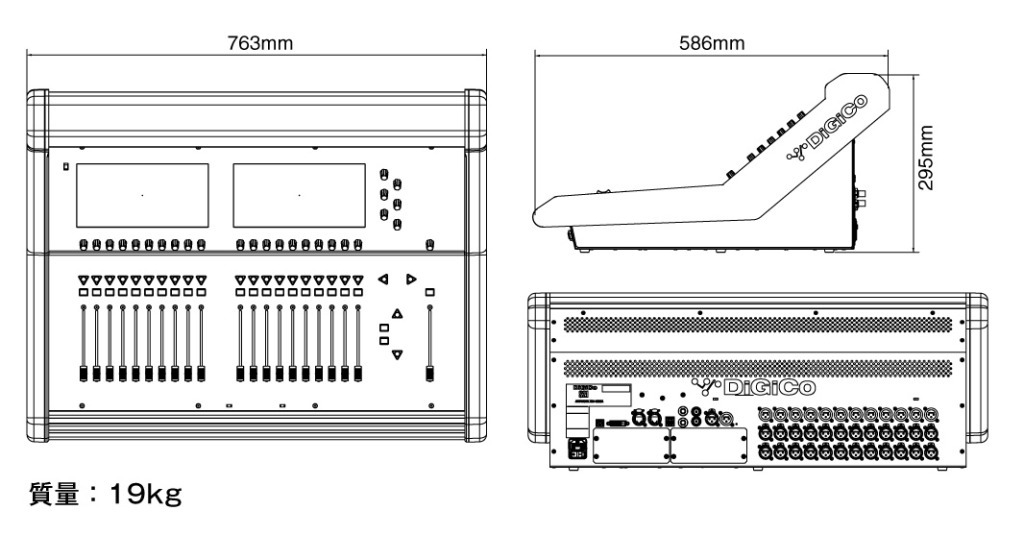

■S21
S21_dimension

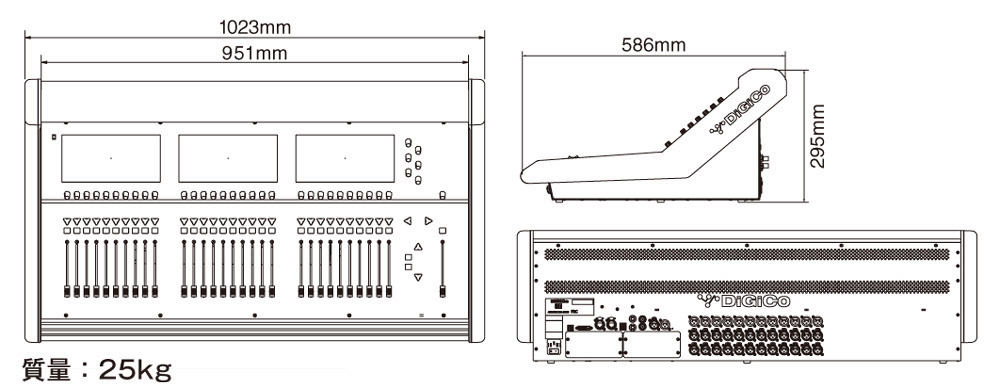

■S31
S31_dimension
　 S21 S31
入出力性能
フェーダー数 20+1 30+1
サブフェーダー数 0
入力チャンネル 48ch（全チャンネルモノ/ステレオ切替可）
バス 16ch(モノ/ステレオ+LRマスター)
ソロバス ステレオ×2
マトリクス 最大10×8
コントロールグループ 10
イコライザー 4バンドEQ（ ±18dB）
内蔵エフェクター ステレオエフェクター×8
ローカルI/O マイク/ライン入力 24
ライン出力 12
AES/EBU入出力(※） 1
MADIインターフェース 0
オプチカル(Optocore)インターフェース 0
MIDIインターフェース 0
外部ディスプレイポート DVI
(HDMIに対応するディスプレイをご使用ください）
外部同期 ワードクロック、AES/EBU
DMIカード経由の同期も可(カードの仕様による)
USB2.0 ポート 3
GPI 1/4インチジャック×1
GPO 1/4インチジャック×1
ヘッドホン出力 標準フォーンジャック×1、ミニジャック×1
音響特性
サンプリングレート 96/48kHz
レイテンシー 1.1ms@96kHz、2ms＠48kHz
内部プロセッシング 最大40bitフローティングポイント演算
AD/DA変換 24bit
周波数特性 20Hz～20kHz（±0.6dB）
THD+N 0.05％以下（定格ゲイン、10dB入力@1kHz）
クロストーク 90dB以上（40Hz～15kHz）
残留ノイズ －90dBu以下（代表値 ： 20Hz～20kHz）
マイク等価入力ノイズ －126dB以上
最大出力レベル +22dBu（標準仕様）
最大入力レベル +22dBu（標準仕様）
入力チャンネル/AUX/グループ/マトリクス
アナログゲイン
（入力チャンネルのみ）		 －20dB～＋60dB
デジタルトリム －40dB～＋40dB
ディレイ 最大682ms
ローパス/ハイパスフィルター 20Hz～20kHz、24dB/oct
インサート 2系統（EQ/ダイナミクスのプリ）
パラメトリックEQ 4バンド
ダイナミックEQ -　(4ch対応予定)
ダイナミクス コンプレッサー、ゲート、ダッカー
ソロバス ソロバス1/ソロバス2/両方
最大ラック数/DMIスロット/UB-MADI
最大ラック数 2(DMIスロットを2つ使用した場合）
DMIスロット 2
UB-MADI 48ch(40flex)
電源、寸法、質量
電源 内部電源（AC100V、50/60Hz）
消費電力　 ピーク時 125W 135W
起動時 185W 195W
寸法（W×H×D） 763mm×295×586mm 1023mm×295×586mm
質量 19kg 25kg
※コネクター系統数。1コネクターあたり、2chの入出力の使用が可能。

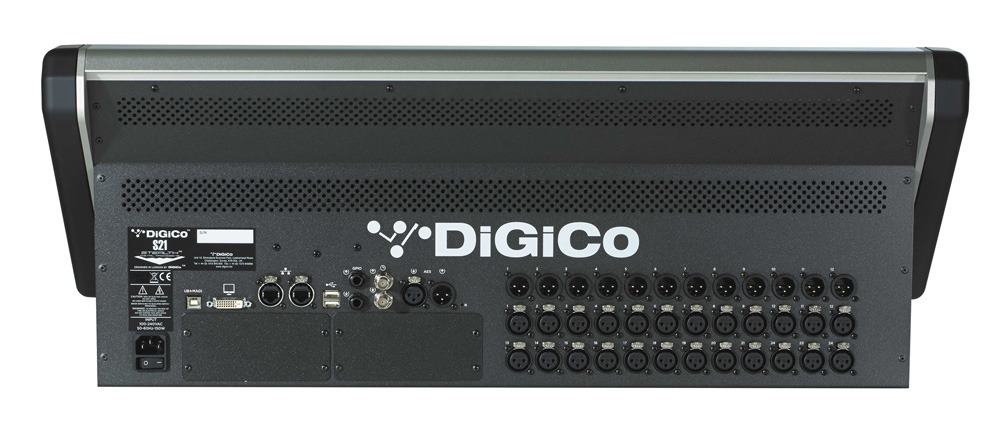

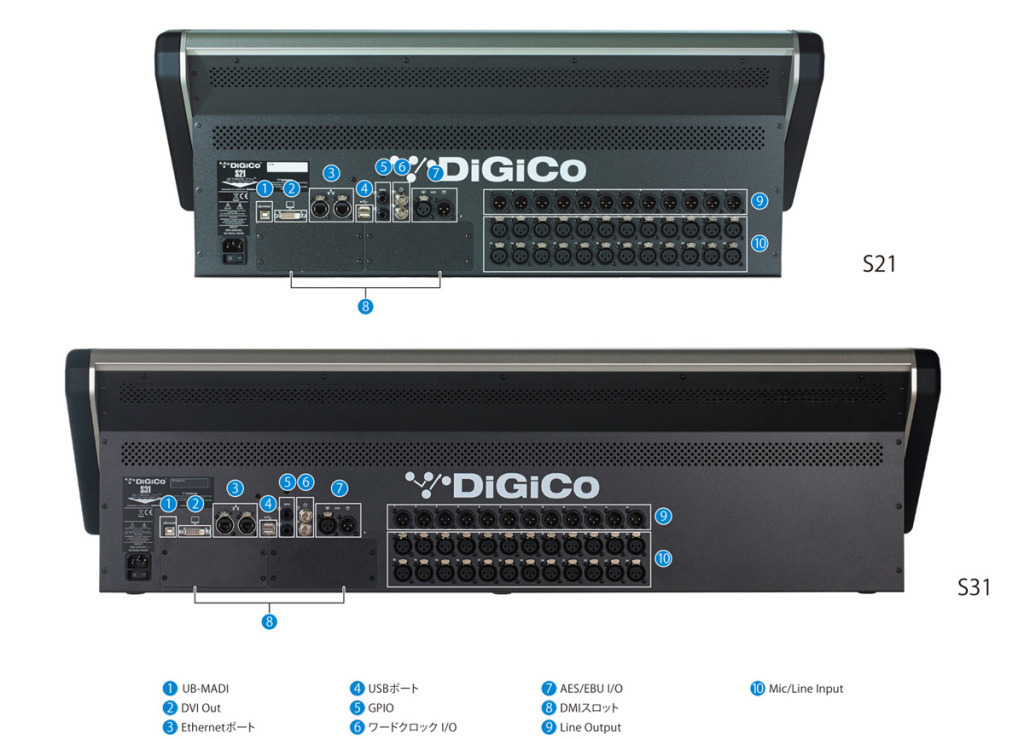

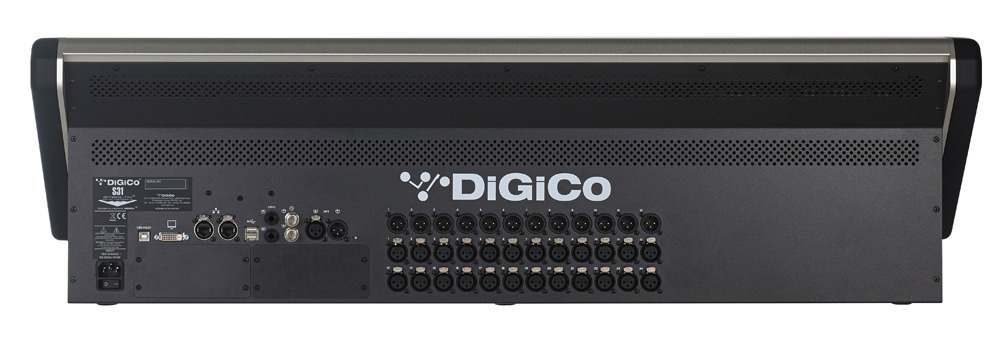

■背面
S21_S31 rear

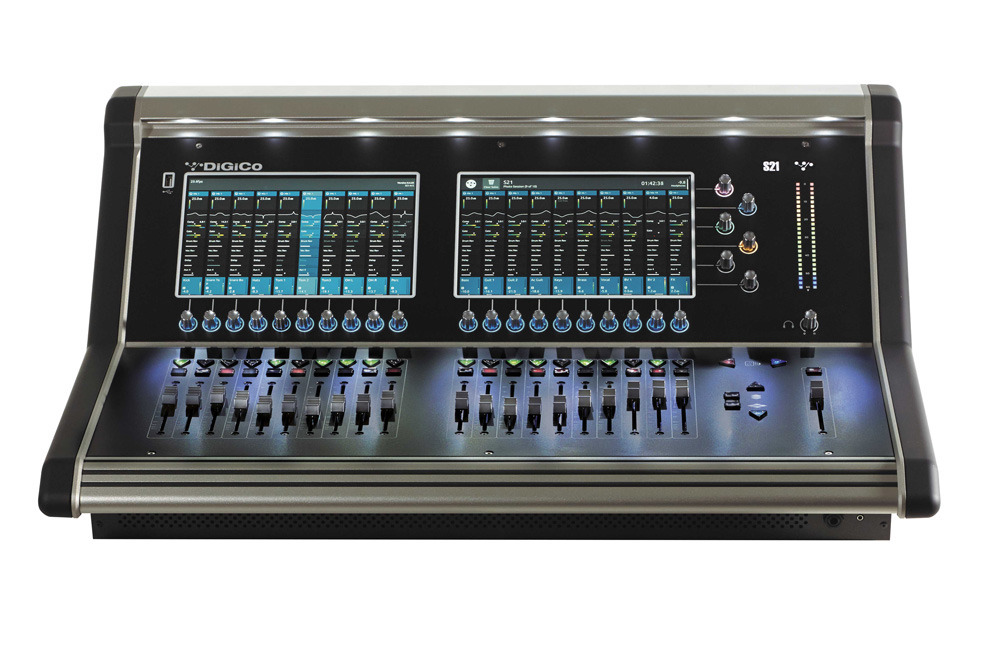

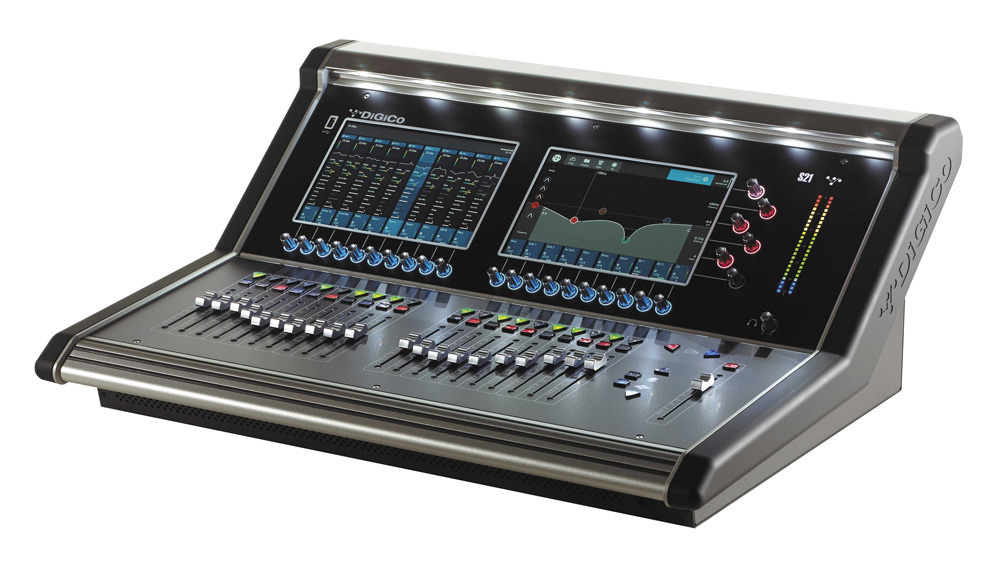

■S21
S21-1　 S21-2　 S21-3　 S21-4　 S21-5　 S21-6

※クリックすると拡大します。

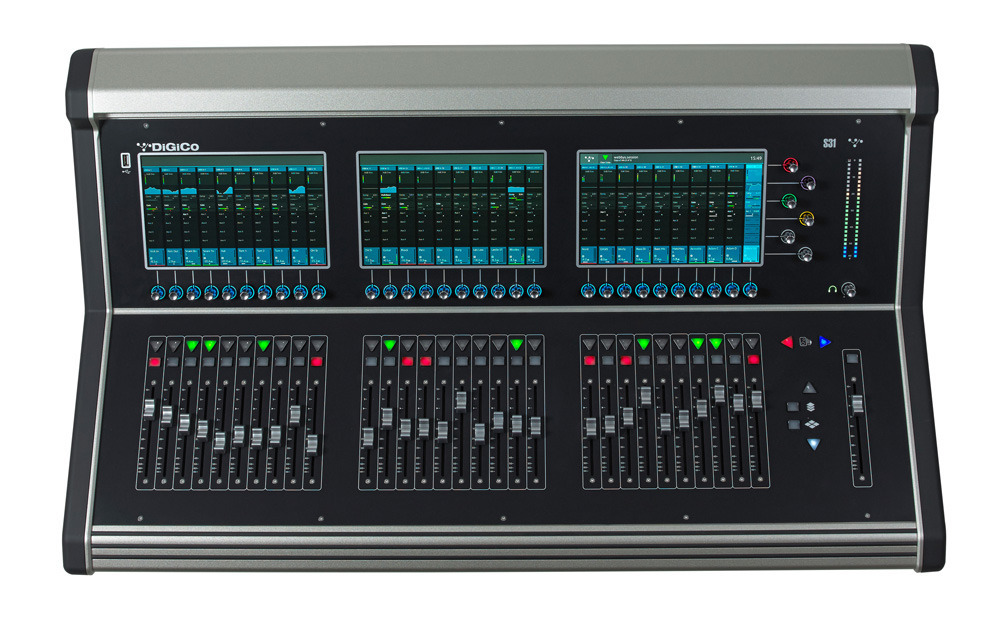

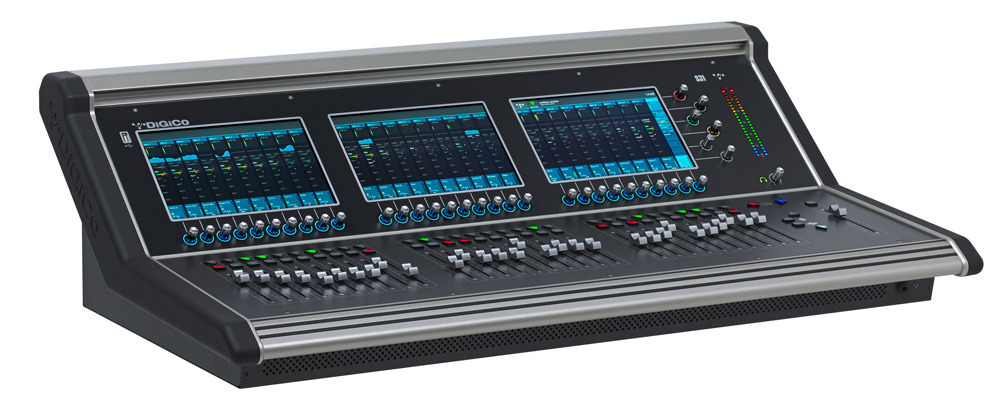

■S31
S31-1　S31-2　S31-3　S31-rear　S31-5　

※クリックすると拡大します。

■Case

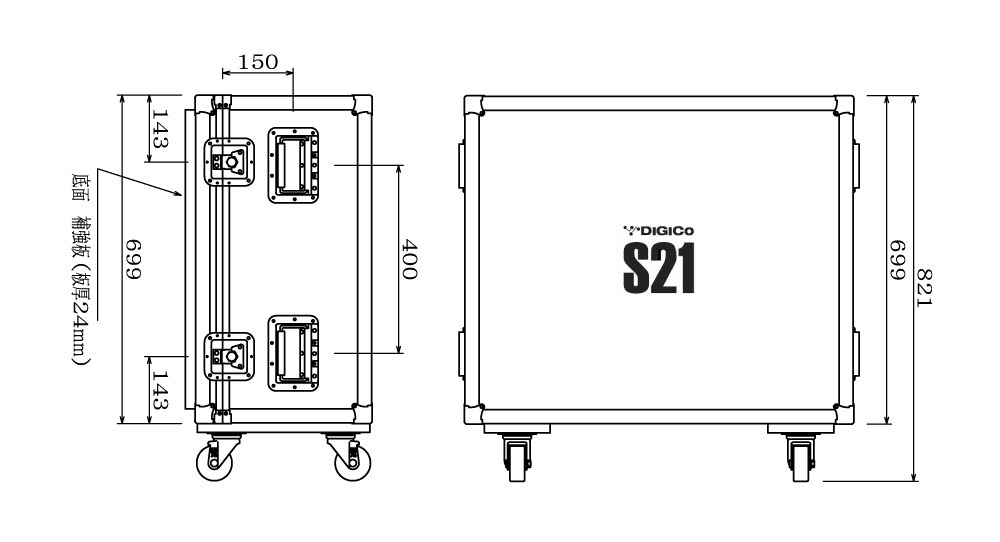

S21 Case
 円（本体価格 円）
S21用フライトケース。アルモア製。黒。
S21_フライトケース

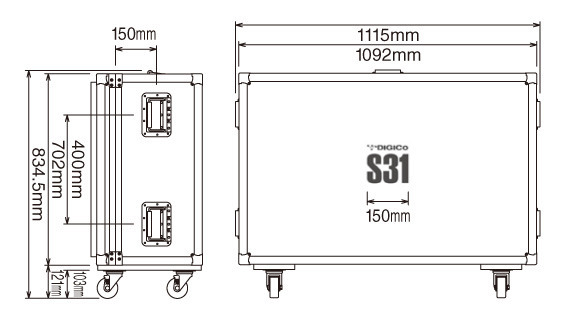

※他色およびロゴなし仕様は受注発注。		   S31 Case
円(本体価格円）
S31用フライトケース。アルモア製。黒。
S31 Case
※他色およびロゴなし仕様は受注発注。


■CAT5で接続可能なラック
icon_D2-Rack　※DMIカード「MOD-DMI-MADI-C」が必要です。
　※DMIカード「MOD-DMI-MADI-C」が必要です。
※DMIカード「MOD-DMI-A3232」が必要です。

■MADIで接続可能なラック
icon_D2-Rack　※DMIカード「MOD-DMI-MADI-B」が必要です。

■Danteで接続可能なラック
　※DMIカード「MOD-DMI-DANTE」または「MOD-DMI-DANTE2」が必要です。
　※DMIカード「MOD-DMI-DANTE」または「MOD-DMI-DANTE2」が必要です。
　※DMIカード「MOD-DMI-DANTE」または「MOD-DMI-DANTE2」が必要です。

■S APP

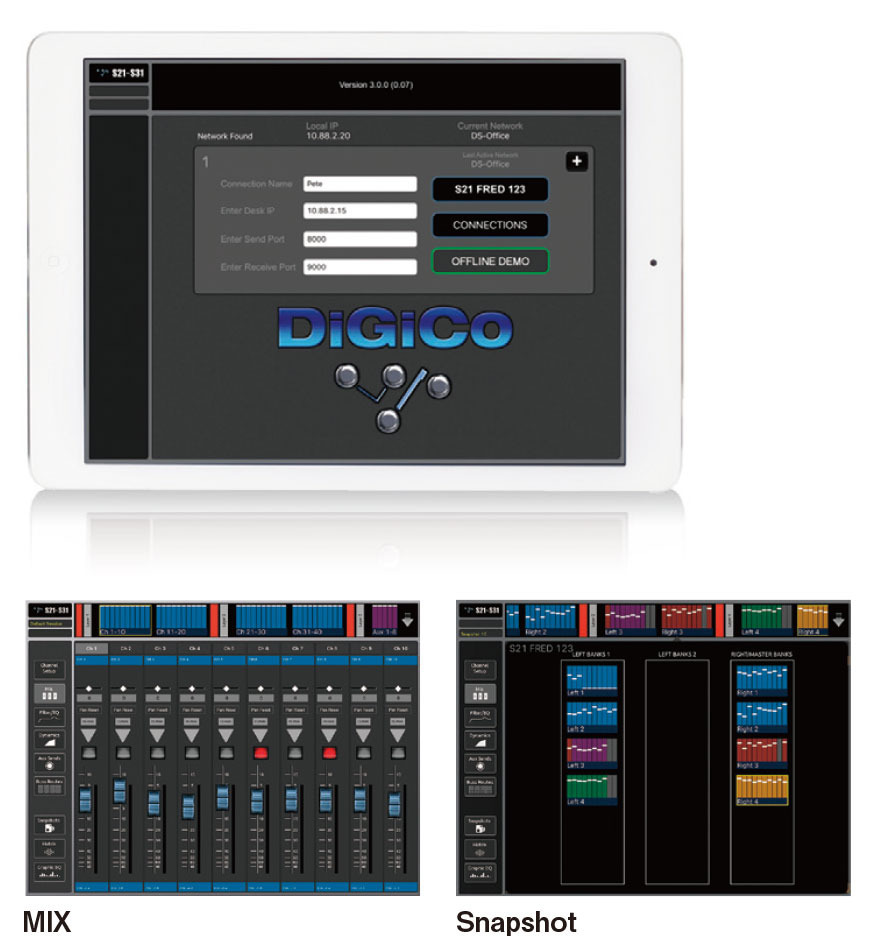

S21、S31をワイヤレスで制御するためのiPad用アプリケーション。
S APP

利用上の注意
  • AppleのApp Storeは、当社が運営しておりません。アプリケーションの取得やその利用については、アプリケーション提供先の掲げる条件や制限を遵守いただきますようお願いいたします。
  • 取得したアプリケーションを使用すること、またそれを使用できなかったことにより生じたお客様の損失や損害、または第三者からのいかなる請求等につきまして、当社は一切その責任を負いません。
  • アプリケーションの取得やその利用は、利用者自身の責任と費用によって行ってください。


Apple Storeより
フリーダウンロード　　App Store
DiGiCo S V2



▼仕様書
S21
1.3MB　　6.7MB　※zip圧縮		 S31
1.1MB.pdf　6.7MB　※zip圧縮


▼取扱説明書
S21 & S31取扱説明書Ver.1.3
25.9MB(zip)


▼ソフトウェア
S21＆S31　V3.0.15 Updater


▼技術資料
DMIモジュールのインストール、接続、セットアップに関する注意事項
Technical Note No.339		 539KB
4REA4のネットワークおよびオーディオ信号ケーブルの仕様について
Technical Note No.444 rev5		 347KB
SD Seriesの MADI 接続について
Technical Note No.294		 403KB
RJ45の接続ケーブルについて
Technical Note No.227		 343KB
デジタルミキサーとラック用UPSの選択と消費電力について
Technical Note No.70		 183KB
MADI接続システムの仕様について
Technical Bulletin No.106		 248KB
