SD8
SD8-WS　生産完了

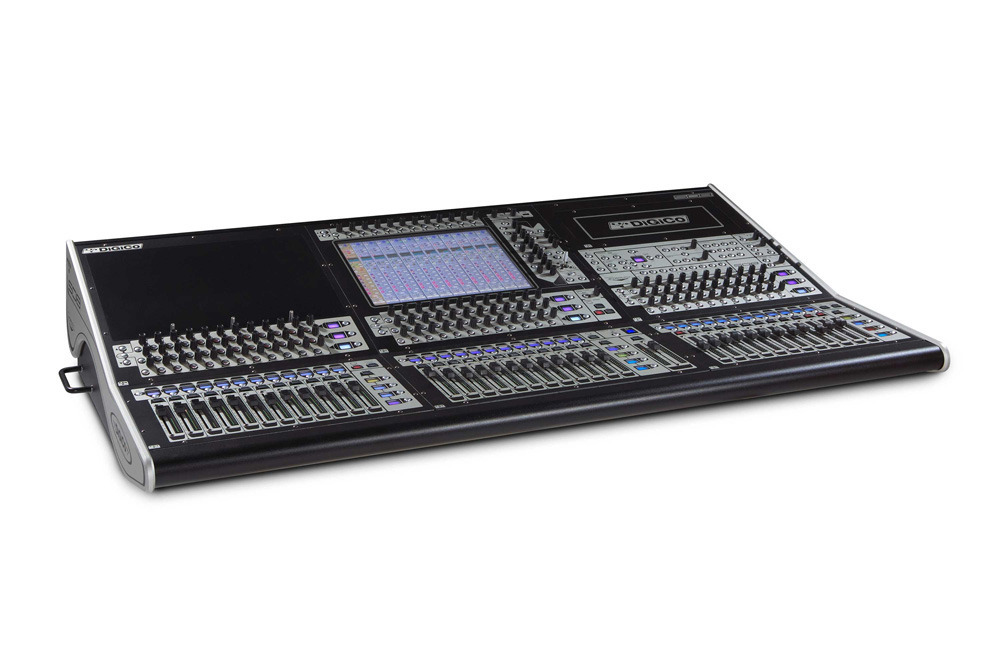

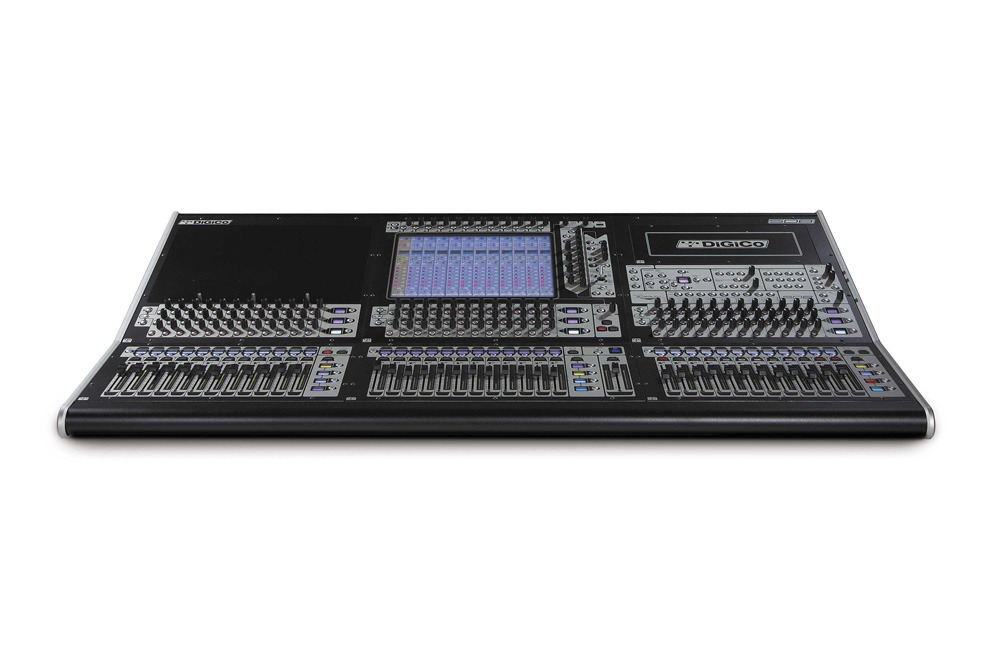

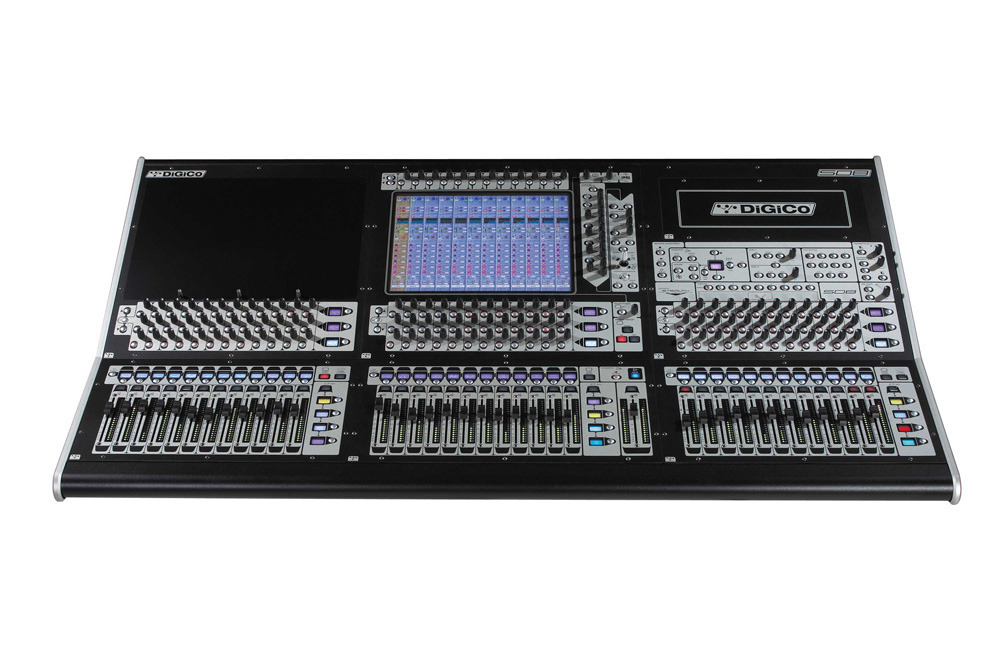

SD8



SD8 CORE2
入力チャンネル
バス
ソロバス
マトリクス
コントロール
グループ
サンプリング
レート
120ch 48ch モノ/ステレオ×2 最大16入力×16出力 24 96/48kHz,24bit
*選択式(VCA、ムービングフェーダー、ミュートグループ)

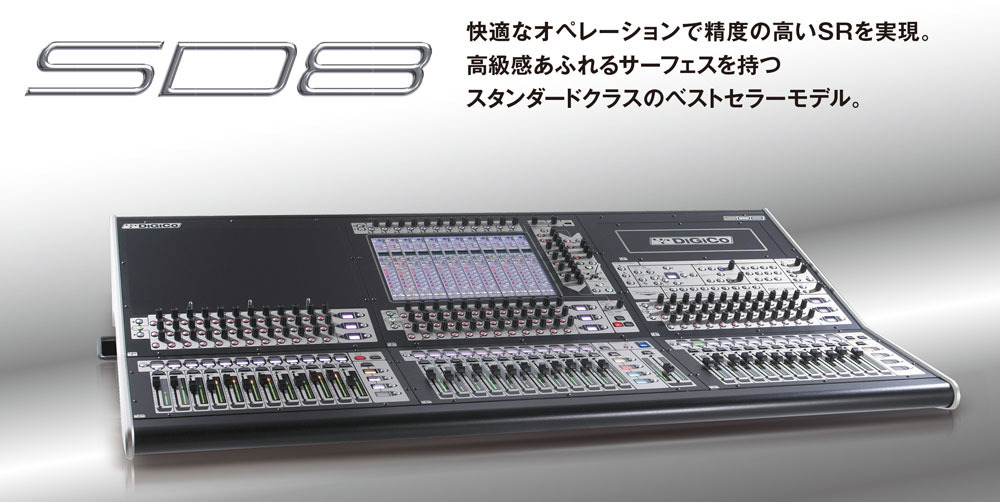

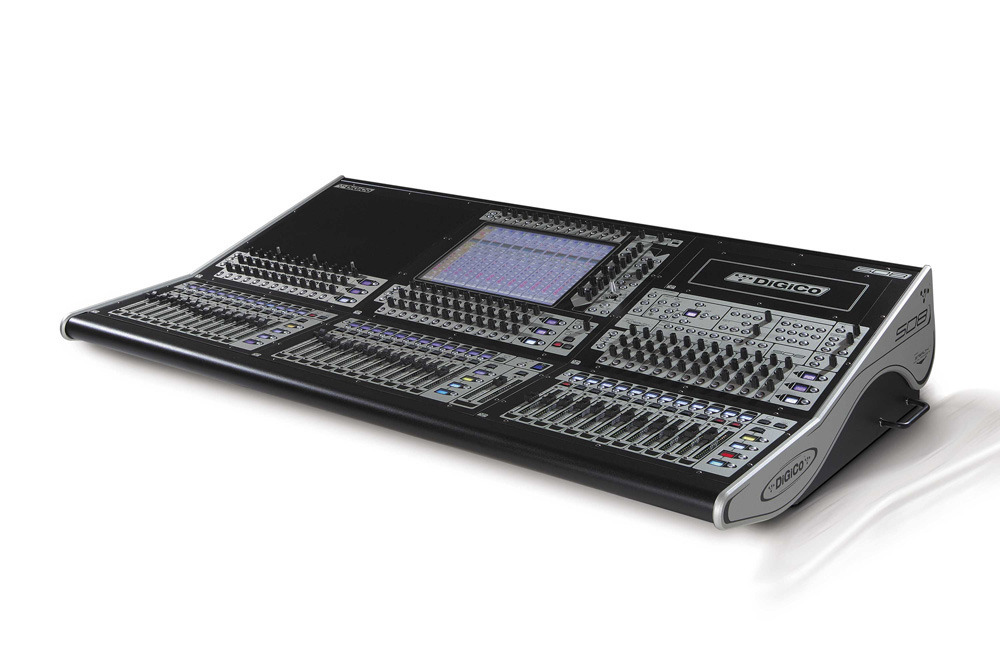

高級感あふれるサーフェス

  • 落ち着いた輝きを静かに放つ高級感あふれるサーフェス。
  • 暗い現場でも視認性の高いLCDディスプレイや電子ラベル。
  • 左上には、PCを置くスペースを確保。マルチレコーディングもコンパクトに行えます。
  • サーフェスに予備電源を標準で搭載。突発的な電源の不具合にも対応可能。

優れた音響性能による精度の高いライブSRを実現

  • “ステルス・デジタルプロセッシング”を採用。
  • サンプリングレート96kHzに対応しており、SD10、SD5、SD7との併用も可能。
  • 物理フェーダー37本を備えており、チャンネルへのアクセスが容易。

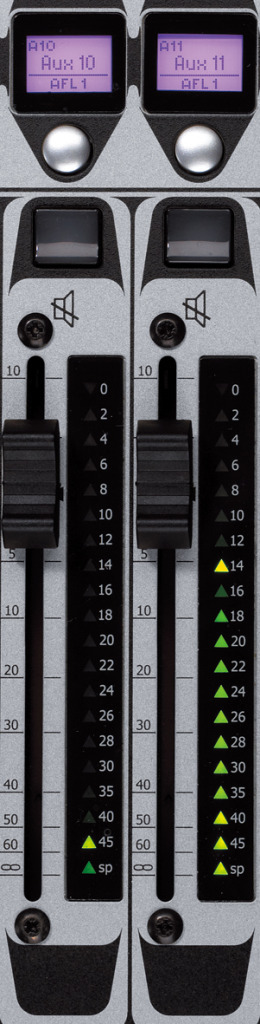

  • フェーダー脇には、20セグメントの高解像度LEDのメーターを装備。

オプションカードの追加でオプチカルによる伝送が可能

  • 光ネットワークにより長距離間の伝送が可能になり、大きな会場でのSRにも対応可能。
  • リダンダント機能により、仮に1本が断線してももう片方のケーブルに瞬時に切り替えて伝送を維持。

OSC（Open Sound Control）

  • DiGiCoのSDコンソールのサーフェスから、KLANG:technologiesなどOSCプロトコルに対応するデバイスの外部制御が可能。

iPAD用リモートコントロール・アプリケーションソフトウェア「SD APP」を用意

  • SD Seriesをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
    (→詳細はこちら）

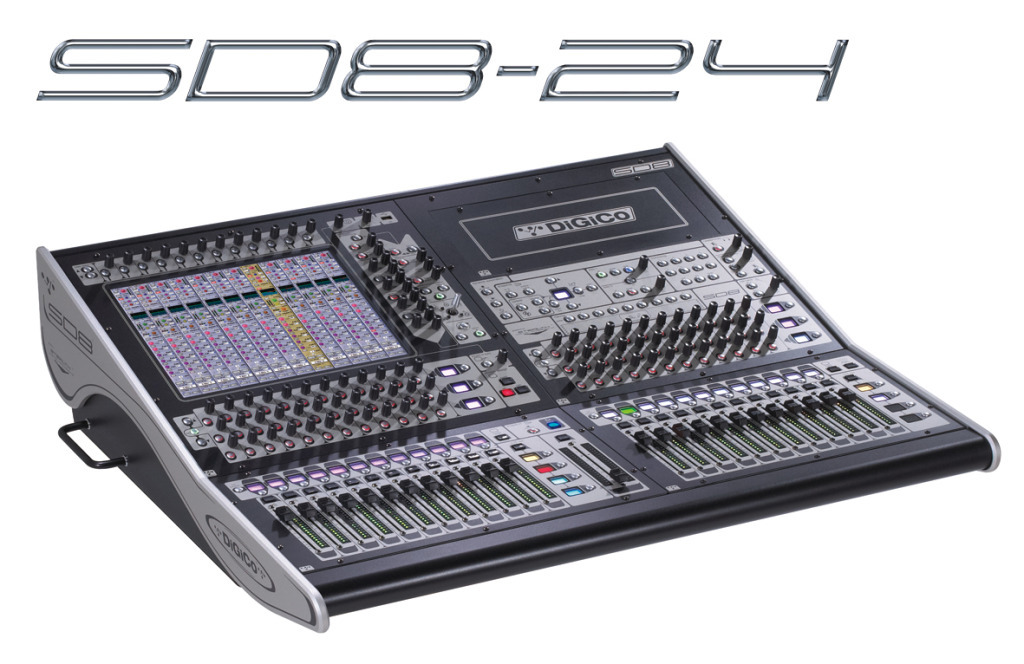

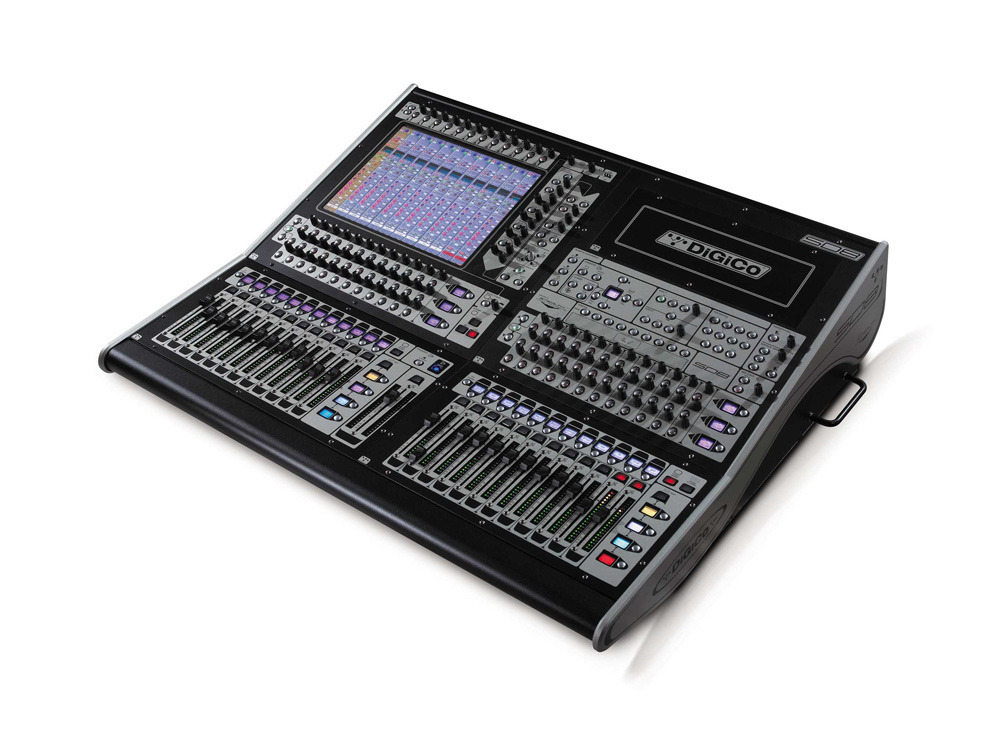

SD8-24
SD8-24-WS　生産完了

フェーダー数を減らしてよりコンパクトに
■SD8と同じ機能を持たせ、フェーダーを25本に集約。スペースの限られたライブハウスや効果卓にも最適。



■SD8　質量：71.3kg


■SD8-24　質量：50kg

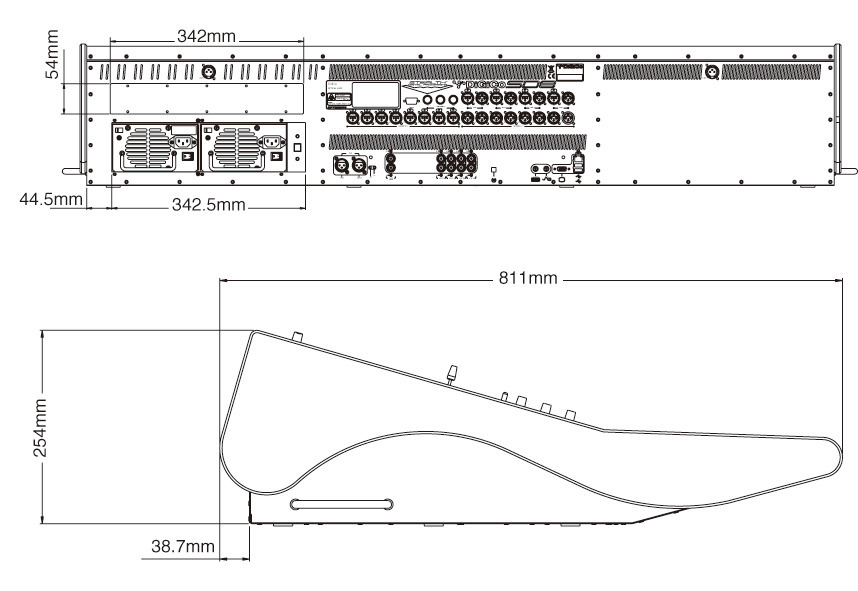

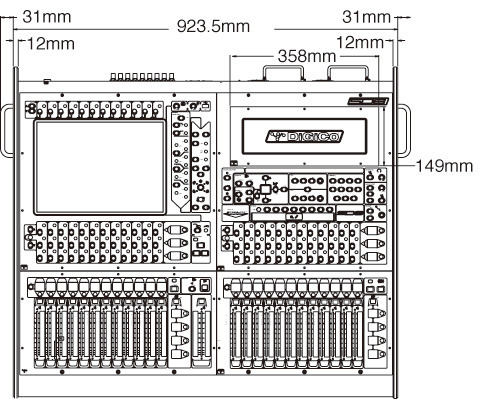

SD8-24_side dim
入出力性能
フェーダー数 37
サブフェーダー数 －
入力チャンネル 120ch
バス 48ch
ソロバス 2（モノ/ステレオ）
マトリクス 最大16×16
コントロールグループ 選択式（VCA、ムービングフェーダー、ミュートグループ）×24
イコライザー 32バンドGEQ（±12dB）×24
内蔵エフェクター ステレオエフェクター×16
ローカルI/O マイク/ライン入力 8
ライン出力 8
AES/EBU入出力(※1） 4
MADIインターフェース 2（75ΩBNC コネクター×8 リダンダント含む）
オプチカル(Optocore)インターフェース 1(オプション)
MIDIインターフェース In / Out / Thru
外部ディスプレイポート VGA
DB-15 ミニメス（解像度1024×768）×1
外部同期 ワードクロック、MADI、AES、オプチカル
USB2.0 ポート 3
GPI －
GPO －
ヘッドホン出力 標準フォーンジャック×1、インピーダンス ： 8～600Ω
ライト端子 XLR3：1.2～12V×2
音響特性
サンプリングレート 96/48kHz
レイテンシー 2ms（代表値）
内部プロセッシング 最大40bitフローティングポイント演算
AD/DA変換 24bit
周波数特性 20Hz～20kHz（±0.6dB）
THD+N 0.05％以下（定格ゲイン、10dB入力@1kHz）
クロストーク 90dB以上（40Hz～15kHz）
残留ノイズ －90dBu以下（代表値 ： 20Hz～20kHz）
マイク等価入力ノイズ －126dB以上
最大出力レベル +22dBu（標準仕様）
最大入力レベル +22dBu（標準仕様）
入力チャンネル/AUX/グループ/マトリクス
アナログゲイン（入力チャンネルのみ） －20dB～＋60dB
デジタルトリム －40dB～＋40dB
ディレイ 最大1.3秒
ローパス/ハイパスフィルター 20Hz～20kHz、24dB/oct
インサート 2系統（EQ/ダイナミクスのプリ/ポスト）
パラメトリックEQ 4バンド
ダイナミックEQ 190ch
ダイナミクス コンプレッサー、ゲート、ディエッサー、ダッカー
ソロバス ソロバス1/ソロバス2/両方、オートソロ
最大ラック数/DMIスロット/UB-MADI
最大ラック数 16
DMIスロット  -
UB-MADI(サンプリングレート48kHz時)  -
電源、消費電力、寸法（W×H×D）、質量
電源 内部電源×2（AC100V、50/60Hz）
消費電力 ピーク時 295W
起動時 295W

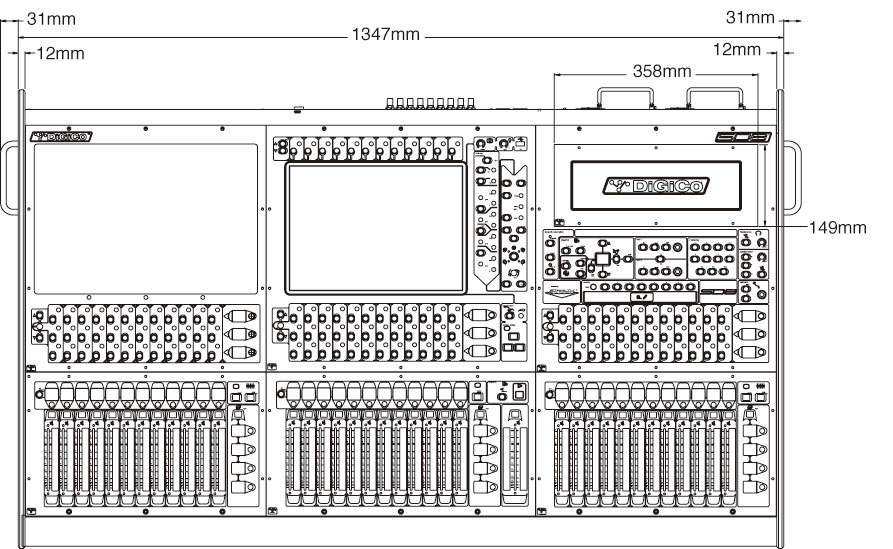

寸法(W×H×D)、質量 1347×254×811mm、71.3kg
※1) コネクター系統数。1コネクターあたり、2chの入出力の使用が可能。

CORE2以前の仕様はこちら

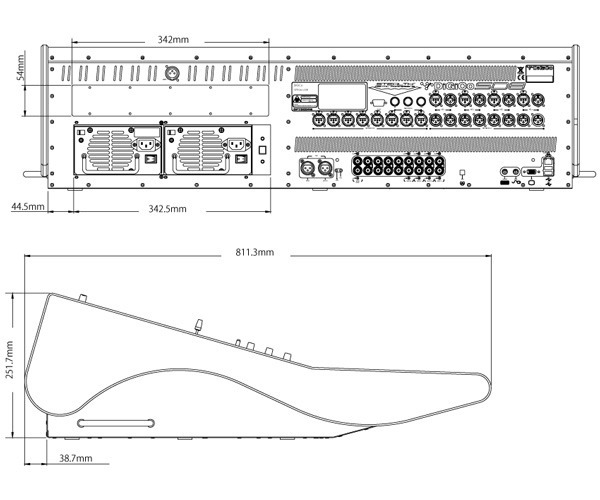

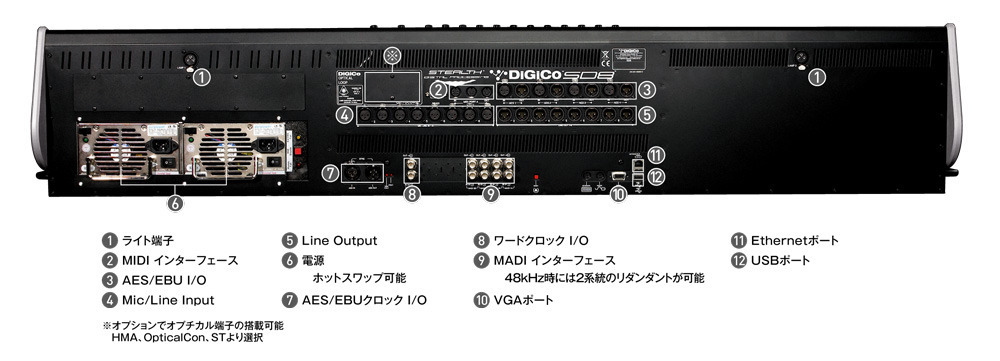

■背面

SD8_rear


■SD8

SD8-1SD8-2SD8-3SD8-4



■SD8-24

SD8-24

※クリックで拡大します。

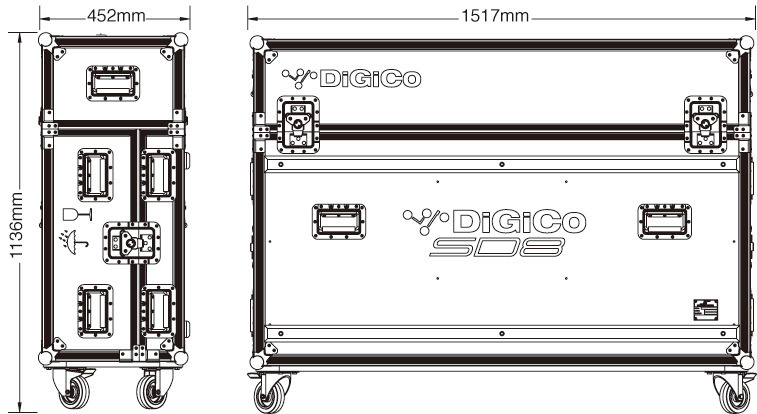

■FC-SD8：SD8用フライトケース


■SD8-OPT-HMA：SD8用オプチカルアップグレードキット、HMA端子。
■SD8-OPT-NC：SD8用オプチカルアップグレードキット。OpticalCon端子。
■SD8-OPT-ST：SD8用オプチカルアップグレードキット。ST端子。
■WAVES-SD8：Waves SoundGridアップグレードキット。
■FC-SD8-24：SD8-24用フライトケース。
■COVER-SD8：SD8用ダストカバー。
■COVER-SD8-24：D8-24用ダストカバー。
■SD-RR-PSU：リモートPSUキット。　※PSUは付属していません。
■PSU-SPX-1-MOD：シングルPSU
SD-RR-PSU with PSU-SPX-1-MOD×２

■MADI伝送

BNC同軸、各種オプチカルケーブル
SDrackicon_SD-MINI Rack

各種オプチカルケーブル
icon_SD-NANO Rack

BNC同軸ケーブル
MQ-Rack icon

RJ45/BNC同軸ケーブル
icon_D2-Rack

RJ45/各種オプチカルケーブル
※オプションのLBBが必要
