Bolero アンテナ

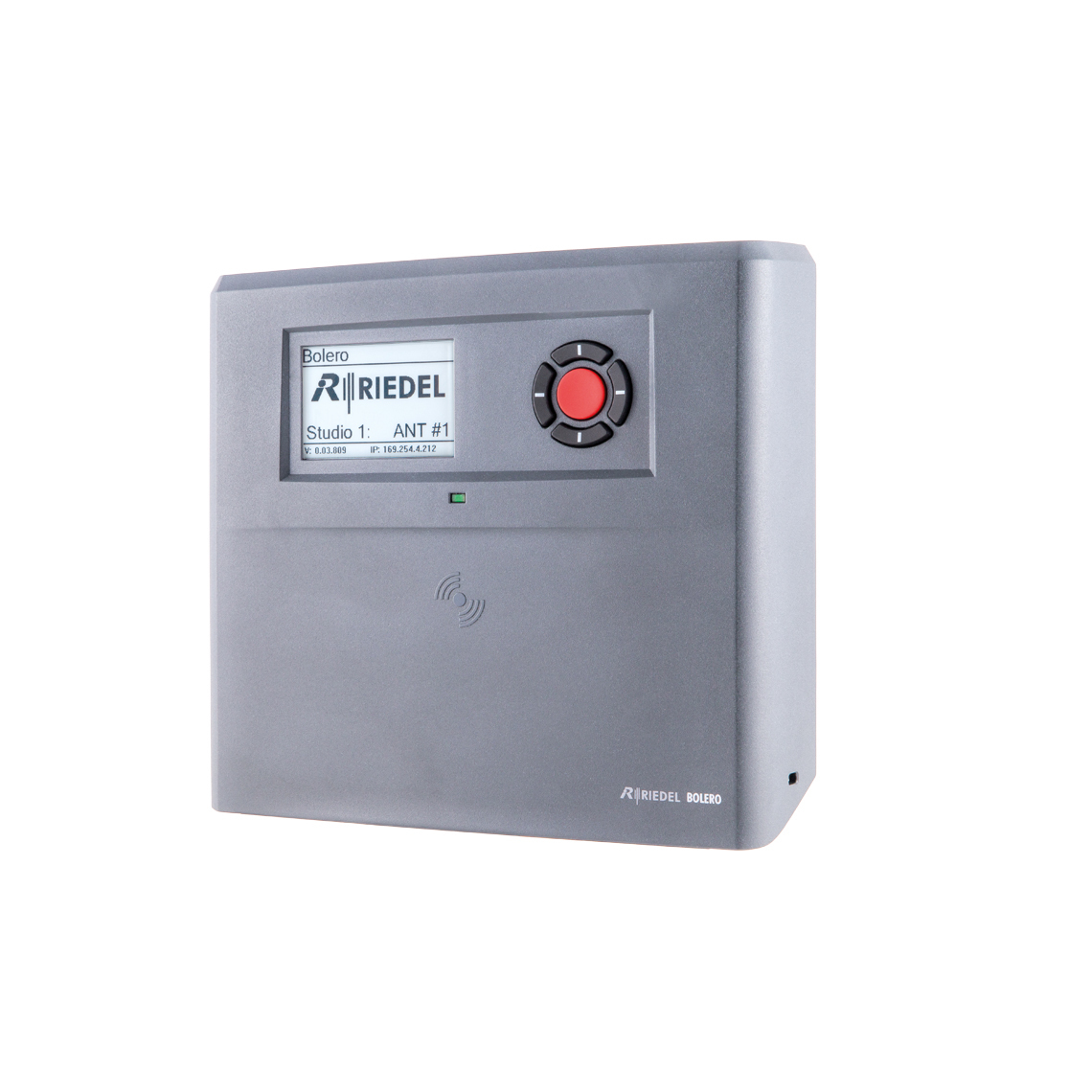

Boleroアクティブアンテナ



BL-ANT-1010-19G-JP G2（DECT 1.9GHz帯専用、グレー）
BL-ANT-1010-19W-JP G2（DECT 1.9GHz帯専用、ホワイト）
BL-ANT-1008-24B G2（2.4GHz帯専用、ブラック）

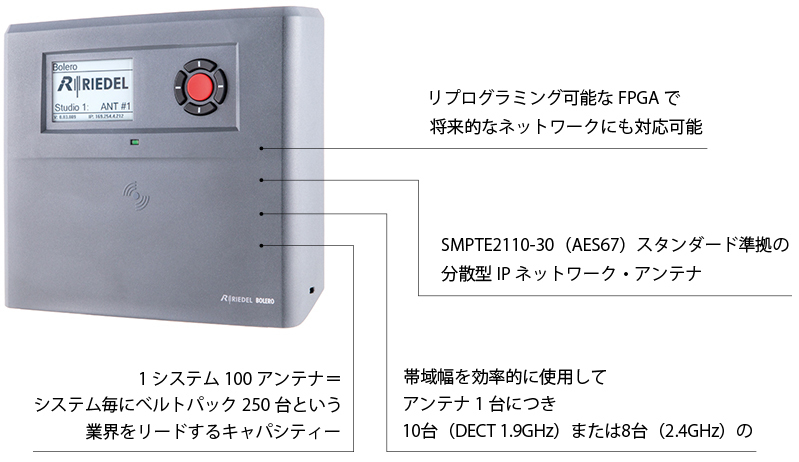

  • ライセンスフリーの1.9 GHz DECT帯専用と2.4GHz帯専用の2モデル。
  • Boleroネット毎に最大250台のベルトパックと100台のアンテナ
  • 帯域幅をインテリジェントに使うことでアンテナ毎10台（1.9GHz帯モデル）または8台（2.4GHz帯モデル）のベルトパックが可能
  • 分散型SMPTE 2110-30（AES67）IPネットワーク・アンテナ
  • 将来のネットワークに対応するために完全に再プログラム可能なFPGA



■各部の名称



■仕様
DECT 1.9GHz専用モデル、2.4GHz専用モデル共通

アンテナ毎のベルトパック数 DECT：10 // 2.4GHz：8
RF 周波数範囲 DECT：1.880 ～ 1.930GHz（地域による）// 2.4GHz：2.403 ～ 2.479GHz（地域による）
アンテナの RF カバー範囲（直径） 屋内（構造による）：200 m 程度まで，屋外（見渡せる範囲）：300 ～ 500  m 程度まで
ベルトパックからアンテナまでのレンジ 屋内（構造による）：200 m 程度まで，屋外（見渡せる範囲）：150 ～ 250 m 程度まで
ベルトパック登録 1 ワンタッチ NFC 認証（ベルトパック→アンテナ，ベルトパック→ベルトパック），OTA 登録（PIN を用いる over the air）
ネットワーク接続 SMPTE 2110（AES67）IP またはスタンドアロンモード時の直接ケーブル接続
表示器の種類 高コントラスト E-ink ディスプレイ
プログラマブル伝送電力 ✔
レイヤー 3 ネットワークのサポート ✔
TTL 設定 可変マルチキャスト TTL（1 ～ 255，デフォルト 16）
DECT マスター優先度 ウェブ UI 内で設定可能
アンテナのディスプレイ上でのネットワーク監視 IP / ディジーチェーン / クローズド・リング
電源 PoE+（802.3at，type 2，class 4，15‒30 W）または DC 8‒57 V，3 A
消費電力 15W
取付ポイント 5/8" ＆ 3/8" ネジ穴付きマイクスタンド・ソケット，蝶ねじ式ロック付きスピゴット・アダプター，Kensington ロック穴，セーフティ・ワイヤー取付用ネジ穴
環境 IP-53 準拠の防塵・防水（垂直方向から 60 度までの撒水）
動作環境温度 -10 ～ 45℃
湿度 0 ～ 90%，結露なきこと    Ta ＝ 40℃
寸法（W × D × H） 210 × 66 × 190 mm
質量 1,320 g
