CoRAY4
2-Wayフルレンジ・コラムスピーカーシステム

CoRAY4 　　　

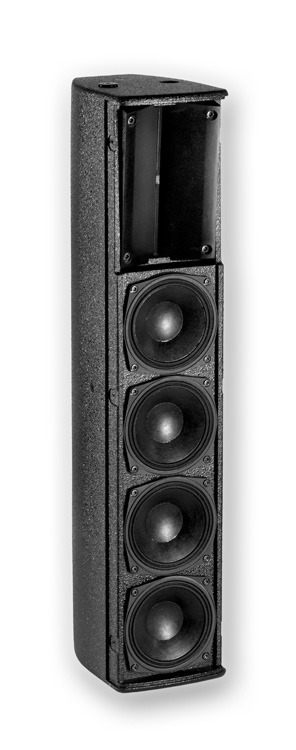

CoRAY-front-R 　CoRAY4_without grill
※クリックすると拡大できます。

CoRAY4_CMS
  • 仮設移動用のCoRAY4。CoRAY4には、ポールソケットやCMS（Coda Mobile Suspension）が装備されています。金具の取付を容易にし、設置時間を短縮します。
  • コンパレーター内蔵アンプLINUS 14D/LINUS 14 と一緒に使用します。プリセットの設定で、システムをイコライジングし、スピーカーを保護するリミッターを最適化します。
  • 高域を隣接させるように2つのCoRAYを連結することで、遠逹性が向上します。6dBの出力増が見込め、低域もより遠くまで届けることができます。
  • ウォータープルーフ加工（IP-55）とRAL指定のカラーリングが可能です。
    　　※最低ロット数など、詳細はお問い合わせください。

　　※4chアンプ ：LINUS 14D/LINUS 14

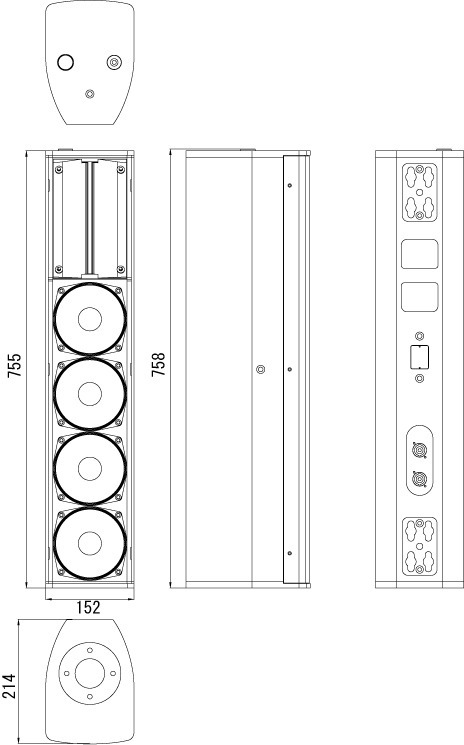

CoRAY4 寸法図
※クリックすると拡大できます。
  CoRAY4
形式 2-Wayフルレンジ・コラムスピーカー
周波数特性 80Hz～20kHz(-3dB)
許容入力（AES/ピーク） 700W/2800W
感度（1W/1m） 97dB
最大音圧 131dB
カバレージ角 水平 ： 対称120°or60°または非対称 90°（60°+30°、30°+60°）
垂直 ： 12°（ 上1°、下11°）
ドライバー構成 低域：4×5インチ、1.5インチ（38mm）ボイスコイル、170W（AES）
高域：2×4インチ平面波ドライバー、 1.75インチ（44.4 mm）ボイスコイル、80W（AES）
クロスオーバー 1300Hzパッシブ
公称インピーダンス 4Ω
入力コネクター 2×Neutrik™ NL4MP
エンクロージャー 合板
仕上げ 黒、ポリウレア樹脂塗装
寸法（W×H×D） 152×758×214mm
質量 15.7kg

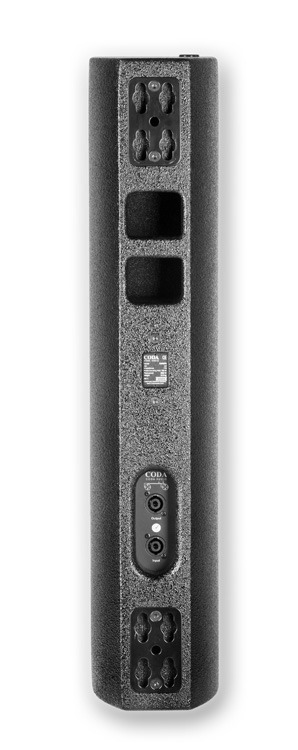

CoRAY-front　　 CoRAY4_Back   CoRAY4 with stand
※クリックすると拡大できます。


↓CoRAY4　2本をアクセサリー「CA4」で連結

CoRAY_twin_front　　 CoRAY4_2本連結_back
※クリックすると拡大できます。



コンパレーター内蔵4chアンプ
LINUS 14D2U/ LINUS 142U
LINUS 14D
▼CoRAY4　仕様書
PDFファイル60KB　　DXFファイル660KB

アクセサリー4種　使用例

アクセサリー4種　使用例


TV4C

TV4C

CoRAY4用　TV栓用仮設クランプ

TV4　

TV4　

CoRAY4用　CF4フライングフレーム用仮設TV栓

CA4　

CA4　

CoRAY4用連結アダプター

CF4　

CF4　

CoRAY4用フライングフレーム

C4VC

C4VC

CoRAY4 / CoRAY4i 用　U字ブラケット

C4WM V2

C4WM V2

CoRAY4 / CoRAY4i 用　壁取り付け金具

CAY-2

CAY-2

NL4M-NL4F×2、Yケーブル。
