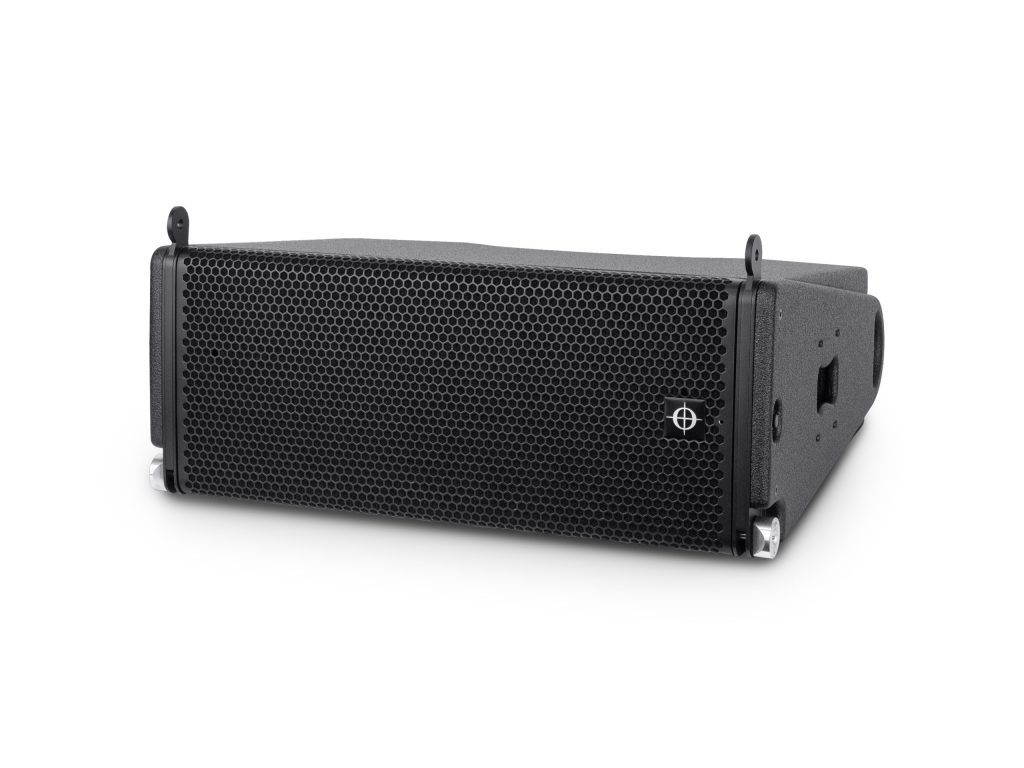

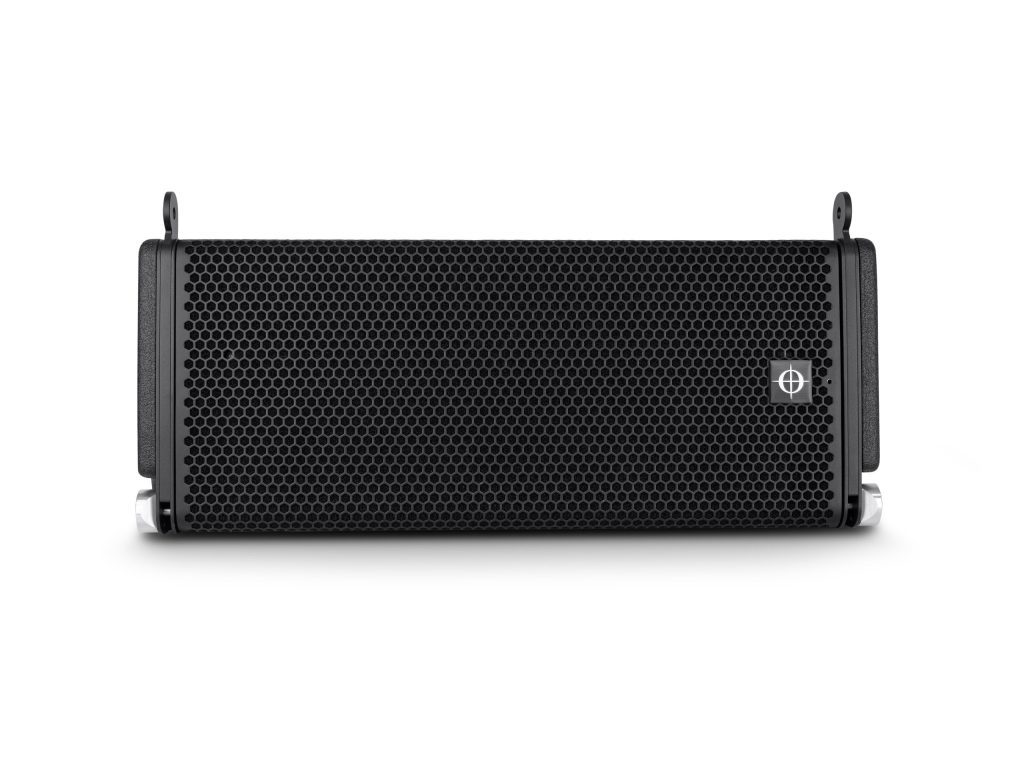

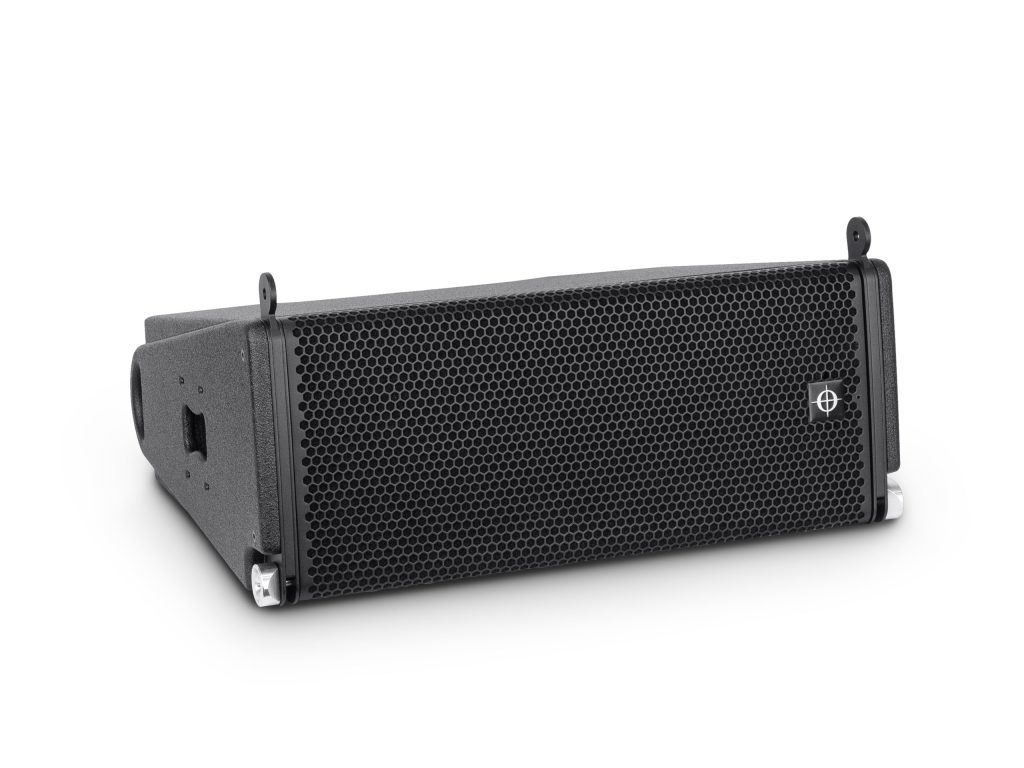

CiRAY

3-Wayラインアレイスピーカーシステム
CiRAY　　　オープンプライス

※クリックすると拡大できます。

コンパクトで高出力。中長距離に対応する
3-Wayフルレンジ・ラインアレイ・スピーカーシステム。

CiRAYは、ネオジウムを採用した超低歪みの10インチコーンドライバーを2つ搭載した3-Wayフルレンジ・ラインアレイ・スピーカーシステム。
CODA AUDIOの革新的技術を詰め込み、幅674×高270×奥行549 mm、29.3kgというコンパクトなキャビネットながら145㏈/SPLを達成。
既存のフラッグシップモデルAiRAY(12インチ)とコンパクトなViRAY(8インチ)の中間に位置する新モデル。

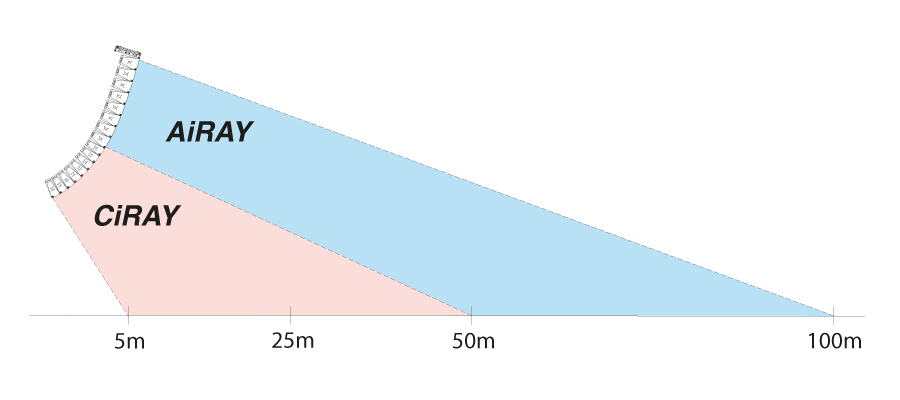

CiRAYは、ラインアレイの長さあたりのパワー密度をAiRAYと同じ低周波数帯域で提供できるため、AiRAYと同じ位相と周波数特性を共有できます。そのため、ひとつのラインアレイでロングスローをAiRAY、ミッドスローをCiRAYに役割分担させられるうえ、音響特性の整った均一なサウンドを提供できます。
AiRAYだけでなく、ViRAYとも音響特性が同じなので、最高の音質、高出力、カバレージと明瞭度を保ちながら、お客様のニーズに合ったシステムを提供可能。調整も容易。
既存のCODAスピーカー(※)と同じ横幅、同一の連結システムを採用。どのような組み合わせでも美しくくみ上げることができます。
※CiRAYと横幅、連結システムが同じ既存スピーカー
- AiRAY
- ViRAY
- SCV-F：センサーコントロールド・サブウーファー
- SC2-F：ベースエクステンション
センサーコントロールド・サブウーファーのSCV-FまたはSCP/SCP-Fと一緒に使用する場合は、システムのパフォーマンスを25Hzまで拡張できます。
スタジアムやアリーナ、大型劇場のみならず、ホールや中小規模のライブハウス、クラブ、企業のイベントまで幅広く活用可能。
フライングだけでなくグラウンドスタッキングでも使用可能。ハンドリングがしやすいコンパクトな筐体なので、設置時間や人員の削減にも貢献。
水平方向の指向角は90°で、オプションのウェーブガイドを使用すれば、120°、60°と変更可能。（下記●CiCOUIPLER参照）
LINUS RACKとシステム化。搭載されたパワーアンプ “LINUS14D”はリニアフェイズを実現する高品位DSPを内蔵。
オプションでウォータープルーフ加工（IP-55）とRAL指定のカラーリングが可能。
※最低ロット数など、詳細はお問い合わせください。

独自技術によるクリアなサウンド

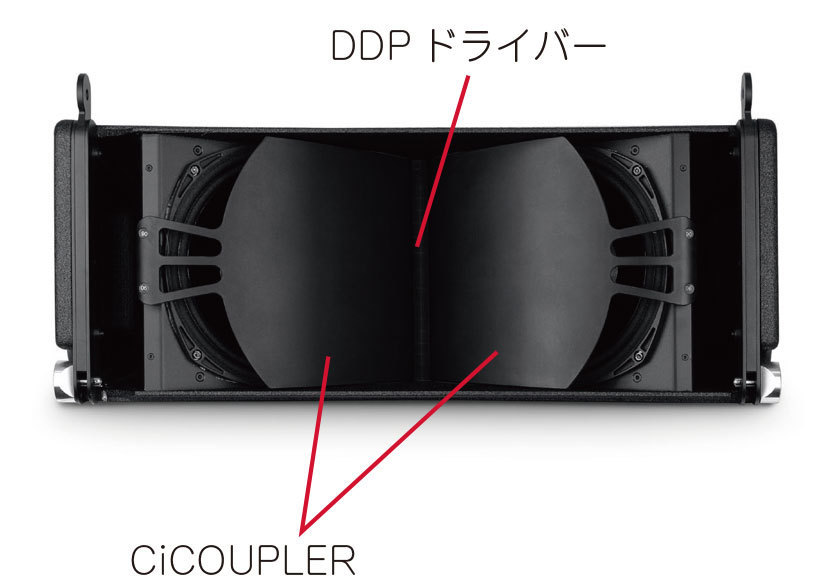

●DDP(デュアルダイアフラム平面波ドライバー)
CiRAYの心臓部には8.75インチのデュアルダイアフラム平面波ドライバーを搭載しています。同軸のリングダイアフラムを採用した2-Way構成で、中域・高域と狭い周波数帯域を個別に担当することでパワーハンドリングを増幅。位相の整った平面波面を長方形のピストンから出力し、極めてIMDの少ない明瞭度の高いサウンドを提供。

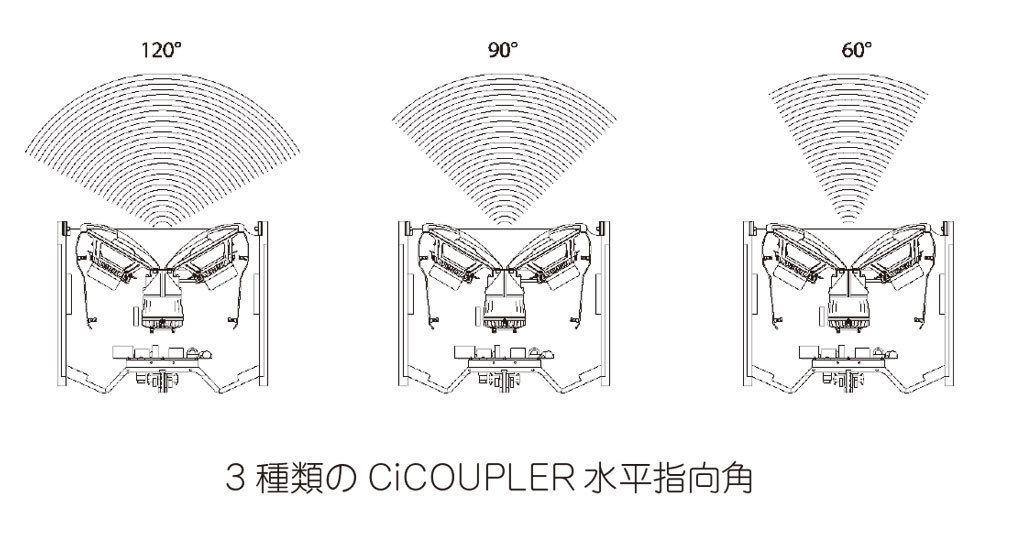

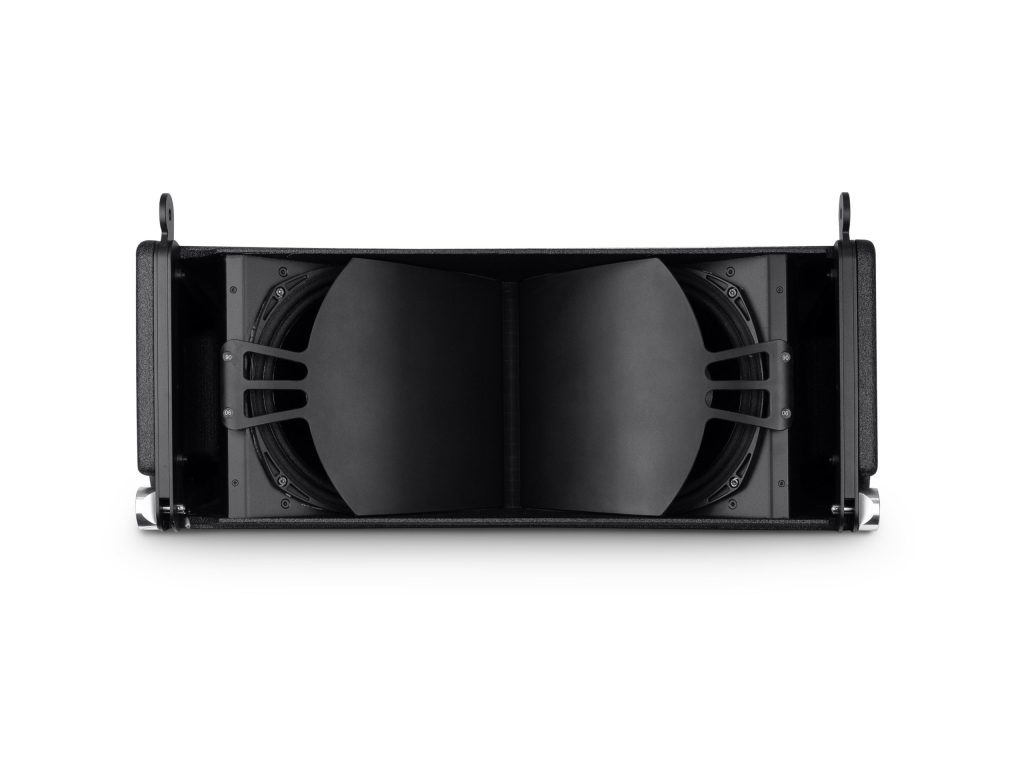

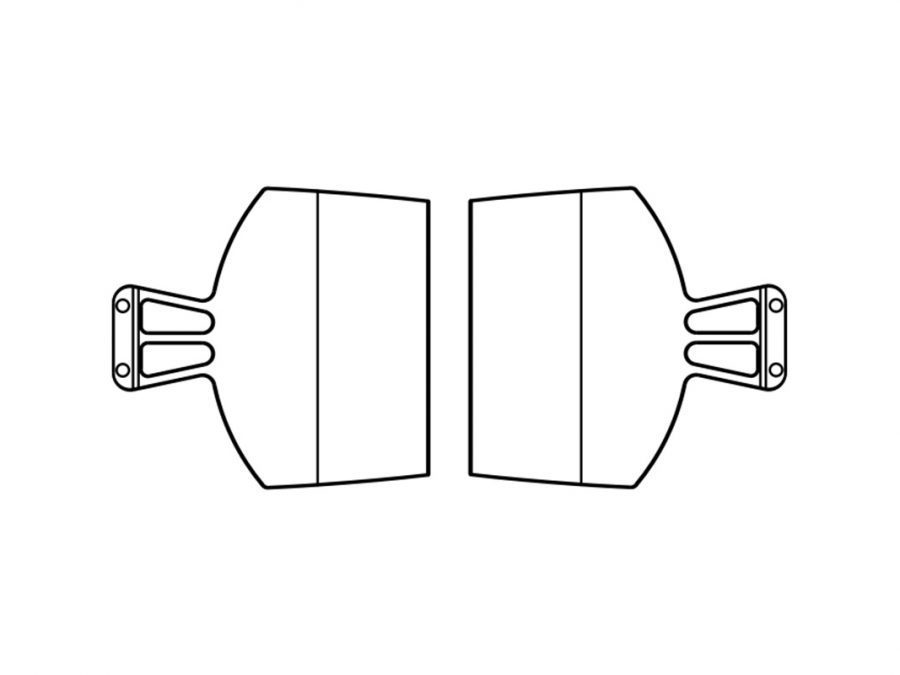

●CiCOUIPLER
低域ドライバーに装着し、ウェーブガイドの役割を果たします。トランスデューサーから放出されたエネルギーを統合して単一音源を生成し、アレイ構成時の圧倒的なパワーと制御しやすいサウンドを実現します。60°、90°、120°と指向性の異なる3種類を用意。左右アシンメトリーにセットすることも可能で、会場に合わせた水平角を作ることができます。

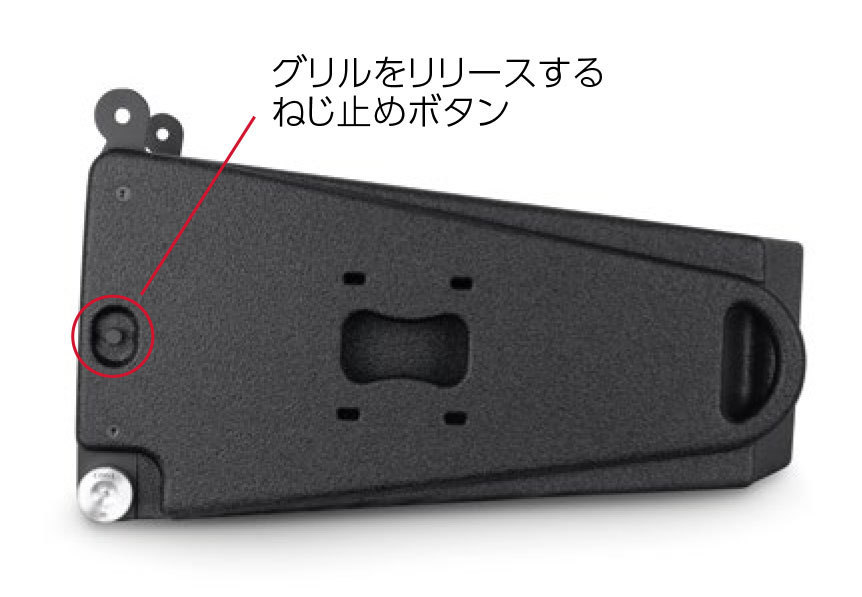

●Instafit Magnetic Coupler
キャビネット側面にあるハンドルねじを使用すれば工具なしでグリルを外せるうえ、CiCOUPLERは装着部分に強力なマグネットを採用しているため、付け替えが簡単にできます。

●DAC(Dynamic Air Cooling)冷却効率と放熱効率を劇的に改善する特許取得済みのテクノロジー。従来の冷却システムに比べて、パワーハンドリングと最大SPLが2倍に向上しており、パワーコンプレッションを回避しながら、コンパクトなキャビネットを実現しています。

▼関連動画

		CiRAY
形式		3-Way パッシブラインアレイ・モジュール
周波数特性		50Hz～22kHz(-6dB)
許容入力(AES/ピーク)		1400W/5600W
感度(1W/1m)	低域	100dB
	中高域	113dB
最大音圧		145dB ※1
カバレージ角	水平	90° ※2
	垂直	アレイ構成による
ドライバー構成	低域	2×10インチネオジム磁石、防滴加工コーン使用、3インチ(77mm)ボイスコイル、2×700W(AES)
	中高域	8.75インチ同軸平面波ドライバー、3.5＋1.75インチボイスコイル(90＋44.4mm)、1×150＋80W(AES)
クロスオーバー		560Hz、6.3kHz
入力コネクター		2×Neutrik(1×NL4MP、1×Link Cable NL4FXまたは同等コネクタ)
公称インピーダンス		12Ω(±2)
エンクロージャー		合板及びアルミニウム
仕上げ		ポリウレア樹脂塗装(防水性)、標準:黒

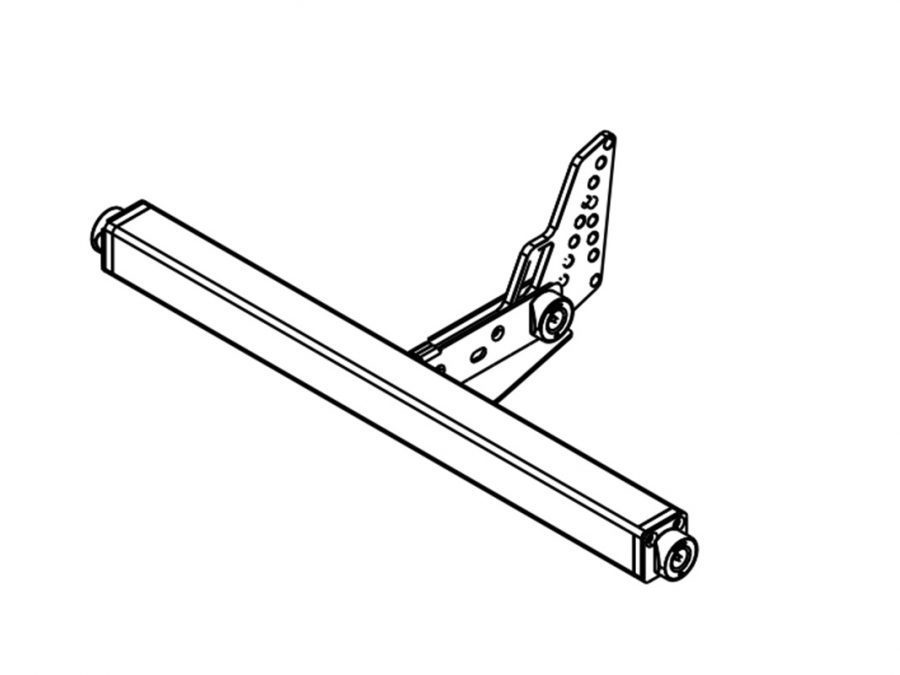

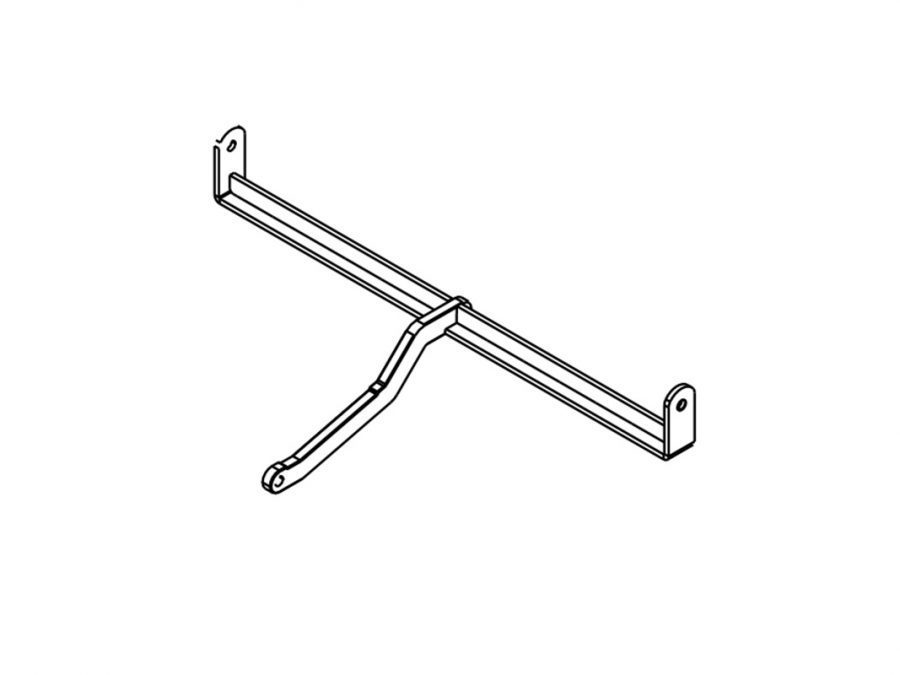

フライング金具		製品に含む

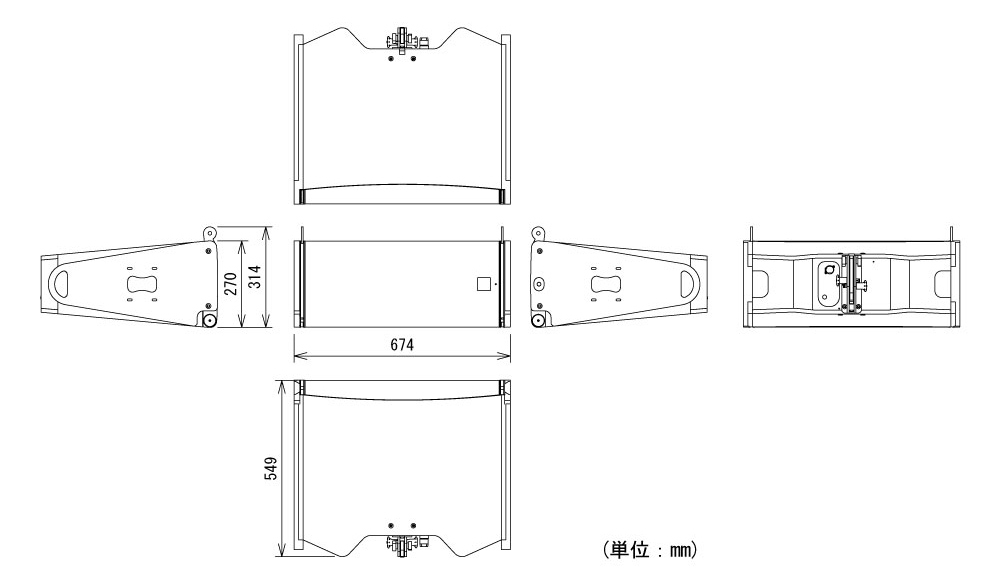

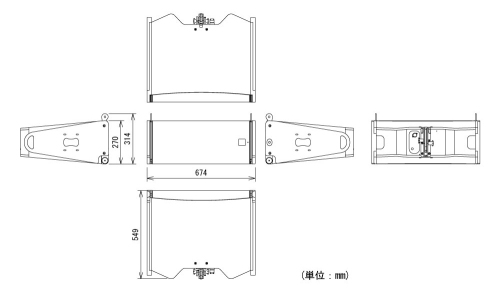

寸法(W×H×D)		674×270×549mm(除突起部)
質量		約29.3kg

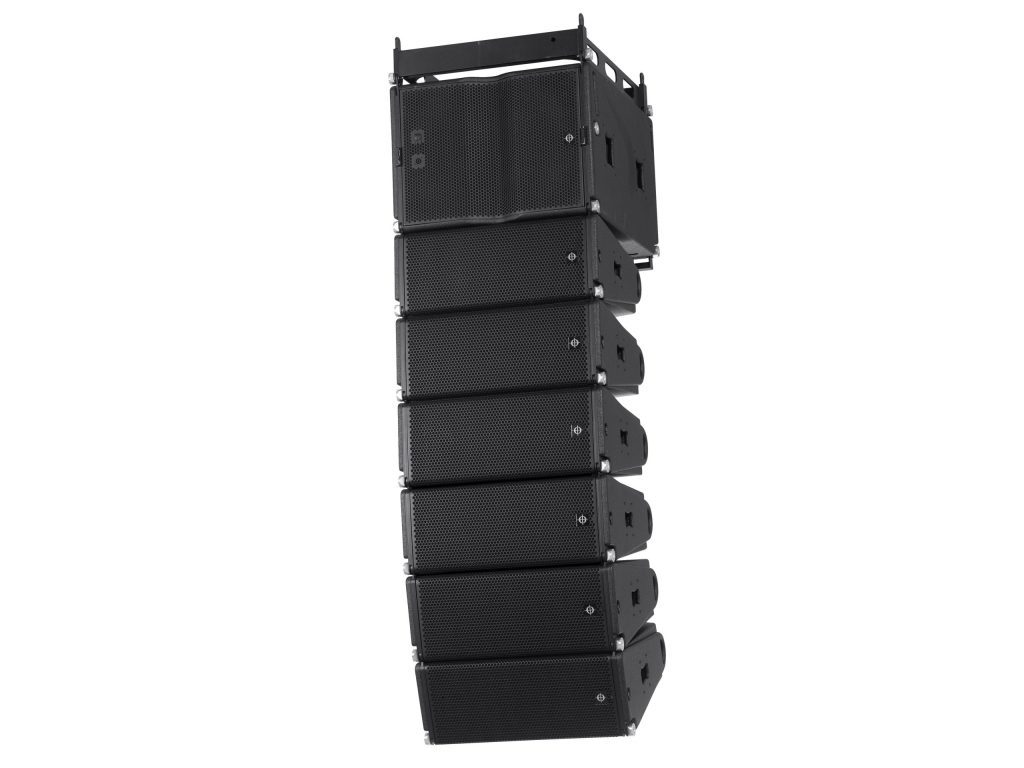

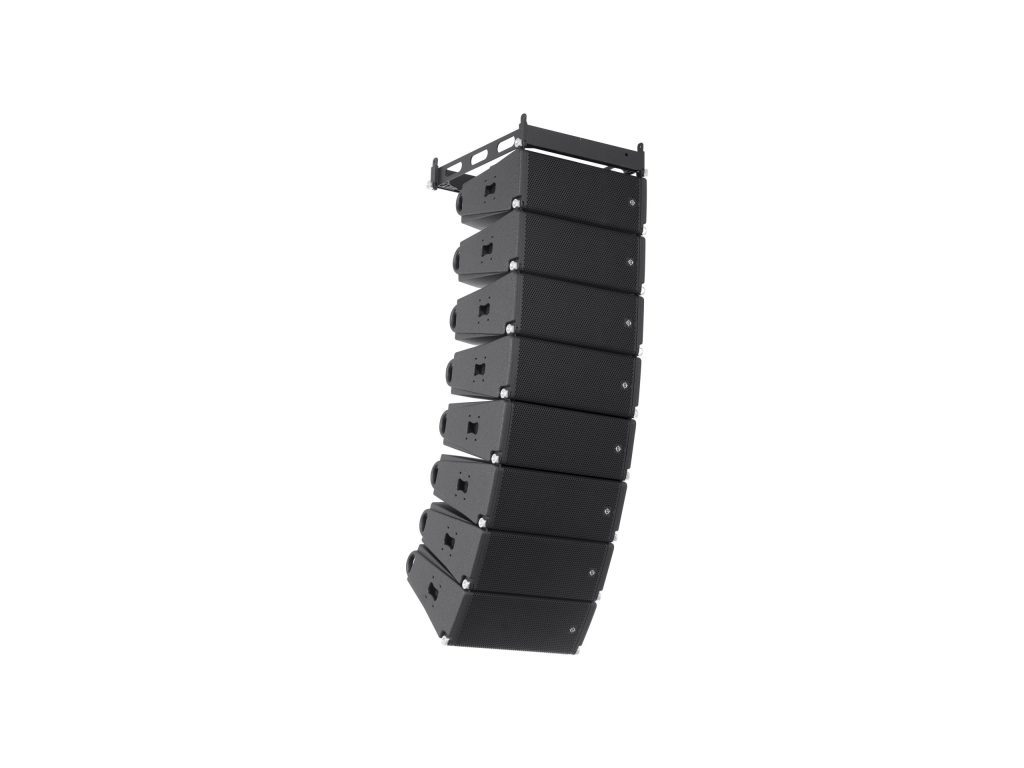

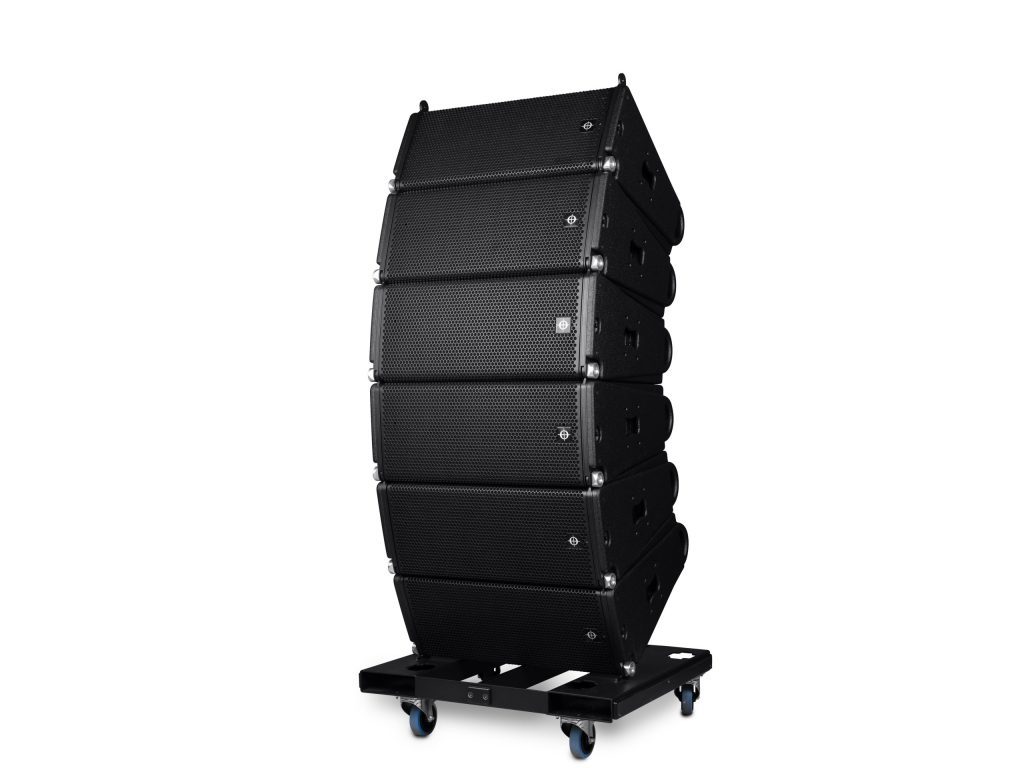

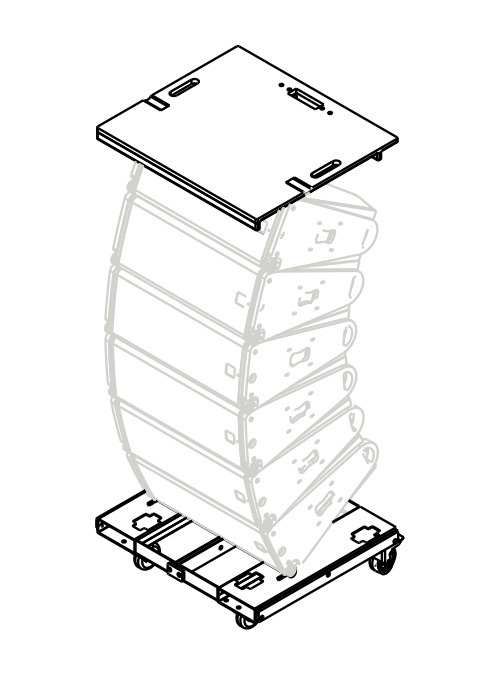

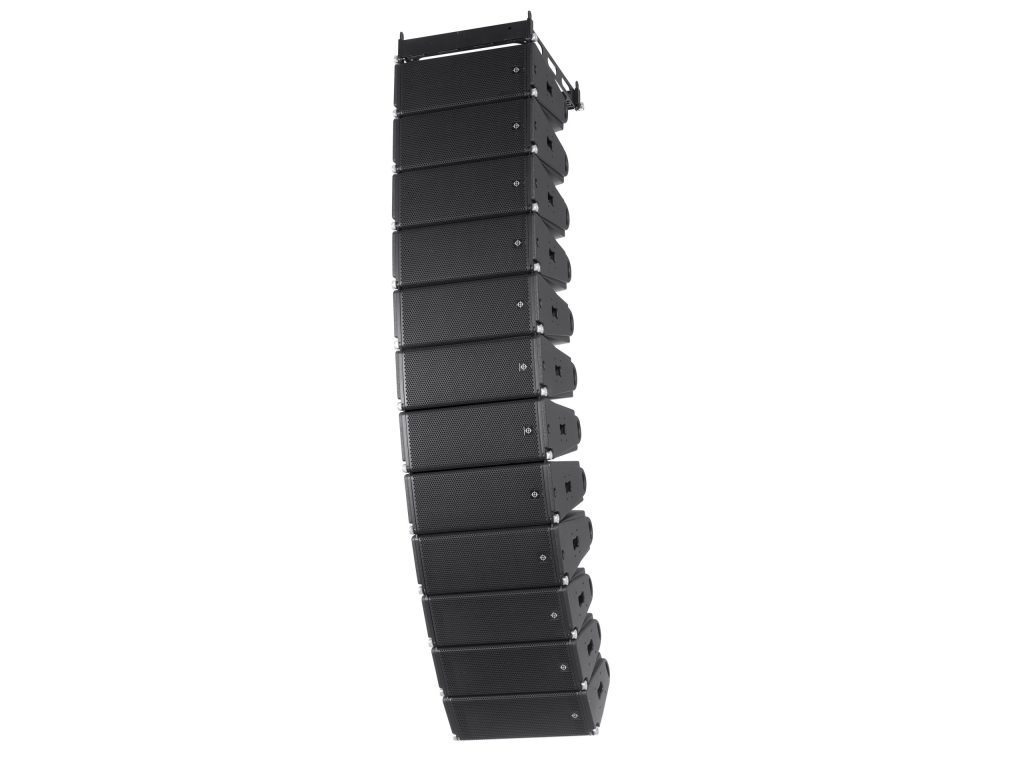

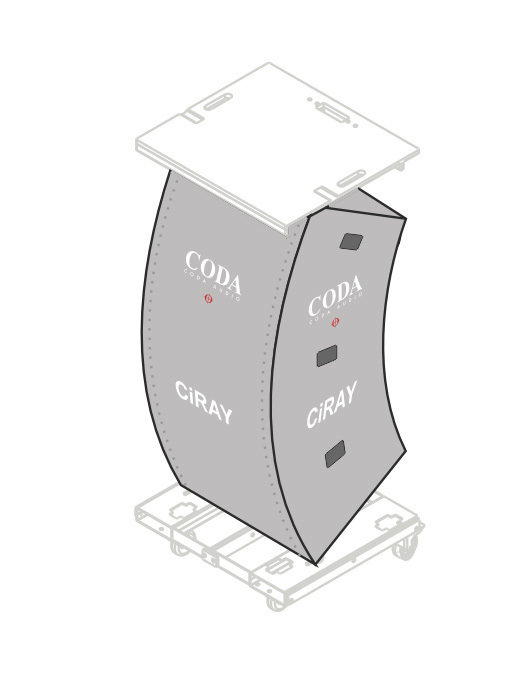

▼8×CiRAY	▼6×CiRAY+ドリー

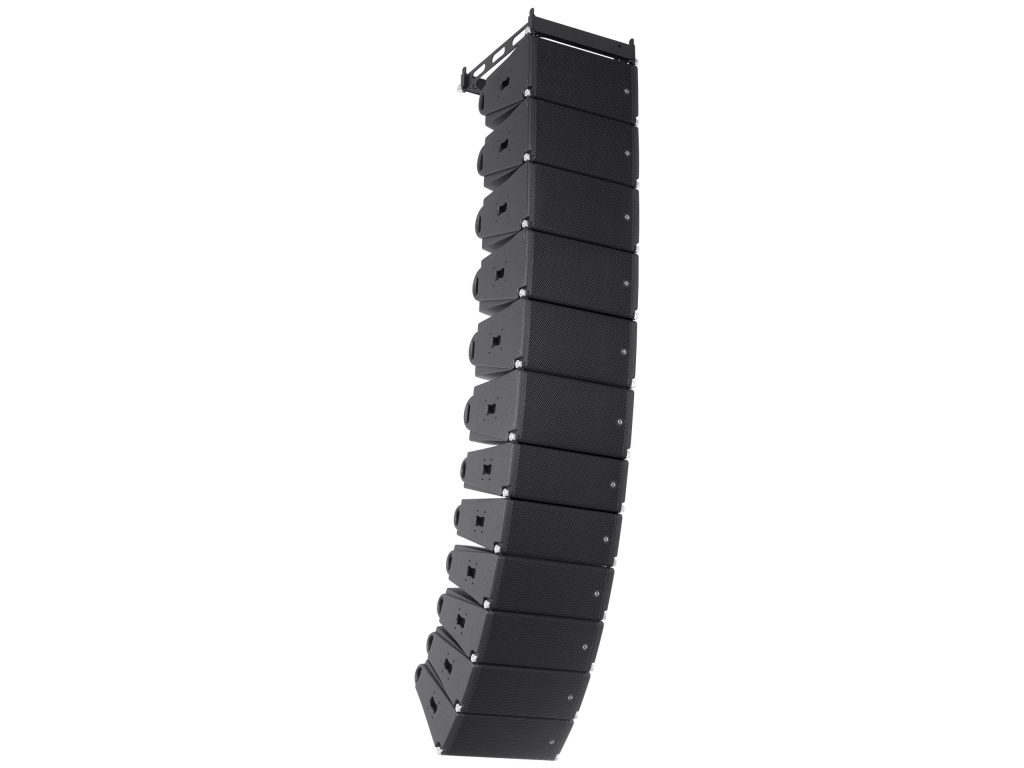

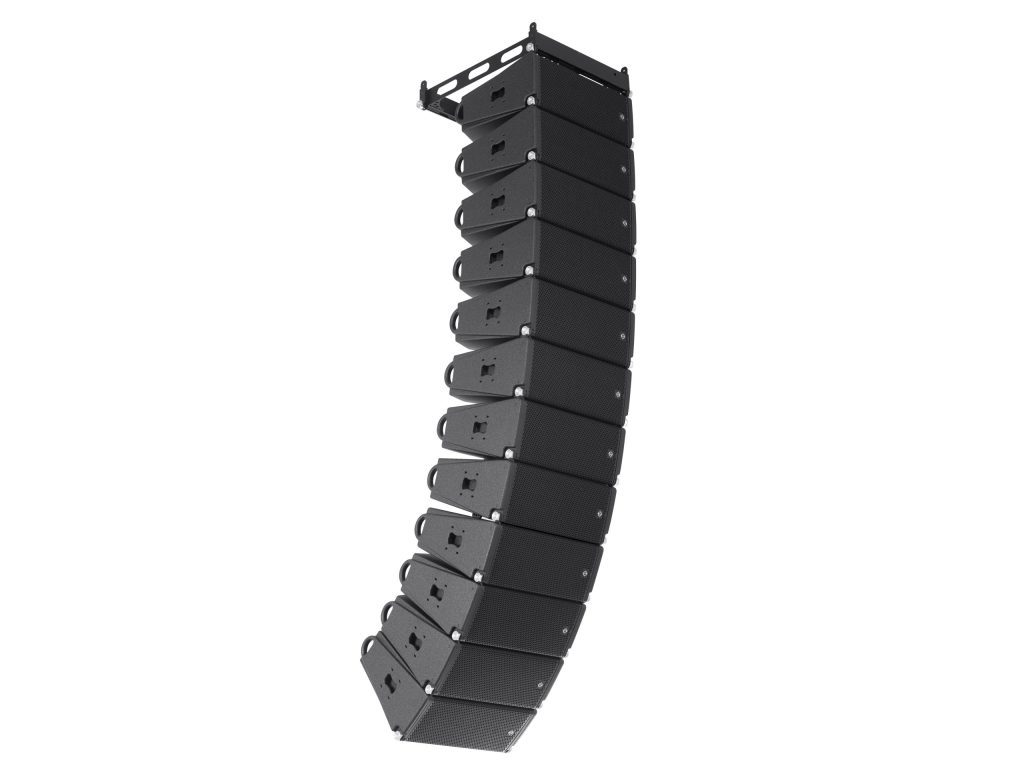

▼12×CiRAY	▼1×SCV-F+6×CiRAY
▼6×AiRAY+6×CiRAY	▼9×CiRAY+3×ViRAY

アレイモジュール	CiRAY
サブウーファー	SCV-F	SCP-F
ベースエクステンション (低域拡張）	SC2-F
DSPコントローラー&アンプ	LINUS 14D /LINUS 14
ツアリング用システムラック	LINUS T-RACK
