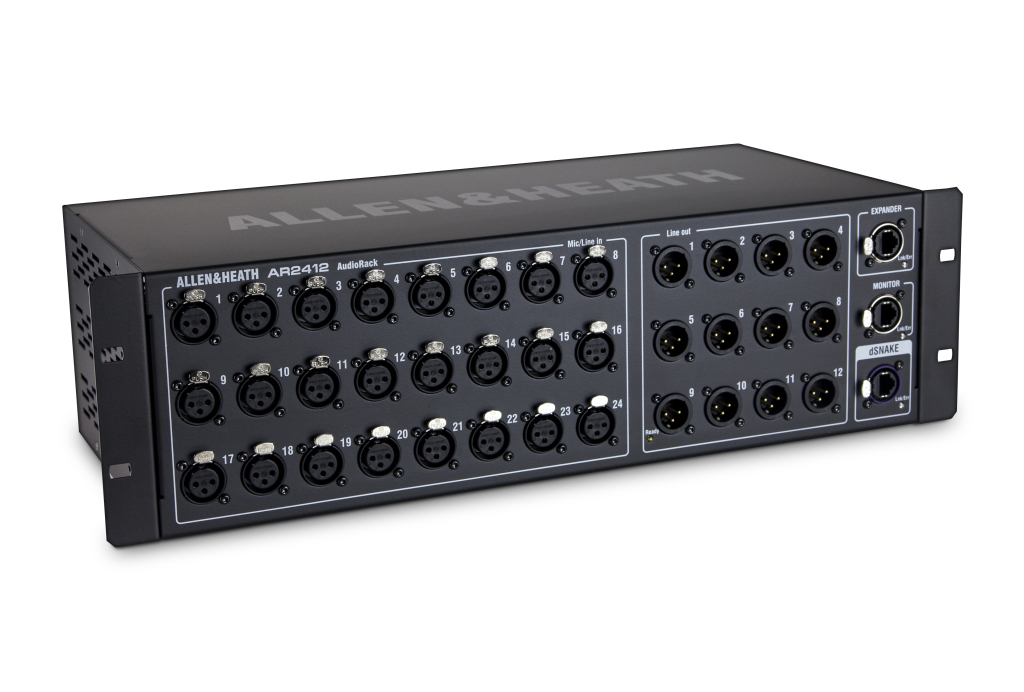

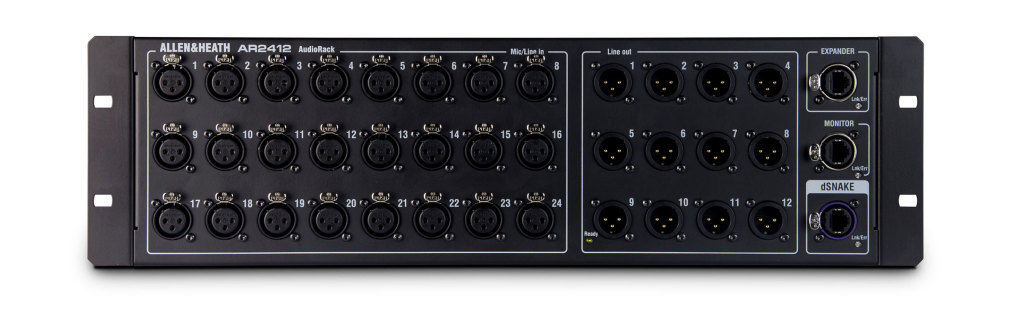

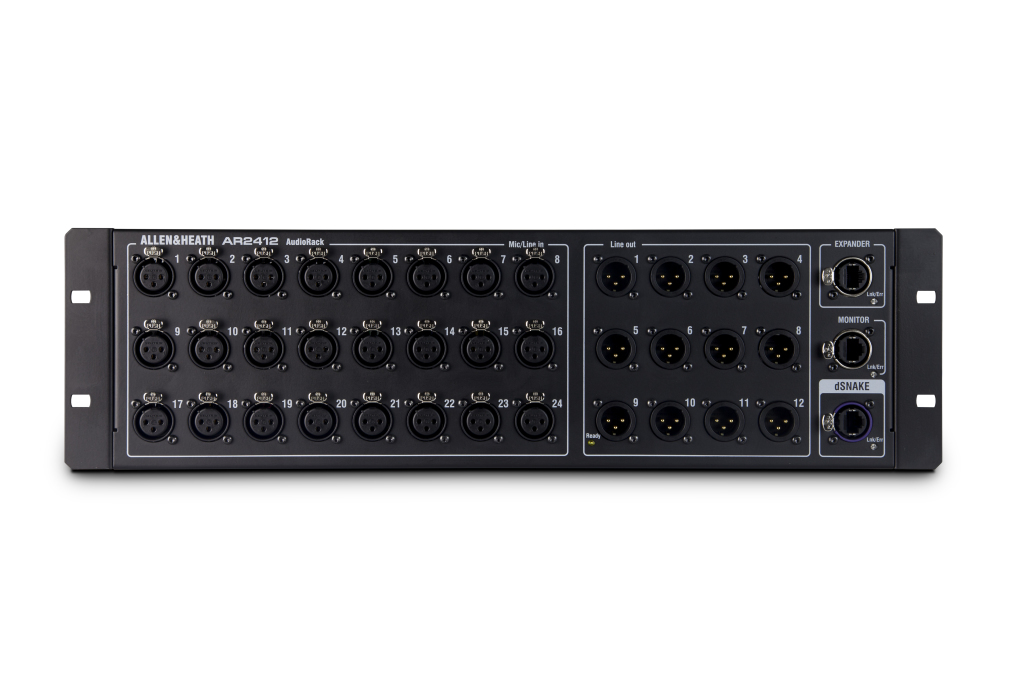

AR2412
AR2412 オープンプライス
固定型I/O拡張ユニット
◆48kHz、XLR入力×24、XLR出力×12。
◆Qu、Avantis、SQミキサーおよびAHM-64オーディオマトリクス・プロセッサーに対応。
◆CAT5e/CAT6ケーブルを使用したdSNAKEプロトコル接続により、すべてのI/Oをミキサーから最長100mの位置に設置可能。
◆dSNAKEはリモートプリアンプ制御のほか、すべてのマイクプリアンプの設定を呼び出し可能。

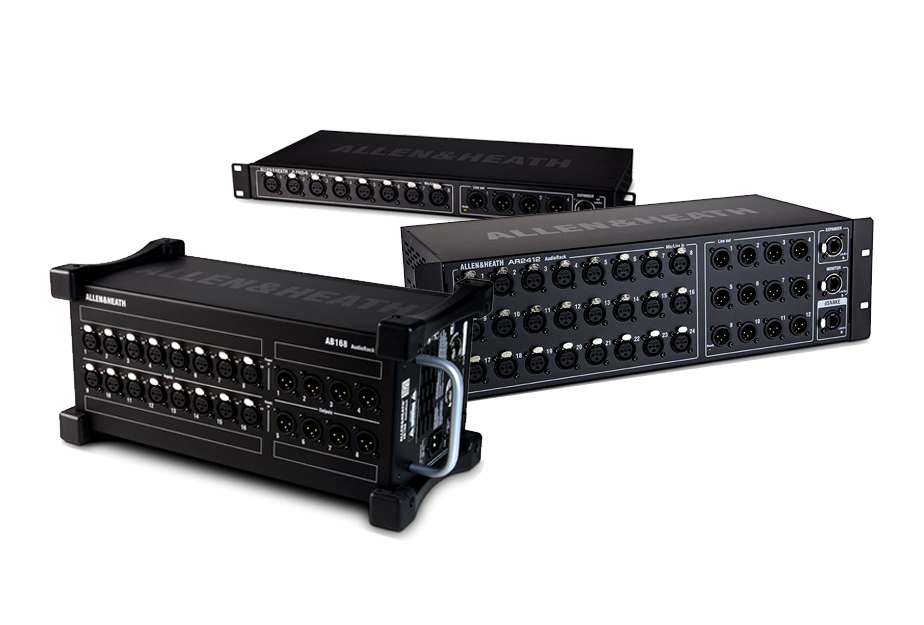

◆ME-1パーソナルミキサー接続用のモニターポートと、AR84またはAB168のデイジーチェーン接続用エキスパンダーポートも用意。
 ・取扱説明書 |
| AR2412 | |||
| 入力 | アナログ入力 | マイク/ライン入力 | 24(バランス XLR、+48Vファンタム電源） |
| 入力感度 | -60~+15dBu | ||
| アナログゲイン | +5~+60dB、1dBステップ | ||
| パッド | -20dB | ||
| 最大入力レベル | +30dBu | ||
| 入力インピーダンス | >4kΩ (Pad out)、>10kΩ (Pad in) | ||
| マイク等価入力ノイズ | -127dB （150Ω ソース) | ||
| 出力 | アナログ出力 | ライン出力 | 12(バランスXLR） |
| 出力インピーダンス | <75Ω | ||
| 定格出力 | +4dBu = 0dBの測定値 | ||
| 最大出力レベル | +22dBu | ||
| 残留出力ノイズ | -91dBu (ミュート、20Hz～22kHz) | ||
| 接続端子 | ME/ｄSNAKE | 3 | |

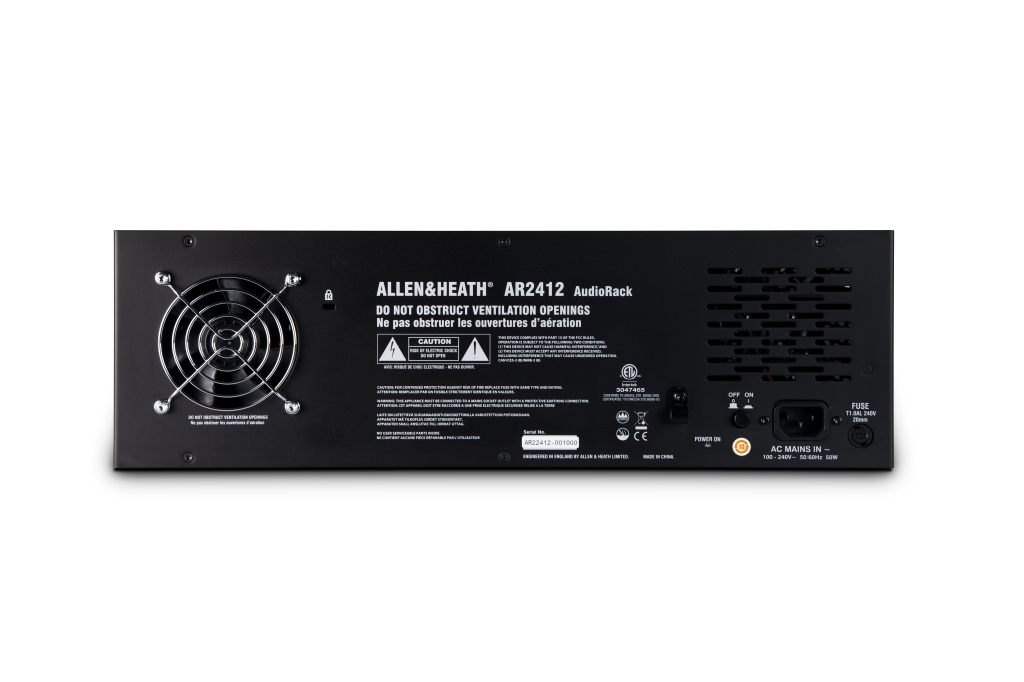

| 電源 | 1（100V AC、50/60Hz) | ||
| 消費電力 | 最大70W | ||
| 寸法(W×H×D) | 482.6×132.5×219.4mm、3U(足含むH:136.7mm) | ||
| 質量 | 約5kg | ||
