AHM-32
AHM-32　　オープンプライス

企業や教育施設、医療施設、劇場などのマルチゾーンに対応する
コンパクトなマトリクス・プロセッサー
◆32×32オーディオマトリクス・プロセッサー
◆サウンドマネージメント+インストレーション
◆12×12ローカルアナログI/O
◆フロントパネルディスプレイと8つのソフトキー
◆オーディオネットワーク用I/Oポート (最大128×128)
◆Dante 96kHz 64×64オプションカード
◆32の構成可能なプロセッシングアウトプット
◆4×オートマチックマイクミキサー


  • 32×32マトリクスプロセッサー
    • 固定設備の音響システムをマネージメントするオーディオマトリクス・プロセッサー。企業や教育施設、劇場など、マルチゾーンの音声制御を必要とする施設で優れた性能を発揮。
    • 最大32ゾーンの音響をコントロール


  • 12×12ローカルアナログI/O
  • I/O拡張ユニットを接続可能
    • 最大128×128をサポートするSLinkポートを使用して、Allen & Heathの幅広いI/O拡張ユニットを接続可能。ユーザーの求める入出力に応じた選択ができ、使い勝手に応じた設計が可能。
    • I/O拡張ユニットはプラグアンドプレイで接続可能。接続したI/O拡張ユニットのファームウェアバージョンを確認し、本体ファームウェアと一致するようにデバイスをアップグレード。
  • Danteに対応
  • サウンドマネジメントツール
    • 4系統のAMM（オートマチック・マイクミキサー）
    • AEC(アコースティック・エコーキャンセラー) ※オプションモジュールを使用
    • ANC(アンビエント・ノイズ補正)
    • ダッキング機能
    • 各入力およびゾーンの8バンドPEQ、ダイナミクス、ディレイ
    • スピーカープロセッシング(クロスオーバーフィルター、ディレイ、リミッター、PEQ)　
    • イベント・スケジューラー

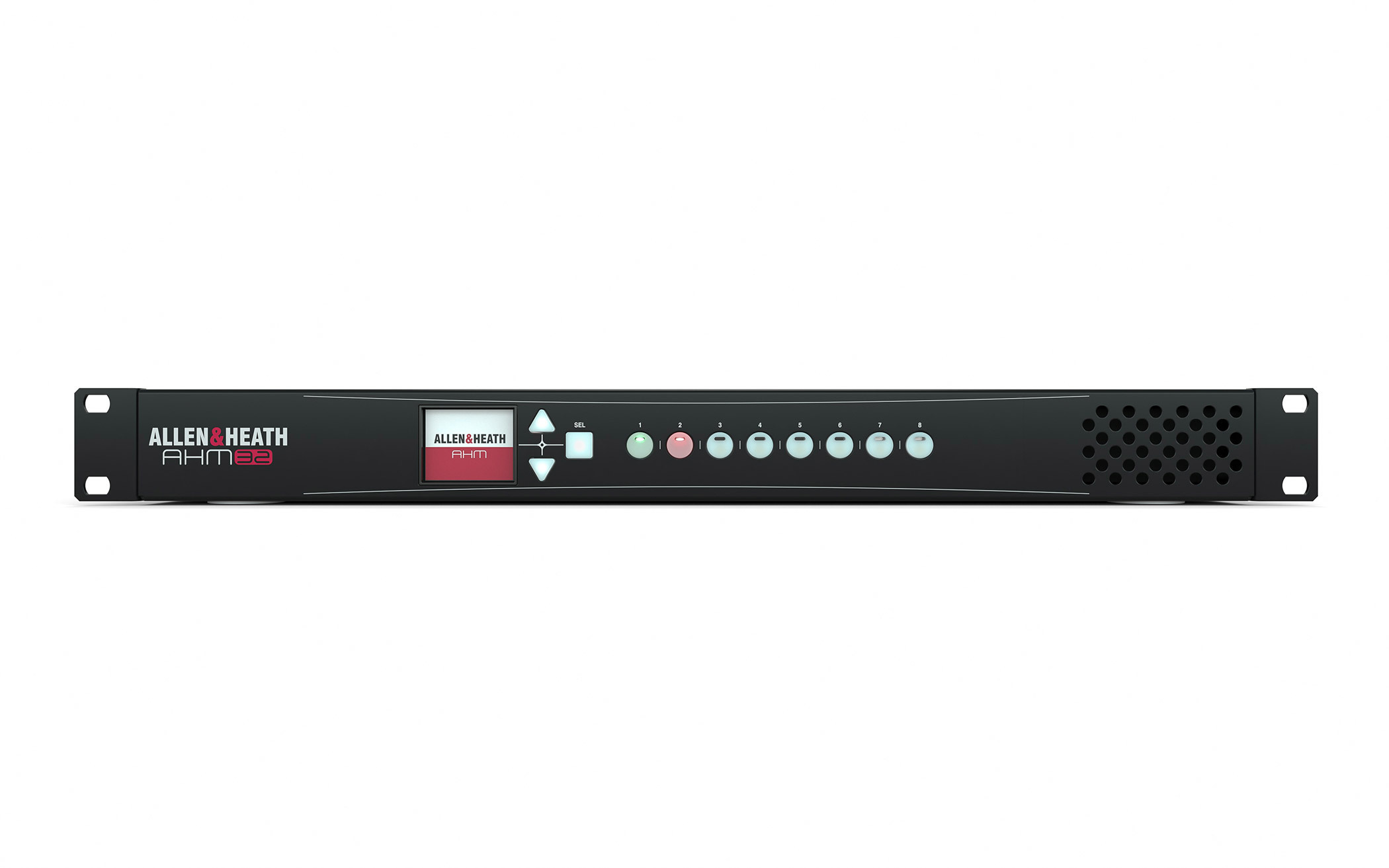

  • フロントパネルディスプレイ
    • ソフトキーで設定したファンクションを表示します。
    • 画面の縁がカラーリングされるため、視認性に優れています。
      　　　　　　　　　　
  • 超低レイテンシーな96kHz FPGAコア
    • AHM は、次世代のFPGA 技術を使用して開発された高品位なプロセッサー。
    • きわめて低いレイテンシーでサンプリングレート96kHz の高音質を提供します。
  • リモートコントローラーに対応
    • 2x2ローカルGPIOを搭載しており、ALLEN&HEATHの各種リモートコントローラー(IP1,IP6,IP8)やGPIOの他、サードパーティーのデバイスでもコントロール可能。
    • 標準TCP/IPネットワークを介した最大48台のIPリモートコントローラーを使用し、接続されている全ての部屋で個別のローカルボリュームコントロールやソース選択、プリセットリコールを実行可能。
  • ユーザープロフィール
    • ホールの管理者、技術者、一般ユーザーなど操作する人に合わせたアクセス領域の設定が可能。
    • AHM-32では、16の設定が可能
  • ステレオ/デュアルモノ再生機能


●「AHM System Manager」ソフトウェア　※Windows/Macに対応
  • 直感的な操作が可能なソフトウェア「AHM System Manager」により、迅速なシステムの構築が可能。プログラミングのトレーニングを必要とせず、誰にでも簡単に設定が可能。
  • オーディオエンジンは、8バンドPEQ、ゲート、コンプレッサー、ディレイを全入力チャンネルに、8バンド・パラメトリックEQ/30バンドグラフィックEQ、コンプレッサー、ANC、ソースセレクター、リミッター、ディレイを全ゾーン出力に搭載。
  • チャンネルビュー
    • 水平方向のシグナルフローとプロセッシングダイアグラムでは、動作状況が明確に表示され、マウスオーバーでリアルタイムのオーディオモニタリングが可能。
  • アサインビュー
    • I/Oやルーティングの表示はズーム可能なマトリックス表示で、オプションでレベルやミュートの表示も可能。
●Custom Control アプリ　※iOS / Android / Windows / Macに対応。
  • カスタマイズ可能なコントロールアプリ「Custom Control」を用意。
  • 使用するユーザーのレベルやデバイスに合わせて画面を設計可能。
    • 複数のユーザーインターフェース（ユーザー、デバイスタイプごと）
    • グラフィックスや背景のカスタマイズ
    • キオスクモード
    • BYODフレンドリー
    • オプションのパスワード保護
    • iOS / Android / Windows / Mac

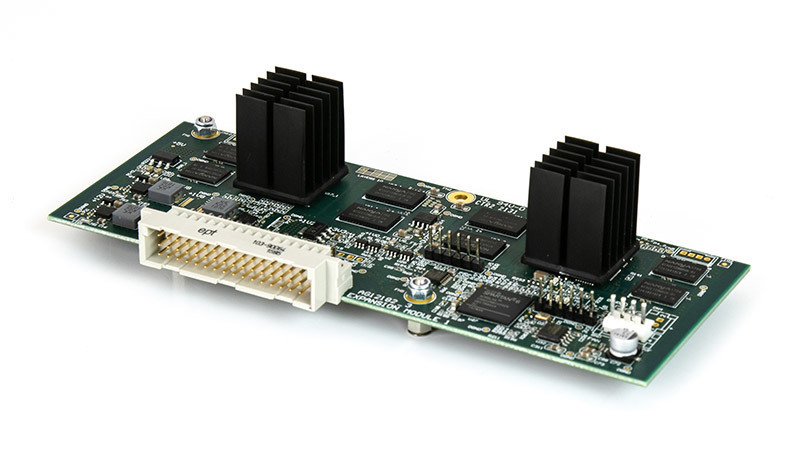

AEC（アコースティック・エコー・キャンセル）　オープンプライス
仕様
・12チャンネルAEC
・150ms FIRフィルター
・残留エコーNLP（ノンリニア処理）
・入力チャンネルにインサート
　　ファーエンド：AGC（自動ゲイン制御）
　　ニアエンド：ゲート
・バックグラウンドノイズ低減
・スピーチ型コンフォートノイズ

Network Card
AHM-32のリアパネルにあるI/Oポートに挿して利用

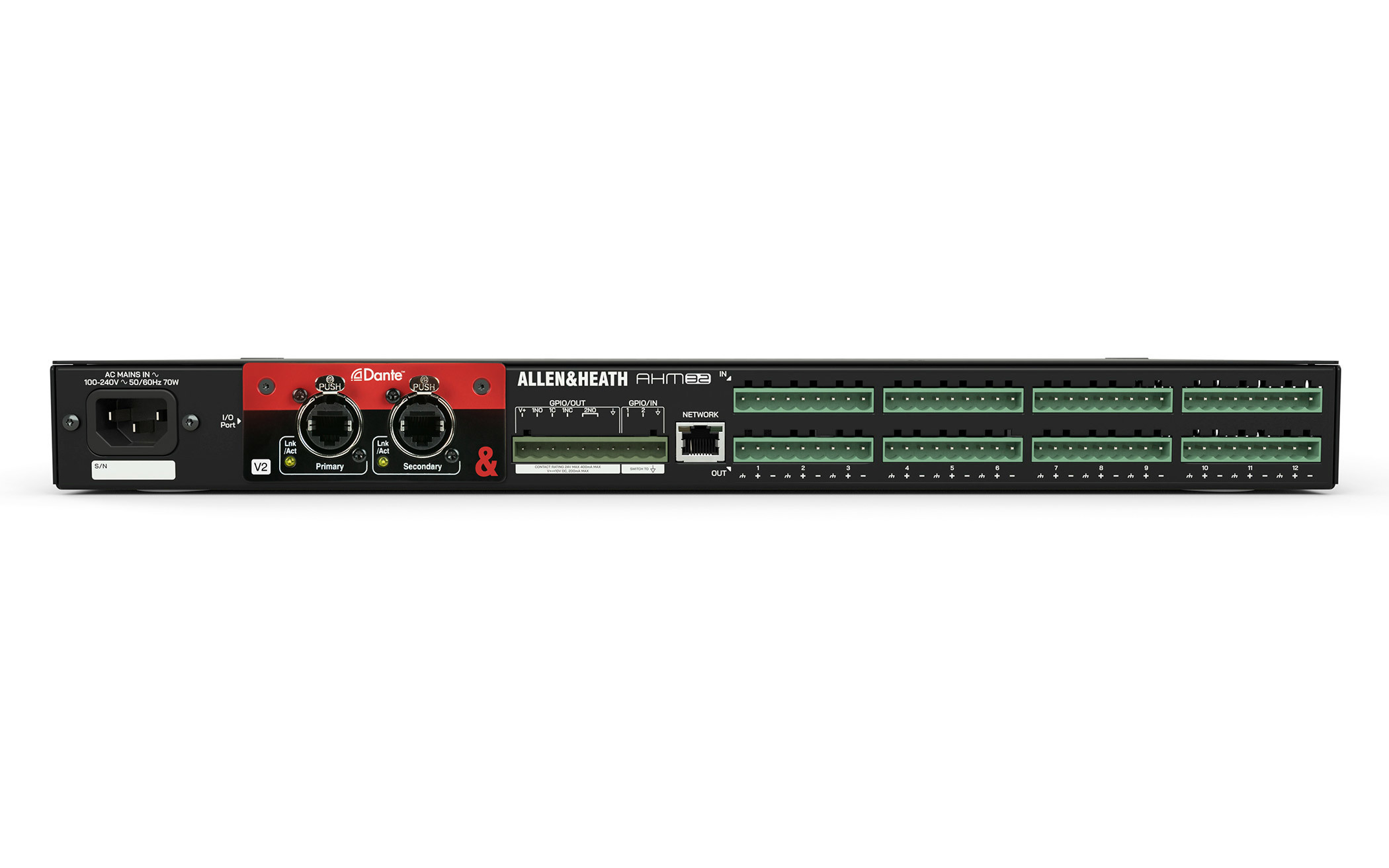

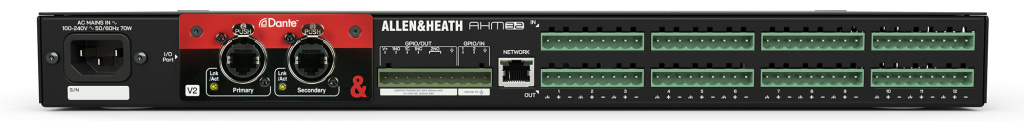

※画像はI/OポートにDanteカードを挿入


DanteカードV2　オープンプライス
Danteネットワーク用。

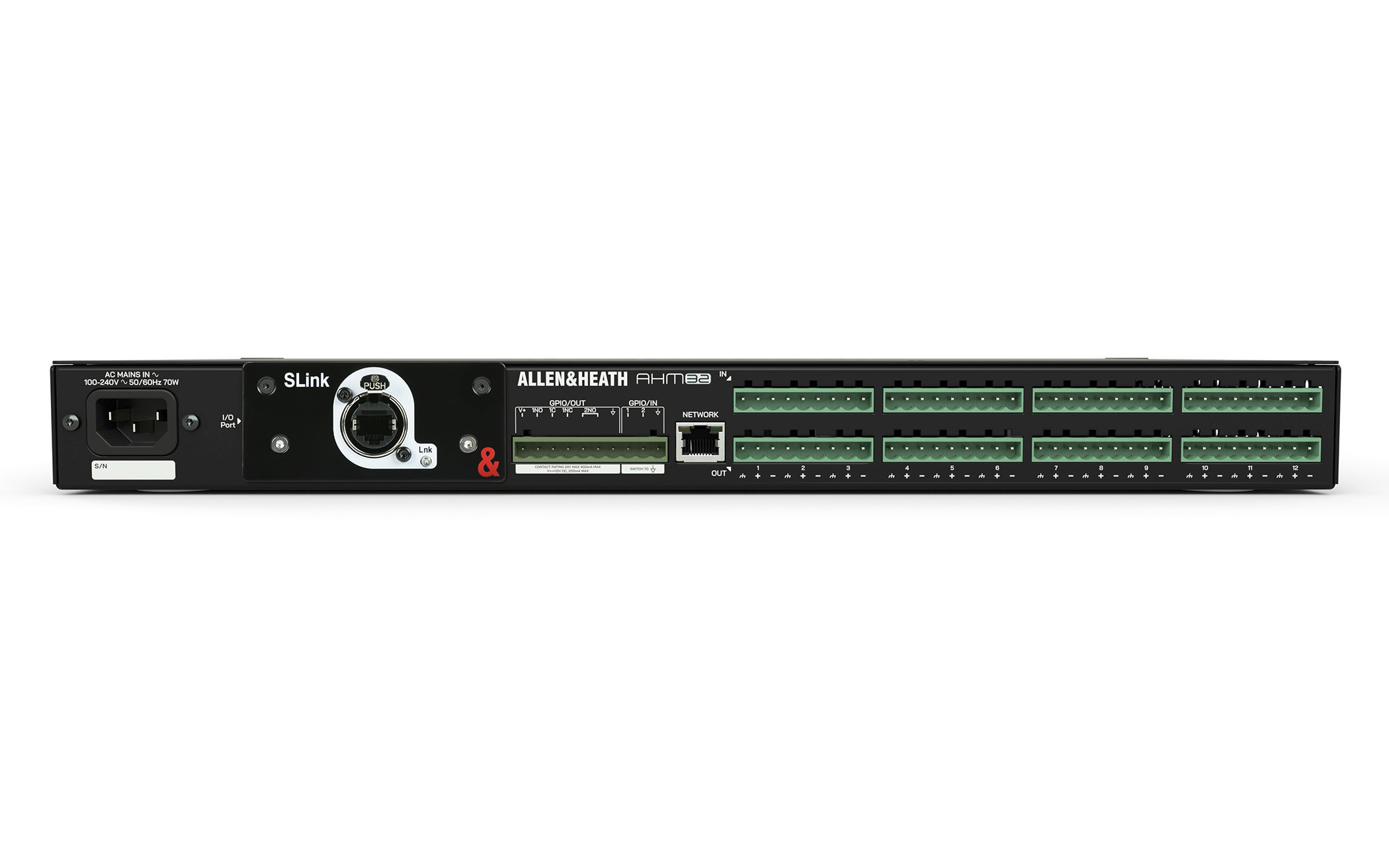

96kHz/48kHz、64×64チャンネル		 SLinkカード　オープンプライス
I/O拡張ユニット接続用。
96kHz/48kHz、128×128チャンネル

Wavesカード　オープンプライス
Waves SoundGridネットワーク用。
96kHz/48kHz、64×64チャンネル		 MADIカード　オープンプライス
MADIインターフェース。
96kHz/48kHz、64×64チャンネル
AHM-32
入力 マイク/ライン入力 バランス型、+48Vファンタム電源
マイク/ラインプリアンプ フルリコール
入力感度 -60～+15dBu
アナログゲイン +5+～60dB(1dBステップ)
パッド -20dBアクティブ
最大入力レベル +30dBu(Pad in)
入力インピーダンス >3kΩ(Pad out)、>8kΩ(Pad in)
マイク等価入力ノイズ -127dB(150Ωソース)
出力 アナログ出力 バランス型、リレー保護
出力インピーダンス <75Ω
定格出力 +4dBu=0dB(メーター読取)
最大出力レベル +21dBu
残留出力ノイズ -92dBu(ミュート、22-22kHz)
システム 測定 バランスXLR入力-XLR出力、20-20kHz、+5dBゲイン、Pad out、信号@0dB(メーター)
ダイナミックレンジ 108dB
S/N -92dB
周波数特性 20Hz-20kHz、+0/-0.5dB
THD+N(アナログ入力から出力) 0.005%@+16dBu出力、1kHz+5dBゲイン
ヘッドルーム +18dB
サンプリングレート 96kHz(±20PPM)
プレイバック 内部ストレージ 2.6GB
ファイルタイプ モノラル/ステレオ、WAV(16/24bit、44.1/48/96kHz)、MP3、FLAC
電源 100VAC、50～60Hz、70W
寸法・質量 W×H×D 482.6×44×270mm
質量 4kg
