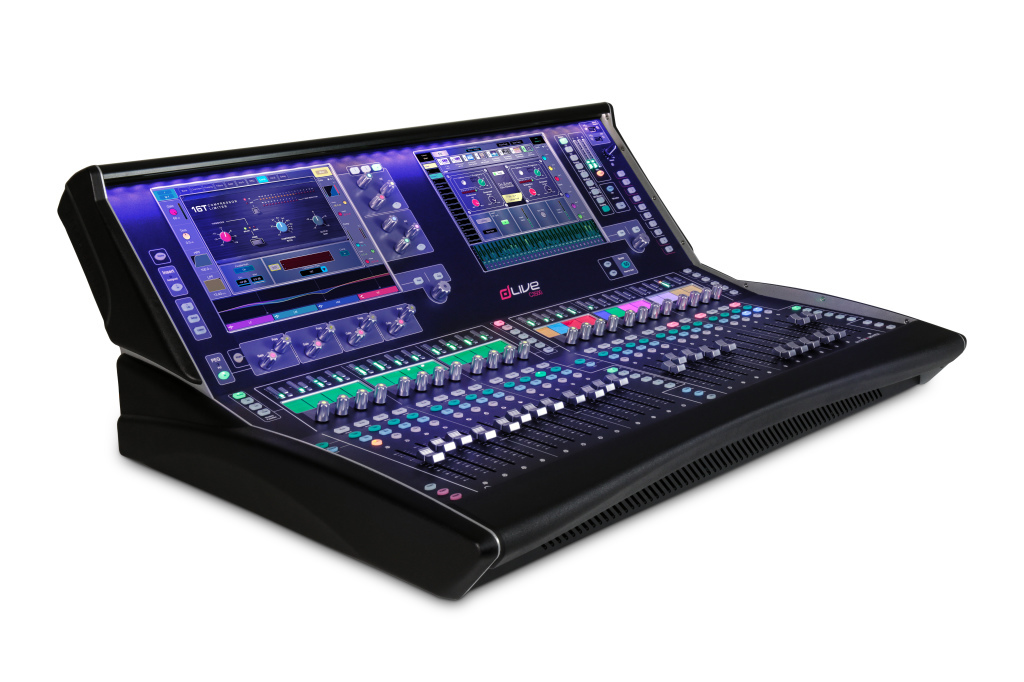

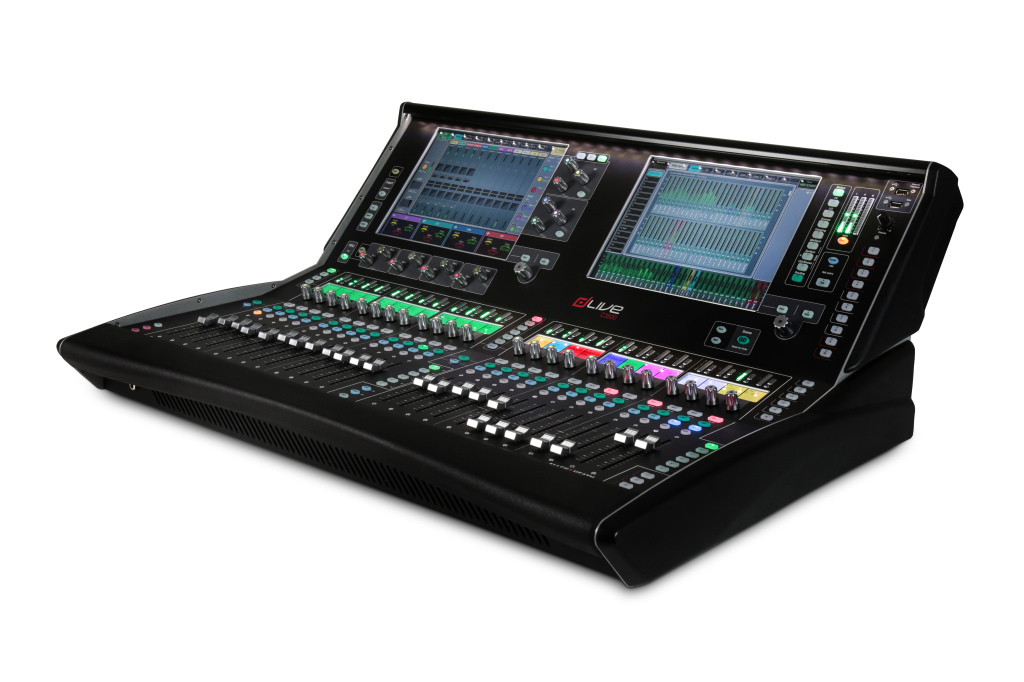

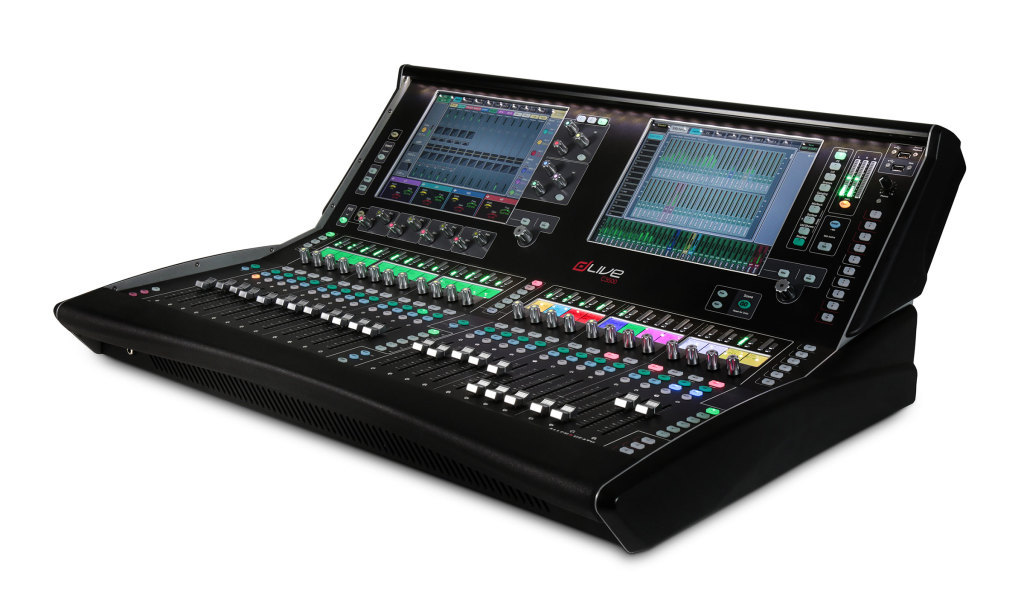

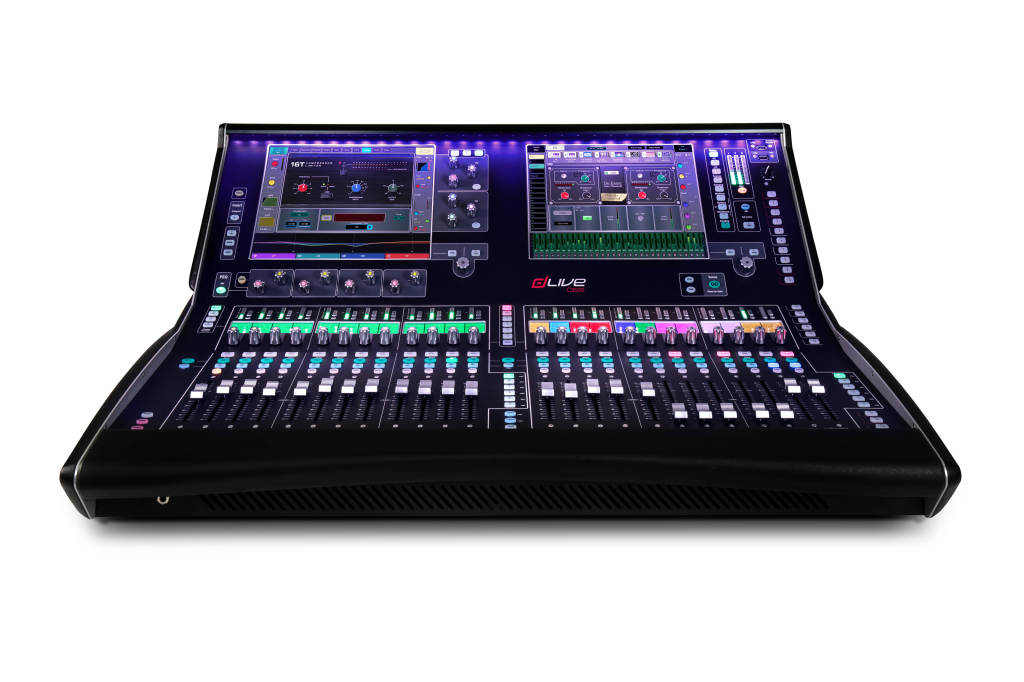

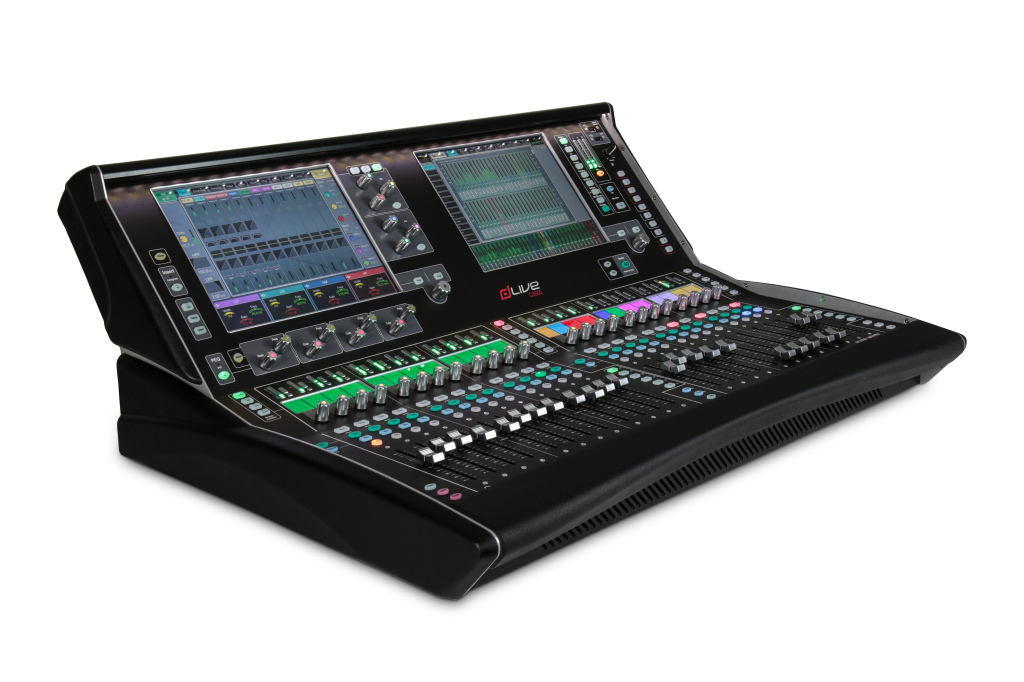

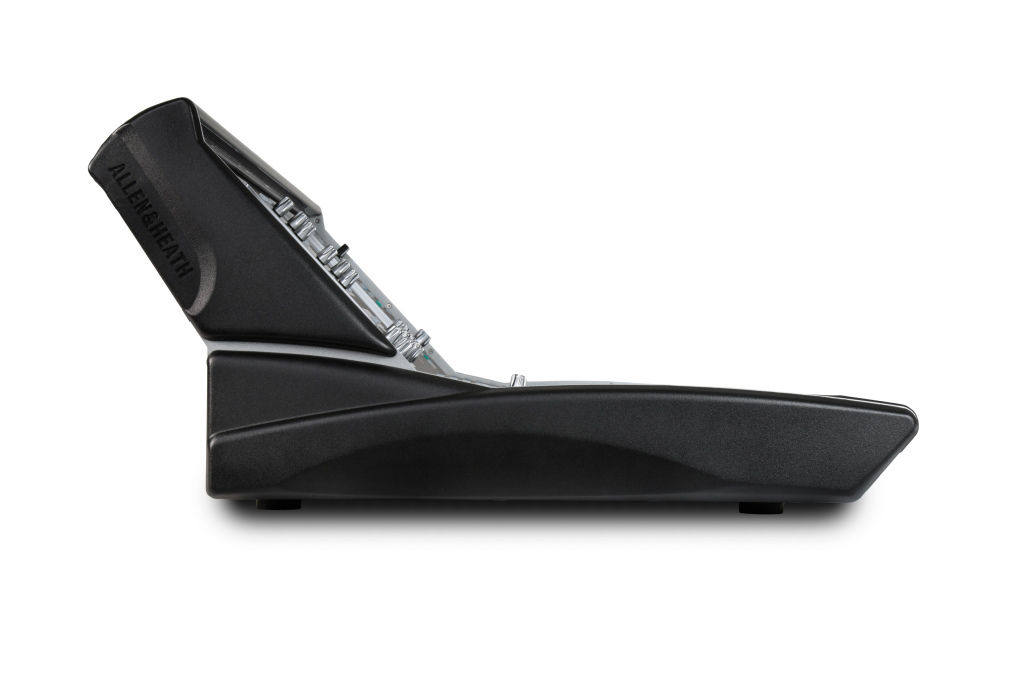

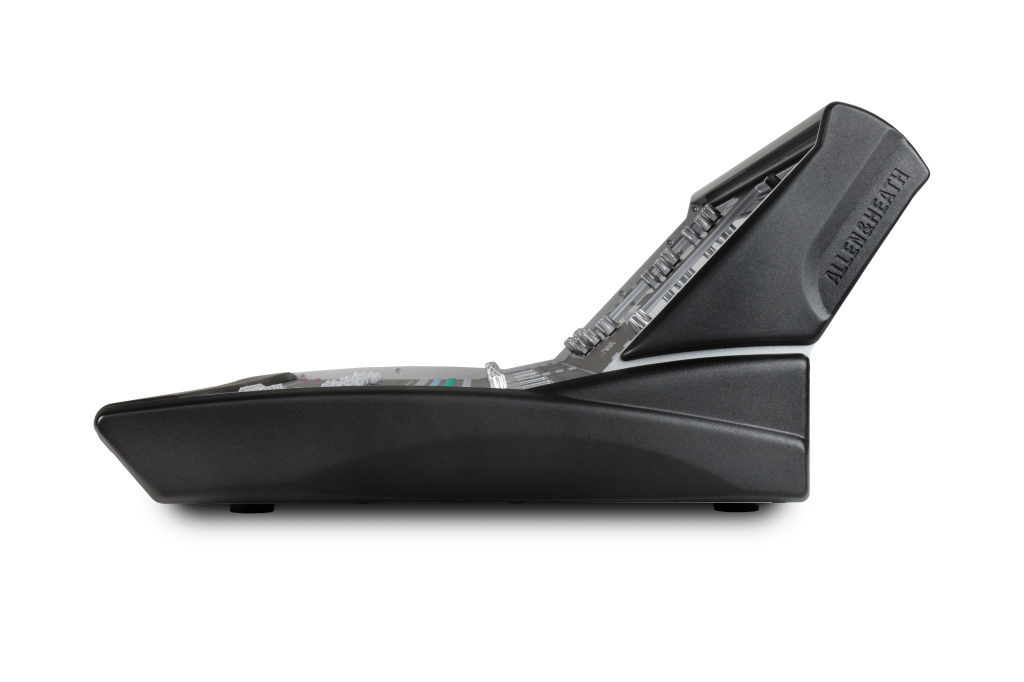

C3500
C3500 オープンプライス
dLive Cクラスで唯一2つのタッチスクリーンを搭載
視認性と操作性を重視したモデル
◼2画面、24フェーダー、19ソフトキー
◼144のアサイナブル・フェーダーストリップ
◼3ページのアサインが可能な6個のロータリー寸法（W×H×D）：885×325×665mm、質量：約28kg

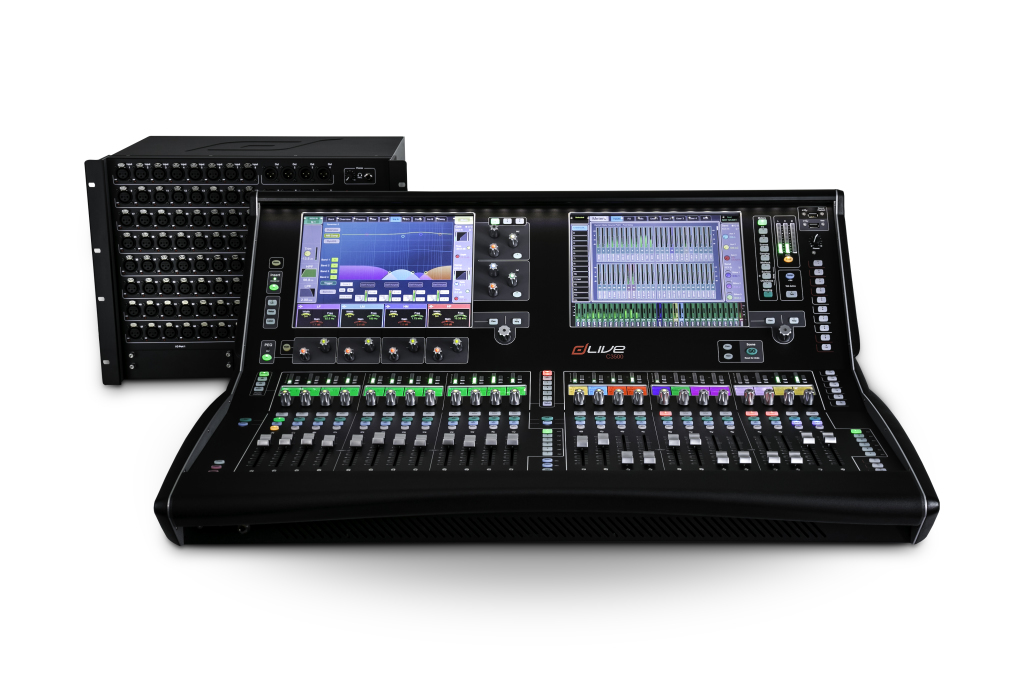

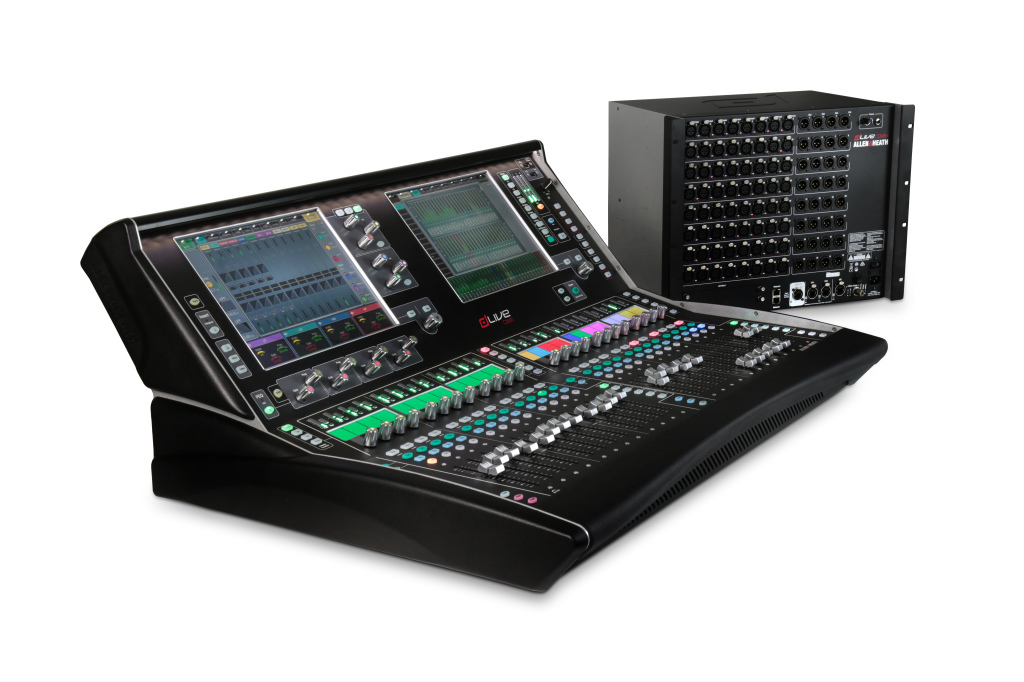

MixRackに接続して使用
 ・カタログ ・技術資料 ・dLiveファームウェアリファレンスガイド ・仕様書 |
- 操作性に優れたユーザーインターフェース：Harmony UI
- 12インチタッチスクリーン
- ピンチやスワイプ、ドラッグアンドドロップに対応
- 専用のマルチモードEQ画面
- シーンやメーター、FXなどを構成可能なウィジットエリア
- アサイン可能な19個のソフトキー
- エンジニアのモニター／IEMフェーダーストリップ
- マルチポイントメーター
- 日中でも優れた視認性を維持
- USBステレオレコーディング／プレイバック

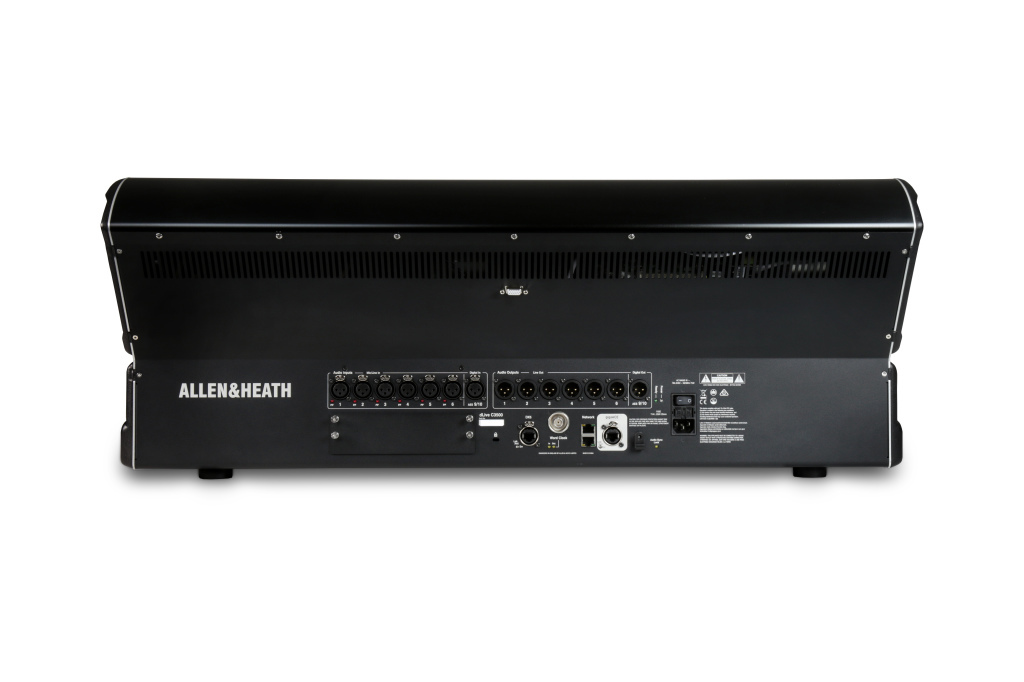

- マイク／ライン入力（XLR）×6，ライン出力（XLR）×6
- デジタルステレオAES3入力×1、デジタルステレオAES3出力×1
- HUB
- MixRackへのgigaACEギガビットリンク
- I/O拡張用DXリンク
- オプションI/O用ポートー128ch 96kHz
- ネットワークポート×2
- ワードクロックBNC I/O
- VGA×1（外部ディスプレイ）
- PSU×1
| ｄLive C3500 | ｄLive C2500 | ｄLive C1500 | dLive CTi1500 | |||
| 入出力性能 | フェーダー数 | 24 | 20 | 12 | 12 | |
| ディスプレイ数 | 2 | 1 | 1 | 1 | ||
| 入力チャンネル | - | |||||
| バス | - | |||||
| 内蔵エフェクター | - | |||||
| ローカルI/O | アナログ入力 | マイク/ライン入力 | 6 | |||
| (バランス XLR、+48Vファンタム電源） | ||||||
| 入力感度 | -60 ～ +15dBu | |||||
| アナログゲイン | +5 ～ +60dB、1dB ステップ | |||||
| パッド | -20dB アクティブパッド | |||||
| 最大入力レベル | +30dBu (PAD in) | |||||
| 入力インピーダンス | >4kΩ (Pad out)、>10kΩ (Pad in) | |||||
| マイク等価入力ノイズ | -127dB （150Ω ソース) | |||||
| デジタル入力 | AES3 | 1( バランスXLR、 110 Ω） | ||||
| サンプリングレート | 32k～192kHz(バイパスオプション付き) | |||||
| アナログ出力 | ライン出力 | 6(バランスXLR) | ||||
| 出力インピーダンス | <75Ω | |||||
| 定格出力 | +4dBu = 0dBの測定値 | |||||
| 最大出力レベル | +22dBu | |||||
| 残留出力ノイズ | -92dBu (ミュート20～20kHz) -90dBu (ミュート20～40kHz) |
|||||
| デジタル出力 | AES3 | 1( バランスXLR、 110 Ω） | ||||
| サンプリングレート | 96kHz、48kHz、44.1kHz 切り替え可能 | |||||
| 接続端子 | GigaACE | 1 | ||||
| DX Link | 1 | |||||
| オプションカードスロット | 1 | |||||
| ME接続専用 48kHzポート | - | |||||
| ネットワークポート | 2×RJ45 | |||||
| ワードクロックI/O | 1×BNC | |||||
| USB-A | 2×USB-A | |||||
| 外部ディスプレイ | 1×VCA | |||||
| ヘッドホン出力 | - | |||||
| システム XLR入力～XLR出力、20-20kHz、ミニマムゲイン、パッドなし |
ダイナミックレンジ | 110dB | ||||
| S/N | -92dB | |||||
| 周波数レスポンス | 20Hz～30kHz +0/-0.8dB | |||||
| THD+N(アナログ入力から出力) | 0.0015% @ +16dBu 出力、1kHz 0dB ゲイン | |||||
| ヘッドルーム | +18dB | |||||
| 内部動作レベル | 0dBu | |||||
| dBFS アライメント | +18dBu = 0dBFS (+22dBu ＠XLR 出力) | |||||
| メーターキャリブレーション | 0dB メーター= -18dBFS (+4dBu＠XLR出力) | |||||
| メーターピークインジケーション | -3dBFS (+19dBu ＠XL出力) | |||||
| サンプリングレート | 96kHz +/- 20 PPM | |||||
| AD/DA コンバーター | 24-bit Delta-Sigma | |||||
| レイテンシー | 0.7 ms (MixRack XLR入力～ XLR出力、入力～ミックス) + 5 サンプル、サーフェス～Mixrack (GigaACE) + 8サンプル、 DX32～Mixrack (DX Link) |
|||||
| 電源消費電力 | 1(100V AC, 50/60Hz） | |||||
| 最大110W | ||||||
| 寸法(W×H×D) | 885×325×665mm | 775×325×665mm | 485×325×665mm | 440×337×644mm | ||
| 質量 | 約28kg | 約24.5kg | 約18kg | 約11.5kg | ||
