DM0
DM0　　オープンプライス

XCVI Coreを搭載し、強力なプロセッシングと高音質を
4Uという最もコンパクトなサイズに集約したｄLive Sクラス用エンジン
オーディオディストリビューションが必要な状況やデジタルスプリットに最適。

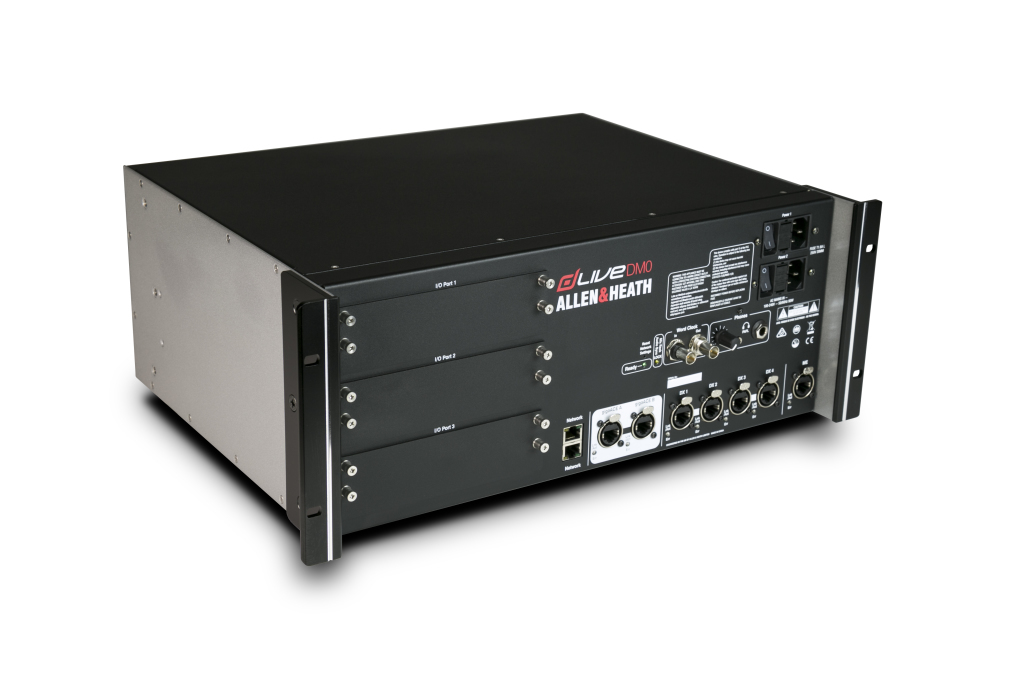

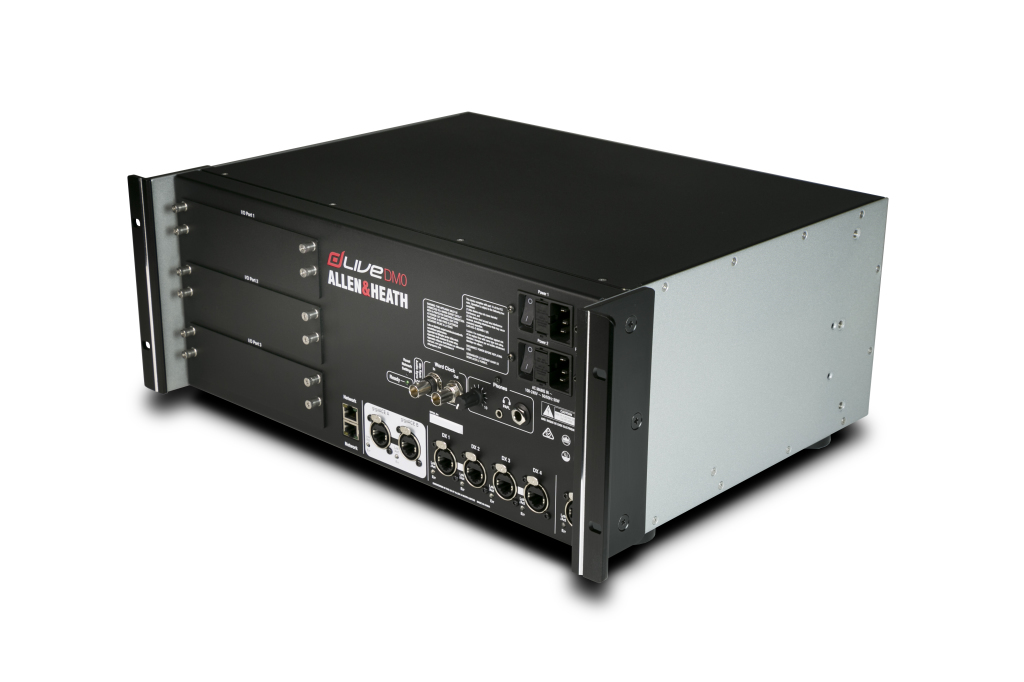

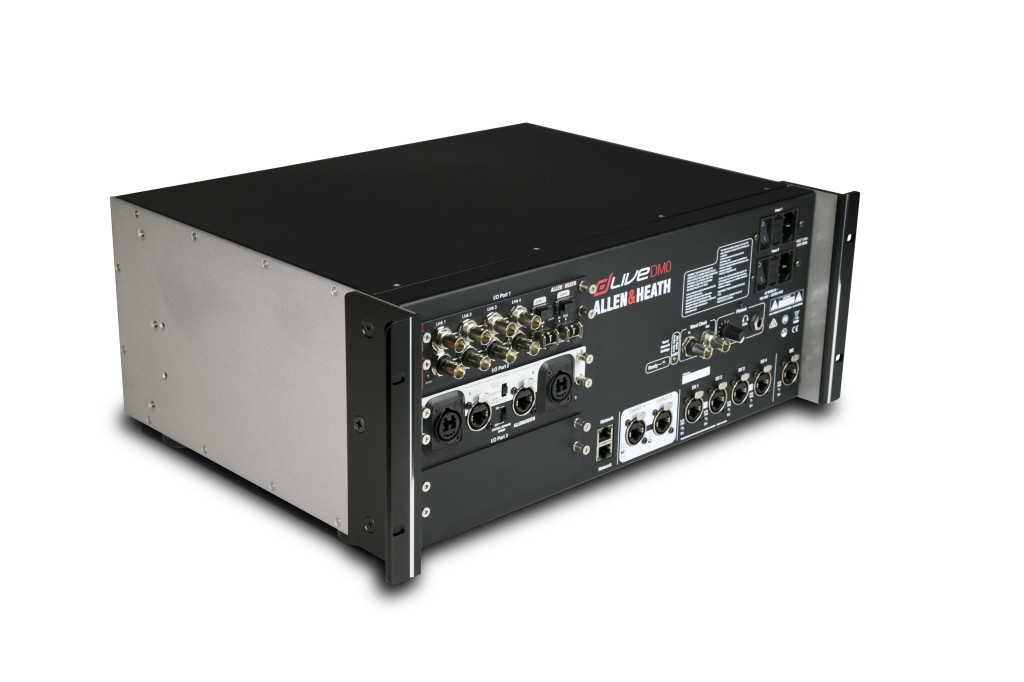

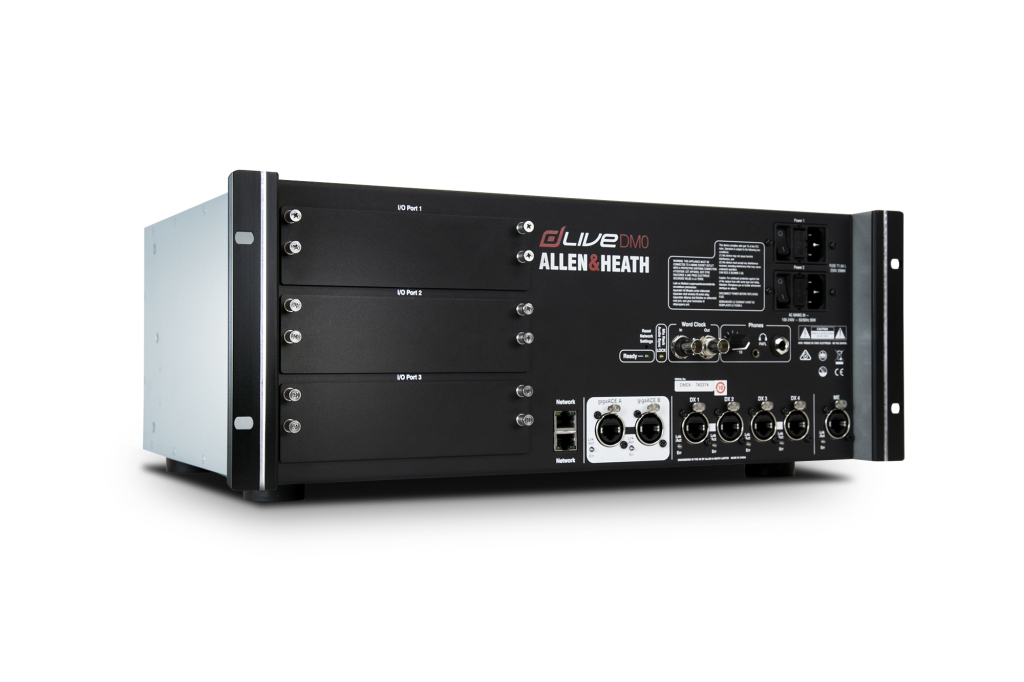

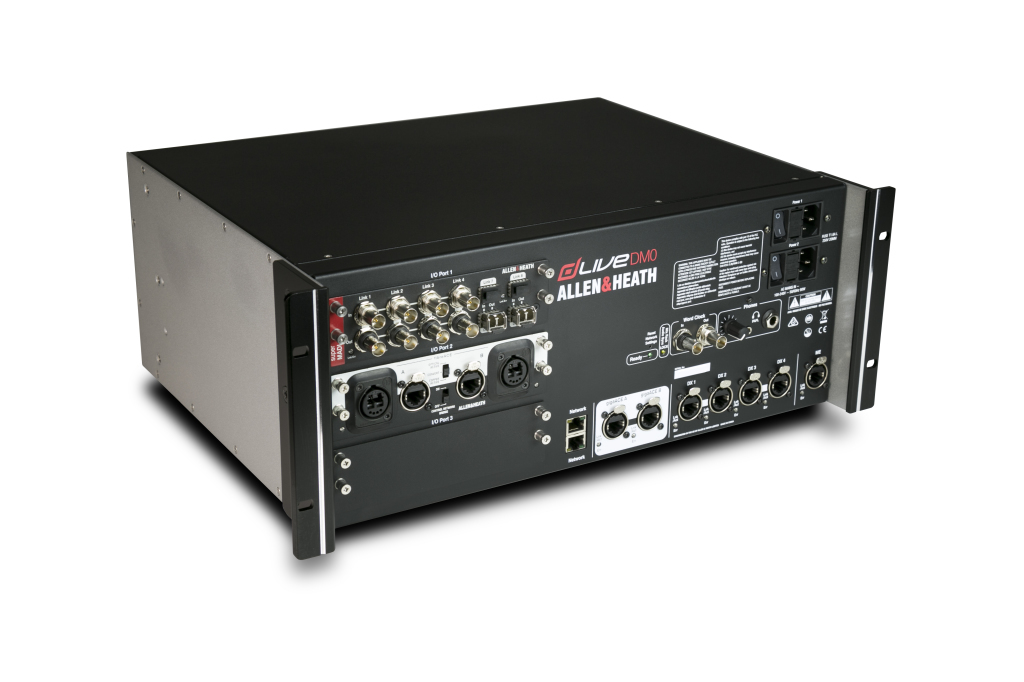

dLive DM0


4Uの最もコンパクトなサイズ
◼ アナログI/Oなし
◼ 96kHz、128入力チャンネル、64出力バス、16FX、24DCA
◼ XCVI Coreの強力なプロセッシングと高音質を最もコンパクトなサイズに集約
◼ オーディオディストリビューションが必要な状況やデジタルスプリットに最適。
寸法（W×H×D）：482.6×176×355mm、4U、質量：約12kg



・カタログ
・dLive S Class Mix Rackスタートガイド
・dLiveファームウェアリファレンスガイド
・技術資料
・取扱説明書
・仕様書

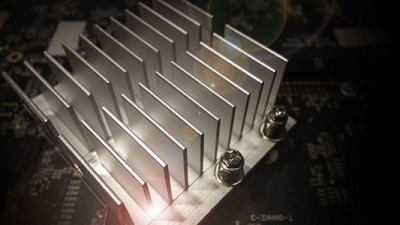

  • XCVI 160×64 FPGA core
    • サンプリングレート96kHz
    • 可変型ビット深度 　
    • 96ビットアキュムレーターによる事実上無限のミックスヘッドルーム 　
    • 0.7msの極めて低いレイテンシー
  • フルプロセッシング可能な128個の入力チャンネル
  • フルプロセッシング可能な64個のミックス出力
  • 64バス設定可能（グループ・FX・AUX・マトリクス・メイン） 　LR、LCR、最大5.1メインモード 、マルチPFL

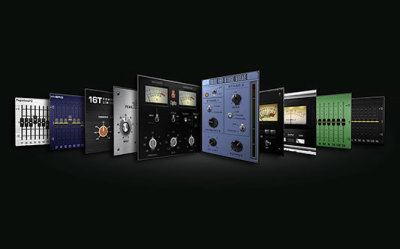

  •  専用のステレオリターンを備えたRackExtra FX×16
  • DCA（Digitally Controlled Amplifier)×24
  • ゾーン1、2、4で最大64チャンネルのオートマチック・マイク・ミキシング機能
  • シグナルジェネレーターとRTAを内蔵
  • 安定したパフォーマンスを実現する独自のアクティブPAD回路

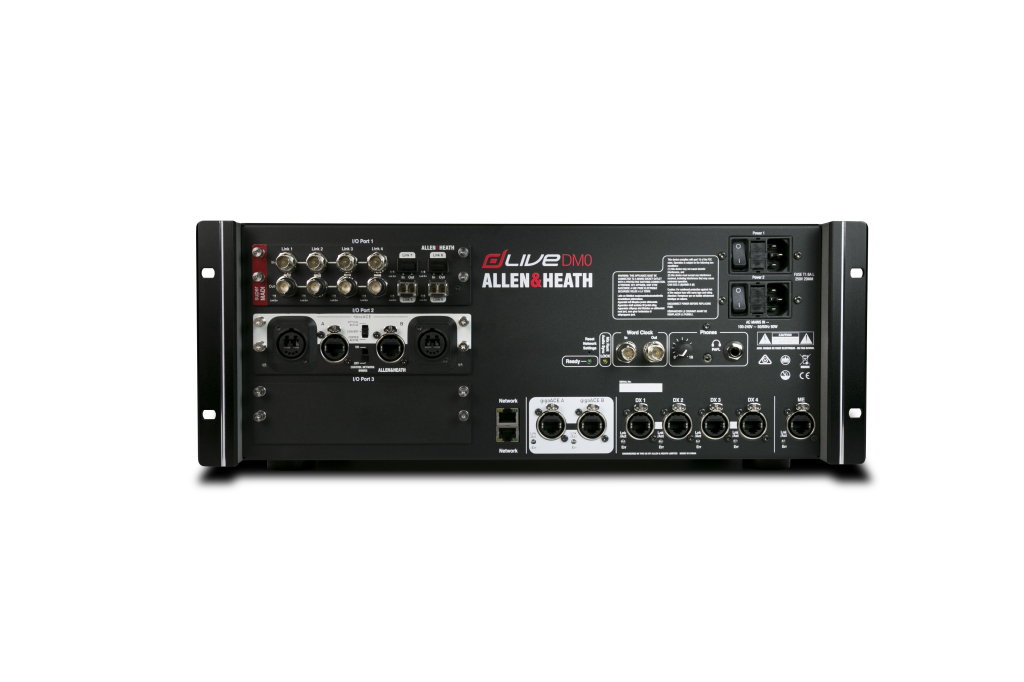

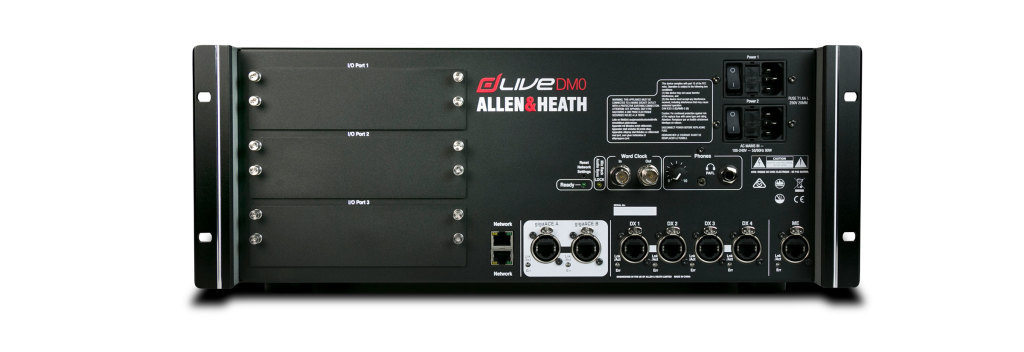

  • HUB
    • リダンダントを構成するサーフェスへのgigaACEギガビットリンク
    • リダンダントを構成する I/O拡張ユニット用リダンダントDXリンク 　
    • オプションI/O用ポート×3 ー 各128ch 96kHz 　
    • ME-1専用48kHzポート 　
    • ネットワークポート×2 　
    • ワードクロックBNC I/O
  • DX HubモジュールまたはDX Linkカード経由で最大46個のDX I/O拡張ユニッ トを接続可能
  • PSU×1（予備電源MPS16はオプション）
  • ヘッドホン出力×1

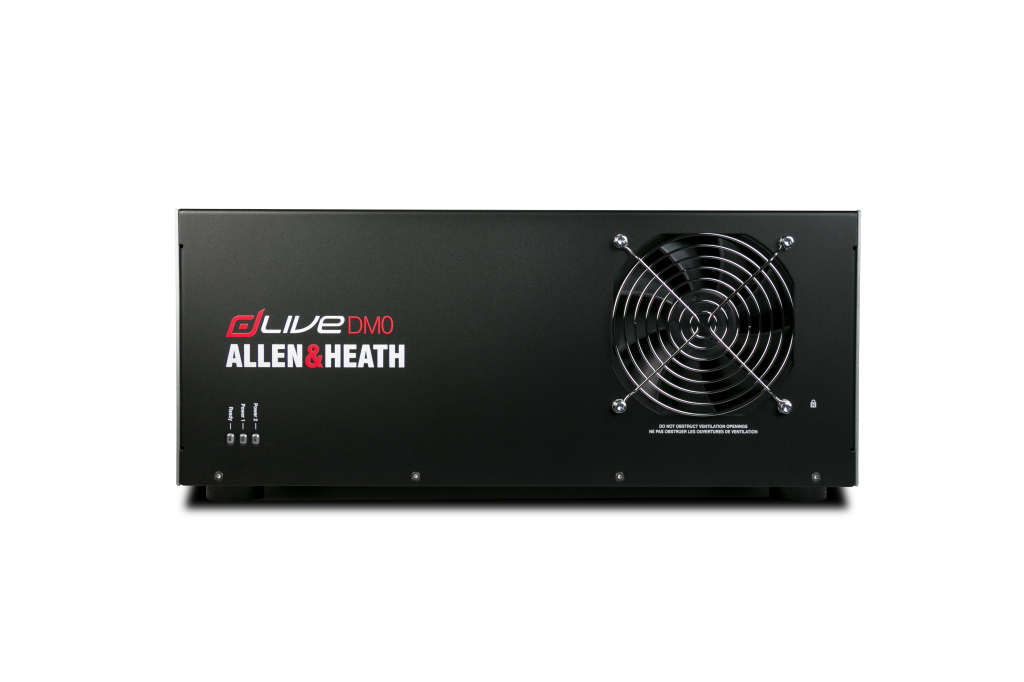

  • 超静音ファン付きフラッシュフロントパネル
  • 前後どちらにも取付可能なラックイヤーデザイン

dLive System, MixRack/Surfaceの特長はこちらから

  dLive DM64 dLive DM48 dLive DM32 dLive DM0
入出力性能 フェーダー数 -
ディスプレイ数 -
入力チャンネル 128
バス 64（グループ、FX、AUX、マトリクス、メインの総数）
内蔵エフェクター 16
ローカルI/O アナログ入力 マイク/ライン入力 64 48 32 -
(バランス XLR、+48Vファンタム電源）
入力感度 -60 ～ +15dBu -
アナログゲイン +5 ～ +60dB、1dB ステップ -
パッド -20dB アクティブパッド -
最大入力レベル +30dBu (PAD in) -
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in) -
マイク等価入力ノイズ -127dB （150Ω ソース) -
デジタル入力 AES3 - -
サンプリングレート - -
アナログ出力 ライン出力 32(バランスXLR) 24(バランスXLR) 16(バランスXLR) -
出力インピーダンス <75Ω -
定格出力 +4dBu = 0dBの測定値 -
最大出力レベル +22dBu -
残留出力ノイズ -92dBu (ミュート20～20kHz)
-90dBu (ミュート20～40kHz)		 -
デジタル出力 AES3 - -
サンプリングレート - -
接続端子 GigaACE 2
DX Link 4
オプションカードスロット 3
ME接続専用 48kHzポート 1
ネットワークポート 2×RJ45
ワードクロックI/O 2×BNC
USB-A -
外部ディスプレイ -
ヘッドホン出力 1
システム
XLR入力～XLR出力、20-20kHz、ミニマムゲイン、パッドなし		 ダイナミックレンジ 110dB -
S/N -92dB -
周波数レスポンス 20Hz ～ 30kHz +0/-0.8dB -
THD+N(アナログ入力から出力) 0.0015% @ +16dBu 出力、1kHz 0dB ゲイン -
ヘッドルーム +18dB -
内部動作レベル 0dBu -
dBFS アライメント +18dBu = 0dBFS (+22dBu ＠XLR 出力) +18dBu = 0dBFS
メーターキャリブレーション 0dB メーター= -18dBFS (+4dBu＠XLR出力) 0dB meter = -18dBFS
メーターピークインジケーション -3dBFS (+19dBu ＠XL出力) -3dBFS
サンプリングレート 96kHz +/- 20 PPM
AD/DA コンバーター 24-bit Delta-Sigma
レイテンシー 0.7 ms (MixRack XLR入力～ XLR出力、入力～ミックス) -
+ 5 サンプル、サーフェス～Mixrack (GigaACE)
+ 8サンプル、 DX32～Mixrack (DX Link)
電源 1（100V AC, 50/60Hz）
※リダンダントPSUはオプション		 2（100V AC, 50/60Hz）
消費電力 最大300W (MPS16 V1 300W)*
最大250W (MPS16 V2 250W)*
※AC電源アダプターに消費電力を記載		 最大90W(各電源)
寸法(W×H×D) 482.6×458×313mm
10U		 482.6×369×313mm
8U		 482.6×325×313mm
7U		 482.6×176×355mm
10U
質量 約21kg 約17.5kg 約15kg 約12kg
