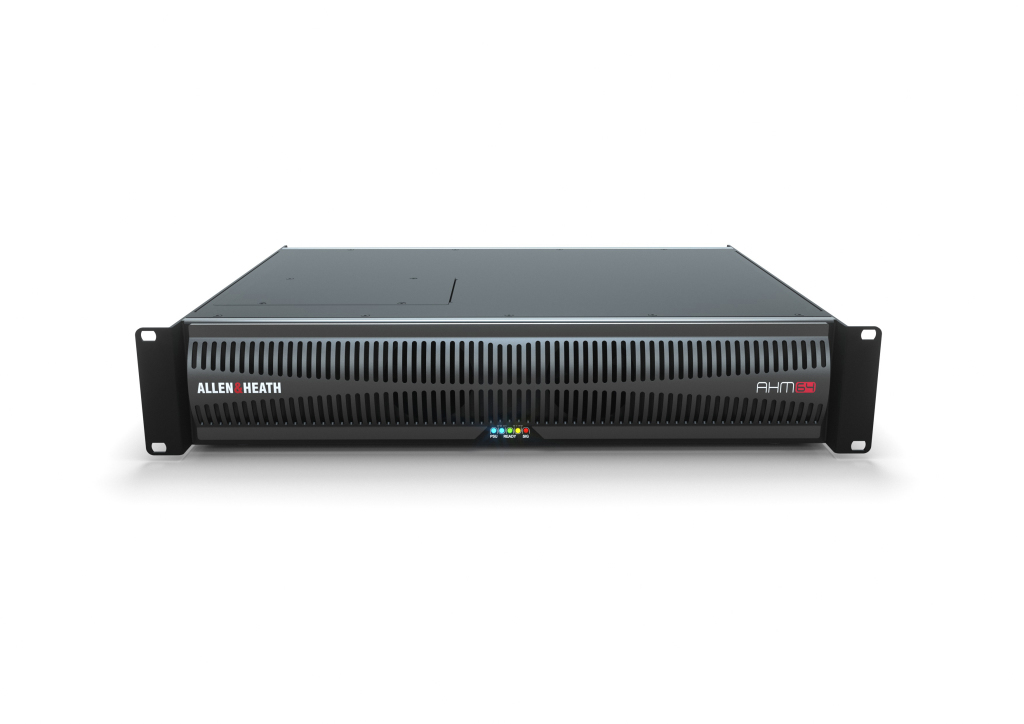

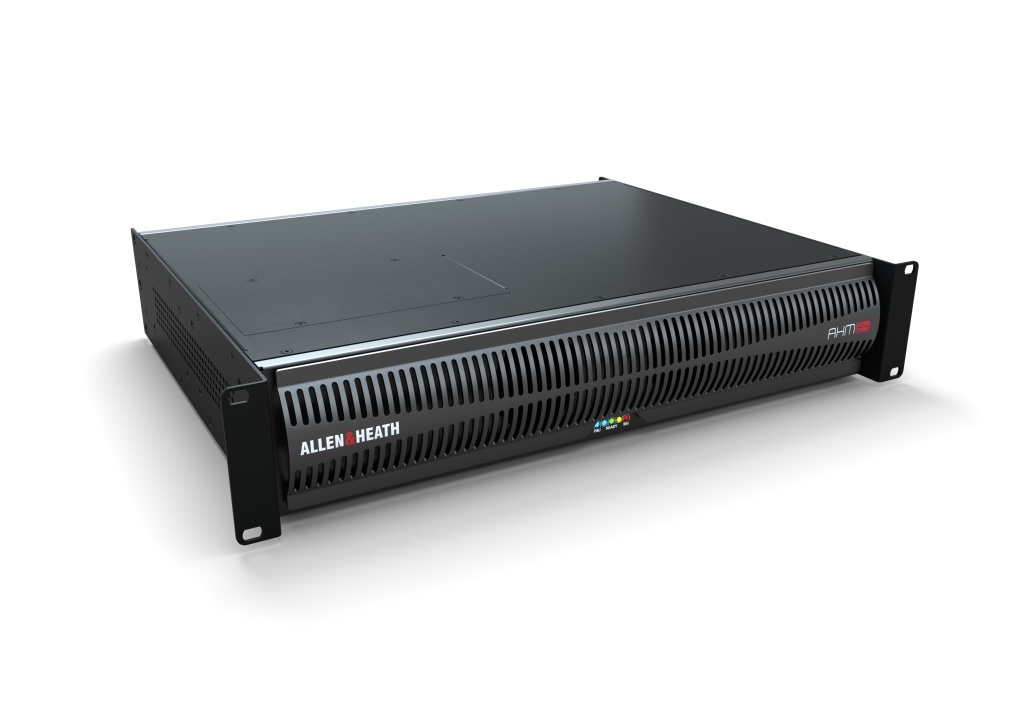

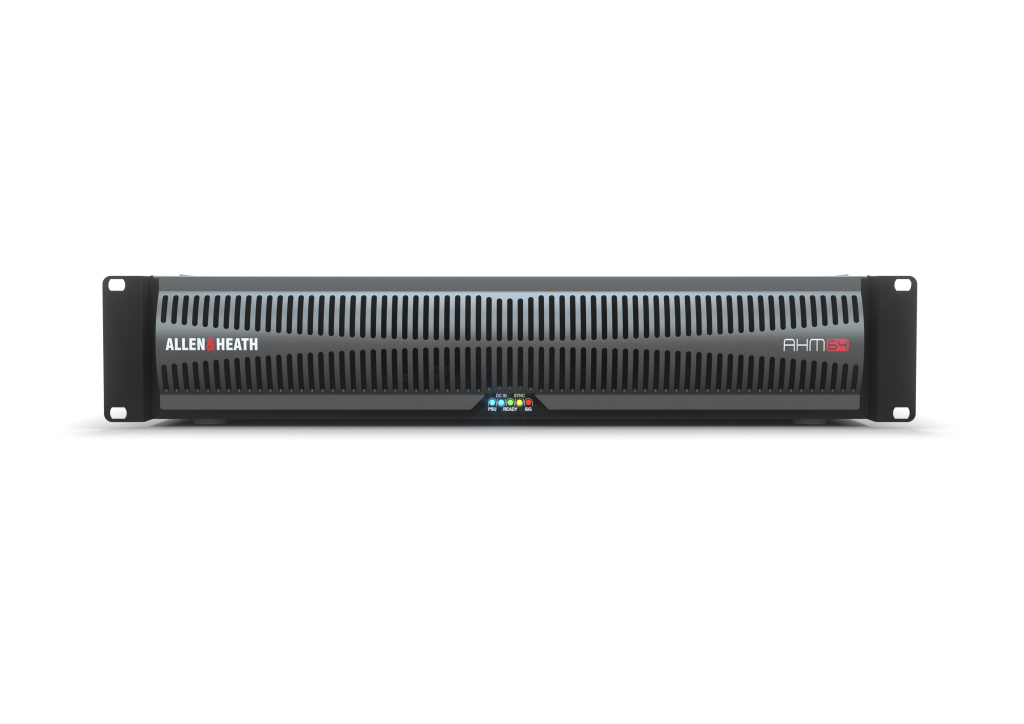

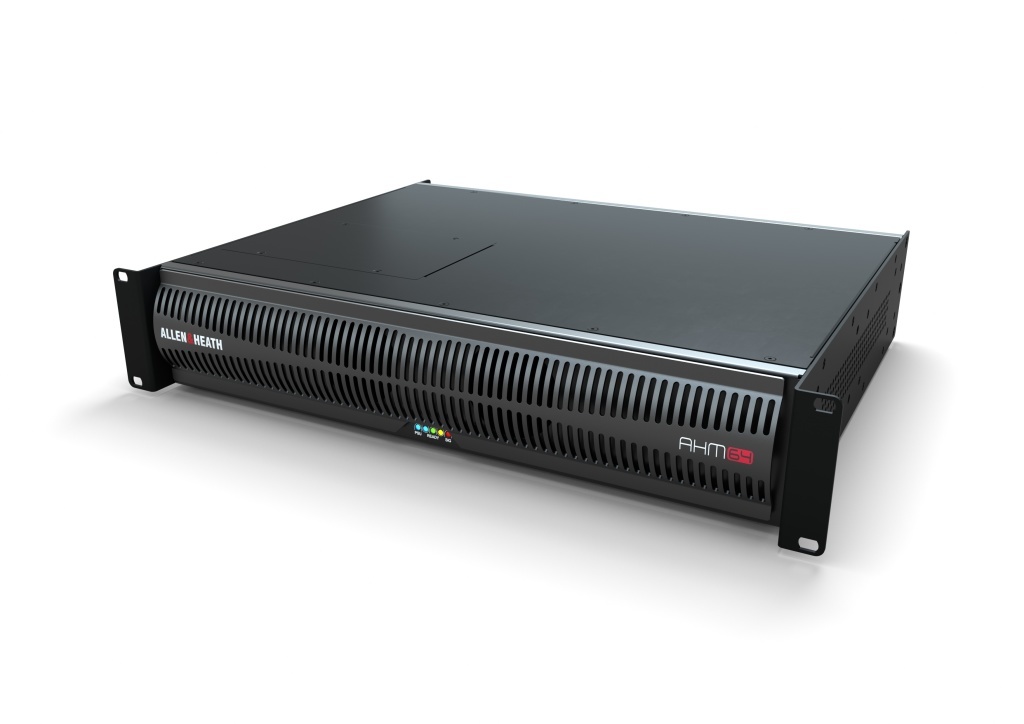

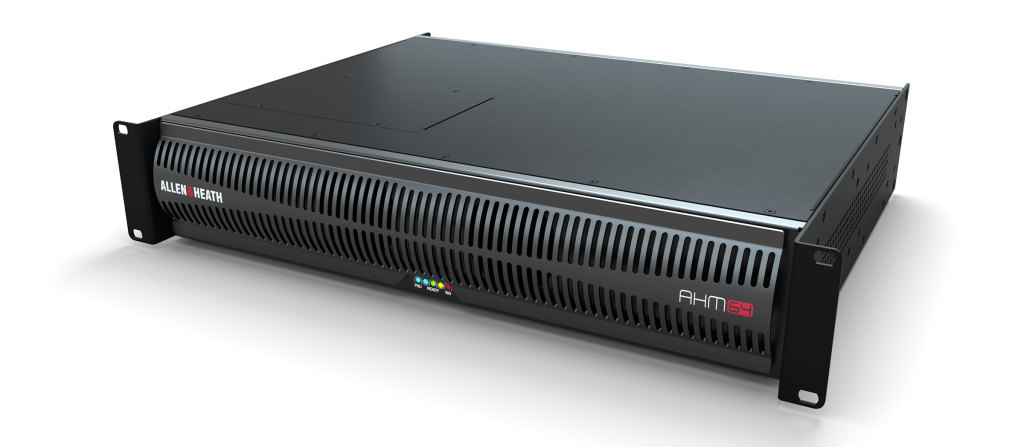

AHM-64

AHM-64　　オープンプライス

シリーズ内で最もパワフルなマトリクス・プロセッサー
96ものコントローラーと100を超える入出力で、最大64ゾーンの音響をコントロール。

◆64×64オーディオマトリクス・プロセッサー

◆サウンドマネージメント+インストレーション

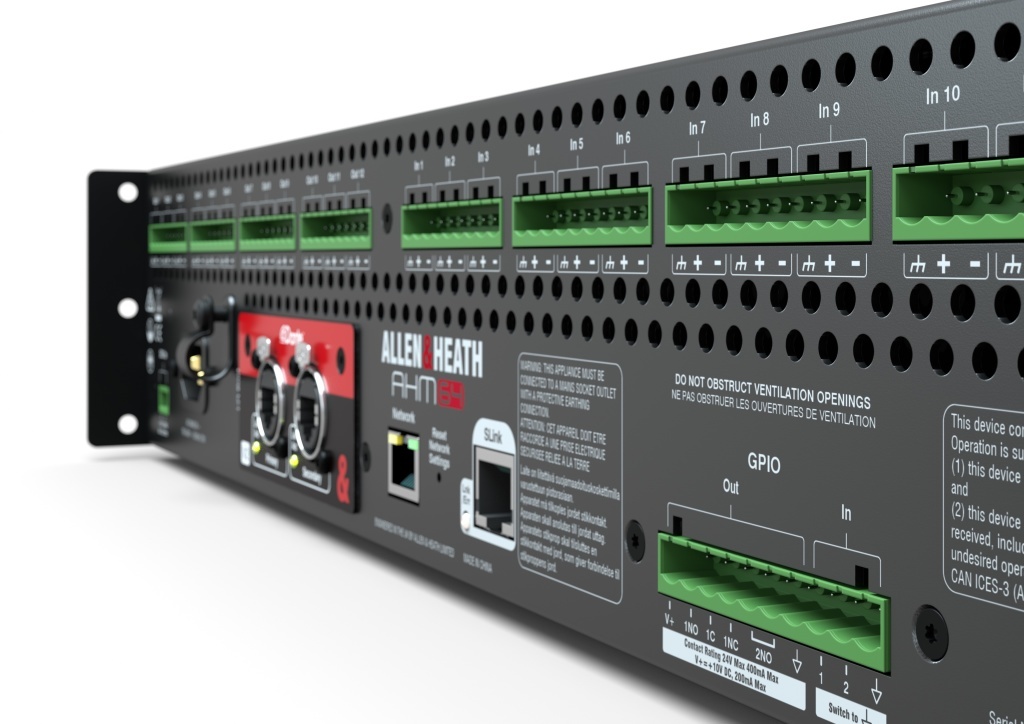

◆12×12ローカルアナログI/O

◆オーディオネットワーク用I/Oポート (最大128×128)

◆Dante 96kHz 64×64オプションカード

◆128×128内蔵SLink拡張ポート

◆64の構成可能なプロセッシングアウトプット

◆8×オートマチックマイクミキサー

・カタログ
・取扱説明書
・AHM-64仕様書

64×64マトリクスプロセッサー
- 固定設備の音響システムをマネージメントするオーディオマトリクス・プロセッサー。企業、医療、教育など、マルチゾーンの音声制御を必要とする施設で優れた性能を発揮。
- 最大64ゾーンの音響をコントロール
12×12ローカルアナログI/O
I/O拡張ユニットを接続可能
- 最大128×128をサポートするSLinkポートを使用して、Allen & Heathの幅広いI/O拡張ユニットを接続可能。ユーザーの求める入出力に応じた選択ができるため、小さな部屋から大規模な分散型スペースまで、様々なプロジェクトに対応。
- I/O拡張ユニットはプラグアンドプレイで接続可能。接続したI/O拡張ユニットのファームウェアバージョンを確認し、本体ファームウェアと一致するようにデバイスをアップグレード。
Danteに対応

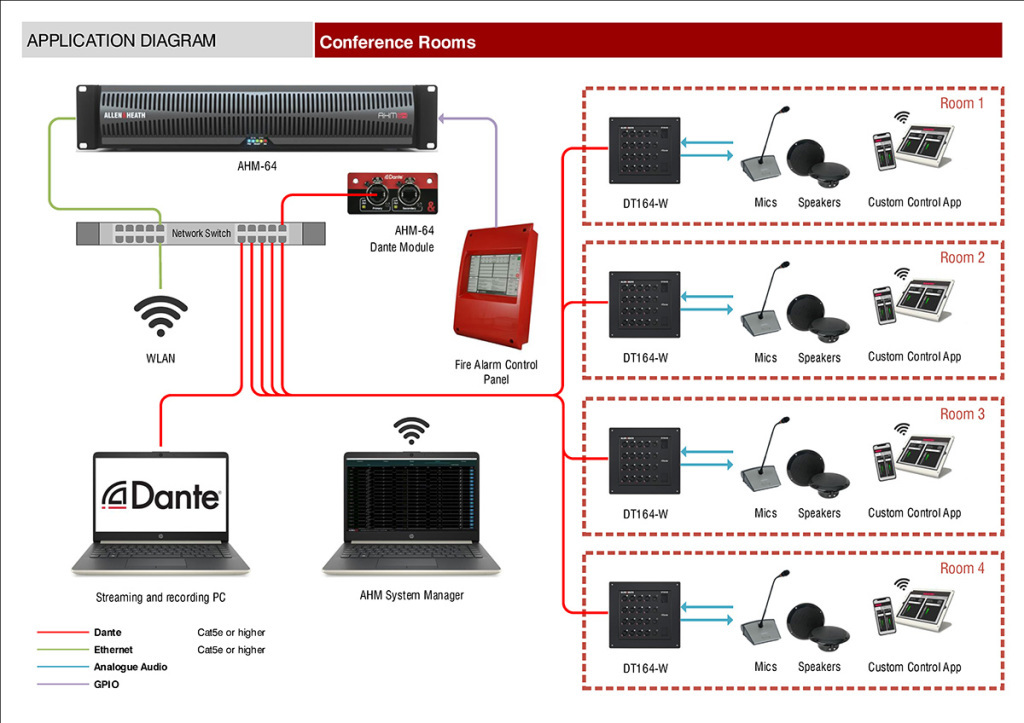

- 64×64チャンネルDanteオプションカードにより、DT164-W、DT168 Dante I/Oエクスパンダーを含むDanteネットワーク上のアンプ、マイク、およびその他のデバイスにシームレスに接続可能。
サウンドマネジメントツール
- 8系統のAMM（オートマチック・マイクミキサー）
- AEC(アコースティック・エコーキャンセラー) ※オプションモジュールを使用
- ANC(アンビエント・ノイズ補正)
- ダッキング機能
- 各入力およびゾーンの8バンドPEQ、ダイナミクス、ディレイ
- スピーカープロセッシング(クロスオーバーフィルター、ディレイ、リミッター、PEQ)　
- イベント・スケジューラー　　　　　　　　　　　　　
超低レイテンシーな96kHz FPGAコア
- AHM は、次世代のFPGA 技術を使用して開発された高品位なプロセッサー。
  きわめて低いレイテンシーでサンプリングレート96kHz の高音質を提供します。
リモートコントローラーに対応
- 2x2ローカルGPIOを搭載しており、ALLEN&HEATHの各種リモートコントローラー(IP1,IP6,IP8)やGPIOの他、サードパーティーのデバイスでもコントロール可能。
- 標準TCP/IPネットワークを介した最大96台のIPリモートコントローラーを使用し、接続されている全ての部屋で個別のローカルボリュームコントロールやソース選択、プリセットリコールを実行可能。
DCバックアップ電源
- ACアダプターに何らかの障害が起こった場合のバックアップ用。音声を途切らせないための備え。
ユーザープロフィール
- ホールの管理者、技術者、一般ユーザーなど操作する人に合わせたアクセス領域の設定が可能。
- AHM-64では、32の設定が可能
ステレオ/デュアルモノ再生機能

●「AHM System Manager」ソフトウェア　※Windows/Macに対応

直感的な操作が可能なソフトウェア「AHM System Manager」により、迅速なシステムの構築が可能。プログラミングのトレーニングを必要とせず、誰にでも簡単に設定が可能。
オーディオエンジンは、8バンドPEQ、ゲート、コンプレッサー、ディレイを全入力チャンネルに、8バンド・パラメトリックEQ/30バンドグラフィックEQ、コンプレッサー、ANC、ソースセレクター、リミッター、ディレイを全ゾーン出力に搭載。

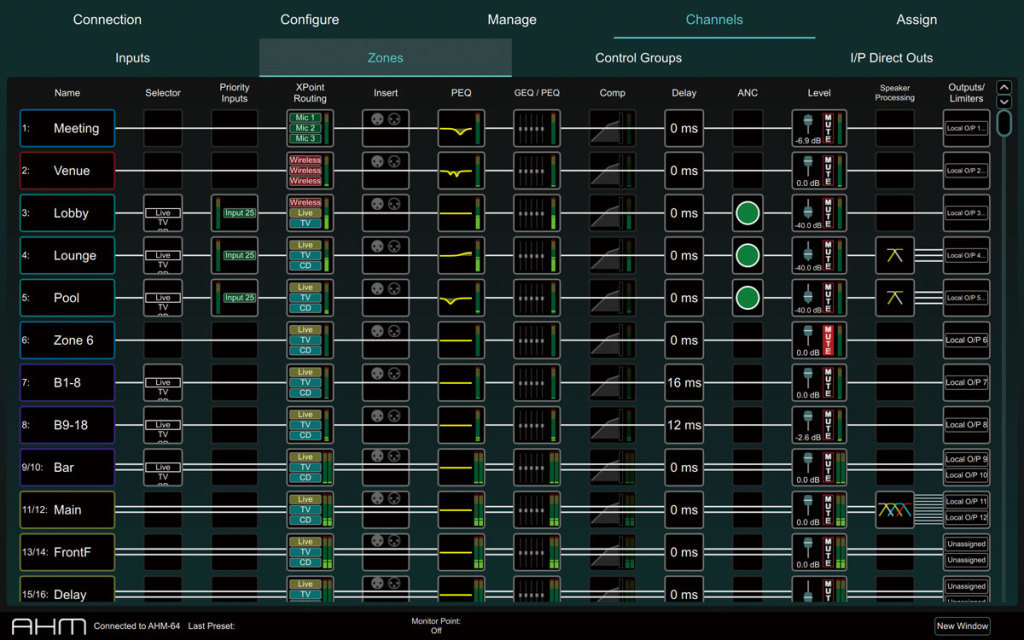

チャンネルビュー
- 水平方向のシグナルフローとプロセッシングダイアグラムでは、動作状況が明確に表示され、マウスオーバーでリアルタイムのオーディオモニタリングが可能。

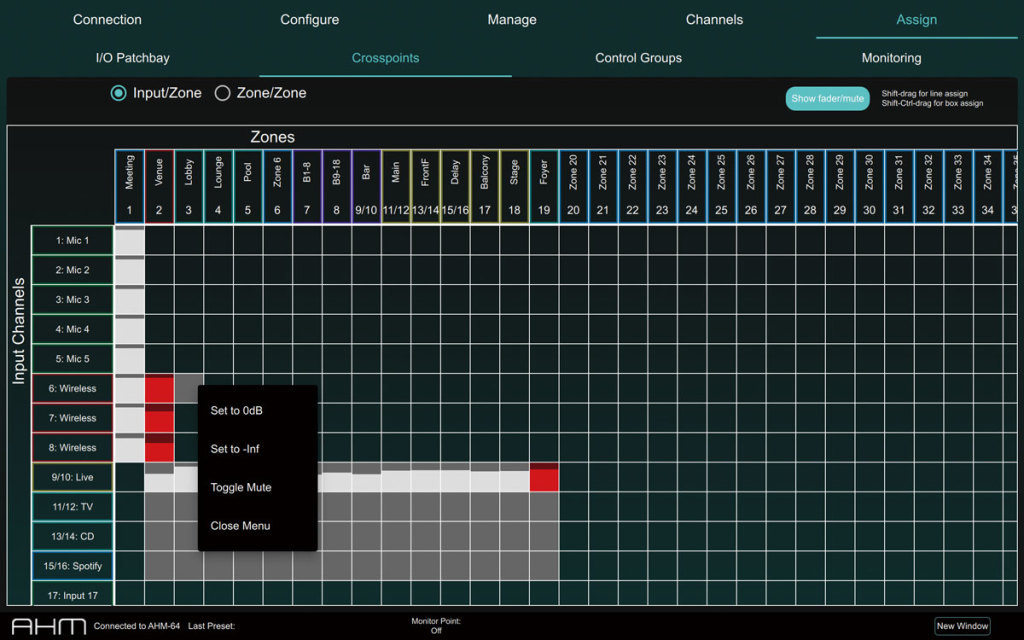

アサインビュー
- I/Oやルーティングの表示はズーム可能なマトリックス表示で、オプションでレベルやミュートの表示も可能。

●Custom Control アプリ　※iOS / Android / Windows / Macに対応。

カスタマイズ可能なコントロールアプリ「Custom Control」を用意。
使用するユーザーのレベルやデバイスに合わせて画面を設計可能。
- 複数のユーザーインターフェース（ユーザー、デバイスタイプごと）
- グラフィックスや背景のカスタマイズ
- キオスクモード
- BYODフレンドリー
- オプションのパスワード保護
- iOS / Android / Windows / Mac
  - ※詳しくはこちらから

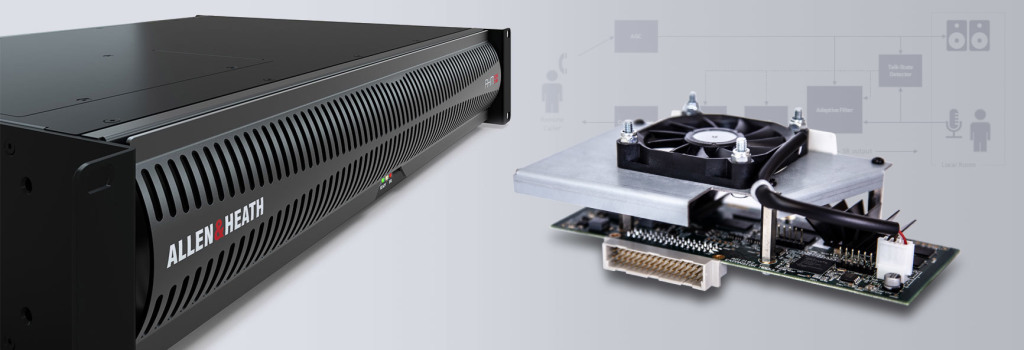

AEC（アコースティック・エコー・キャンセル）　オープンプライス

AHM-64用のAEC（アコースティック・エコー・キャンセル）モジュールは、12チャンネルのAECを搭載。
ALLEN＆HEATHのAECは、遠隔地の参加者の音声に含まれる「エコー」と、室内音響に起因する残留ノイズを効果的に検出し、専用のハードウェア処理によって不要な音声を最小化。その結果、会議の参加者全員にとって、よりクリアで快適なリスニング環境を提供。
遠隔地からの会議やミーティングへの参加がますます一般的になる中、すべての参加者が明瞭に理解できる高品質のオーディオを提供。
遠隔地の参加者は、自分の声が会議室のスピーカーで再生され、複数のマイクで拾われて発信者に返されることによって、気が散るようなエコーを経験することなく、会議に臨めます。

Network Card

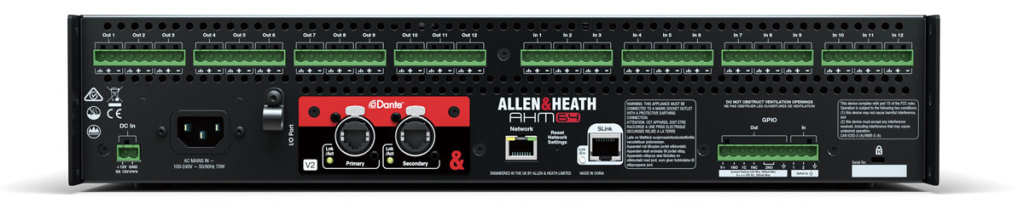

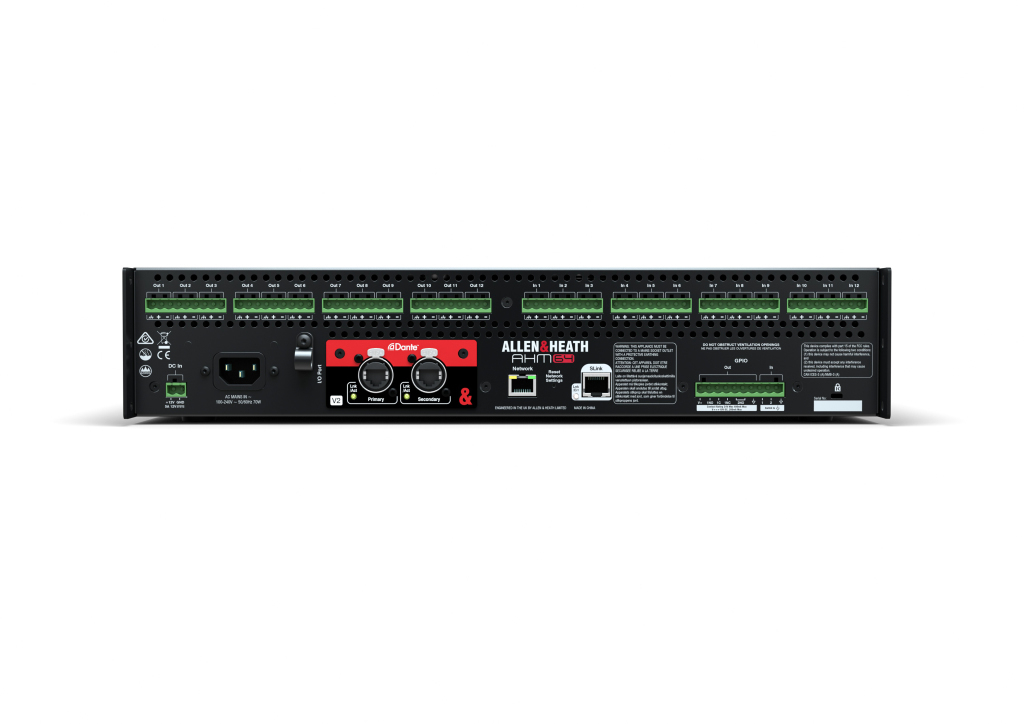

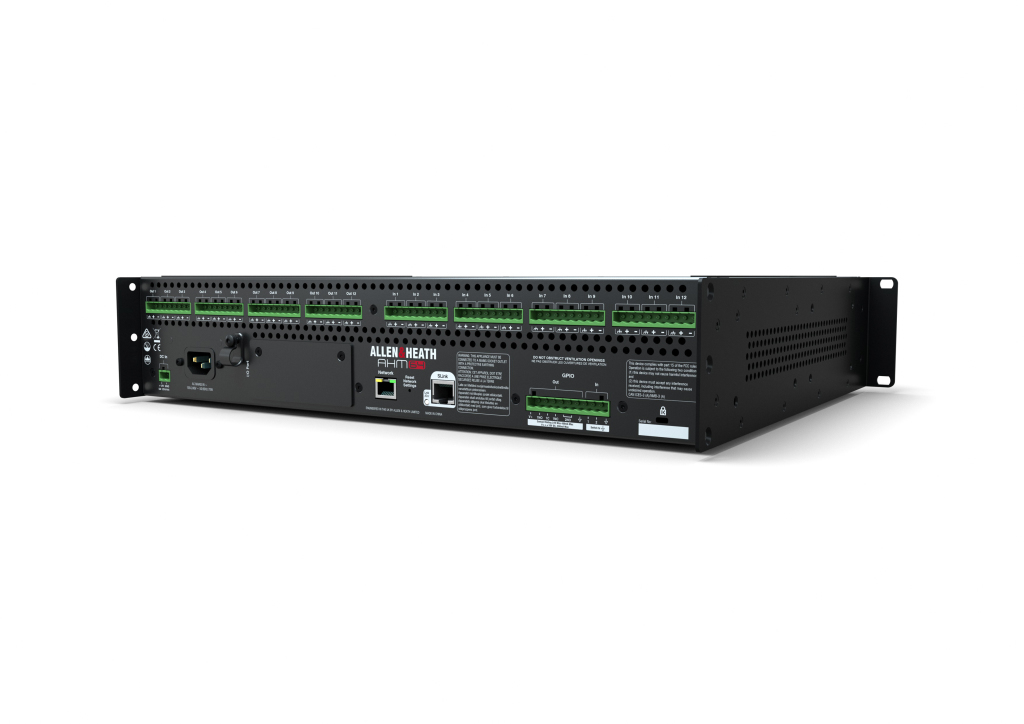

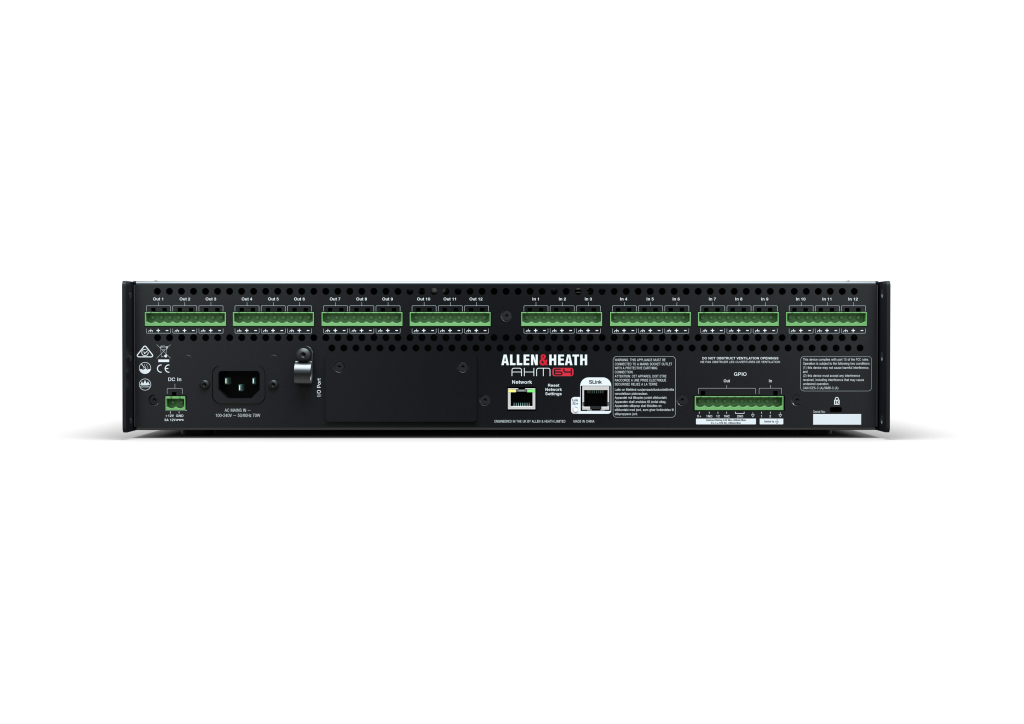

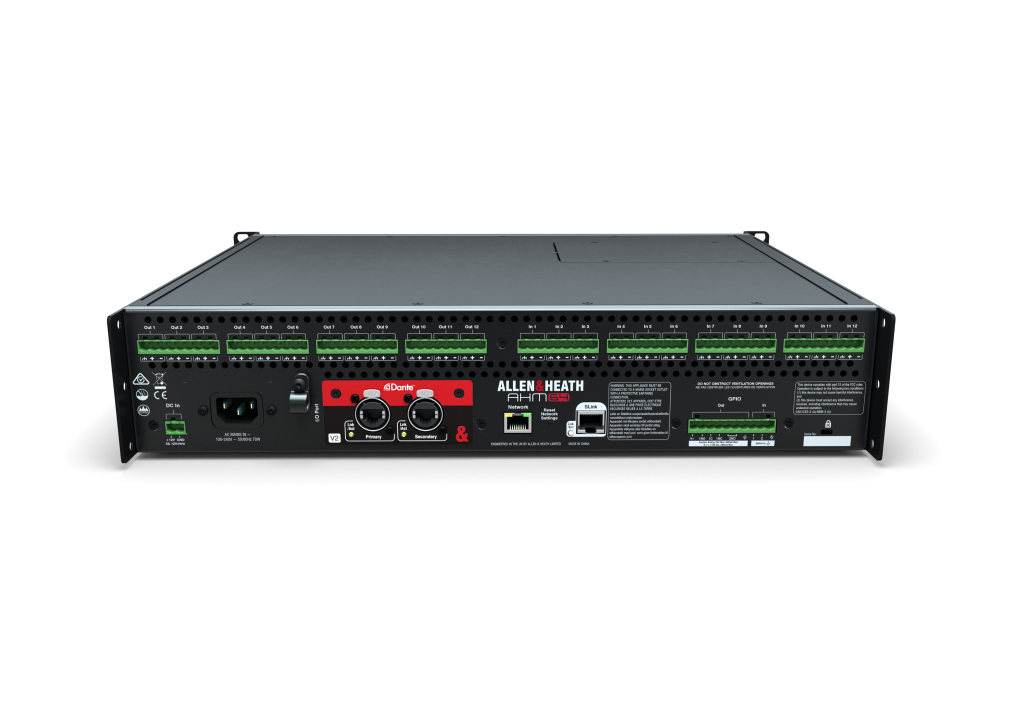

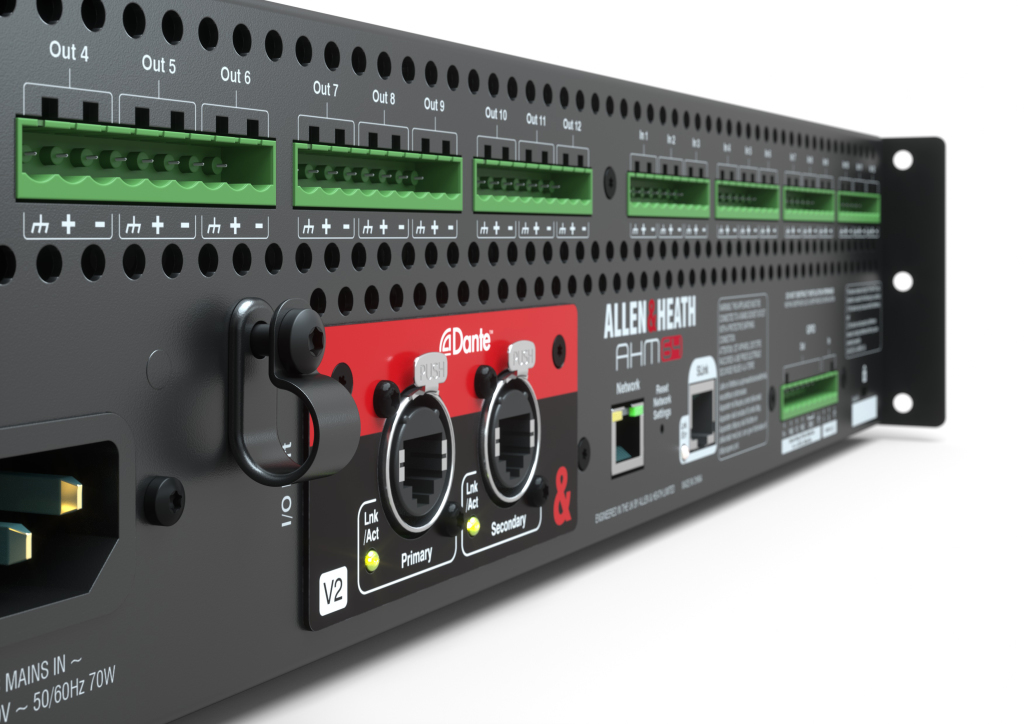

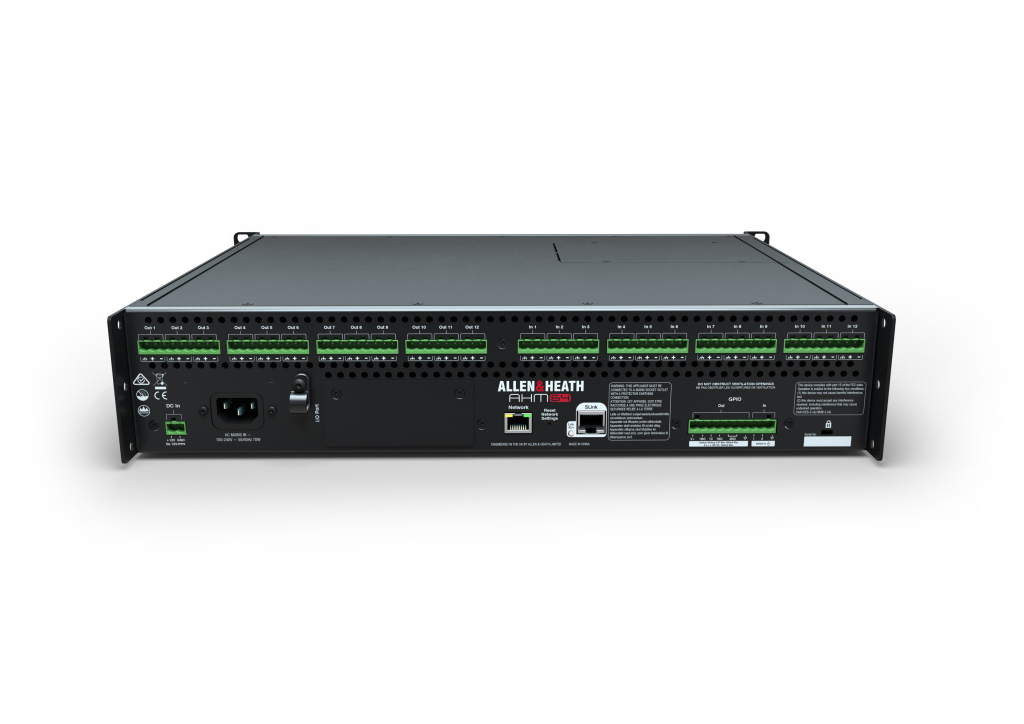

AHM-64のリアパネル
AHM-64のリアパネルにあるI/Oポートに挿して利用（上記画像は、I/OポートにDanteカードを挿入）

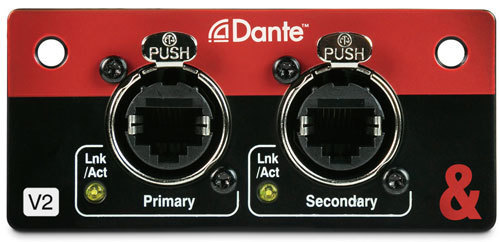

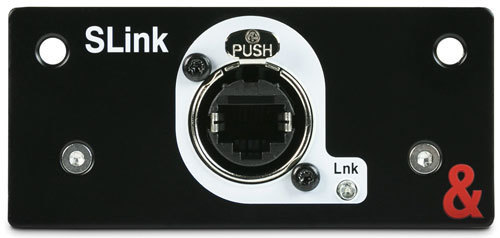

DanteカードV2　オープンプライス Danteネットワーク用。 96kHz/48kHz、64×64チャンネル	SLinkカード　オープンプライス I/O拡張ユニット接続用。 96kHz/48kHz、128×128チャンネル

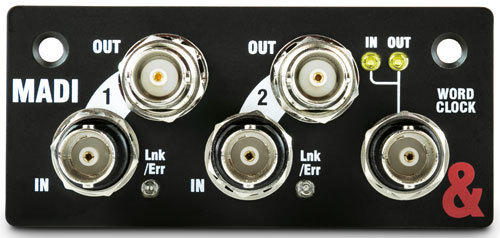

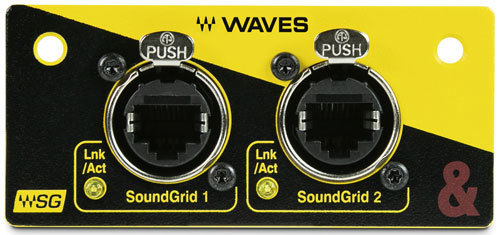

Wavesカード　オープンプライス Waves SoundGridネットワーク用。 96kHz/48kHz、64×64チャンネル	MADIカード　オープンプライス MADIインターフェース。 96kHz/48kHz、64×64チャンネル

ラックマウントキット
AHM-64-RK:リア用ラックマウントキット　オープンプライス

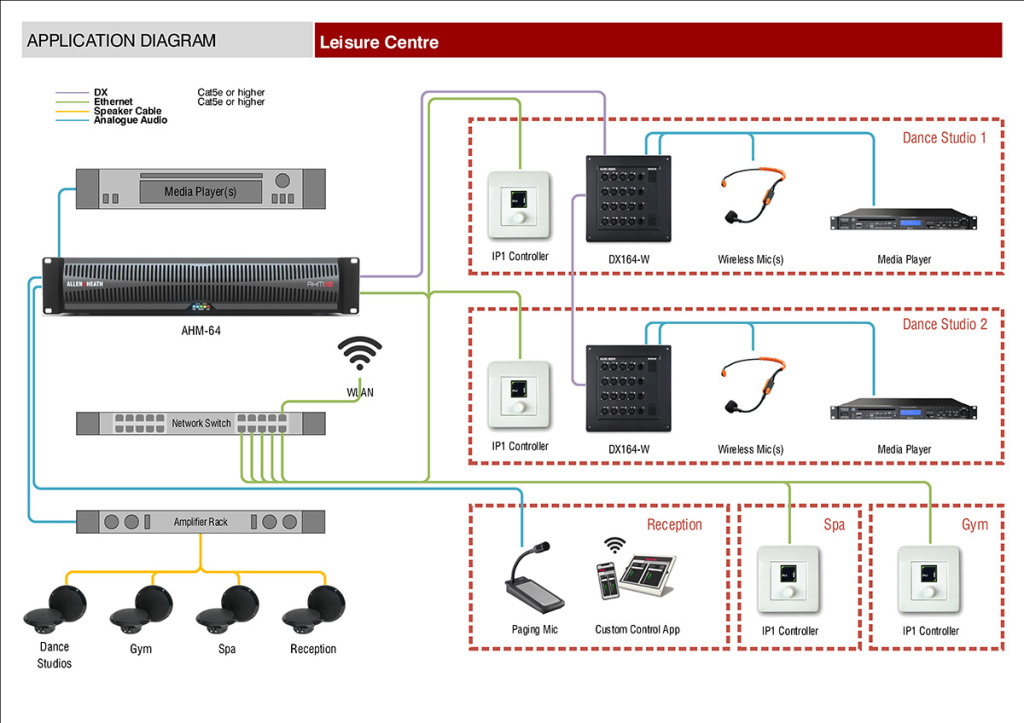

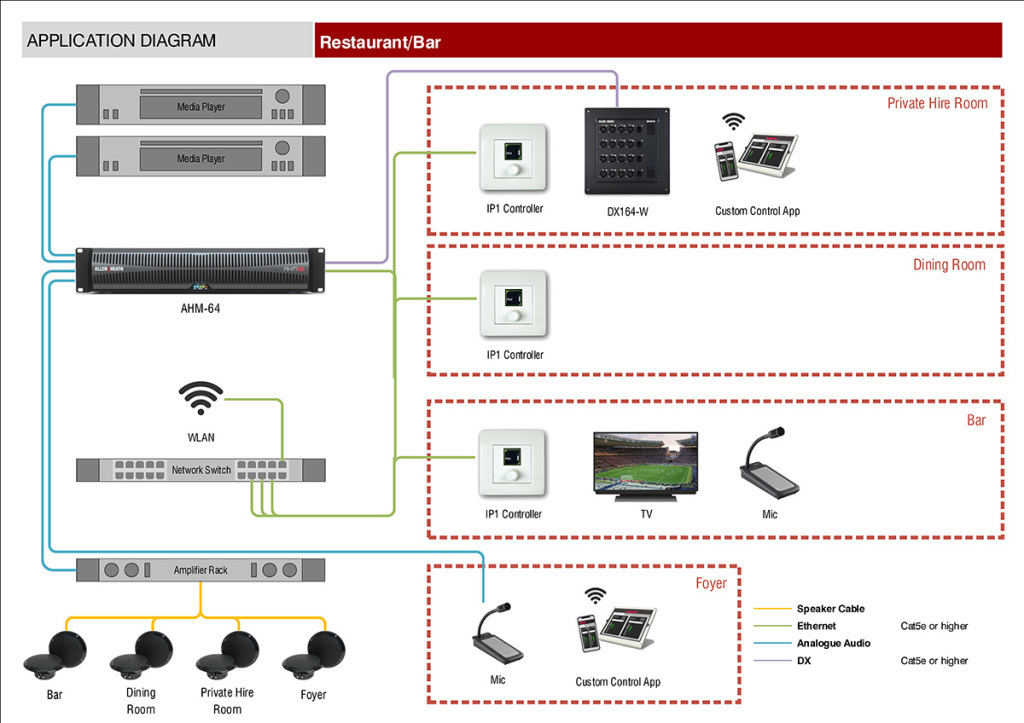

HOSPITALITY	LEISURE CENTRE

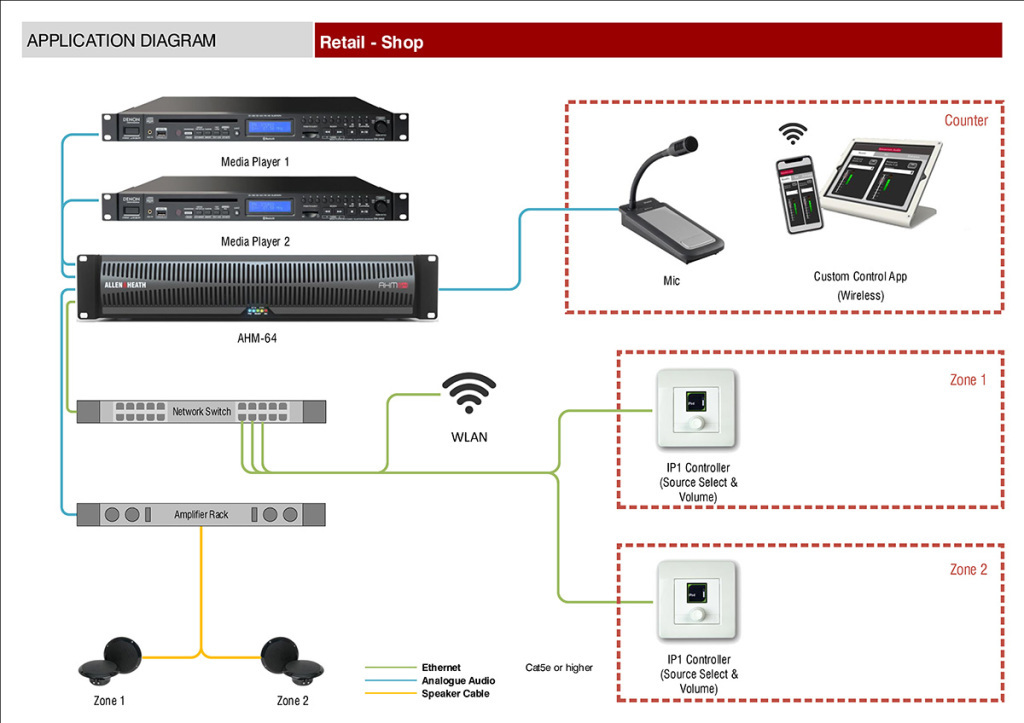

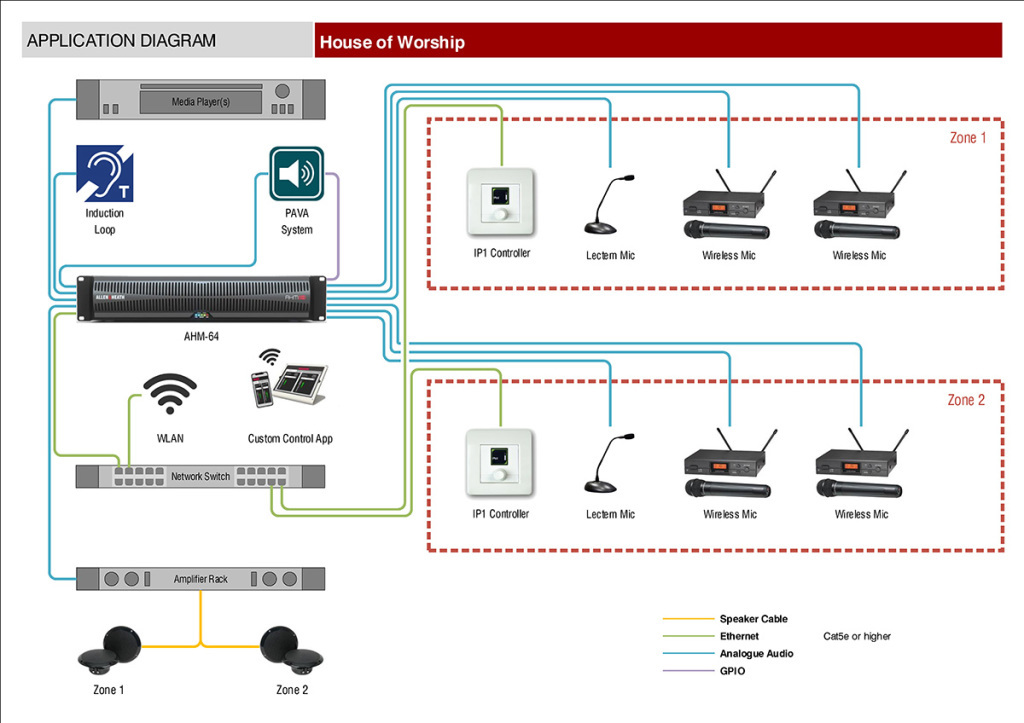

HOUSE OF WORSHIP	RETAIL

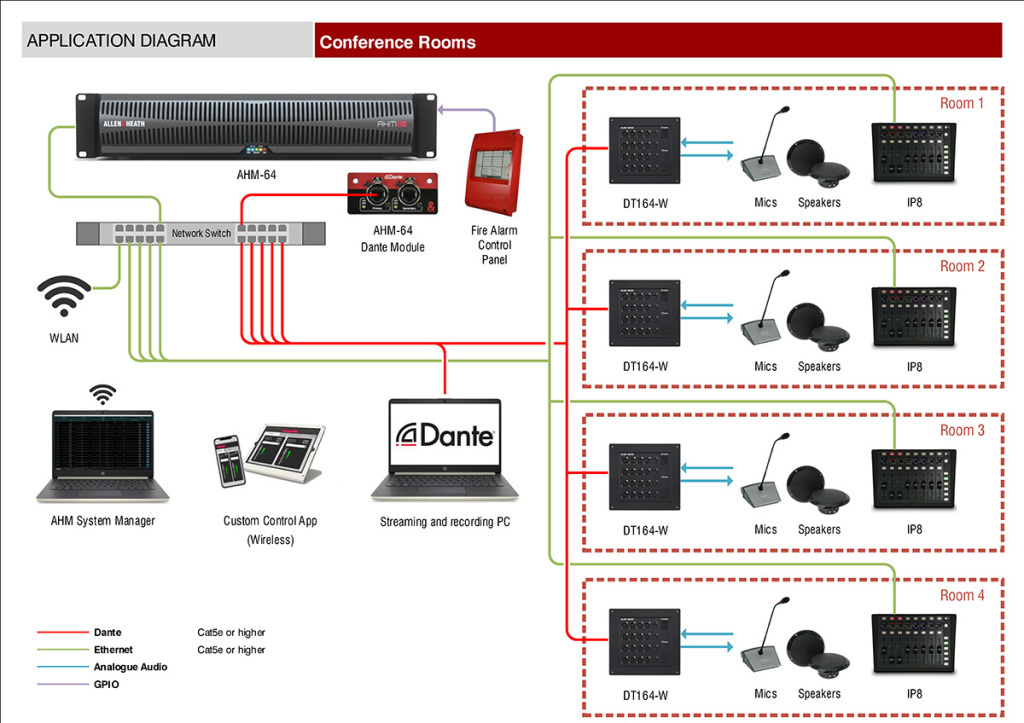

CORPORATE 1	CORPORATE 2

AHM-64
入力	マイク/ライン入力	バランス型、+48Vファンタム電源
	マイク/ラインプリアンプ	フルリコール
	入力感度	-60～+15dBu
	アナログゲイン	+5+～60dB(1dBステップ)
	パッド	-20dBアクティブ
	最大入力レベル	+30dBu(Pad in)
	入力インピーダンス	>3kΩ(Pad out)、>8kΩ(Pad in)
	マイク等価入力ノイズ	-127dB(150Ωソース)
出力	アナログ出力	バランス型、リレー保護
	出力インピーダンス	<75Ω
	定格出力	+4dBu=0dB(メーター読取)
	最大出力レベル	+22dBu
	残留出力ノイズ	-92dBu(ミュート、20-20kHz)
	残留出力ノイズ	-90dBu(ミュート、20-40kHz)
システム	測定	バランスXLR入力-XLR出力、20-20kHz、+5dBゲイン、Pad out、信号@0dB(メーター)
	ダイナミックレンジ	108dB
	S/N	-92dB
	周波数特性	20Hz～25kHz、+0/-0.8dB
	THD+N(アナログ入力から出力)	0.005%@+16dBu出力、1kHz+5dBゲイン
	ヘッドルーム	+18dB
	サンプリングレート	96kHz(±20PPM)
プレイバック	内部ストレージ	3GB
プレイバック	ファイルタイプ	モノラル/ステレオ、WAV(16/24bit、44.1/48/96kHz)、MP3、FLAC
電源		100VAC、50～60Hz、70W
電源		12VDC：最小5A、最大8A
寸法・質量	W×H×D	482.6×91.2×364mm
寸法・質量	質量	7kg
