DM48
DM48　　オープンプライス

強力なプロセッシングと高音質を実現するXCVI Coreを搭載し、
リダンダント機能を追加したｄLive Sクラス用エンジン
設置状況の制約がありながらもIOを必要とする現場に最適

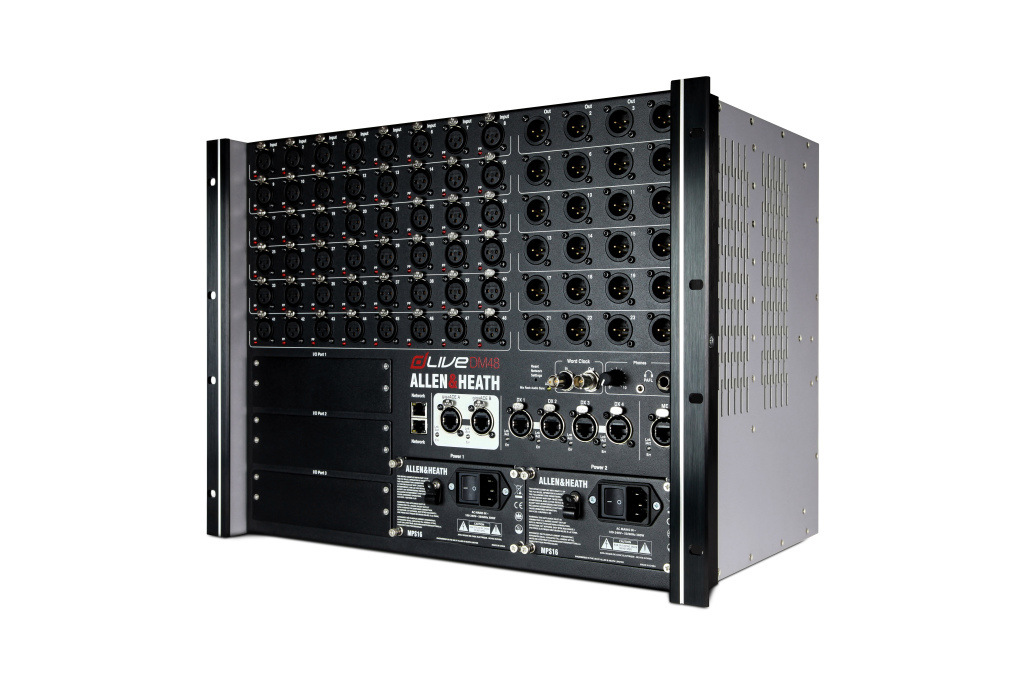

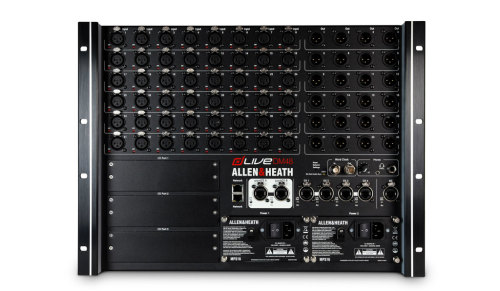

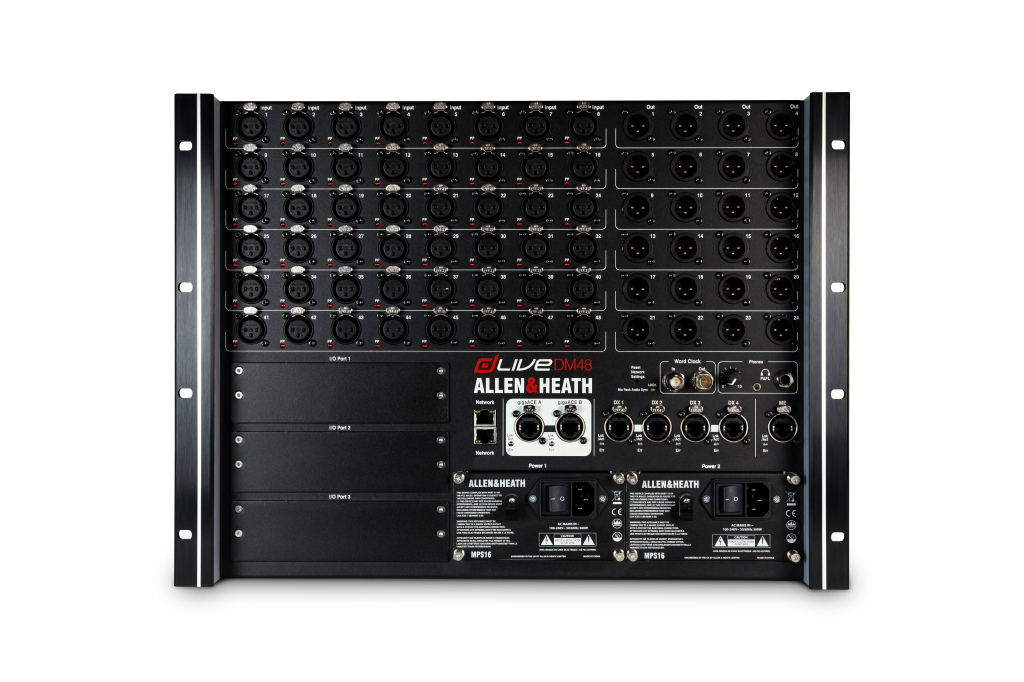

dLive DM48


省スペースとアナログI/O数を確保
◼ マイク/ライン入力×48、ライン出力×24
◼ 96kHz、128入力チャンネル、64出力バス、16FX、24DCA
◼ 新型プリアンプを搭載
◼TCP/IP経由でラップトップやiPad、ALLEN & HEATHのIPリモート、サードパーティ製コントローラーによる制御も可能寸法（W×H×D）：482.6×369×313mm、8U、質量：約17.5kg



・カタログ
・dLive S Class Mix Rackスタートガイド
・dLiveファームウェアリファレンスガイド
・技術資料
・取扱説明書
・仕様書


  • XCVI 160×64 FPGA core
    • サンプリングレート96kHz
    • 可変型ビット深度 　
    • 96ビットアキュムレーターによる事実上無限のミックスヘッドルーム 　
    • 0.7msの極めて低いレイテンシー
  • フルプロセッシング可能な128個の入力チャンネル
  • フルプロセッシング可能な64個のミックス出力
  • 64バス設定可能（グループ・FX・AUX・マトリクス・メイン） 　LR、LCR、最大5.1メインモード 、マルチPFL
  •  専用のステレオリターンを備えたRackExtra FX×16
  • DCA（Digitally Controlled Amplifier)×24
  • ゾーン1、2、4で最大64チャンネルのオートマチック・マイク・ミキシング機能
  • シグナルジェネレーターとRTAを内蔵
  • 安定したパフォーマンスを実現する独自のアクティブPAD回路

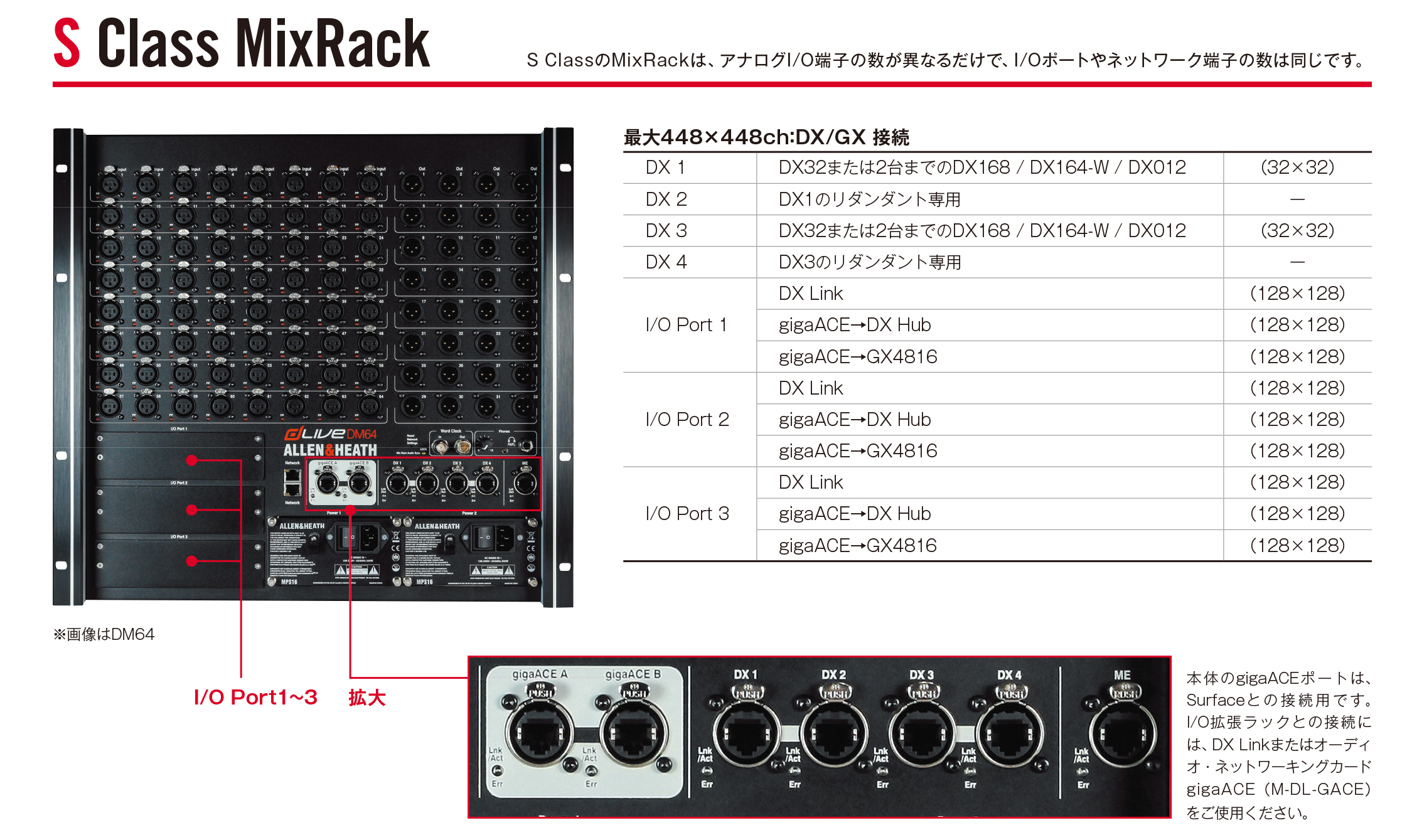

  • HUB
    • リダンダントを構成するサーフェスへのgigaACEギガビットリンク
    • リダンダントを構成する I/O拡張ユニット用リダンダントDXリンク 　
    • オプションI/O用ポート×3 ー 各128ch 96kHz 　
    • ME-1専用48kHzポート 　
    • ネットワークポート×2 　
    • ワードクロックBNC I/O
  • DX HubモジュールまたはDX Linkカード経由で最大46個のDX I/O拡張ユニッ トを接続可能
  • PSU×1（予備電源MPS16はオプション）
  • ヘッドホン出力×1
  • 超静音ファン付きフラッシュフロントパネル
  • 前後どちらにも取付可能なラックイヤーデザイン

dLive System, MixRack/Surfaceの特長はこちらから

  dLive DM64 dLive DM48 dLive DM32 dLive DM0
入出力性能 フェーダー数 -
ディスプレイ数 -
入力チャンネル 128
バス 64（グループ、FX、AUX、マトリクス、メインの総数）
内蔵エフェクター 16
ローカルI/O アナログ入力 マイク/ライン入力 64 48 32 -
(バランス XLR、+48Vファンタム電源）
入力感度 -60 ～ +15dBu -
アナログゲイン +5 ～ +60dB、1dB ステップ -
パッド -20dB アクティブパッド -
最大入力レベル +30dBu (PAD in) -
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in) -
マイク等価入力ノイズ -127dB （150Ω ソース) -
デジタル入力 AES3 - -
サンプリングレート - -
アナログ出力 ライン出力 32(バランスXLR) 24(バランスXLR) 16(バランスXLR) -
出力インピーダンス <75Ω -
定格出力 +4dBu = 0dBの測定値 -
最大出力レベル +22dBu -
残留出力ノイズ -92dBu (ミュート20～20kHz)
-90dBu (ミュート20～40kHz)		 -
デジタル出力 AES3 - -
サンプリングレート - -
接続端子 GigaACE 2
DX Link 4
オプションカードスロット 3
ME接続専用 48kHzポート 1
ネットワークポート 2×RJ45
ワードクロックI/O 2×BNC
USB-A -
外部ディスプレイ -
ヘッドホン出力 1
システム
XLR入力～XLR出力、20-20kHz、ミニマムゲイン、パッドなし		 ダイナミックレンジ 110dB -
S/N -92dB -
周波数レスポンス 20Hz ～ 30kHz +0/-0.8dB -
THD+N(アナログ入力から出力) 0.0015% @ +16dBu 出力、1kHz 0dB ゲイン -
ヘッドルーム +18dB -
内部動作レベル 0dBu -
dBFS アライメント +18dBu = 0dBFS (+22dBu ＠XLR 出力) +18dBu = 0dBFS
メーターキャリブレーション 0dB メーター= -18dBFS (+4dBu＠XLR出力) 0dB meter = -18dBFS
メーターピークインジケーション -3dBFS (+19dBu ＠XL出力) -3dBFS
サンプリングレート 96kHz +/- 20 PPM
AD/DA コンバーター 24-bit Delta-Sigma
レイテンシー 0.7 ms (MixRack XLR入力～ XLR出力、入力～ミックス) -
+ 5 サンプル、サーフェス～Mixrack (GigaACE)
+ 8サンプル、 DX32～Mixrack (DX Link)
電源 1（100V AC, 50/60Hz）
※リダンダントPSUはオプション		 2（100V AC, 50/60Hz）
消費電力 最大300W (MPS16 V1 300W)*
最大250W (MPS16 V2 250W)*
※AC電源アダプターに消費電力を記載		 最大90W(各電源)
寸法(W×H×D) 482.6×458×313mm
10U		 482.6×369×313mm
8U		 482.6×325×313mm
7U		 482.6×176×355mm
10U
質量 約21kg 約17.5kg 約15kg 約12kg
dLive DM48dLive DM48dLive DM48
