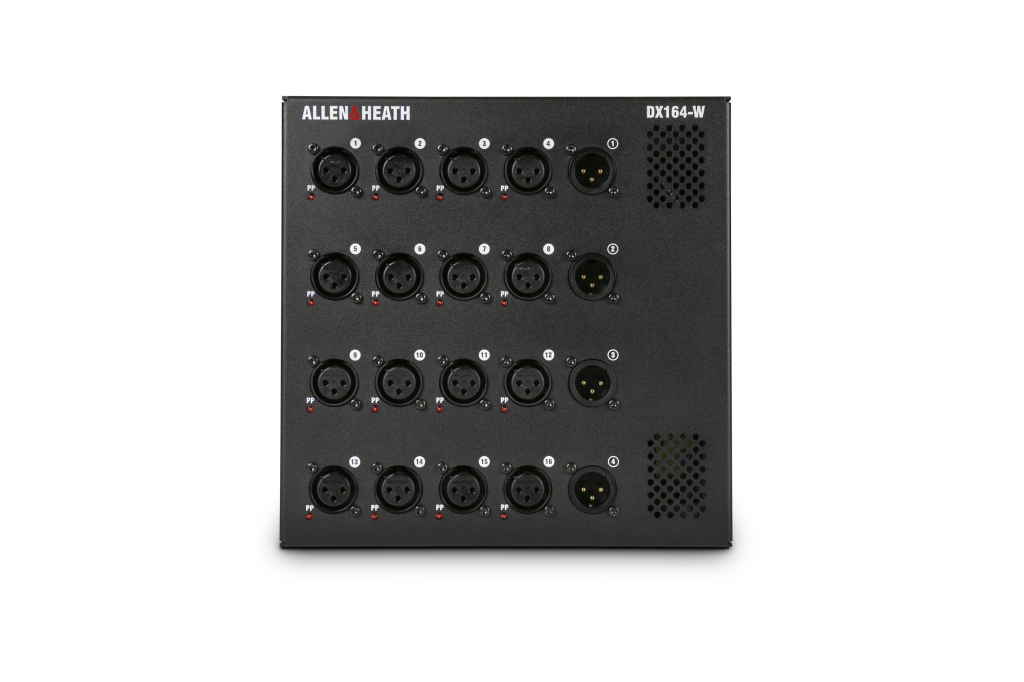

DX164-W
DX164-W　　オープンプライス

埋め込み型I/O拡張ユニット

DX164-W

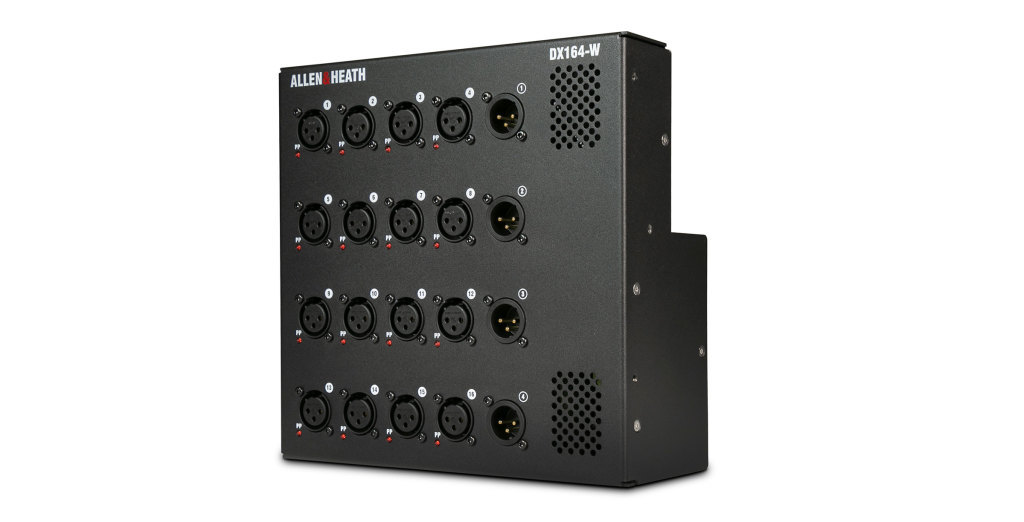

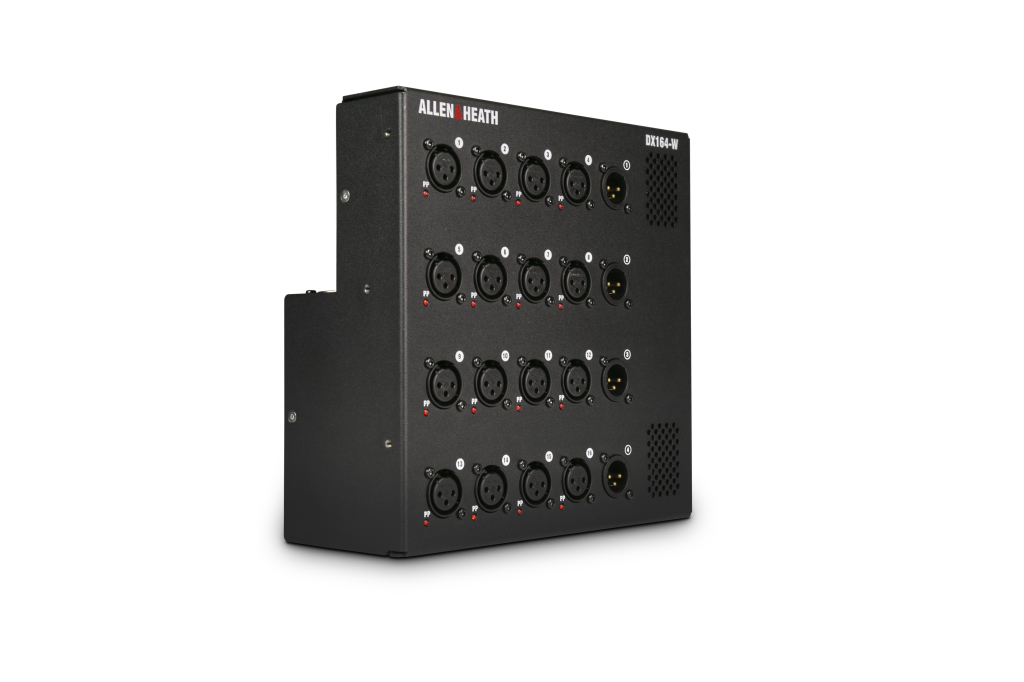

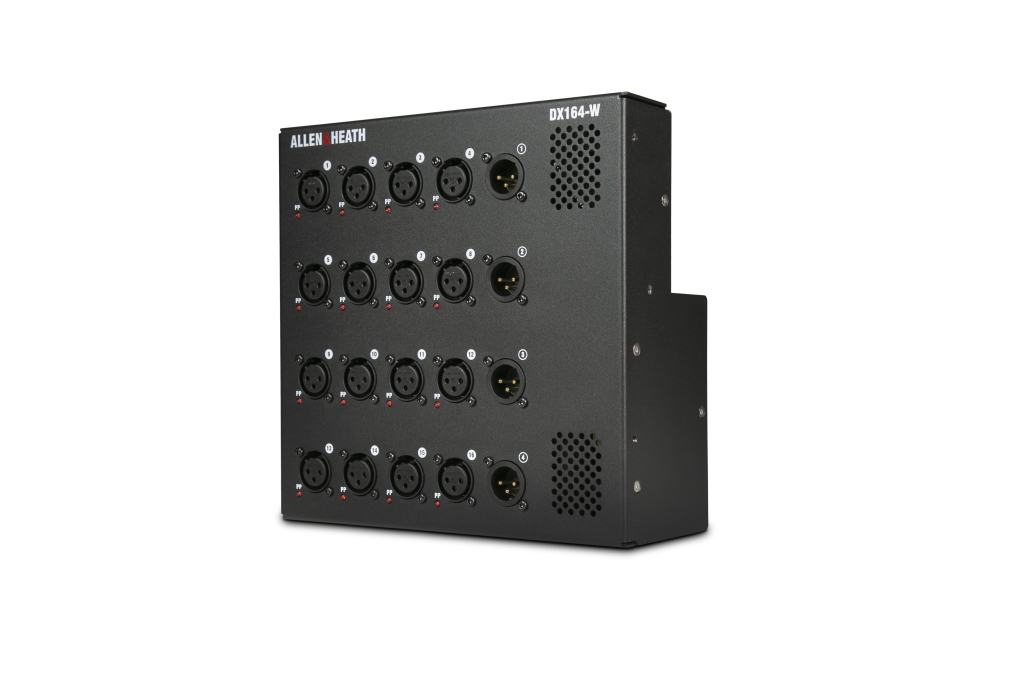

◆XLR入力×16、XLR出力×4
◆ファンタム電源ステータスLEDを備えたマイクプリアンプ×16とXLRライン出力×4を装備。

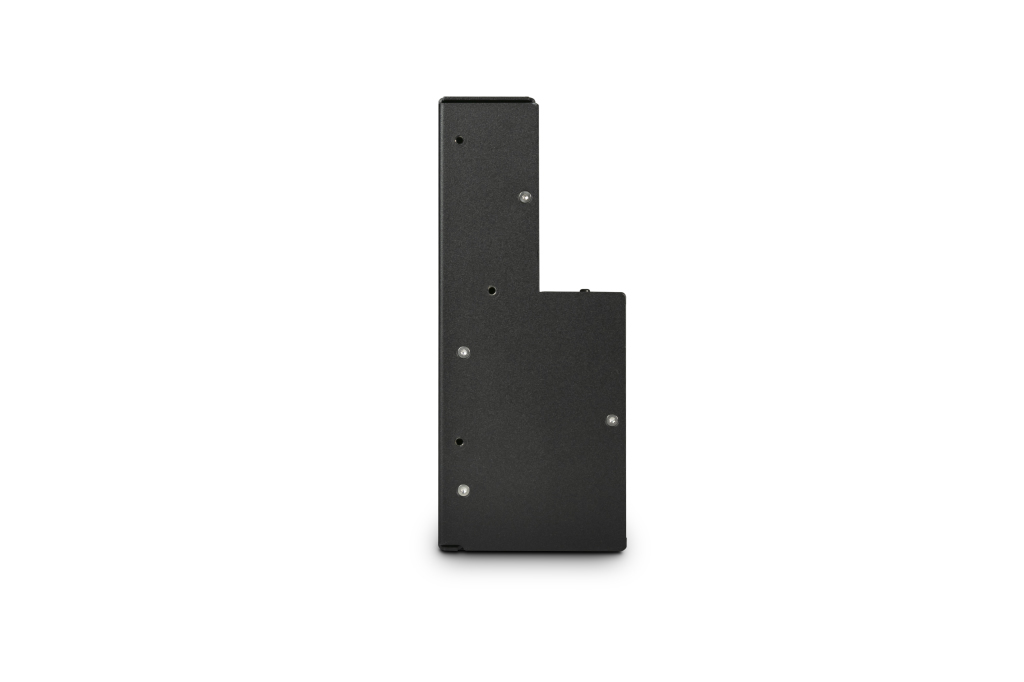

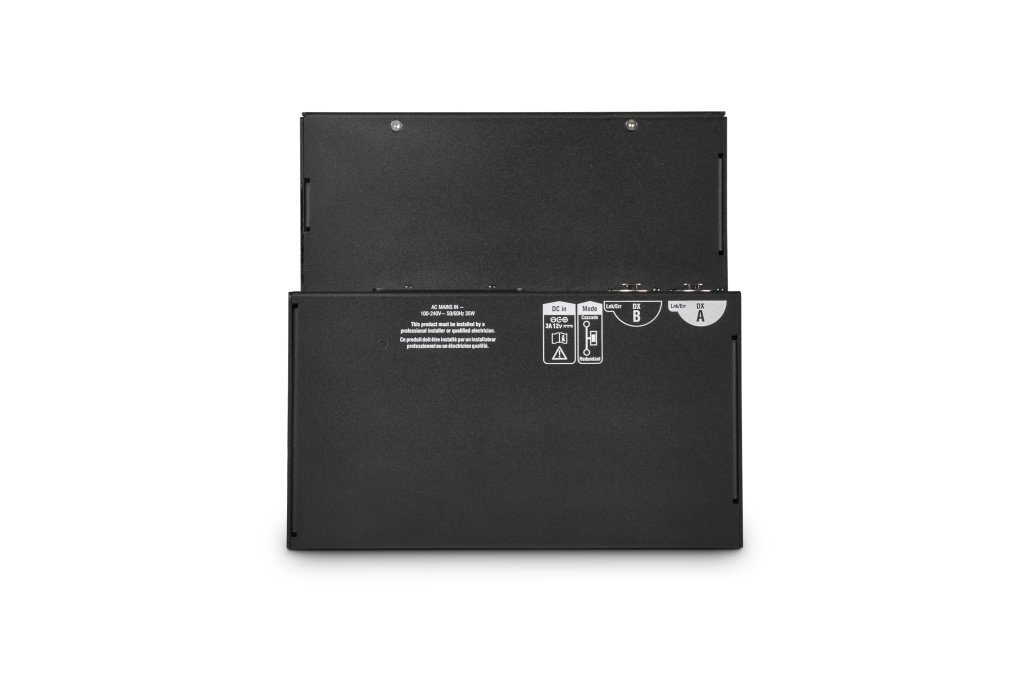

◆固定設備に最適な壁面取り付け仕様。同梱のリバーシブル式の金具により壁の内側/外側のいずれにも設置可能。
◆dLive、Avantis、AHM-64、SQの各システムに Danteカードを装備することで、最大16台まで追加可能。

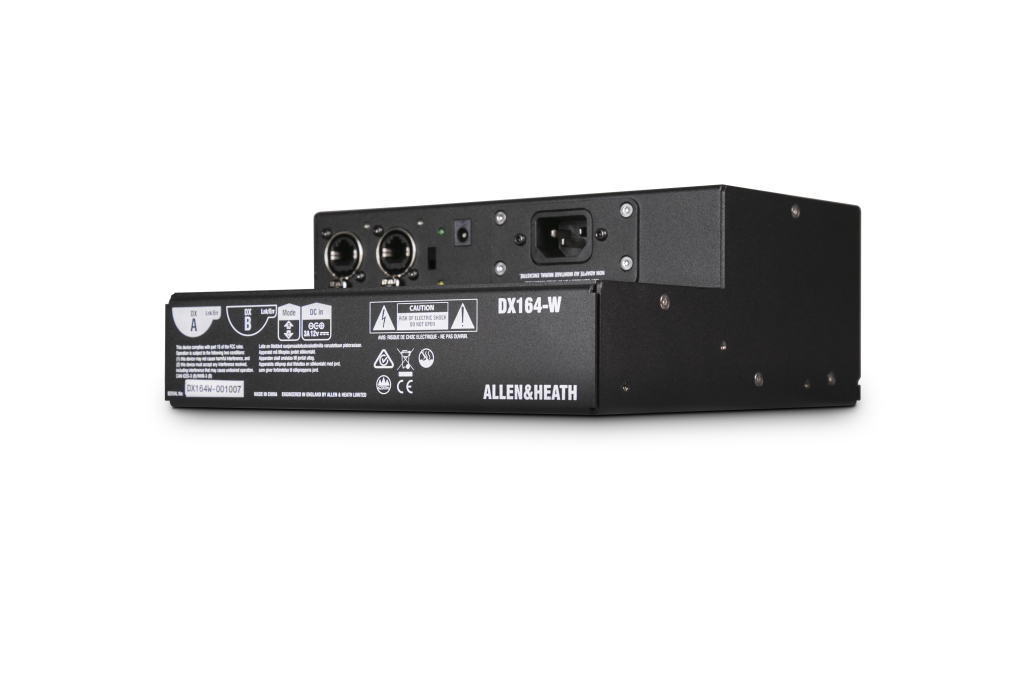

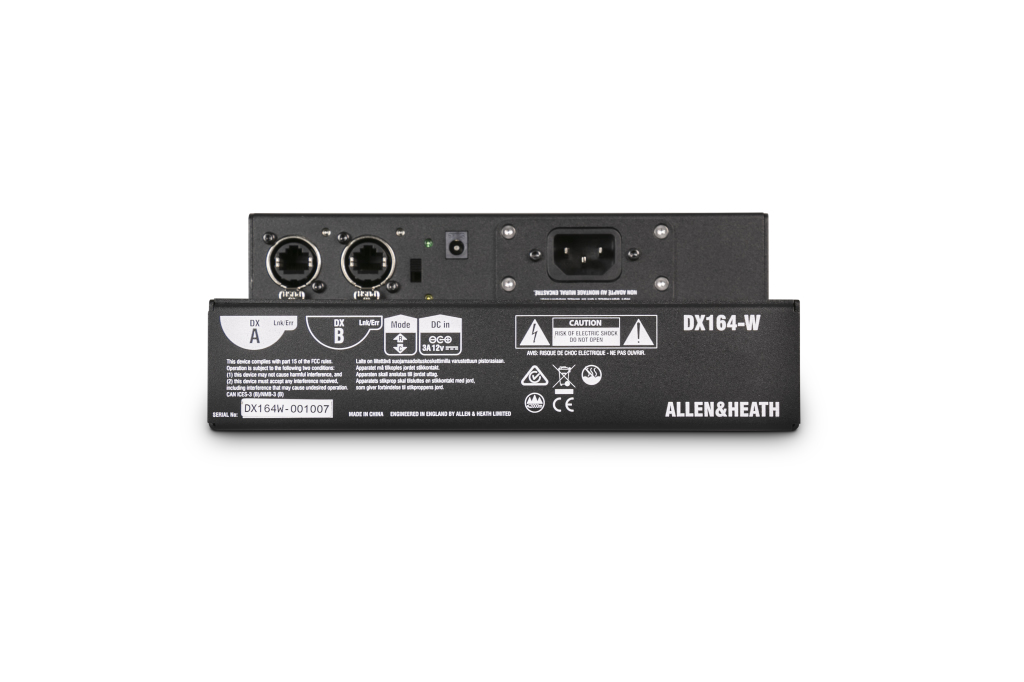

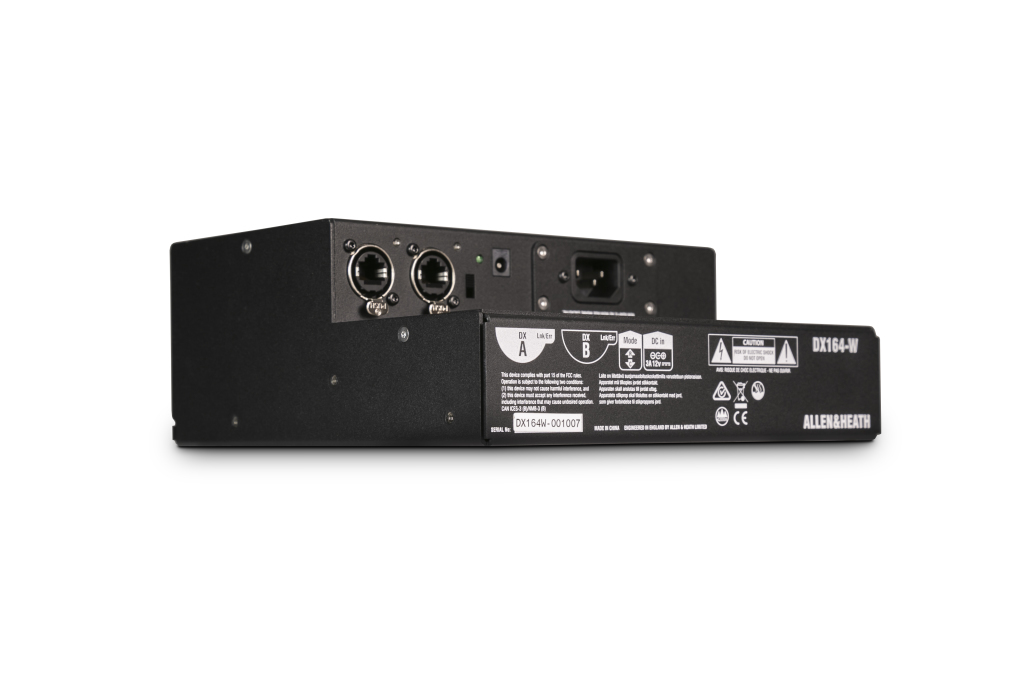

◆AC電源、およびDC12V電源の供給が可能。DC電源は、リダンダント電源として使用可。



With dLive
最大6台を標準dLiveシステムに接続（ミックスラック経由で４台、サーフェスに2台）。最大96のリモート入力と24のリモート出力が可能。DXリンクカードまたはDXハブ（アナログ入力×898、アナログ出力×224）経由で最大46台の追加にも対応。

CAT5eケーブル1本（イーサネットベースのレイヤー2）経由で、dLiveサーフェス/ミックスラック、DXハブ、またはアップストリーム用DX164-W/DX168に接続。互換性のある機器へのリダンダント接続、追加リモートI/Oのためのダウンストリーム用DX164-W/DX168へのデイジーチェーン接続にも対応。

With AHM-64
デイジーチェーン接続した2台を、AHM-64 SLinkポートに直接接続。DXハブ経由で最大8台のDX164-Wユニットを追加し、64の入力チャンネルを自由に割り当て可能。

With Avantis
デイジーチェーン接続した2台を、Avantis SLinkポートに直接接続。DXリンクカードやDXハブ経由で最大16台のDX164-Wユニットを追加。

With SQ
デイジーチェーン接続した2台を、SQ SLinkポートに直接接続。オプションおｎSQ用SLinkカードを使用してさらに多くのユニットを接続可能。DXハブは最大8台のDX164-WまたはDX168を任意の組み合わせで使用できるほか、SQの入力チャンネル×48を自由に割り当て可能。
  DX164-W
入力 アナログ入力 マイク/ライン入力 16(バランス XLR、+48Vファンタム電源）
入力感度 -60~+15dBu
アナログゲイン +5~+60dB、1dBステップ
パッド -20dBアクティブパッド
最大入力レベル +30dBu(PAD in)
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in)
マイク等価入力ノイズ -127dB （150Ω ソース)
出力 アナログ出力 ライン出力 4(バランスXLR）
出力インピーダンス <75Ω
定格出力 +4dBu = 0dBの測定値
最大出力レベル +22dBu
残留出力ノイズ -92dBu (ミュート、20Hz～22kHz)
接続端子 DX Link 2
電源 1（100V AC、50/60Hz)
消費電力 最大35W
寸法(W×H×D) 210×210×87mm
質量 約3.2kg
