DX168
DX168　　オープンプライス

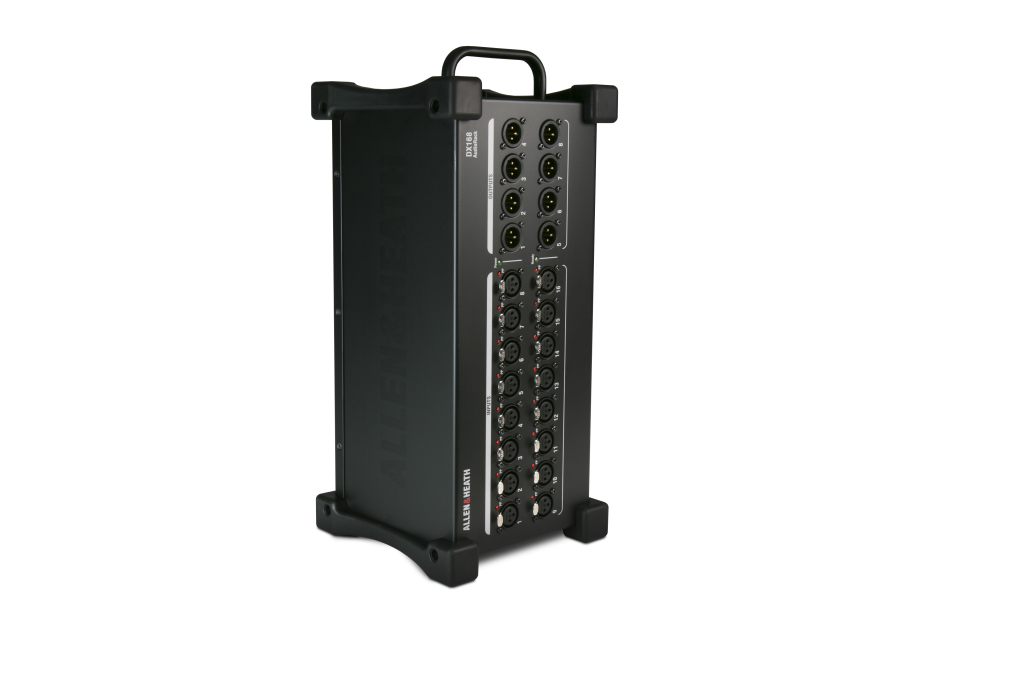

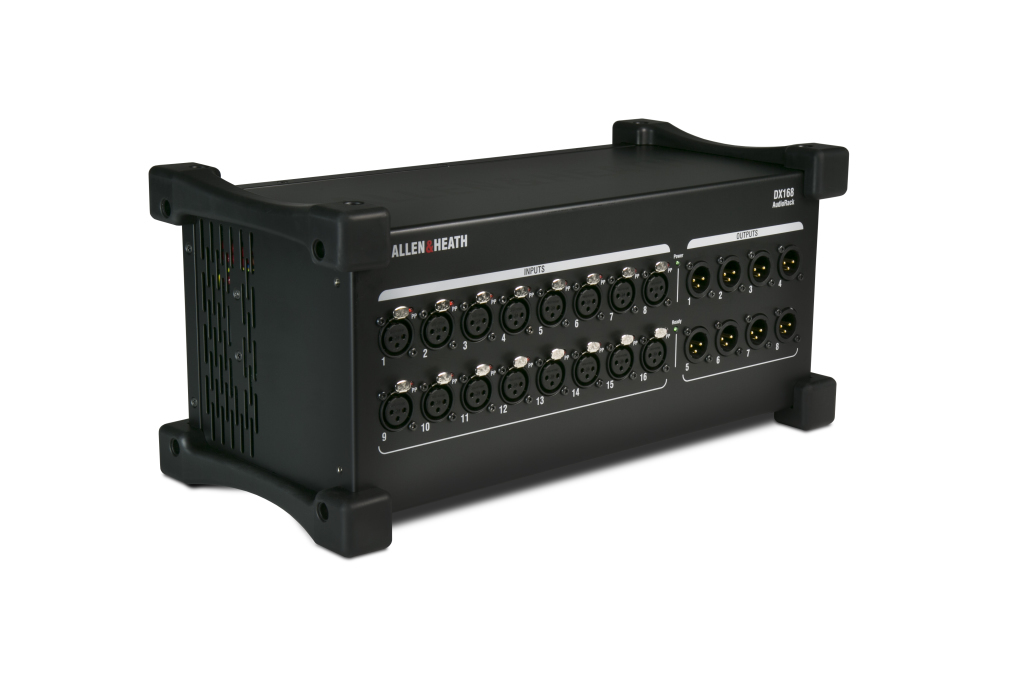

移動型I/O拡張ユニット

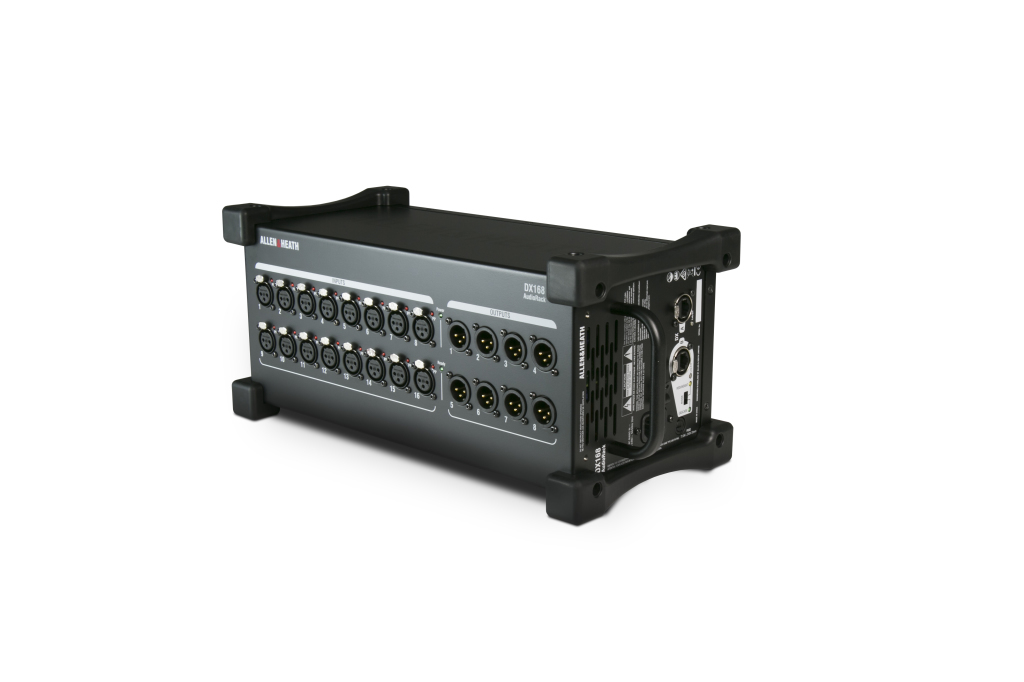

DX168

◆XLR入力×16/XLR出力×8の移動型I/O拡張ユニット。
◆dLive、AHM-64、Avantis、SQシステムに対応。

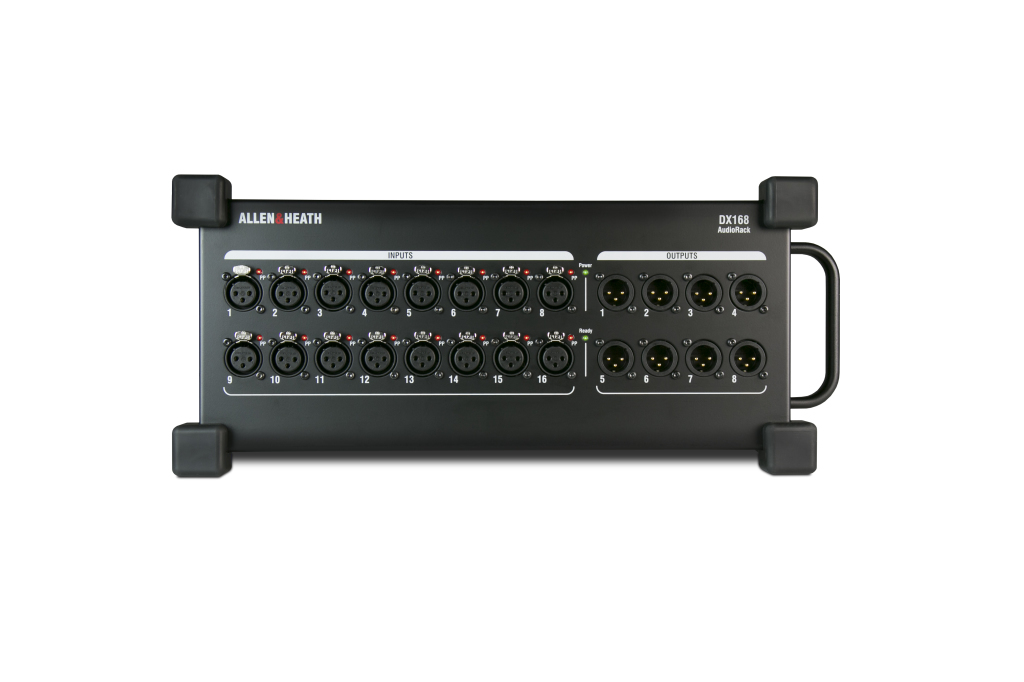

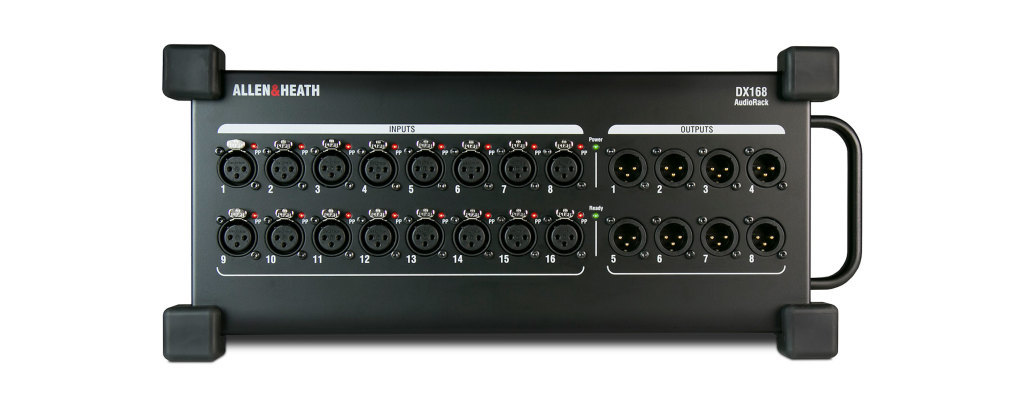

◆ファンタム電源LEDインジケーターを備えたマイクプリアンプ×16とXLRライン出力×8を搭載。

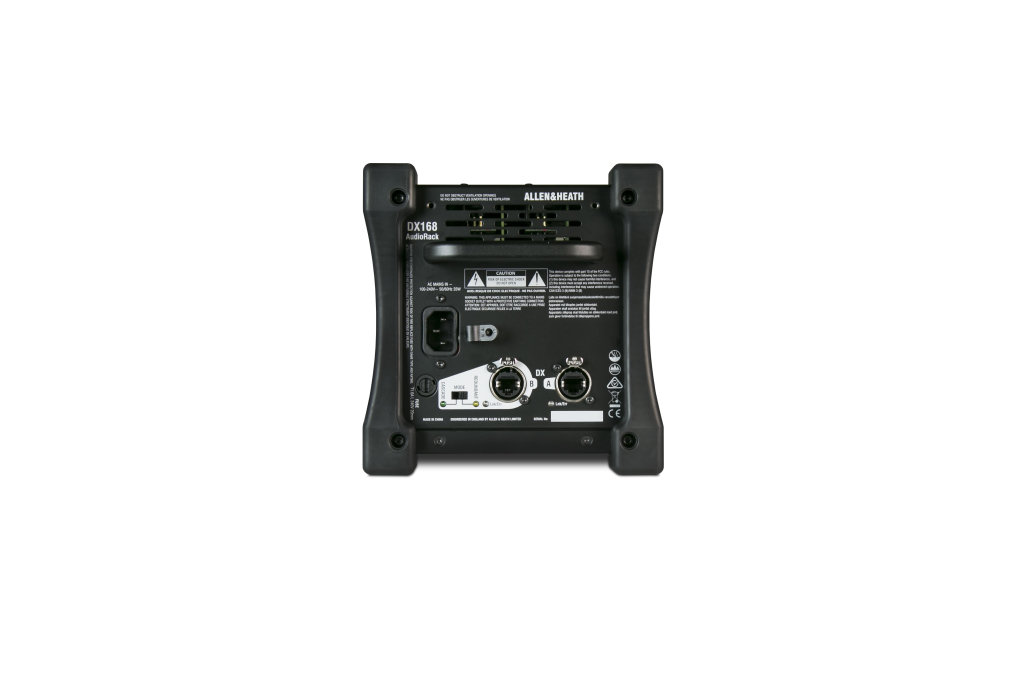

◆CAT5e/CAT6ケーブル一本で、dLiveコントロール・サーフェス/ミックスラック、SQ、Avantis、アップストリーム用DX168にEtherConポート経由で接続。
◆互換性のあるハードウェアへのリダンダント接続や、ダウンストリームのDX168にデイジーチェーン接続して追加のリモートI/Oとして使用するためのロック式EtherConポートを搭載。
◆頑丈なラバー製バンパーを備えており、ステージ上に直接置けます。

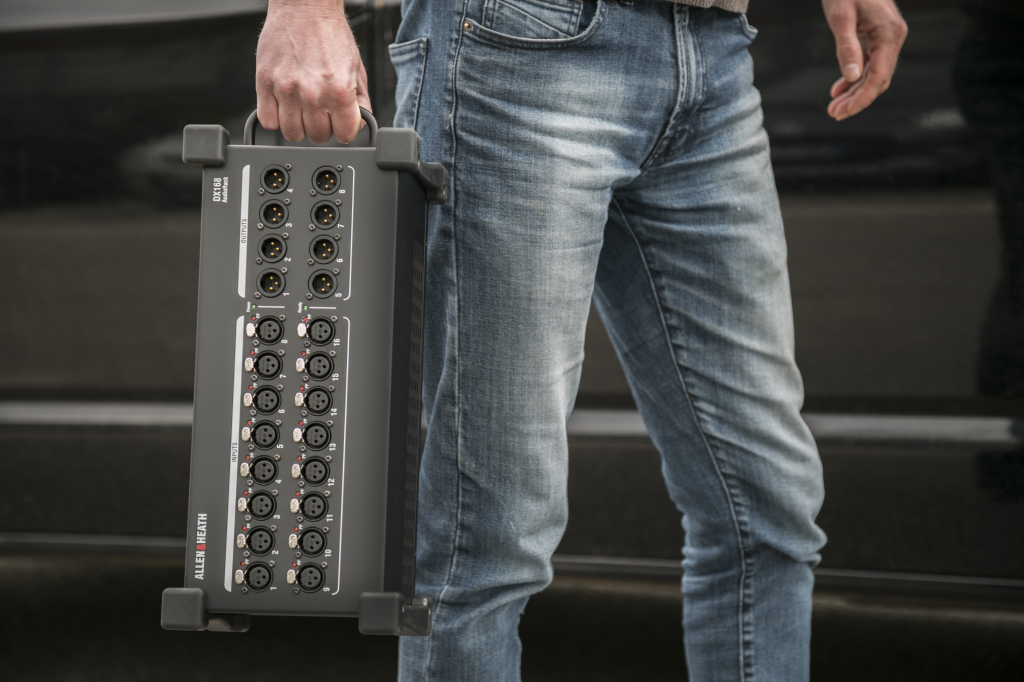

◆重量わずか4.8kg。持ち運びに便利なキャリーハンドル付。

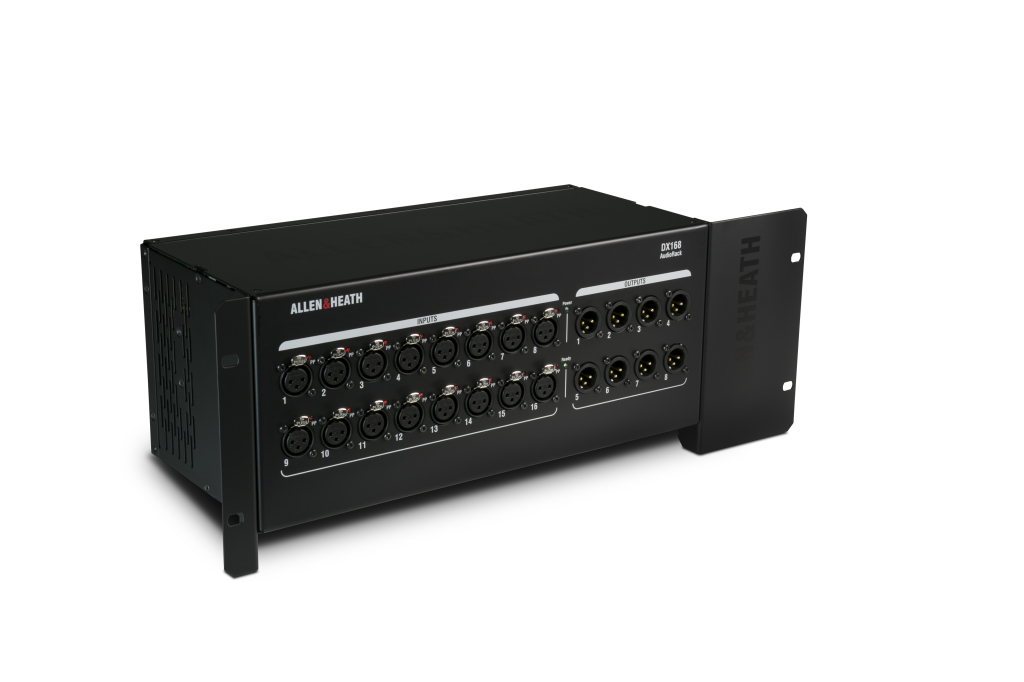

◆オプションのラックマウント金具を使用して4Uサイズにマウント可能。


・取扱説明書


With dLive
最大6台のDX168をdLIveシステムに直接接続（ミックスラックに4台、サーフェスに2台）。最大96のリモート入力と48のリモート出力が可能。dLive DXリンクカードまたはDXハブ経由でさらに多くのユニットと接続可能。

With Avantis
2台のDX168をデイジーチェーン接続してAvantis SLinkポートに直接接続。DXリンクカードやDXハブ経由で最大16台のDX168をAvantisシステムに追加可能。

With SQ
2台のDX168をデイジーチェーン接続してSQ SLinkポートに直接接続。オプションのSQ用SLinkカードを使用してさらに多くの接続。DXハブは最大8台のDX168を処理し、SQの48入力チャンネルへ自由に割り当て可能。
※SQシリーズは、S-LINKカード(M-SQ-SLINK)を追加してもリダンダントは出来ません。

With AHM-64
2台のDX168をデイジーチェーン接続してAHM-64 SLinkポートに直接接続。DXハブ経由で最大8台のDX168をAHM-64に追加し、64入力チャンネルへ自由に割り当て可能。
  DX168
入力 アナログ入力 マイク/ライン入力 16(バランス XLR、+48Vファンタム電源）
入力感度 -60~+15dBu
アナログゲイン +5~+60dB、1dBステップ
パッド -20dBアクティブパッド
最大入力レベル +30dBu(PAD in)
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in)
マイク等価入力ノイズ -127dB （150Ω ソース)
出力 アナログ出力 ライン出力 8(バランスXLR）
出力インピーダンス <75Ω
定格出力 +4dBu = 0dBの測定値
最大出力レベル +22dBu
残留出力ノイズ -92dBu (ミュート、20Hz～22kHz)
接続端子 DX Link 2
電源 1（100V AC、50/60Hz)
消費電力 最大35W
寸法(W×H×D) 416.55×182.1×189mm
質量 約4.6kg
