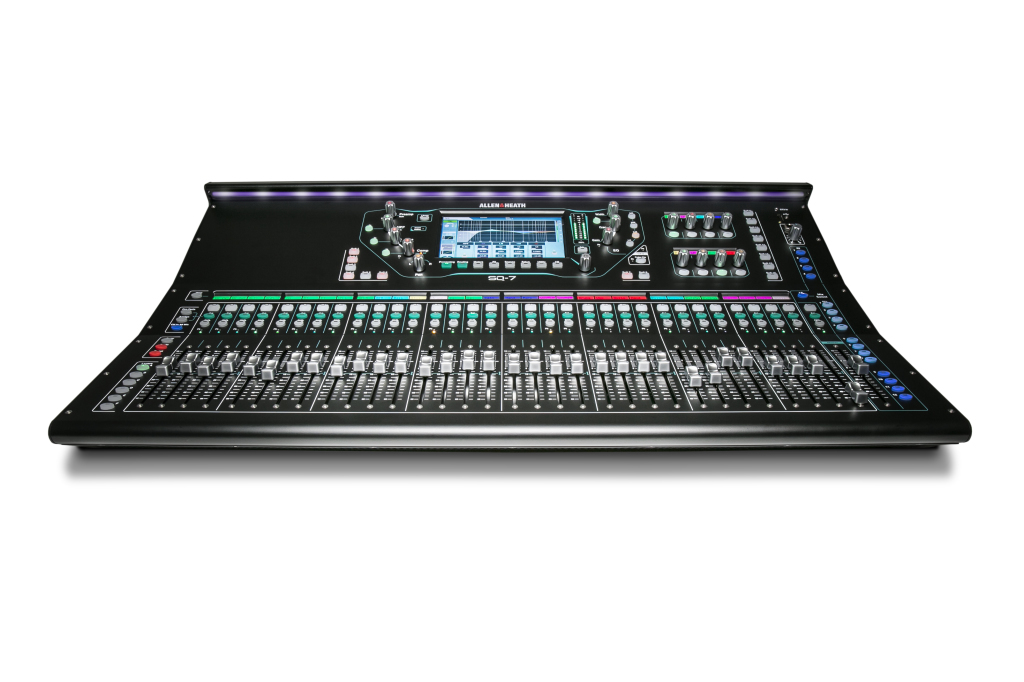

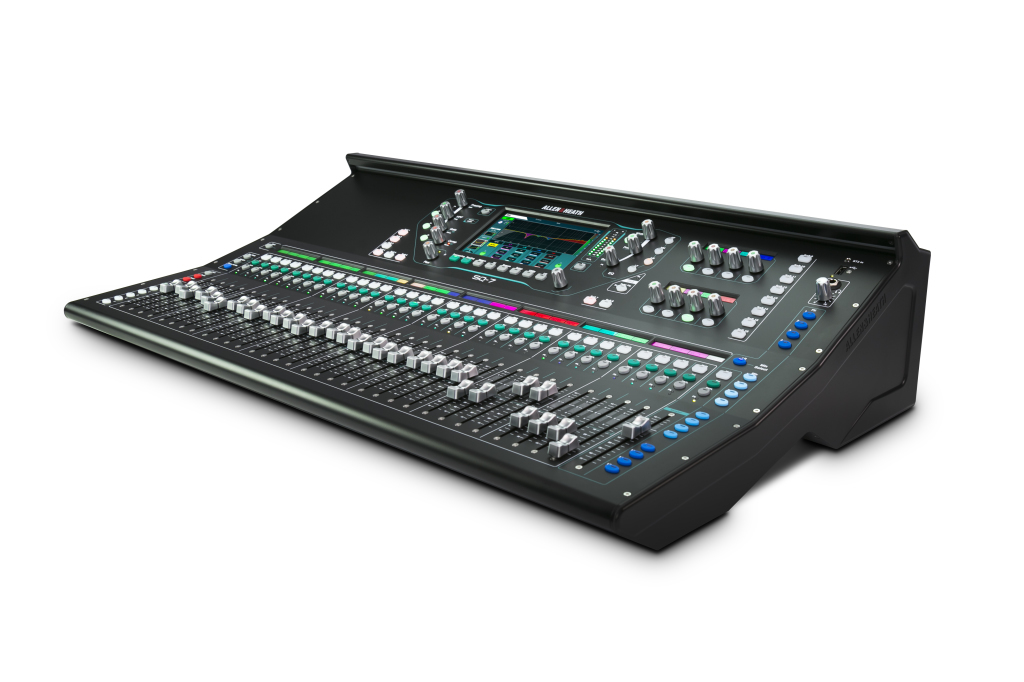

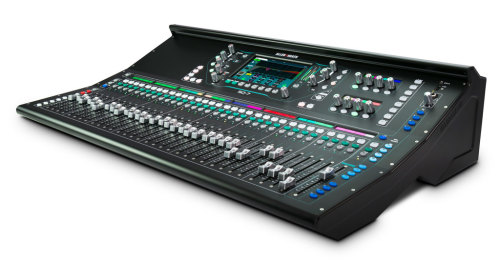

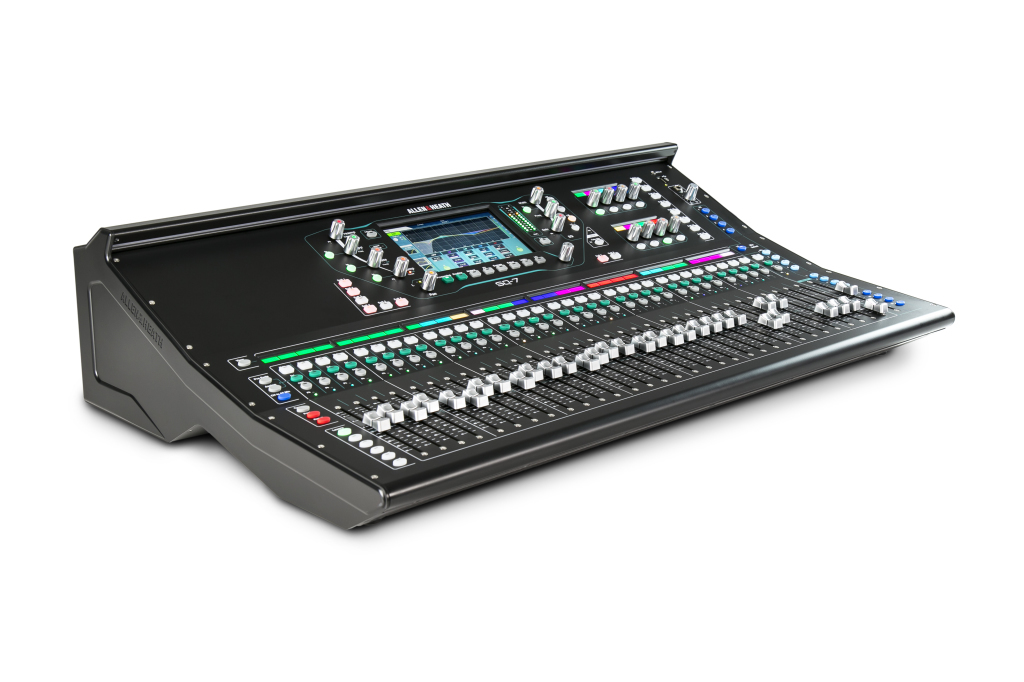

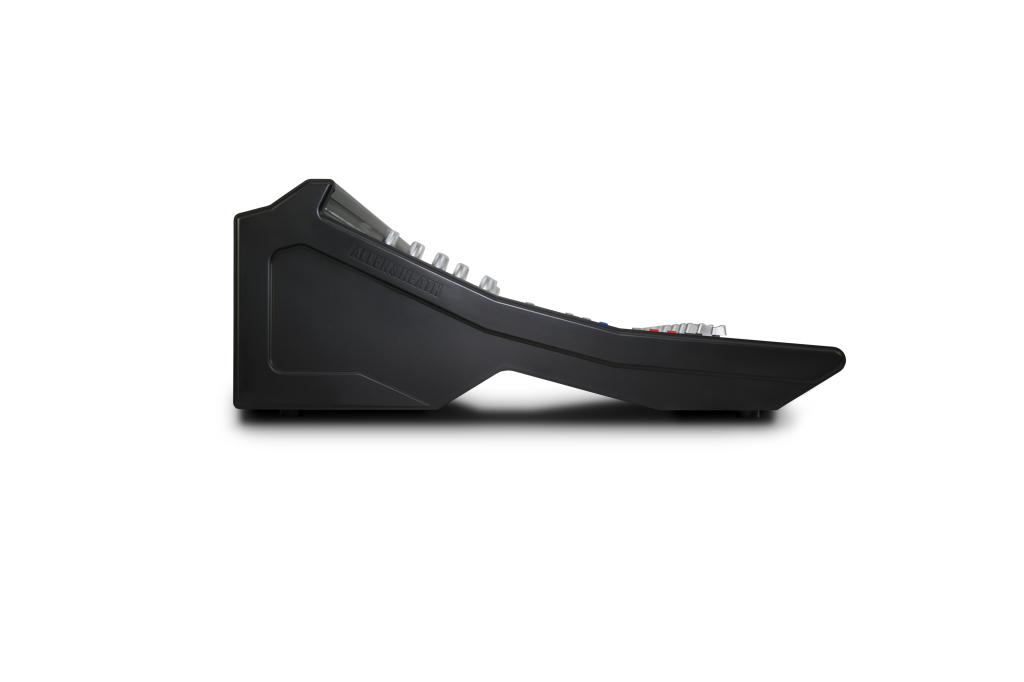

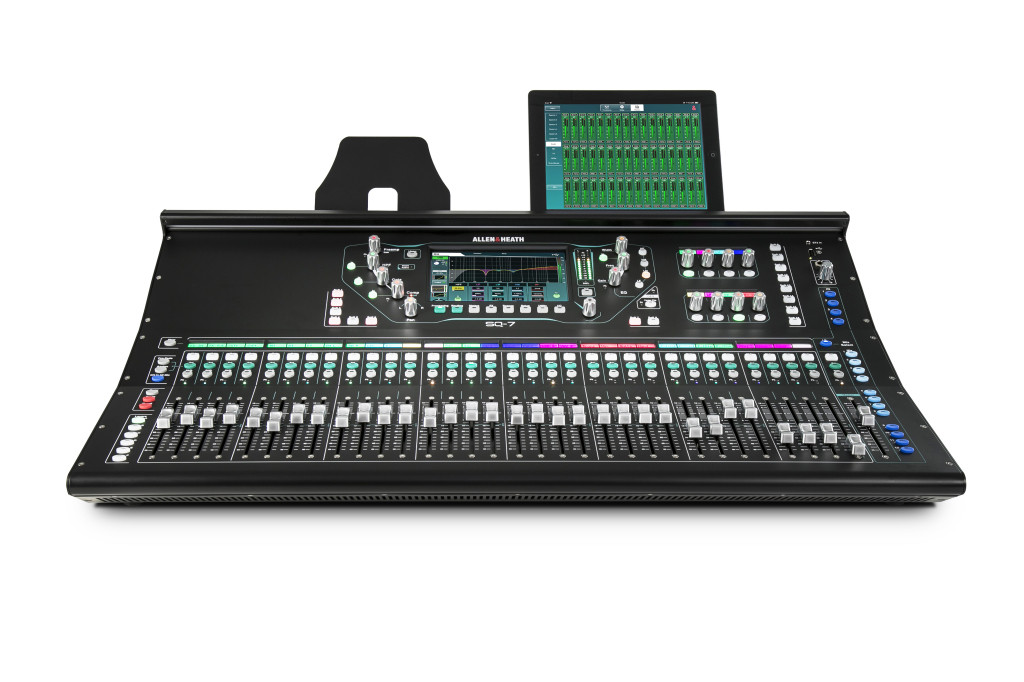

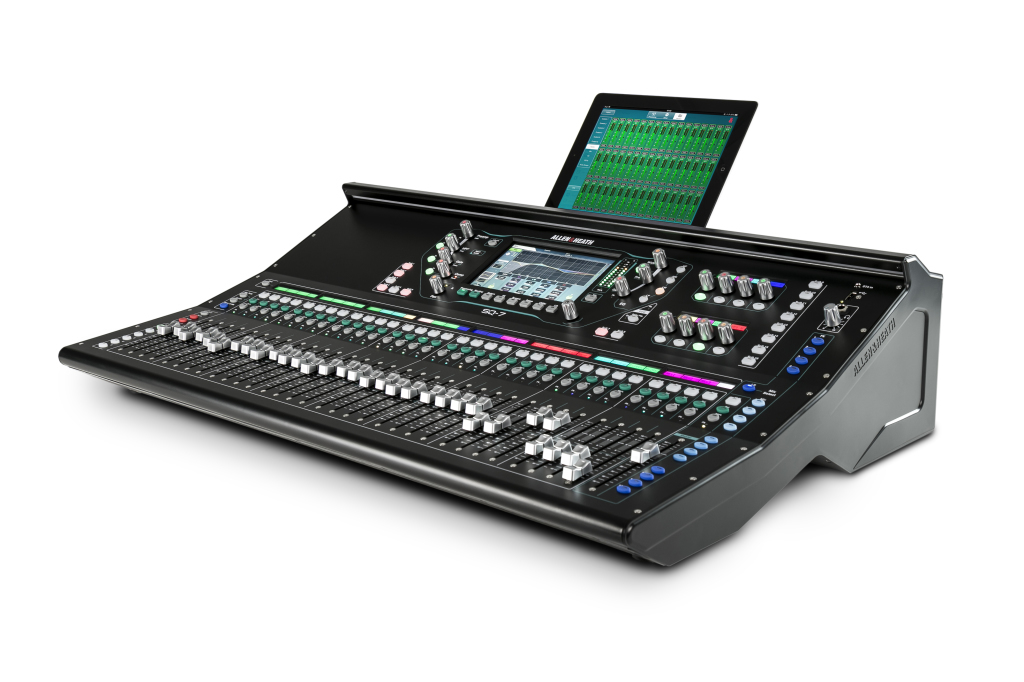

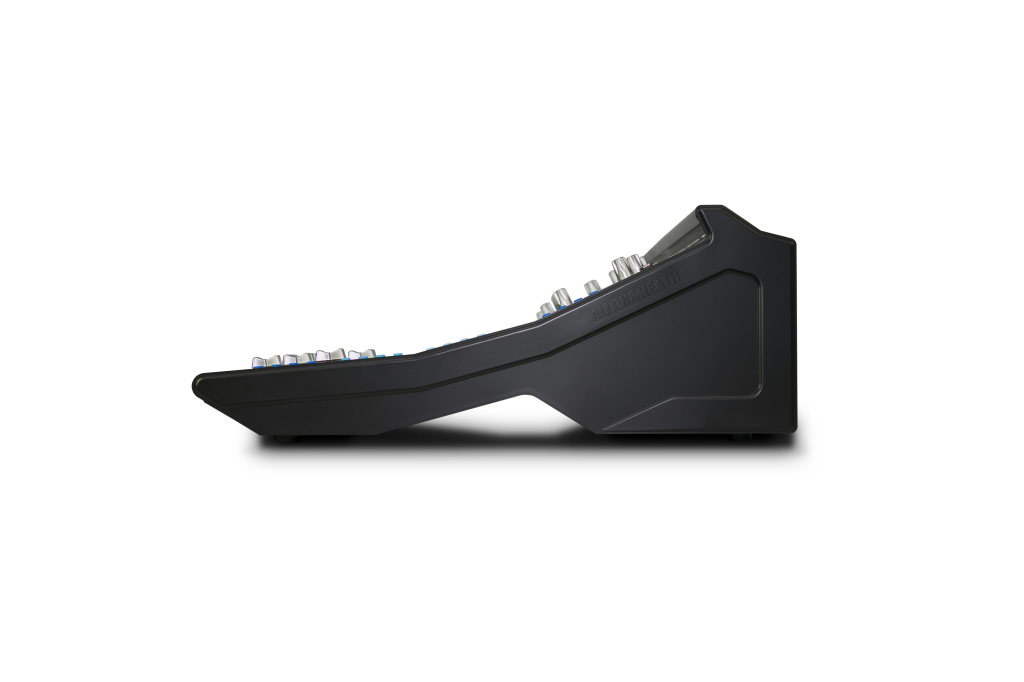

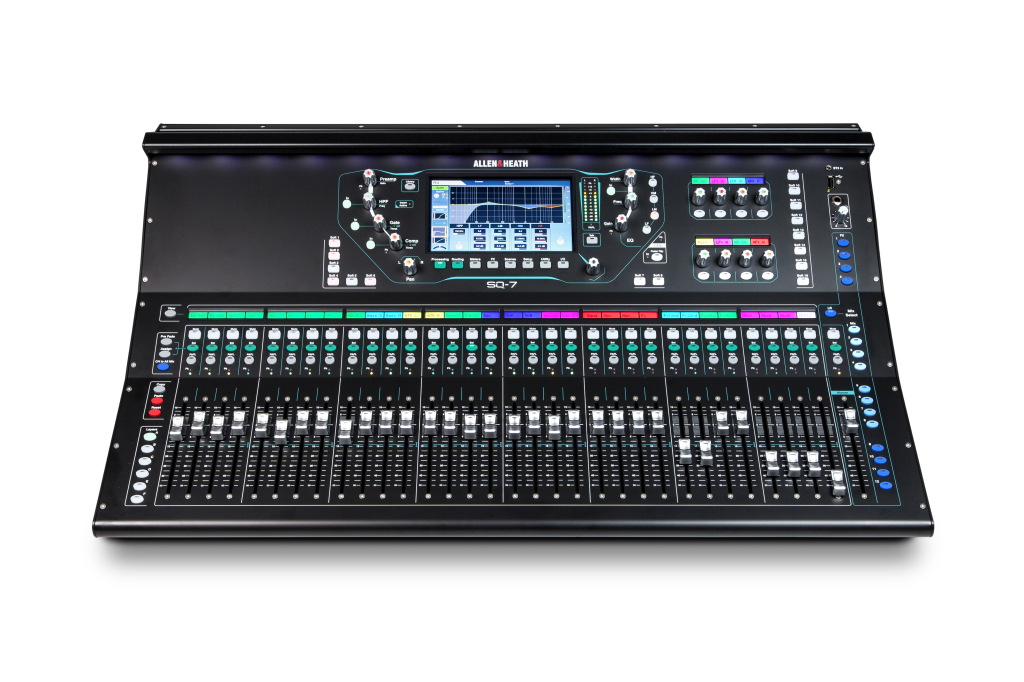

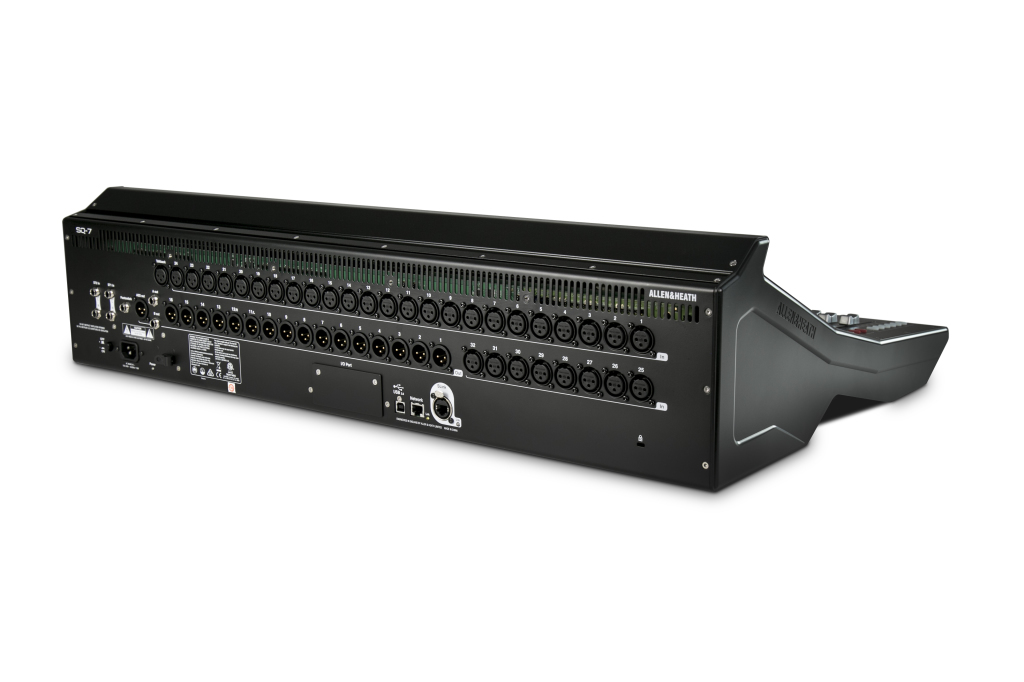

SQ-7
SQ-7 オープンプライス
革新的なXCVI 96kHz FPGAエンジン、36オンボード・プリアンプを搭載したハイエンド・モデル
■ フェーダーストリップ：192（32フェーダー+マスターフェーダー、6レイヤー）
■ 入力：32マイク/ライン、3ラインST（TRS）（2つは背面、1つはサーフェス）
■ プリアンプ：32+トークバック
■ 出力：16ライン（XLR）、2ラインST（TRS）、1AES
■ ソフトキー：16
■ LCDディスプレイ付きソフトロータリー：8
■ 寸法（W×H×D）：804×198×514.9mm、質量：約17.8kg

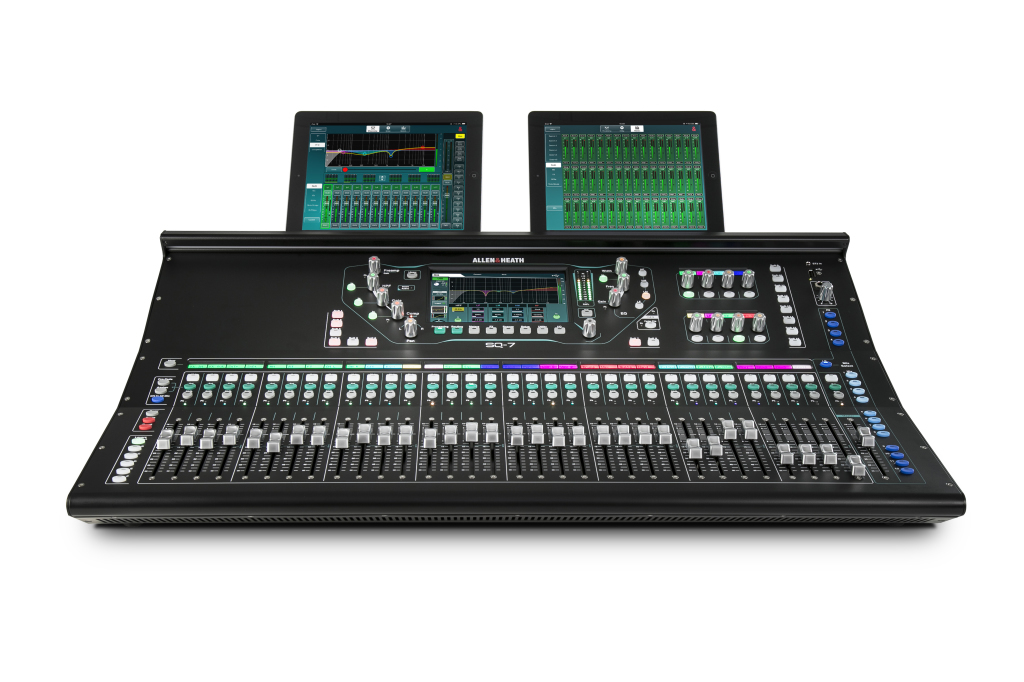

■ オプション金具を使用してタブレット端末を最大2台装着可能。
■ 入力：32マイク/ライン、3ラインST（TRS）（2つは背面、1つはサーフェス）
■ プリアンプ：32+トークバック
■ 出力：16ライン（XLR）、2ラインST（TRS）、1AES
■ ソフトキー：16
■ LCDディスプレイ付きソフトロータリー：8
■ 寸法（W×H×D）：804×198×514.9mm、質量：約17.8kg
■ オプション金具を使用してタブレット端末を最大2台装着可能。
シンプルかつ優れた操作性
- 視認性に優れ、直感的なコントロールを可能とした7インチ・タッチスクリーン搭載。
- 各ストリップには、Allen & Heathが特許を取得しているクロマチック・チャンネルメータリングシステムを搭載。明るさと色が変化するLEDにより抜群の視認性を獲得。
- チャンネルとミックスは任意のストリップにドラッグ＆ドロップでき、カラーストリップにカスタム名とカラーコーディングの表示が可能。
パワフル・プロセッシング
- 各チャンネルに、HPF、サイドチェーンとフィルターを備えた超高速ゲート、サウンドに躍動感を生み出す4バンドパラメトリックイコライザー、RMSコンプレッサーを装備。
- ミックスには、パラメトリック・イコライザー、28バンドのグラフィック・イコライザー、コンプレッサーを装備。
アドオン・プラグイン
- 最上位機種dLiveシリーズに採用されている「ディープ・プロセッシング」を継承。
- FXラック、プラグインに頼ることなく、超高速処理によるレイテンシーのないミキシングを実現。
※アドオン・プラグインのご利用には、別途有償版の購入が必要です。
https://www.allen-heath.com/sq -series/sq-add- on-processing/
マルチトラックUSBレコーダー「SQ-Drive」を内蔵
- 32x32/96kHzオーディオインターフェースにより、マルチトラックレコーディング、バッキングトラック再生、ライブストリーミング、仮想サウンドチェックが可能。
- インターフェイスはMac OS Xのクラスに準拠。Logic、Cubase、Reaper、ProToolsなどのCoreAudioをサポートするDAWで認識され、プラグアンドプレイが可能。WindowsではASIO™とWDMに対応したドライバーを用意。
- 無償のMIDI Controlアプリを使用して、HUIとMackieの標準的なコントロールプロトコルをエミュレート。一般的なDAWのフェーダーにマッピング可能。
コントロールアプリを用意
各種オーディオネットワークに対応

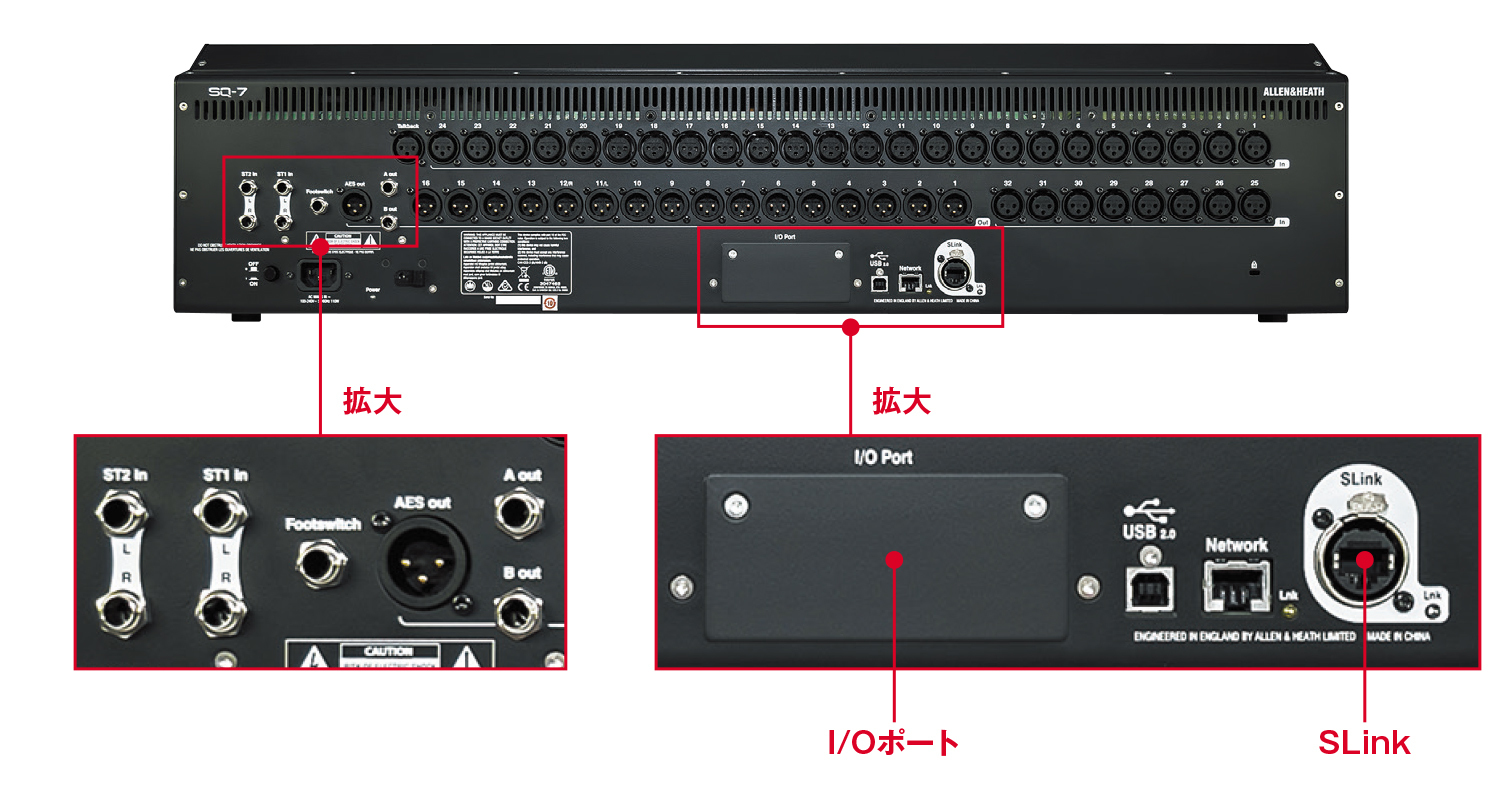

- Dante、MADI、Wavesに対応するI/0ポートを備え、別売のI/Oオプションカードを装着することにより、サードパーティのハードウェアとの連携に対応。
多彩なI/O
- SLinkインテリジェントポートにより、別売の96kHzおよび48kHzラックおよびステージボックスエクスパンダーを介して合計48マイク入力まで拡張可能。
- 他のSQ、Avantis、さらにはdLiveシステムに直接リンクすることも可能。
MEパーソナルミキシングシステム
- MEパーソナルミキシングシステムに対応。
- ME-1またはME-500を使用することにより、各パフォーマーが好みのモニター・ミックスを手元で調整可能。
- ME-1およびME-500は、ミキサーのSLinkポートから、または接続されたリモートエキスパンダーからデイジーチェーン接続が可能。
比類なき耐久性
- プロフェッショナルの過酷なツアーにも対応するべく高水準の耐久性テストを実施。
- 3層のオールメタルシャーシにより驚異的な強度と剛性を獲得。
| SQ-7 | SQ-6 | SQ-5 | |||
| 入出力性能 | フェーダー数 | 32+1 | 24+1 | 16+1 | |
| ディスプレイ数 | 1 | ||||
| 入力チャンネル | 48 | ||||
| バス | 処理能力：36 （出力：32） | ||||
| 内蔵エフェクター | 8 | ||||
| ローカルI/O | アナログ入力 | マイク/ライン入力 | 32 | 24 | 16 |
| 入力感度 | −60〜+0dBu | ||||
| アナログゲイン | 0dB 〜 +60dB、1dBステップ | ||||
| パッド | −20dB 切替パッド | ||||
| 最大入力レベル | +30dBu | ||||
| 入力インピーダンス | ＞5kΩ | ||||
| THD+N（ユニティゲイン0dB） | 0.002％ −92dBu（20Hz〜20kHz、AES ダイレクトアウト、@0dBu 1kHz） | ||||
| THD+N（Midゲイン+30dB ） | 0.003％ −91dBu（20Hz〜20kHz、AES ダイレクトアウト、@−30dBu 入力 1kHz） | ||||
| ライン入力 | 3 | ||||
| ST1、ST2 | バランス1/4インチ TRS | ||||
| ST3 | アンバランス3.5mmミニSTフォーンジャック | ||||
| 入力感度 | ST1、ST2：+4dBu 、ST3：0dBu | ||||
| トリム | +/−24dB | ||||
| 最大入力レベル | ST1、ST2：+22dBu 、ST3：+18dBu | ||||
| 入力 | ＞7kΩ | ||||

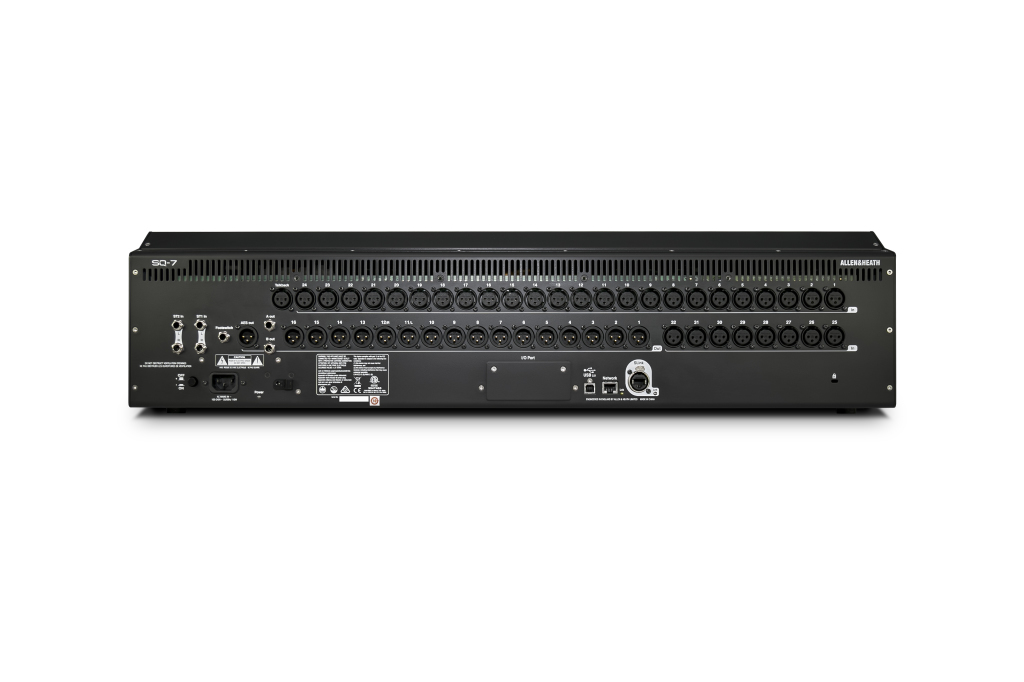

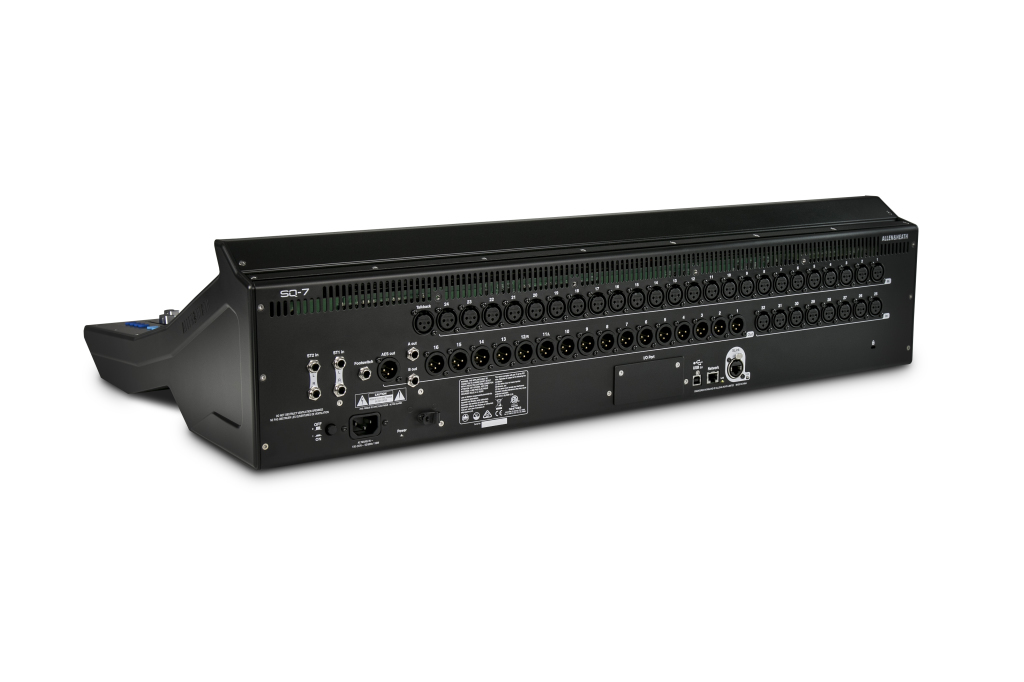

| アナログ出力 | ライン出力 | 16+2（XLR×16、バランスTRS×2） | 14+2（XLR×14、バランスTRS×2） | 12+2（XLR×12、バランスTRS×2） | |
| 出力インピーダンス | <75Ω | ||||
| 定格出力 | +4dBu＝0dB の測定値 | ||||
| 最大出力レベル | +22dBu | ||||
| 残留出力ノイズ | −90dBu（ミュート20Hz〜20kHz） | ||||
| デジタル出力 | AES3 | 1（ バランスXLR、 110 Ω） | |||
| サンプリングレート | 96kHz、48kHz、44.1kHz 切り替え可能 | ||||
| 接続端子 | SLink | J45 | |||
| オプションカードスロット | 1 | ||||
| ネットワークポート | 1×RJ45 | ||||
| USB | 2USB（USB−A表面、USB−B背面） | ||||
| システム XLR入力〜 XLR出力、 0dBゲイン、 0dBu入力 | ダイナミックレンジ | 112dB | |||
| 周波数レスポンス | +0/−0.5dB 20Hz〜20kHz | ||||
| THD+N（Mic/LineからメインL/R出力） | ユニティゲイン・フェーダー@0dB、0.006％、−84dBu（20〜20kHz） | ||||
| ヘッドルーム | +18dB | ||||
| 内部動作レベル | 0dBu | ||||
| dBFS アライメント | +18dBu＝0dBFS（+22dBu ＠XLR出力） | ||||
| メーターキャリブレーション | 0dB meter＝−18dBFS（+4dBu ＠XLR出力） | ||||
| ピークインジケーション | −3dBFS（+19dBu ＠XLR out）、マルチポイントセンシング | ||||
| サンプリングレート | 96kHz | ||||
| ビット深度 | 24bit@96kHz | ||||
| レイテンシー | ＜0.7mS、ローカルマイク入力〜メインL/R | ||||
| 電源 | 100V AC、50/60Hz | ||||
| 消費電力 | 110W | 90W | 75W | ||
| 寸法（W×H×D） | 804×198×514.9mm | 638×198×514.9mm | 440×198×514.9mm | ||
| 質量 | 約17.8kg | 約14.5kg | 約10.5kg | ||
最大256×256ch：DX/GX接続
| Slink | DX32または2台までのDX168 / DX164-W / DX012 | (32x32) |
| DX Hub | (128x128) | |
| GX4816 | (128x128) | |
| I/O Port | SLink I/O Module→DX32 | (32x32) |
| SLink I/O Module→2台までのDX168 / DX164-W / DX012 | (32x32) | |
| SLink I/O Module→DX Hub | (128x128) | |
| SLink I/O Module→GX4816 | (128x128) |
※DX32を接続するためには、SQ SeriesのファームウェアV1.4 以上が必要です。
▼Networking Card
I/Oポートに挿入して使用します。
▼Networking Card
I/Oポートに挿入して使用します。
| SQ Dante V2 (M-SQ-DANT64)  |
SQ SLink (M-SQ-SLINK)  |
SQ Waves (M-SQ-WAVES3)  |
SQ MADI (M-SQ-MADI)  |
▼SQ-BRACKET オープンプライス
ブラケット
SQの後部にSQ MixPadを搭載したタブレット端末を装着するブラケット。タッチスクリーンでのコントロールと視認性の向上に最適。スチール製。
▼AP11334 オープンプライス
SQ-7用ダストカバー
ポリエステル製のフィット感のある黒の撥水性ダストカバー（スクリーン印刷によるロゴ入り）。
※画像はSQ-5用ダストカバー（AP11332）です。
ブラケット
SQの後部にSQ MixPadを搭載したタブレット端末を装着するブラケット。タッチスクリーンでのコントロールと視認性の向上に最適。スチール製。
  |
仕様書ダウンロード |
▼AP11334 オープンプライス
SQ-7用ダストカバー
ポリエステル製のフィット感のある黒の撥水性ダストカバー（スクリーン印刷によるロゴ入り）。
※画像はSQ-5用ダストカバー（AP11332）です。
