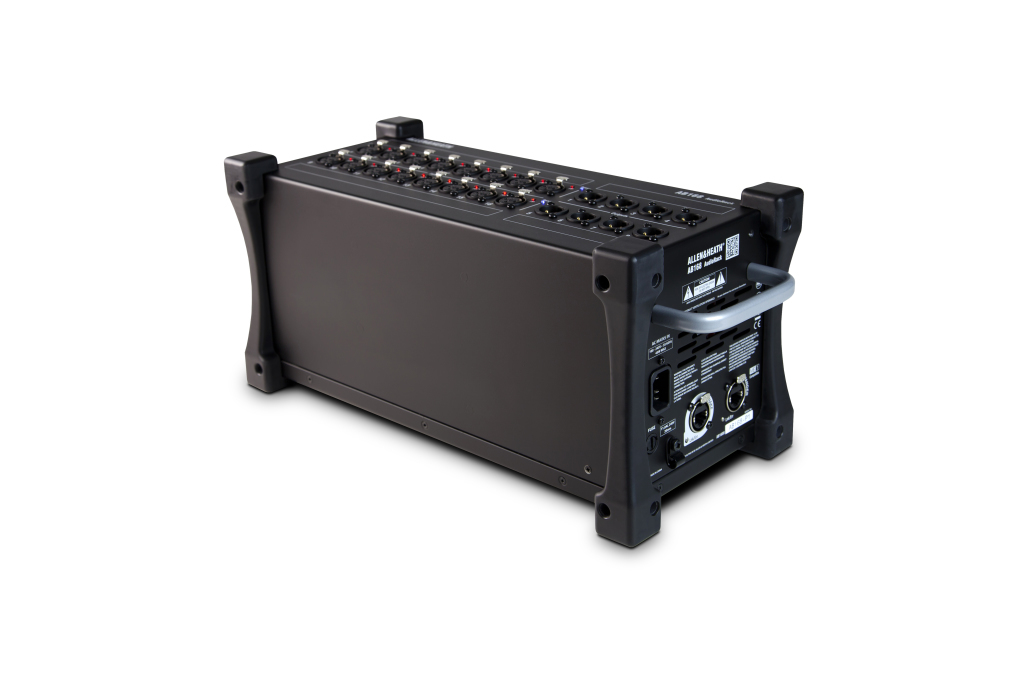

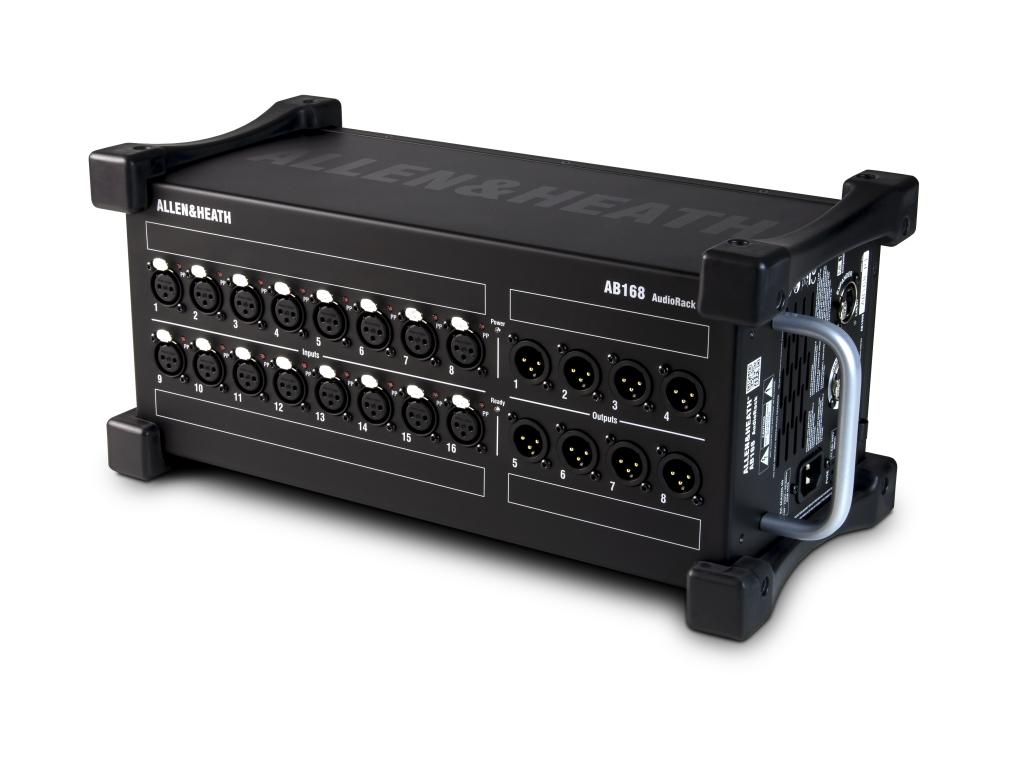

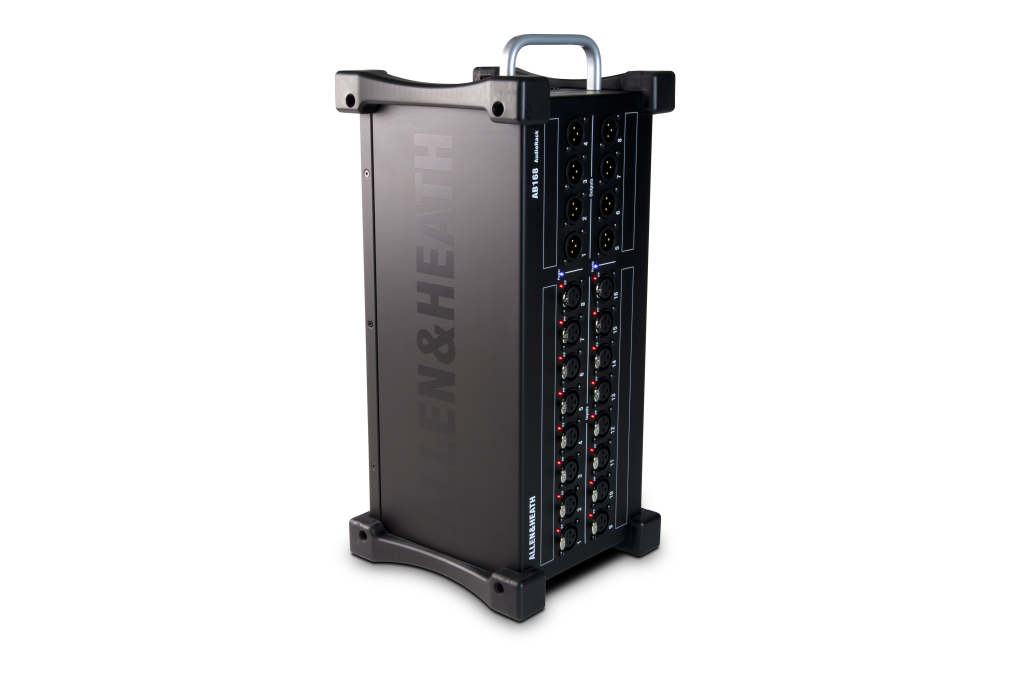

AB168
AB168　　オープンプライス

移動型I/O拡張ユニット

AB168

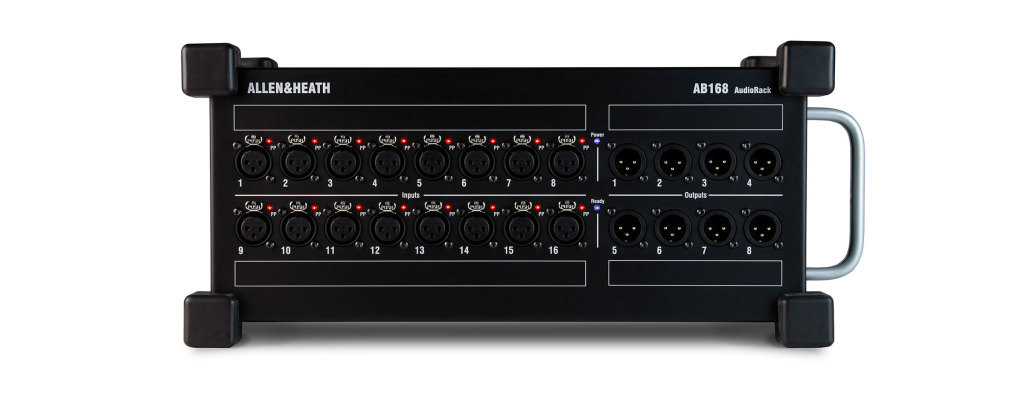

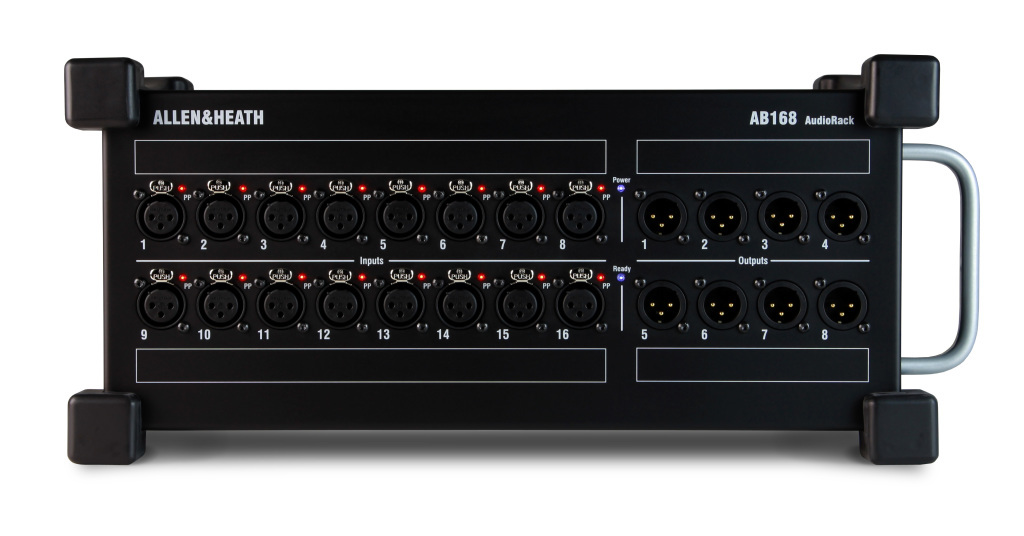

◆48kHz、XLR入力×16、XLR出力×8

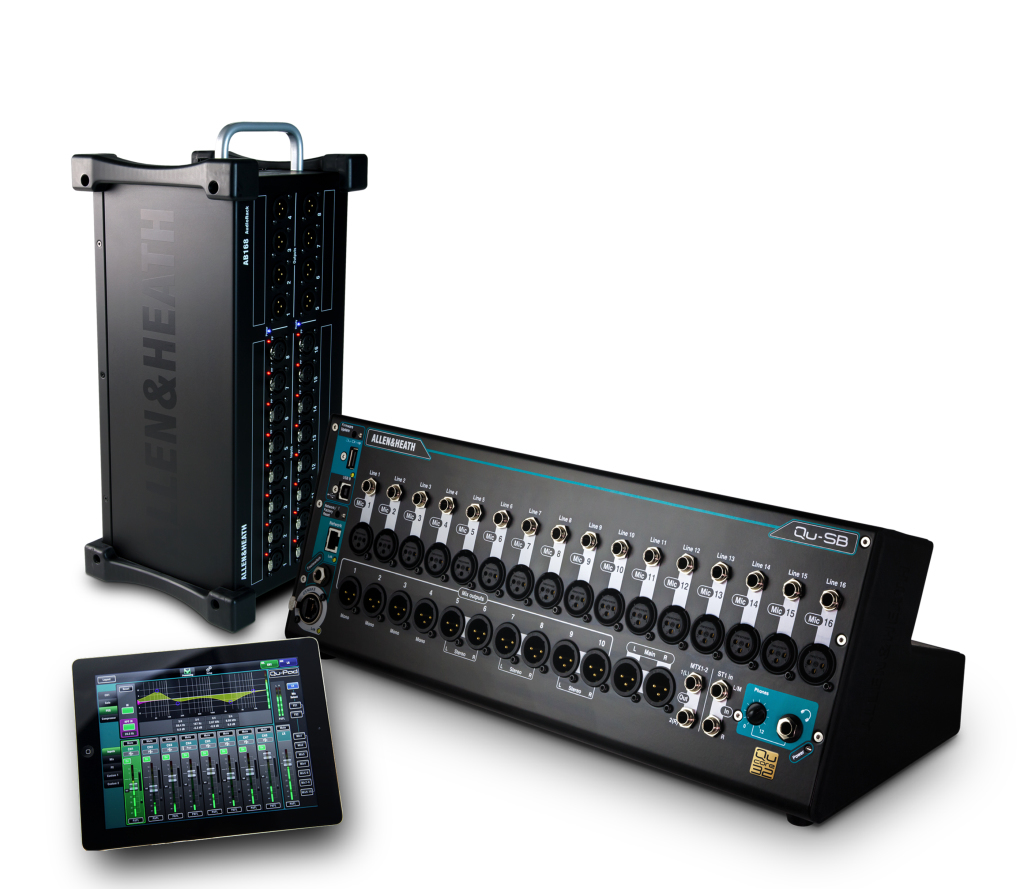

◆Qu、Avantis、SQミキサーおよびAHM-64オーディオマトリクス・プロセッサーに対応。
◆ファンタム電源インジケーターとXLRライン出力×4を搭載し、dSNAKEプロトコルで動作。
◆すべてのI/Oをミキサーから最大100mの位置に配置可能。
◆一本のCAT5e/CAT6ケーブルを使用して、dSNAKEイーサコンポート経由でAR2412オーディオラックに接続。もうひとつのイーサコンポートは、別のAB168とのデイジーチェーン接続またはMEパーソナルミキシングシステムとの接続に対応。
◆システムと同期して自動的にファームウェアを更新。
◆わずか4.8kgと軽量ながらゴム製のバンパーを採用するなど優れた耐久性を獲得。
◆オプションでラックマウントにも可能。

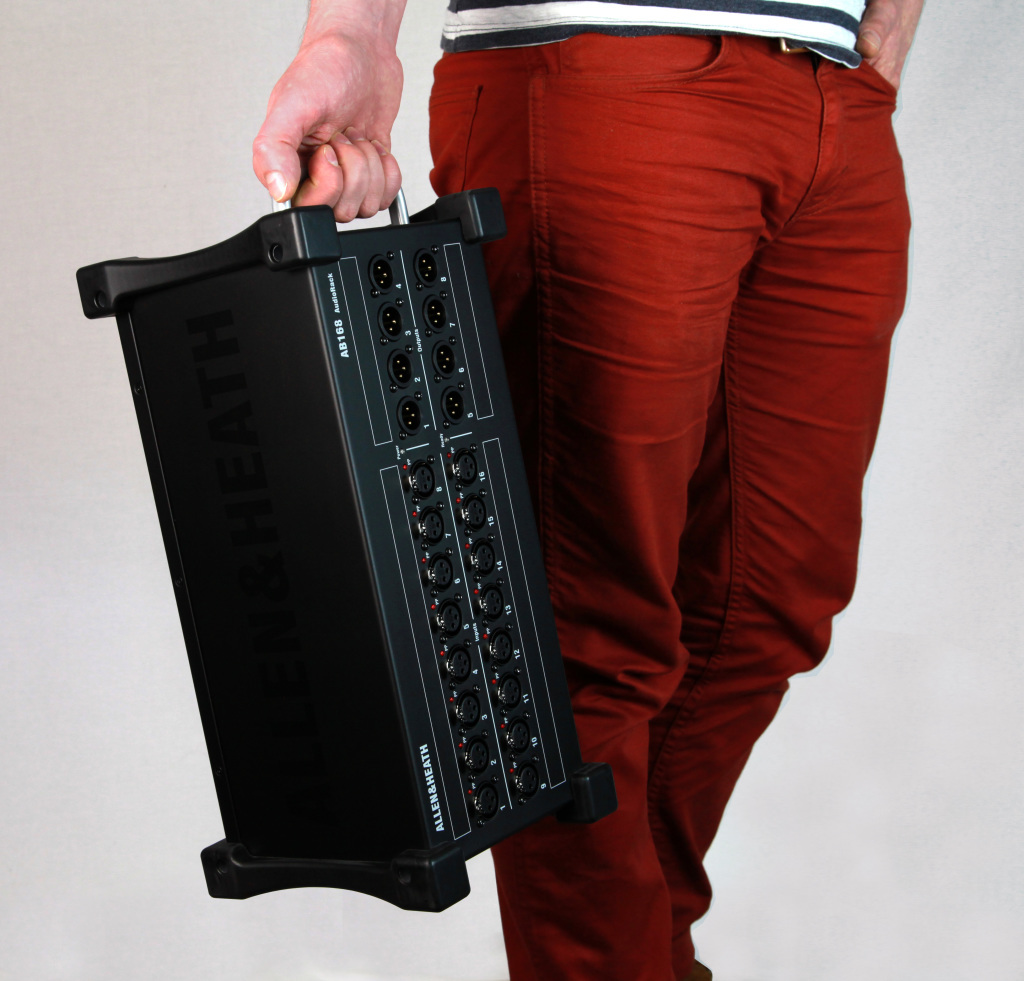

◆キャリーハンドル付属


・取扱説明書

AB168
入力 アナログ入力 マイク/ライン入力 16(バランス XLR、+48Vファンタム電源）
入力感度 -60~+15dBu
アナログゲイン +5~+60dB、1dBステップ
パッド -20dB
最大入力レベル +32dBu
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in)
マイク等価入力ノイズ -127dB （150Ω ソース)
出力 アナログ出力 ライン出力 8(バランスXLR）
出力インピーダンス <75Ω
定格出力 +4dBu = 0dBの測定値
最大出力レベル +22dBu
残留出力ノイズ -91dBu (ミュート、20Hz～22kHz)

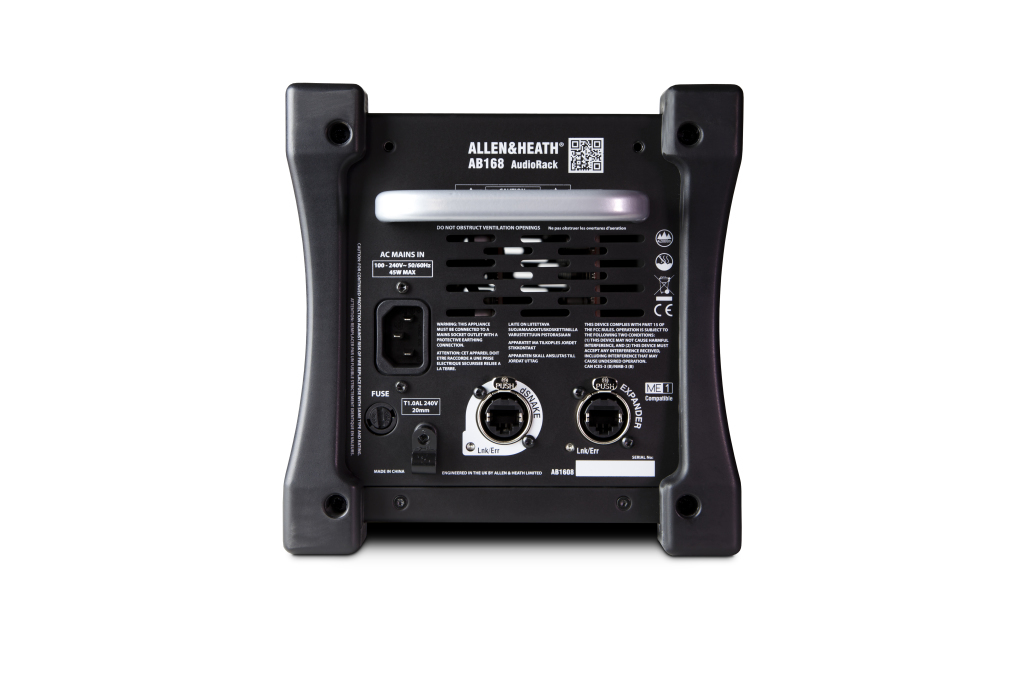

接続端子 ME/ｄSNAKE 2
電源 1（100V AC、50/60Hz)
消費電力 最大40W
寸法(W×H×D) 416.55×182.1×189mm
質量 約4.8kg

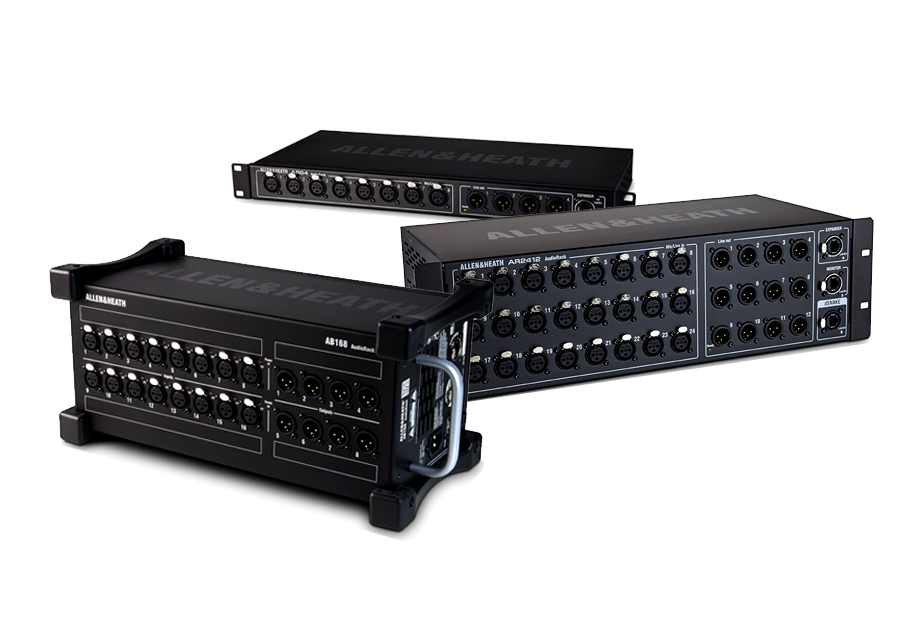

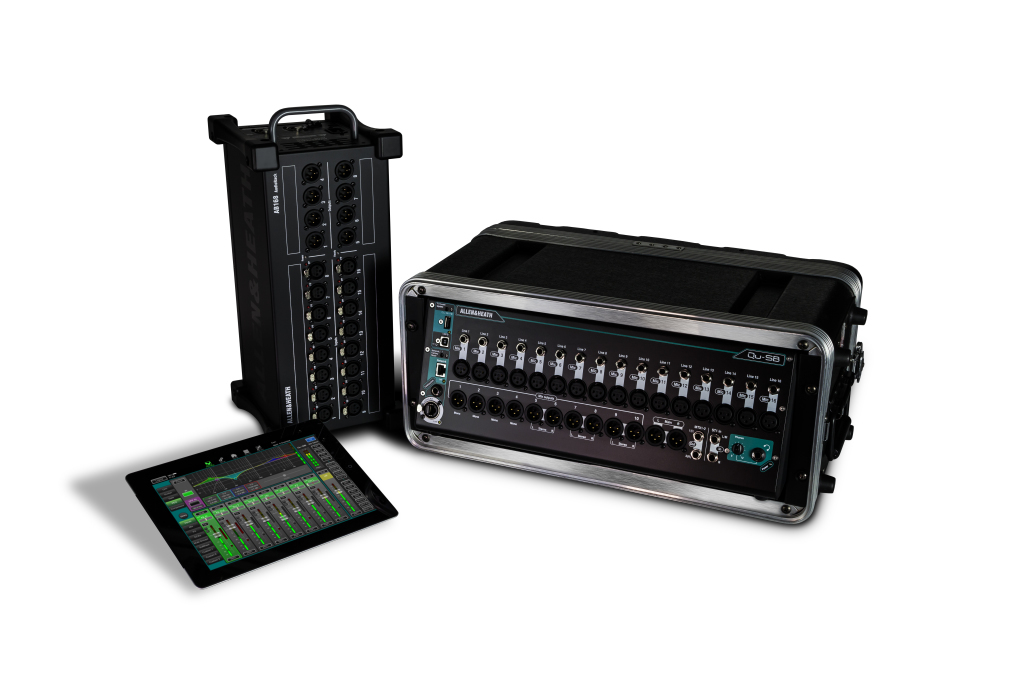

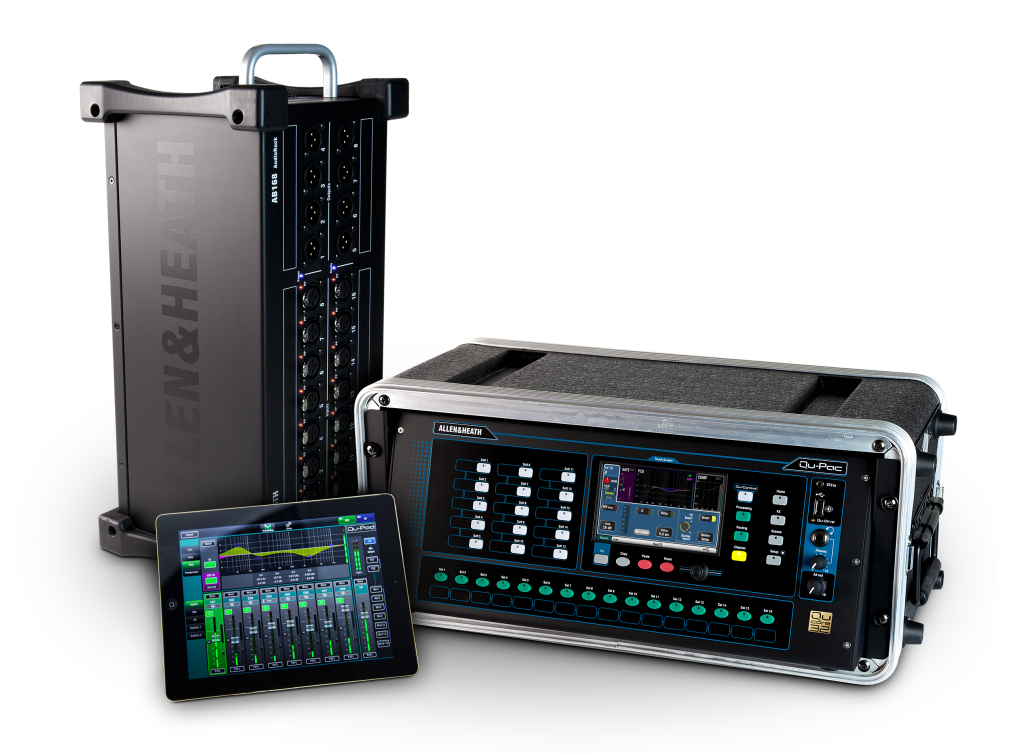

AB168AB168AB168AB168AB168AB168Qu-Pac_AB168_iPadQu-SB-iPad-AB168Qu-SB-iPad-AB168AR Racks and AB168
