CDM48
CDM48　　オープンプライス

XCVI Coreを搭載し、強力なプロセッシングと高音質を実現するｄLive Cクラス用エンジン
設置状況の制約がありながらもIOを必要とする現場に最適

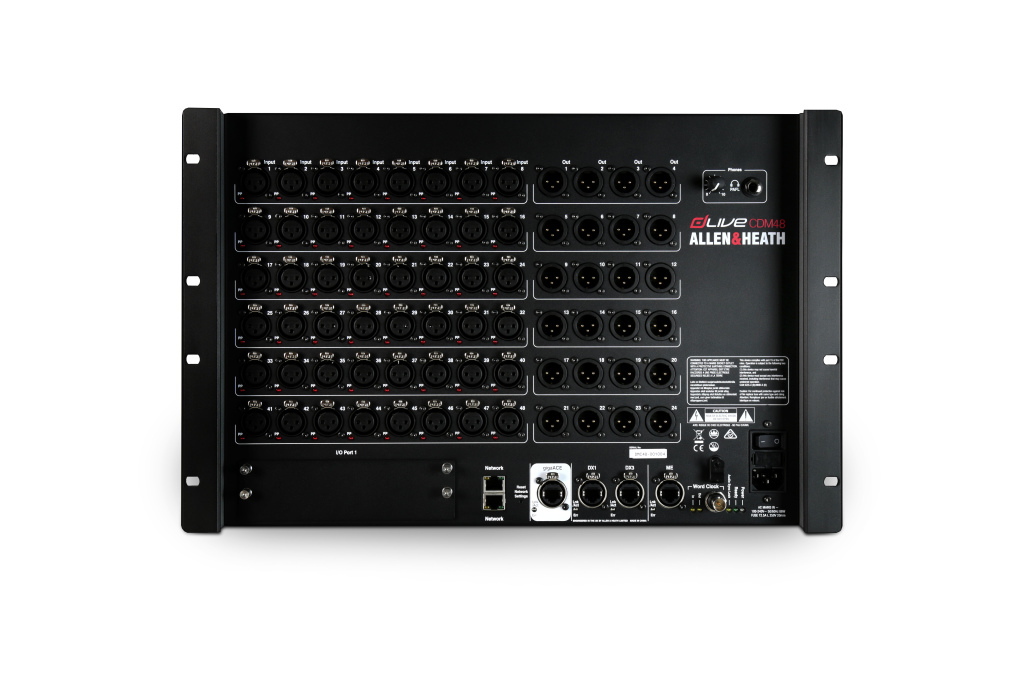

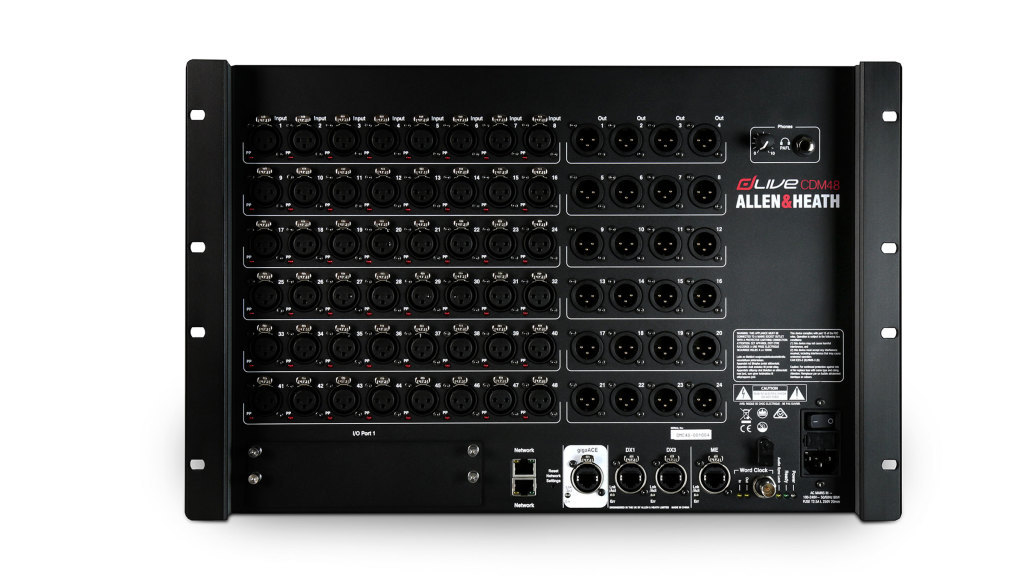

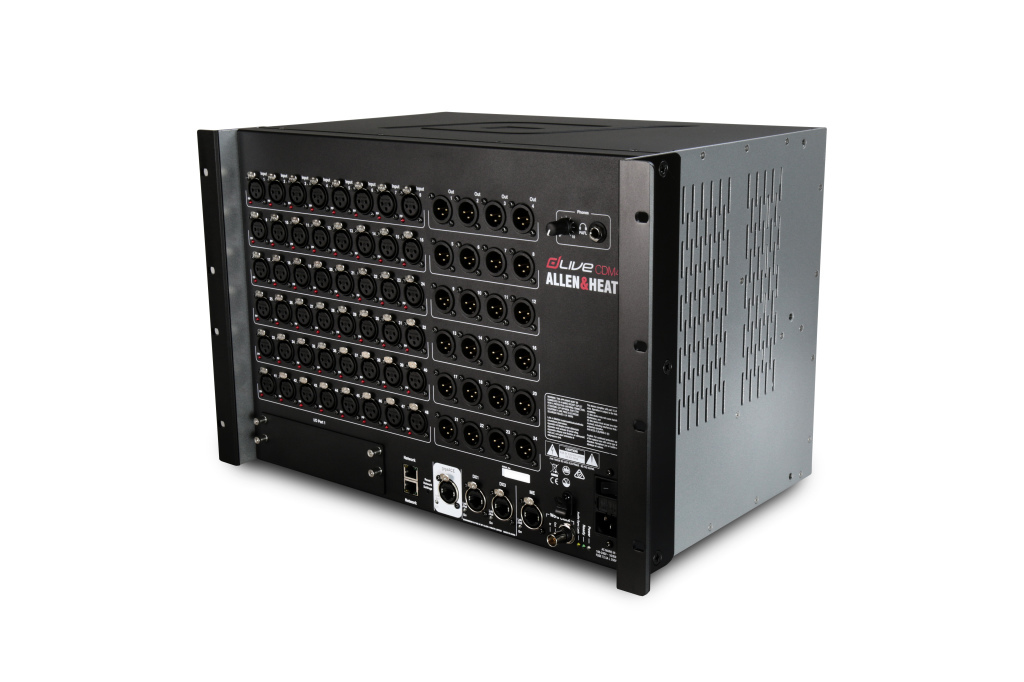

dLive CDM48


◼ マイク/ライン入力×48、ライン出力×24
◼96kHz、128入力チャンネル、64出力バス、16FX、24DCA
◼ TCP/IP経由でラップトップやiPad、ALLEN & HEATHのIPリモート、サードパーティ製コントローラーによる制御も可能
◼ 寸法（W×H×D）：481.6×310×309mm、7U、質量：約12kg



・カタログ
・技術資料
・取扱説明書
・仕様書

  • XCVI 160×64 FPGA core
    • サンプリングレート96kHz
    • 可変型ビット深度
    • 96ビットアキュムレーターによる無限のミックスヘッドルーム
    • 0.7msの極めて低いレイテンシー
  • フルプロセッシング可能な128個の入力チャンネル
  • フルプロセッシング可能な64個のミックス出力
  • 64バス設定可能（グループ・FX・AUX・マトリクス・メイン） 　LR、LCR、最大5.1メインモード 　マルチPFL

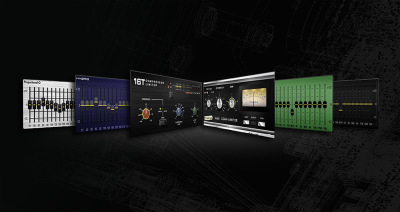

  • 専用のステレオリターンを備えたRackExtra FX×16
  • DCA（Digitally Controlled Amplifier）×24
  • ゾーン1、2、4で最大64チャンネルのオートマチック・マイク・ミキシング機能
  • シグナルジェネレーターとRTAを内蔵
  • 新型プリアンプを搭載
  • 安定したパフォーマンスを実現する独自のアクティブPAD回路
  • HUB
    • サーフェスへのgigaACEギガビットリンク
    • I/O拡張ユニット用DXリンク
    • オプションI/O用ポート ー 各128ch 96kHz
    • ME-1専用48kHzポート
    • ネットワークポート×2
    • ワードクロックBNC I/O

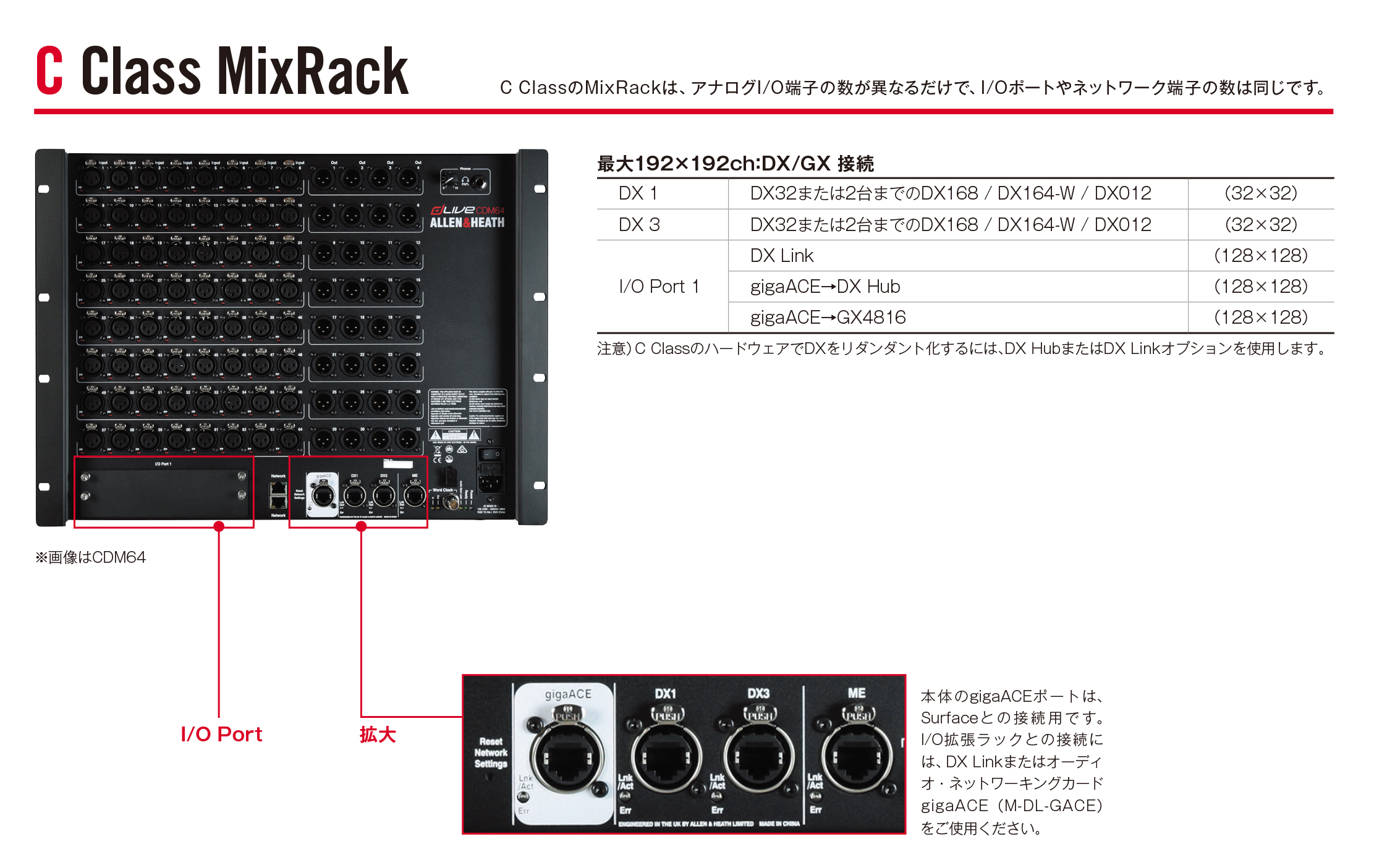

  • DX HubモジュールまたはDX Linkカード経由で最大22個のDX I/O拡張ユニットを接続可能
  • PSU×1
  • ヘッドホン出力×1

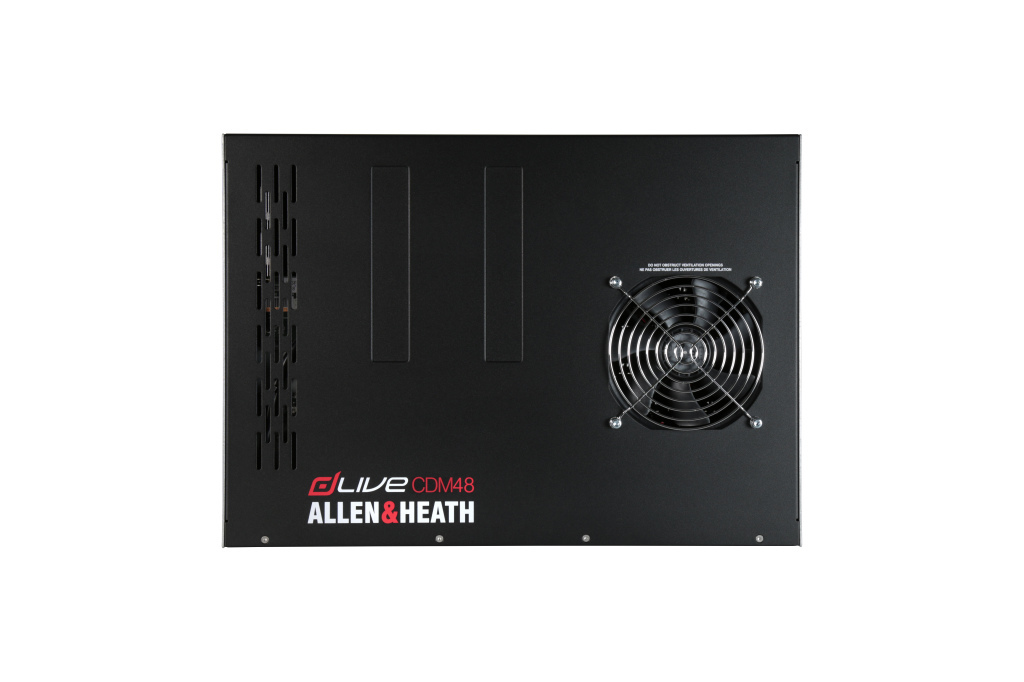

  • 超静音ファン付きフラッシュフロントパネル
  • 前後どちらにも取付可能なラックイヤーデザイン

dLive System, MixRack/Surfaceの特長はこちらから
  dLive CDM64 dLive CDM48 dLive CDM32
入出力性能 フェーダー数 -
ディスプレイ数 -
入力チャンネル 128
バス 64（グループ、FX、AUX、マトリクス、メインの総数）
内蔵エフェクター 16
ローカルI/O アナログ入力 マイク/ライン入力 64 48 32
  (バランス XLR、+48Vファンタム電源）
入力感度 -60 ～ +15dBu
アナログゲイン +5 ～ +60dB、1dB ステップ
パッド -20dB アクティブパッド
最大入力レベル +30dBu (PAD in)
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in)
マイク等価入力ノイズ -127dB （150Ω ソース)
デジタル入力 AES3 -
サンプリングレート -
アナログ出力 ライン出力 32(バランスXLR) 24(バランスXLR) 16(バランスXLR)
出力インピーダンス <75Ω
定格出力 +4dBu = 0dBの測定値
最大出力レベル +22dBu
残留出力ノイズ -92dBu (ミュート20～20kHz)
-90dBu (ミュート20～40kHz)
デジタル出力 AES3 -
サンプリングレート -
接続端子 GigaACE 1
DX Link 2
オプションカードスロット 1
ME接続専用 48kHzポート 1
ネットワークポート 2×RJ45
ワードクロックI/O 1×BNC
USB-A -
外部ディスプレイ -
ヘッドホン出力 1
システム
XLR入力～XLR出力、20-20kHz、ミニマムゲイン、パッドなし		 ダイナミックレンジ 110dB
S/N -92dB
周波数レスポンス 20Hz～30kHz +0/-0.8dB
THD+N(アナログ入力から出力) 0.0015% @ +16dBu 出力、1kHz 0dB ゲイン
ヘッドルーム +18dB
内部動作レベル 0dBu
dBFS アライメント +18dBu = 0dBFS (+22dBu ＠XLR 出力)
メーターキャリブレーション 0dB メーター= -18dBFS (+4dBu＠XLR出力)
メーターピークインジケーション -3dBFS (+19dBu ＠XL出力)
サンプリングレート 96kHz +/- 20 PPM
AD/DA コンバーター 24-bit Delta-Sigma
レイテンシー 0.7 ms (MixRack XLR入力～ XLR出力、入力～ミックス)
+ 5 サンプル、サーフェス～Mixrack (GigaACE)
+ 8サンプル、 DX32～Mixrack (DX Link)
電源 1（100V AC, 50/60Hz）
消費電力 最大175W
寸法(W×H×D) 481.6×221×354.5mm、8U 481.6×221×310mm、7U、 481.6×221×309mm、5U
質量 約13.5kg 約12kg 約10kg
dLive CDM48dLive CDM48dLive CDM48
