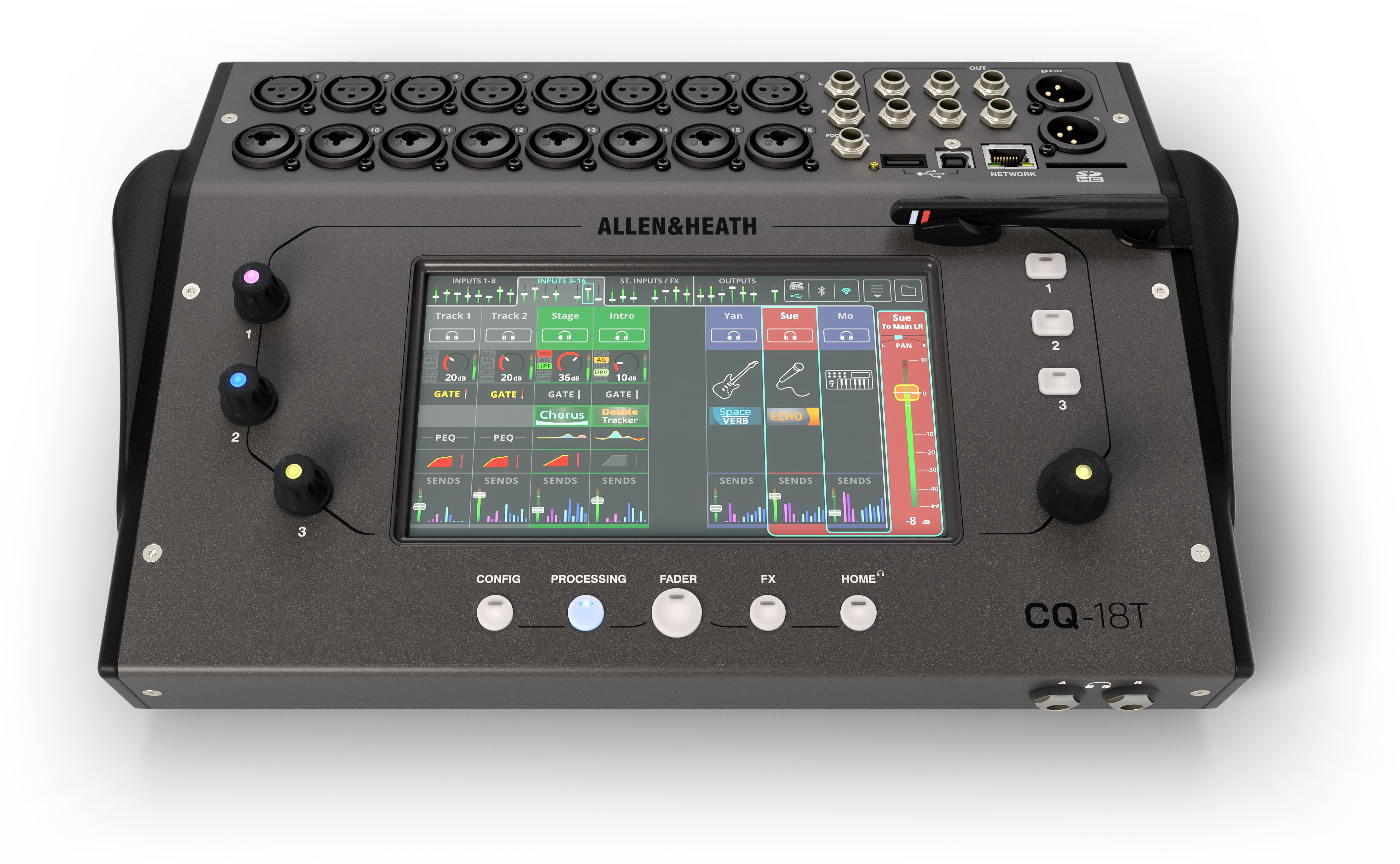

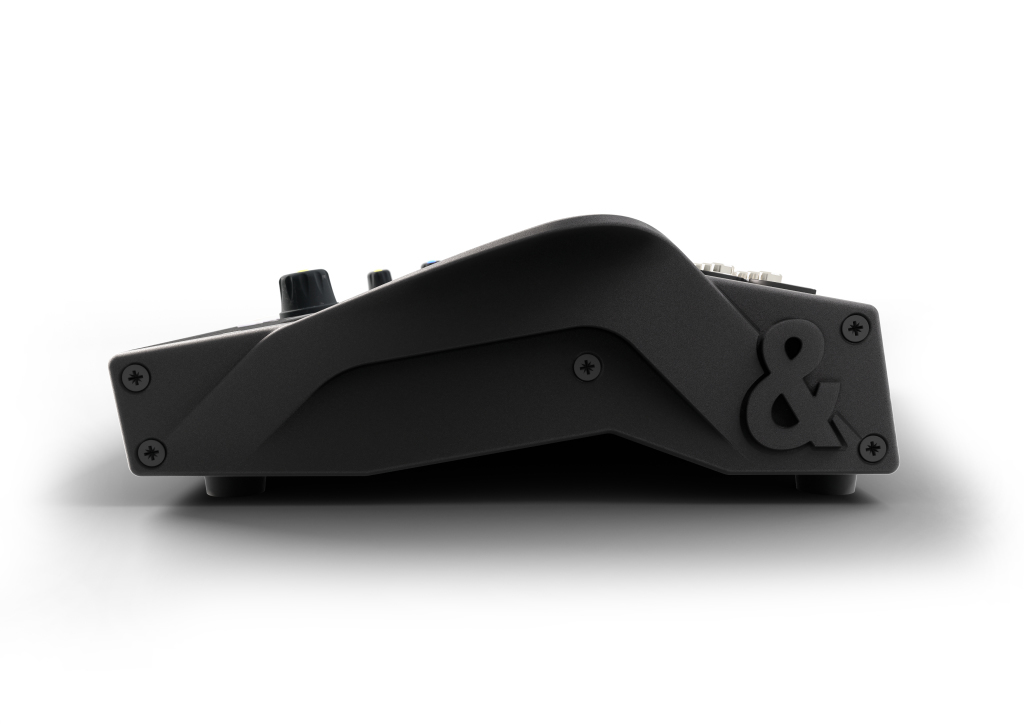

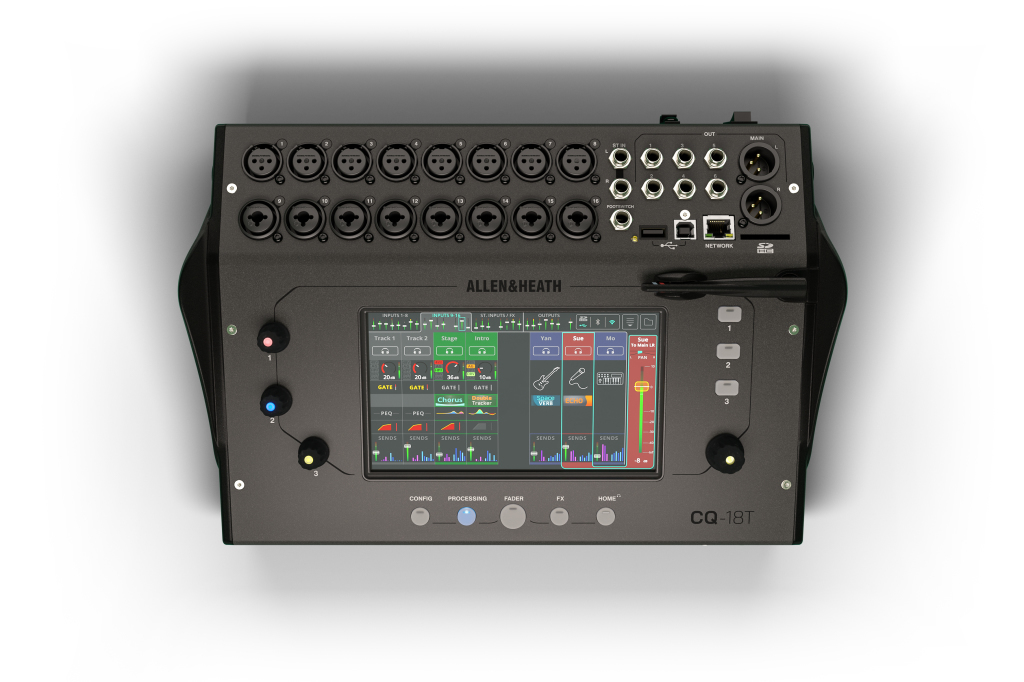

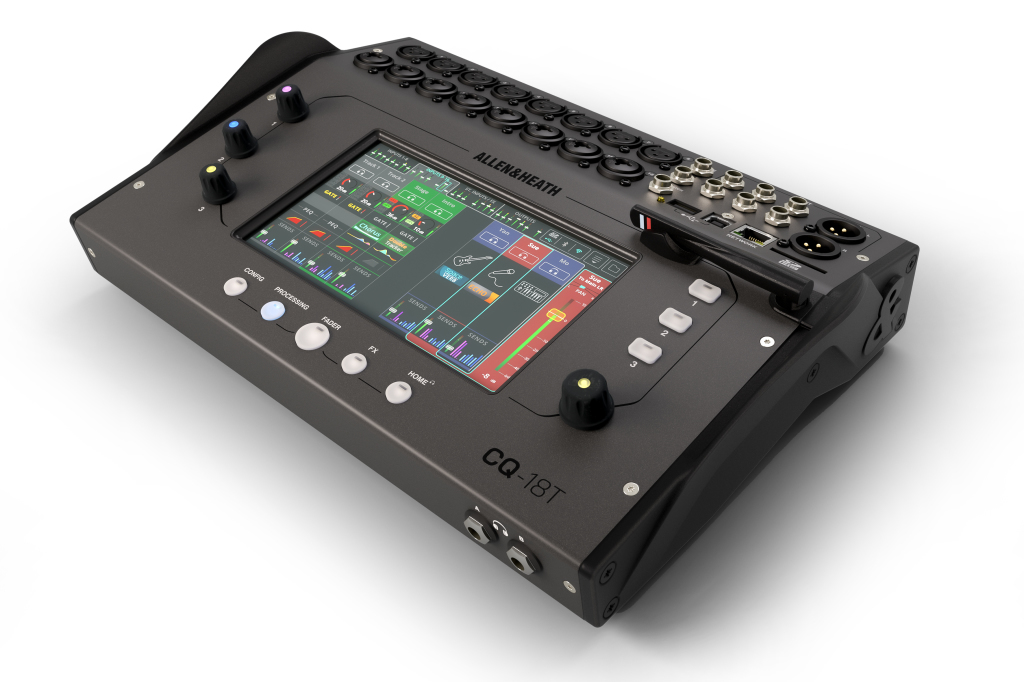

CQ-18T
CQ-18T　　

超コンパクトなボディーに96kHz高解像サウンドを搭載した
デジタル・コンパクトミキサー



◼ 入力：16モノラル/ステレオリンク(8XLR、8コンボ)、ステレオLR(TRS)
◼ 出力：MixLR(XLR)、6AUX(TRS)、2ヘッドホン出力
◼ ステレオUSB/BluetoothのMix入力
◼ 96kHz入出力プロセッシング
◼ 4FXエンジン
◼ 内蔵デュアルバンドWiFi(ホスト用)、ネットワーク端子(RJ-45、クライアント用)
◼ USB-A：ステレオレコーディング/プレイバック
◼ USB-B：マルチチャンネルレコーディング/プレイバック(24×22)
◼ SDカードスロット：マルチチャンネルレコーディング/プレイバック(24×22)
◼ 7インチ・タッチ液晶スクリーン
◼ 機能をアサインできる3つのソフトキーと3つのソフトロータリー
◼ シングル/デュアルフットスイッチに対応
◼ ラックマウント可能
◼ Windows/MacOS/iOS/Androidに対応した無料アプリによるリモートコントロールが可能
◼ 寸法：W346×H89×D242mm、質量：約3kg


・カタログ
・CQシリーズマニュアル


クイック/コンプリート、、、2つのミキシングスタイル

CQには1つのつまみだけでプロセッシングの包括的な調整を行うクイックチャンネル、全てのパラメーターを調整可能なコンプリートチャンネルの2つのミキシングモードを用意。PAに不慣れな方であればクイックチャンネルで使用するチャンネルの用途(スピーチ、ボーカル、ギターなど)を指定し、つまみ1つを調整するだけで用途に最適な調整が完了します。もちろんサウンドにこだわるエンジニアはコンプリートチャンネルですべてのパラメーターを狙い通りに調整可能。あらゆるレンジの音楽シーンに柔軟に対応します。
さらにCQには新たなアルゴリズムを搭載したFXタイプを内蔵。楽器などの用途固有のプリセットを搭載し、極めてシンプルな調整で熟練のオペレーターに匹敵する素晴らしいエフェクト効果を実現します。


コンプリートチャンネル   クイックチャンネル



ゲインアシスタント

複数のチャンネルのゲインを適切な量に自動調整する機能です。従来セットアップ時に膨大な時間を消費していたチャンネル間のゲイン調整を迅速に完了し、本番中も不快なピークや予期せぬ事態を防ぐため、レベルを監視し続けます。



フィードバックアシスタント

イベント内で問題となるハウリングを出力ごとに最大16個のフィルターを使用して自動的に除去します。定在するハウリング周波数には固定で設置し、本番中は突発的なハウリングを自動で検知し、ライブフィルターを配置することでハウリングの恐れのないパフォーマンスを実現します。



自動マイクミキサー(AMM)

現在有効になっているマイクを検知し、その他のマイクの音量を低減することで背景ノイズを抑え、会議等のアプリケーションの明瞭度を向上します。AMMは全ての入力チャンネルで利用できるため、会議やポッドキャスト、討論会、小規模な劇場アプリケーションに最適。音楽的な用途だけでなくCQシリーズはビジネスシーンにも大活躍します。



圧巻の96kHzサウンド

コンパクトミキサーながらこれまでに想像もできなかったほどの96kHz高解像度サウンドを提供。この素晴らしい音質をスタジオグレードのプロセッシング、最適化されたエフェクトと連携することで、小型デジタルミキサーの音響表現を新たな次元に引き上げました。



内蔵Wi-Fiアクセスポイント

強力なデュアルバンドWi-Fiを搭載しているため、ミキサーアプリを使用するために外付けのアクセスポイントやルーターを用意する必要はありません。スマートホンやコントロールデバイスを安全なWi-Fiネットワークに接続するだけですぐにワイヤレスリモートが実現します。



どこでもパフォーマンスを収録、プレイバック

CQはUSBオーディオインターフェースによってDAW 経由で簡単にマルチトラックの録音、再生、ストリーミングを行うことができます。SDカードスロットも備えているため、外出先でも信頼性の高いマルチトラックの録音と再生が可能です。さらにUSBドライブからステレオファイルを録音および再生でき、内蔵のBluetooth機能を介して携帯電話から再生することもできます。



2つのリモートコントロールアプリ

CQには離れた場所からミキサーを完全にコントロールするCQ MixPad、演奏者が自分のモニターミックスを自由に制御できる個人用アプリCQ4YOUの2つのアプリケーションを用意しています。CQ MixPadは客席やステージなど必要な場所でサウンドをコントロール可能。CQ4YOUはパフォーマーが独自のモニターミックスを制御できるようになるため、エンジニアはよりFOHのサウンドに集中できます。この2つのアプリはiOS、Andoroidデバイス(CQ MixPadはWindows、MacOS含む)に対応しています。


CQ MixPad   CQ4YOU



入力
マイク/ライン入力 バランス型XLR、バランス型XLR/TRSコンボ、フルリコール可能なプリアンプ
入力感度 -60～+0dBu
ライン入力(コンボ・ソケット) -20dBパッド(固定)
アナログゲイン 0dB～+60dB、1dB ステップ
最大入力レベル +17dBu(XLR)、+30dBu(TRS)
入力インピーダンス >1.5kΩ (XLR)、>10kΩ (TRS)
THD+N、ユニティゲイン0dB 0.002% -92dBu(20Hz-20kHz、USB サウンドカード、@0dBu 1kHz)
THD+N、ミッドゲイン+30dB 0.004% -88dBu(20Hz-20kHz、USB サウンドカード、@-30dBu 1kHz)
ファンタム電源 +48V (+3V/-2V)
ステレオライン入力接続 バランス、TRS ジャック、標準型
入力感度 定格+4dBu
トリム +/-24dB
最大入力レベル +21dBu
入力インピーダンス >10kΩ
出力
メインLR バランス、XLR
出力 1-6 バランス、TRSジャック
出力インピーダンス <75Ω
定格出力 +4dBu=0dB メーター読取値
最大出力レベル +22dBu
残留出力ノイズ -88dBu (ミュート、20Hz～20kHz)
システム 実測バランス XLR入力 -XLR出力、0dBゲイン、0dBu入力
ダイナミックレンジ 110dB
周波数特性 +0/-0.5dB、20Hz～20kHz
ヘッドルーム +18dB
内部動作レベル 0dBu
THD+N、マイクをメインL/R出力にルーティング +10dBu入力、0dBシステムゲイン、0.003%、-92dB(相対、20～20kHz)
dBFS アライメント +18dBu=0dBFS (XLR 出力で+22dBu)
メーターキャリブレーション 0dBメーター=-18dBFS(XLR出力時+4dBu)
サンプリングレート 96kHz
ビット深度 最大96ビットのXCVIコア・カスタム・ビット幅をアルゴリズムに使用
レイテンシー <0.7mS、ローカル・マイク入力からメインL/Rへ、全処理をインまたはアウトした場合
動作温度範囲 0°C～40°C
Wi-Fi アクセスポイント 802.11 a/b/g/n/ac(デュアルバンド、オートチャンネル)
Bluetooth 4.1
USB-A
ステレオ録音 48/96kHz、24bit WAVフォーマット。出力、ST入力、FXユニットからパッチ可能
ステレオ再生 44.1/48/96kHz、16/24bit、モノラル/ステレオWAVファイル
USB-B USB2.0、Core Audio準拠、Windows用 ASIO/WDM、48/96kHz、24bit
センド(アップストリーム) 24チャンネル
リターン(ダウンストリーム) 24チャンネル
SD カード SDHC、32GB、UHS-Iスピードクラス10(最大チャンネル用)
マルチトラック録音 (最大) 16チャンネル@96kHzまたは24チャンネル@96kHz
マルチトラック再生 (最大) 16チャンネル@96kHzまたは22チャンネル@96kHz
寸法 ×242×89mm
質量 約2.4kg
主電源 +12V DC 5.4A(センタープラス)(100-240V AC、50/60Hz PSU供給)
最大消費電力 35W
